基于Sketch的网络测量方法介绍

阅读转载于https://www.sdnlab.com/22685.html

一、背景

SDN(Sofeware Defined Networking):转控分离。控制器具有全局视野，可对网络进行调度、制度策略，实时提供网络信息，有利于sketch的应用实施；

网络测量：抽样技术和数据流技术两种方法。其中数据流技术利用散列将庞大的信息压缩到较小的空间内，目前被广泛应用的是基于sketch的网络测量方法；

sketch：一种基于散列的数据结构，可在高速网络环境中，实时地存储流量特征信息，只占用较小的资源；目前主要有ReversibleSketch、OpenSketch、Sketchvisor等相关改进及实现。

二、Sketch原理

是基于散列的数据结构，设置散列函数，将具有相同散列值得键值数据存入相同的桶中，以减少空间开销。桶中的数据值作为测量结果，是真实值的近似。

注：散列（Hash）:将元素通过一个函数转换为整数，使得该整数可以尽量唯一地代表这个元素；其中这个函数即为散列函数。

利用开辟二维地址空间、多重散列等技术减少散列冲突，以提高结果的准确率。

Count-Min sketch：分类的思想-->将具有相同哈希值的网络流归为一类，并使用一个计数器计数；

• 如何处理包

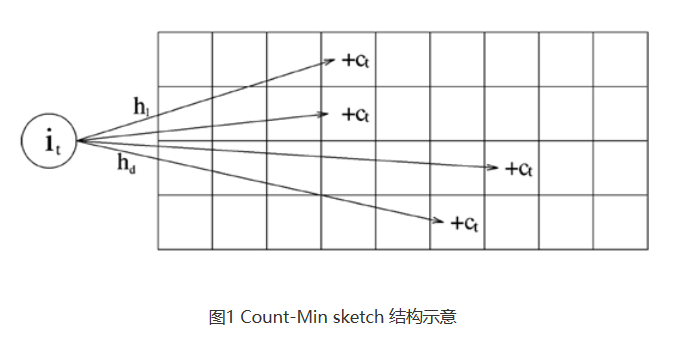

Count-Min sketch由多个哈希函数（f1...fn）和一张二维表组成。二维表的每个存储空间维护了一个计数器，其中每个哈希函数分别对应二维表中的每一行。





有几个哈希函数就要计算几次，取这m个计数器中的最小值作为测量值。

• 设计考量

测量值偏大——>哈希冲突；

允许有误差——>估计值；

设置多个哈希函数——>减少哈希值的冲突，以减少误差；

哈希函数个数——>需要权衡测量精度和准确度。

基于sketch的方法，利用散列技术对网络流进行粗粒度的分类，得出测量的估计值，满足高速环境下实时测量的需求，节约计算和空间的开销。

三、Sketch研究热点

• Sketch的数据结构

Count-Min sketch:分类的思想；设置多个散列函数来减少散列冲突，取最小值；<Cormode G, Muthukrishnan S. An improved data stream summary: the count-min sketch and its applications. [J] Springer Journal of Algorithm, 2004, LNCS 2976,pp. :29-38>

Reversible sketch:根据测量信息推出信息的来源；

<SCHWELLER R, GUPTA A, PARSONS E, et al. Reversible sketches for efficient and accurate change detection over network data streams[C]//Proceeding of the 2004 ACM SIGCOMM Conference on Internet Measurement. 2004: 207-212.>

SeqHash:应用于入侵检测、大流检测，快速且资源开销小；

<Bu T, Cao J, Chen A, et al. Sequential hashing: A flexible approach for unveiling significant patterns in high speed networks[J] Computer Networks 54 (2010) 3309-3326.>

top-k:应用于检测数据流中最常见的元素。

<Homem N, Carvalho J P . Finding top-k elements in data streams [J] Information Sciences, 2010, 180 (2010) : 4958–4974>

• 基于Sketch的测量框架

NSID'13的OpenSketch:首次将sketch应用在SDN中；

<YU M, JOSE L, MIAO R. Software defined traffic measurement with OpenSketch[C]//Presented as Part of the 10th USENIX Symposium on Networked Systems Design and Implementation (NSDI 13). 2013: 29-42.>

LD-Sketch:结合基于计数的方法和基于Sketch的方法，用于检测heavy hitter和heavy changers，保持了一定的准确度和稳定性；

<] Huang Q, P. C. Lee P. A hybrid local and distributed sketching design for accurate and scalable heavy key detection in network data. streams.[C]//Proceeding of the 2014 IEEE INFOCOMM conference. 2014: 298-315.>

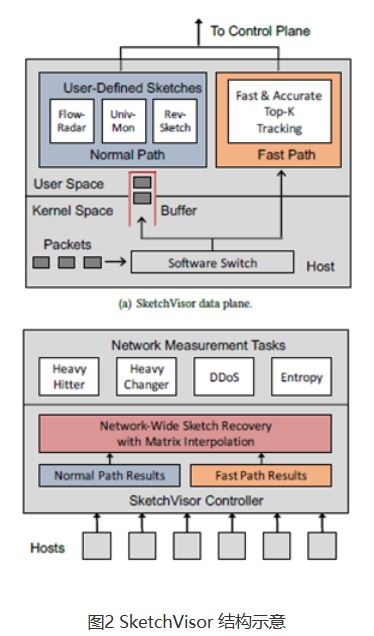

Sketchvisor:是基于sketch的测量框架，将过载流量导入Fast Path，完成高速环境下测量；

<Huang Q, Jin X, P. C. Lee P, et al. SketchVisor: Robust Network Measurement for Software Packet Processing[C]//Proceedings of the 2017 ACM SIGCOMM Conference, 2017: 113-126.>

SketchLearn:通过解耦资源配置和精确度的参数，利用自动统计推断提取流量数据；

<Huang Q , P. C. Lee P, Bao Y. SketchLearn: Relieving User Burdens in Approximate Measurement with Automated Statistical Inference[C] //Proceedins of the 2018 ACM SIGCOMM Conference, 2018: 576-590.>

ElasticSketch:根据环境动态调整的测量框架。

<Yang T, Jiang J, Liu P, et al. Elastic Sketch: Adaptive and Fast Network-wide Measurements[C]//Proceeding of the 2018 ACM SIGCOMM Conference, 2018:561-575>
