告别MCU+AT：OpenCPU开启嵌入式新纪元（1）

在追求极致响应与低功耗的物联网时代，MCU+AT的通信模式因协议栈割裂、开发繁琐、资源浪费等问题，已难以满足快速迭代的需求。

引言：从“通信外设”到“边缘主机”的时代转折
在物联网的早期阶段，当时的物联网叫做“M2M”通信，蜂窝通信模组通常扮演一个外设的角色，主控MCU负责业务逻辑与外设驱动，而蜂窝模组则像一个调制解调器，被动地等待主控通过AT指令发出命令，执行诸如拨号、发送短信、上传数据等通信任务。

直到今天，这种架构，依然是物联网应用的重要架构。

这样的架构简单、通用，但也意味着一种割裂：通信与控制分属两个世界。

同时，随着通信模组的算力提升，系统资源不断扩展，模组价格不断下降，以及应用需求的爆炸式增长，这种传统架构逐渐暴露出它的瓶颈——稳定性档次上不去，功耗下不来，实时性不够，维护成本高。

同时，模组也可以不只是“被控制的外设”，它是能够成为一个能自己运行逻辑的“主机”的，这就是OpenCPU模式。

MCUA+AT的架构，以及模组OpenCPU的架构，这两种架构已经并行发展了至少20年。

在这20年间，前者一直是主流，后者只有少数公司采用。

但是到了2025年的今天，局面悄然发生了变化，形势开始逆转了。

第一章：MCU+AT架构的工作机制

在了解OpenCPU的优势之前，我们需要先看清楚传统MCU+AT架构到底是如何工作的。 这不仅是对历史的回顾，也是对比的基础。

1.1 基本结构

在MCU+AT模式下，系统通常由两部分组成：

主控MCU：运行用户应用逻辑（传感器采集、控制算法、数据处理）。

蜂窝模组：负责网络连接、协议栈处理（TCP/UDP/MQTT/HTTP等）和底层通信。

二者通常通过UART串口相连，主控通过发送AT指令文本与模组通信。

1.2 典型的通信流程

以传感器数据上传为例，一个MCU+AT架构的执行流程大致如下：

• MCU从传感器读取数据；

• MCU通过UART发送AT命令AT+CGATT=1 附着网络；

• 模组返回OK；

• MCU再发送：AT+CIPSTART="TCP","server",port建立连接；

• 模组建立socket并返回CONNECT OK；

• MCU发送AT+CIPSEND并传输数据；

• 模组发送确认；

• MCU等待SEND OK；

• MCU关闭连接AT+CIPCLOSE；

• 模组断开网络。

每一步都需要MCU等待响应，所以MCU通常会维护一个AT指令的状态机实现业务的完整闭环。

1.3 优点：简单、兼容、可移植

不可否认，MCU+AT模式的成功在于它的低门槛与标准化：

• 硬件分工明确：通信逻辑交给模组，应用逻辑交给MCU；

• 开发门槛低：不需要理解蜂窝协议栈，只要发送命令即可；

• 模块化生态：不同厂家的模组AT命令体系类似，容易替换；

• 风险可控：如果模组异常，MCU可以通过重启模组恢复。

因此在早期的2G/NB-IoT/Cat.1设备中，这种架构的应用极其普遍，无论是POS机，还是智能抄表，还是充电桩，都广泛采用了这种架构。

1.4 隐藏的复杂性：

一个看似简单的世界，实则暗流涌动
然而，这种“看似轻量”的结构，随着应用复杂度增加，很快就暴露出天生的限制：

1）AT指令本质是文本通信

AT命令本是早期拨号调制解调器的遗留产物，本质上是一种字符串解析机制。 当MCU向模组发送命令时，模组必须做如下几个步骤：

• 接收UART数据；

• 解析字符串；

• 匹配命令；

• 执行动作；

• 格式化输出字符串返回结果。

这意味着——每个命令都是一次“解析+应答”的高延迟过程。任何丢包、粘包、解析错误，都会导致通信异常。

2）多线程与异步冲突

MCU往往使用轮询或中断方式等待模组响应。当多任务（如同时上传、下发、OTA、心跳）并行时，AT模式几乎无法保证同步性。

于是会经常出现如下的问题：

“串口乱序、命令丢失、状态机卡死、模组长时间无响应。”

这种情况下，如果把模组重新上电之外，没有其他更好的处理办法。

3）调试困难

AT模式中，问题可能出现在MCU端（命令未发出），也可能出现在模组端（命令未解析），也可能出现在网络端（连接异常）。

而这些错误，在AT的日志上看起来几乎一样：或者是“超时”，或者是“ERROR”。

开发者常常陷入数小时的抓包与串口分析，但是经常难以找到根本原因。

4）功耗管理割裂

蜂窝模组的网络状态（RRC Active / Idle / PSM，心跳包间隔）对功耗影响巨大，但MCU无法直接获知模组当前状态。

因此，MCU很可能会在模组休眠时误发命令，这就可能会造成唤醒模组过于频繁，或者是两个系统的休眠节奏不同步，从而很容易就使得整机的功耗翻倍或者好几倍。

5）升级与维护成本高

MCU与模组是两套固件，版本不一致或接口更新，往往导致几个问题：

• OTA更新复杂，系统设计的时候，就要分别考虑如何升级 MCU固件与模组固件；

• 调试与维护成本高；

• 不同模组固件版本的兼容性问题比较突出。

1.5 真实案例：一台共享设备的“死锁循环”

以早期的一个案例为例：

某共享充电宝项目，使用STM32+Air724模组（AT模式），运行半年后现场出现“死机率高”的问题。

现场分析发现了如下的问题：

• MCU周期性发送心跳；

• 若网络拥塞，模组返回延迟；

• MCU未收到响应，重复发送；

• 模组缓冲区溢出 → 无响应；

• MCU判断模组异常 → 重启模组；

• 模组重启2分钟未附网；

• MCU再次重启；

• 整机进入死循环。

问题本质在于：两颗芯片的状态机不同步，而MCU无法感知模组内部状态。

还有一个出现的情况是：

MCU对于模组设置了看门狗机制，超过30秒钟不回复指令，就认为模组死机，从而对模组重新上电。

这种机制，平时是没有问题的，但是在对模组固件进行FOTA升级的时候，在网络信号不好的时候，30秒钟往往还没升级完毕，这时候对模组重新上电，就容易造成模组固件损坏，无法正常工作了。

1.6 结构性矛盾的根源

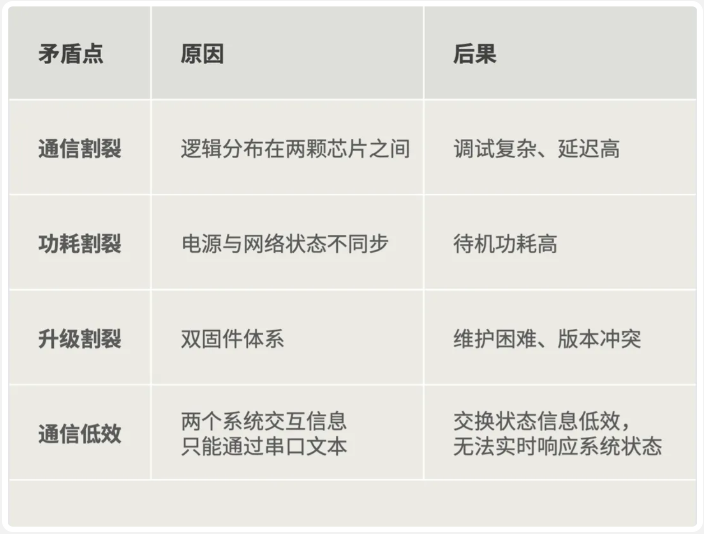

归根结底，MCU+AT架构存在三个根本性的结构矛盾：

这些问题不是代码层面的，而是架构级问题。 因此，再怎么优化串口驱动、调整命令时序，也只能临时缝补，难以彻底解决问题。

1.7 总结

MCU+AT架构是蜂窝物联网早期最常见的方式，其核心在于通过AT文本命令实现通信控制。该架构的优点是简单、兼容性强、开发门槛低，缺点是通信效率低、功耗不同步、调试困难。

这种架构的根本瓶颈在于系统分层不当：控制与通信被人为分割。

当应用复杂化（并发、多线程、远程升级）时，MCU+AT的固有缺陷就会明显的暴露出来。

所以，MCU+AT的架构注定只能作为过渡方案，而非未来主流架构。

第二章：MCU+AT架构的缺陷详解

在工程实践中，MCU+AT架构的表面简洁掩盖了底层复杂。

许多企业在项目初期选择它，是因为“快”“熟”“有例程”，但当量产并进入运维阶段，问题几乎不可避免地爆发出来。

以下七个层面，是这种架构最核心、最真实的缺陷，每一条都对应着实际项目中最常见的“坑”。

2.1通信层缺陷：串口的“黑洞效应”

在MCU+AT模式中，串口（UART）是唯一的通信桥梁。它既传输命令，又传输数据，还传输状态。

但是，UART是一个非结构化的、异步的、无纠错机制的通道。其设计初衷是“点对点数据流”，而非复杂的多任务交互。

于是出现了三大工程痛点：

1）丢包与粘包

MCU发送命令过快，模组缓冲区满；

模组返回数据太快，MCU接收中断丢字节；

在多线程操作下，极易出现字符串边界错乱。

2）时序依赖

每个命令必须等待前一个命令返回，否则状态机错乱；

网络延迟或服务器响应慢，就可能让系统“卡死”。

3）调试难度高

抓取串口日志往往只看到一串字符串：

AT+CIPSTART="TCP","xxx.xxx.xxx",1883

OK

CONNECT OK

AT+CIPSEND

任何异常都只能靠“猜”，因为底层TCP/IP状态、信号质量、网络重传等，MCU一无所知。

2.2协议层缺陷：命令语言的历史包袱

AT命令最早源自1980年代Hayes Modem的拨号命令集。那时的任务是：拨号、挂断、发送文本。

**今天的物联网设备却要处理如下多种需求： **

• JSON编解码；

• MQTT长连接；

• HTTPS证书；

• Socket异常恢复；

• OTA升级；

• 多线程任务。

用一套“命令式字符串协议”去操纵这些复杂任务，带来了几个问题：

命令集庞大（常见超过300条AT）；

• 厂家之间不兼容；

• 模组版本变动频繁；

• 命令的解析成本高，

• 系统的可靠性低。

工程上最痛苦的是，不同模组厂家的AT行为细节不同。

即使同一命令AT+CGATT，其返回格式、超时机制、异常码都可能不同。

这让软件的问题分析的难度极大。

2.3功耗层缺陷：两套时钟的错拍

蜂窝通信模组内部有复杂的功耗状态机：

RRC Active → Idle → PSM → Wakeup。

但外部MCU完全看不到这些状态，只能凭时间估计。

于是会出现两种常见的错误：

MCU在模组未唤醒时发送命令，导致超时；

模组刚进入低功耗模式，MCU又触发通信，导致频繁唤醒。

结果会导致系统的总体功耗经常翻倍，使得电池寿命大幅度缩短。

2.4稳定性缺陷：双状态机的异步地狱

MCU有自己的任务状态机，模组内部也有通信状态机。

两者相互独立，没有共享内存或消息队列机制。

这就像两个人隔着电话合作写程序，一个人说一句，另一个人执行一句。

在复杂逻辑下（例如OTA+MQTT+HTTP同时进行），极易出现如下问题：

• 命令重叠；

• 返回混乱；

• 状态丢失；

• 异常重启。

2.5成本缺陷：冗余硬件+冗余软件

MCU+AT架构意味着两套系统：一套MCU系统，一套蜂窝模组系统。

这两套系统，各自需要分别处理电源管理，晶振和时钟，固件升级，内存管理和调试日志。

对于量产企业而言：物料成本至少高出30～50%，PCB占用面积大，测试流程复杂，供应链BOM冗长，加工的良率下降。

更致命的是，软件维护成本提高数倍。

每次升级，都至少需要兼顾如下事宜：

• 同步MCU固件；

• 同步模组固件；

• 测试两者兼容性；

• 重新做OTA测试。

许多企业因此干脆冻结版本，宁可一直使用有缺陷的老固件，也不愿意升级更完善的新固件。

2.6调试与维护缺陷：黑箱中的黑箱

MCU无法直接访问模组内部的协议栈日志；而模组内部的日志格式又与MCU不兼容，无法输出。

这导致开发者调试如同“盲人摸象”：

对于串口通信失败，网络丢包，都缺乏有效的调试手段。

如果是在OpenCPU模式下，开发者可直接调用调试接口打印底层日志，能通过事件触发看到TCP状态。

但在MCU+AT模式下，这一切都是黑箱。

所以MCU+AT架构的调试周期常常是：

1天写逻辑，3天抓日志，5天复现，2周找不到故障的根本原因，调试效率非常低下。

2.7安全与OTA缺陷：双固件的双重隐患

在安全与维护层面，MCU+AT也面临两道难题：

1）双固件升级问题

• MCU与模组需要分别升级；

• 网络更新失败概率加倍；

• OTA包大、成本高；

• 一方更新后另一方不兼容，导致整机砖化。

2）安全漏洞难修补

• MCU与模组分属不同团队；

• 通信链路暴露在UART层；

• 加密/认证逻辑分散；

• 缺乏固件安全机制。

随着大家对安全的要求提高（TLS1.2、证书认证等），这种割裂架构已难以满足要求。

2.8总结：架构性疲劳的不可逆趋势

MCU+AT模式的每一个问题，都可以靠补丁修一阵子，但没有任何一种补丁能根治。

因为根因在于：

它把逻辑拆成了两个物理世界。

通信与控制被强行分离，串口成了“最细的瓶颈”。

在今天这个要求低功耗、高稳定、可OTA的IoT时代，它已不再可持续。

因此，行业开始转向一种新的方式：

让模组不再是被控制的外设，而是具备完整运行能力的计算单元——这就是OpenCPU。

第三章：OpenCPU架构的原理、运行机制与演进逻辑

能否让功能日益强大的通信模组自己承担所有计算与控制任务，从而开启一个更高效，让模组“自己思考”的新时代？

这正是OpenCPU架构所实现的革命性跨越。

3.1从“外设”到“主机”：角色的重定义

要理解OpenCPU的本质，必须先从角色转变谈起。

在MCU+AT模式中，模组只是一个通信外设（Peripheral）。

而在OpenCPU模式下，模组的地位彻底改变——它不再等待指令，而是直接运行应用程序、控制外设、与云端交互。

换句话说：OpenCPU是让蜂窝模组“变成计算机”的过程。

这并非一句营销口号，而是架构级的重生。

模组内部的主控SoC原本就拥有几百MHz的主频、几MB级的 Flash与RAM，有数十个对外开放的IO，支持GPIO、UART、 SPI、IIC、CAN、Camera、LCD等外设。

这些资源完全足以承载一套非常完整的物联网的硬件系统，无需额外的CPU。

3.2 OpenCPU的基本组成

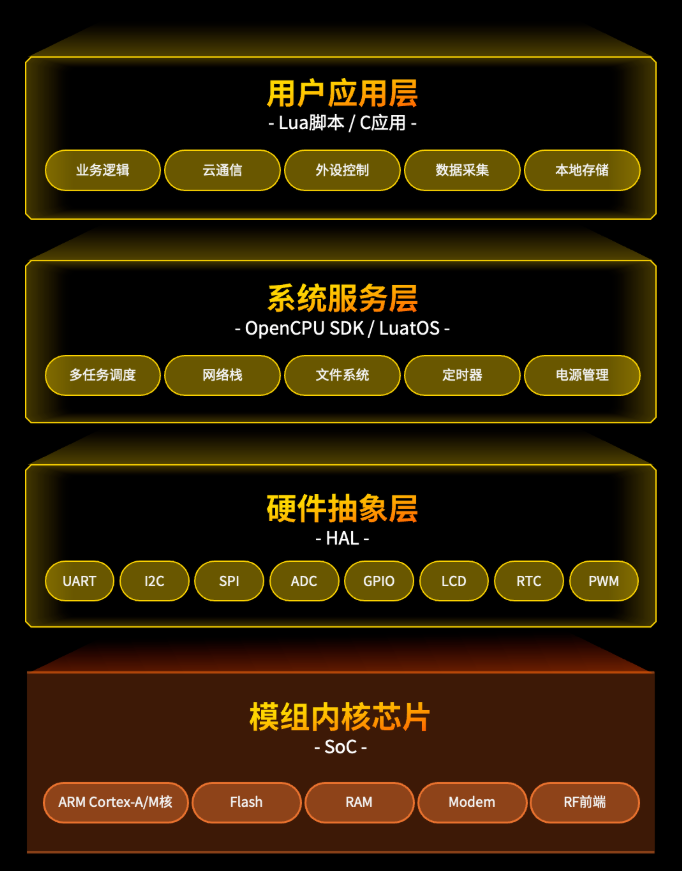

无论是LuatOS、OpenCPU SDK，还是定制平台，它们在结构上都遵循同样的三层逻辑：

这种结构的关键在于：通信协议栈、操作系统、应用逻辑，在一个封闭而统一的系统中运行。

这让模组可以自主完成从“感知 → 计算 → 通信 → 控制”的全过程。

3.3 OpenCPU的运行机制

以Air8000+LuatOS为例，其内部运行流程如下：

1）系统启动

上电后，bootloader校验固件完整性 → 挂载文件系统 → 启动LuatOS运行。

2）任务调度

LuatOS内核基于事件驱动架构，不同功能模块注册任务：

• 网络连接任务；

• 数据采集任务；

• 定时器；

• 消息订阅和分发（sys.publish / sys.subscribe）。

3）网络栈启动

调用系统API初始化基带、SIM、PDP上下文：

• 可通过netdrv.ready()检查网络状态；

• 支持TCP、UDP、MQTT、HTTP等协议。

4）外设驱动加载

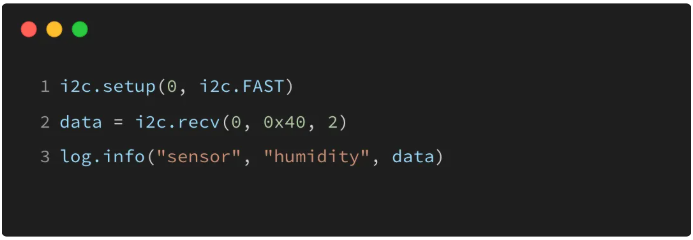

大家可通过Lua或C接口直接控制外设：

5）业务逻辑执行

脚本周期性采集数据 → 打包 → 上报MQTT；

异常时自动重连或触发看门狗。

6）远程管理与OTA

系统支持FOTA（固件或脚本远程升级）；

可通过云端HTTP推送更新包；

OTA过程带CRC校验与分区回滚机制。

3.4关键技术特征

1）事件驱动与异步机制

OpenCPU平台普遍采用事件驱动模型，而非轮询或阻塞式结构。

这意味着：各模块之间通过消息队列通信。

• 网络、定时器、IO 操作均为异步回调；

• 系统可同时处理多个事件。

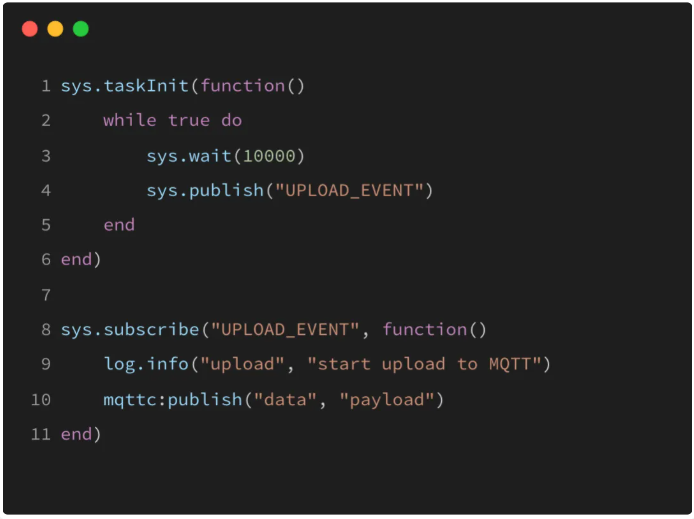

在LuatOS中，一个典型的事件模型如下：

这种机制消除了传统AT架构下的“等待阻塞”，提升并发与响应速度。

2）文件系统与本地存储

OpenCPU模块内置Flash文件系统，可用于：

日志存储；

数据缓存；

OTA分区；

配置文件。

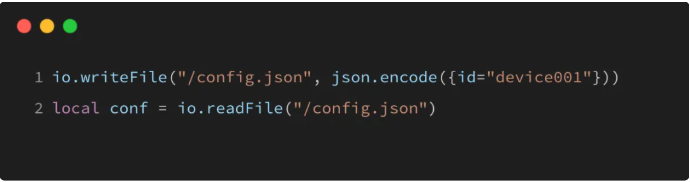

示例（Lua）如下：

这使模组本身具备“边缘缓存”的能力，可在离线时缓存数据，在线后批量上报。

3）多线程与任务调度

虽然许多模组硬件上是单核，但通过轻量化RTOS（如：LuatOS的协程系统），可实现伪并发的多任务。

系统任务调度器负责管理任务队列、优先级与超时。

相比MCU+AT模式的单线程串口等待，这种模型极大提升系统吞吐量。

4）功耗管理与唤醒控制

OpenCPU可以直接访问底层电源管理单元（PMU），根据网络状态自动进入休眠模式。

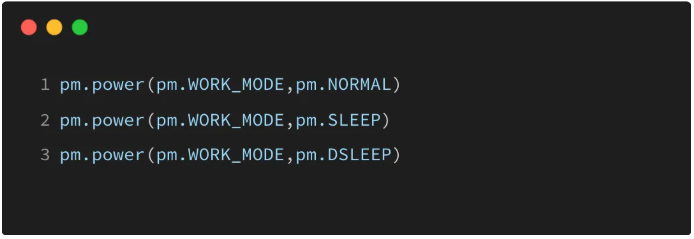

开发者可灵活设定休眠条件：

系统内部会协调RRC状态、定时器、外设活动，避免MCU+AT模式的“错拍”问题。

5）安全机制

• 由于所有逻辑运行在模组内部，OpenCPU可以统一实现：

• TLS/DTLS加密；

• 证书存储；

• 安全启动（Secure Boot）；

• 完整性校验（CRC/签名）；

• OTA签名验证。

这让安全从“外围补丁”变成“系统内建”，可以非常方便的提升系统的安全线，更容易符合现代物联网的安全标准。

3.5 OpenCPU的演进逻辑

OpenCPU的出现并非偶然，而是三股趋势共同推动的结果：

1）硬件趋势：算力下沉

随着模组采用更强SoC，算力空余明显；

过去只够跑协议栈，现在足够跑协议栈+应用的组合。

2）软件趋势：RTOS与脚本化成熟

RTOS体积小、调度高效；

Lua、MicroPython 等脚本语言让开发门槛降低。

3）商业趋势：成本与周期压力

市场要求一体化设计、快速迭代、低BOM；

OpenCPU模式正好满足这些需求。

3.6 LuatOS的代表性意义

系统内部会协调RRC状态、定时器、外设活动，避免MCU+AT模式的“错拍”问题。

5）安全机制

• 由于所有逻辑运行在模组内部，OpenCPU可以统一实现：

• TLS/DTLS加密；

• 证书存储；

• 安全启动（Secure Boot）；

• 完整性校验（CRC/签名）；

• OTA签名验证。

这让安全从“外围补丁”变成“系统内建”，可以非常方便的提升系统的安全线，更容易符合现代物联网的安全标准。

3.5 OpenCPU的演进逻辑

OpenCPU的出现并非偶然，而是三股趋势共同推动的结果：

1）硬件趋势：算力下沉

随着模组采用更强SoC，算力空余明显；

过去只够跑协议栈，现在足够跑协议栈+应用的组合。

2）软件趋势：RTOS与脚本化成熟

RTOS体积小、调度高效；

Lua、MicroPython 等脚本语言让开发门槛降低。

3）商业趋势：成本与周期压力

市场要求一体化设计、快速迭代、低BOM；

OpenCPU模式正好满足这些需求。

3.6 LuatOS的代表性意义

我们是国内最早全力推动OpenCPU模式的公司之一，其LuatOS平台在Air系列模组上全面替代传统AT模式。

特征包括：

• 全异步架构：事件驱动、消息分发；

• 脚本化开发：Lua是C的胶水语言，是速度最快的脚本语言，语法简单，可快速上手；

• API丰富：内置了73个核心库、30多个扩展库，涵盖了HTTP、MQTT、Socket、文件系统、Camera、GNSS、音频、UI、通话、短信、FTP、多网融合等等完善的库；

• 硬件抽象层完备：GPIO、I2C、SPI、ADC、PWM、LCD、Camera、CAN都有成熟的支持库；

• OTA完整链路：云端推送、分区升级、CRC校验。

一句话概括：LuatOS让模组成为“运行在蜂窝网络上的嵌入式计算机”，而不再是“被串口操控的通信外设”。

3.7 总结

OpenCPU的本质——是把通信模组变为可运行用户逻辑的嵌入式主机。

它通过统一的RTOS+SDK，把通信、控制、低功耗、文件系统、微数据库、UI、视觉功能，整合在一个固件系统；通过事件驱动的异步机制，脚本化开发，让系统更加灵活、实时与稳定；同时解决了系统安全、低功耗、OTA等问题。

LuatOS和Air系列硬件的结合，是OpenCPU模式的代表，并且实现了完整生态，有成熟的开发者社区。

- 未完待续，欢迎探讨 -
