CCNA学习笔记-day-03

CCNA-day-03

1、交换机的 VLAN 划分

【实验目的】

理解虚拟局域网 VLAN 的概念和作用并掌握基于交换机端口的 VLAN 配置方法以及实现交换机端口隔

【实验目标】

搭建小型局域网，学习 VLAN 的创建和删除。

【实验步骤】

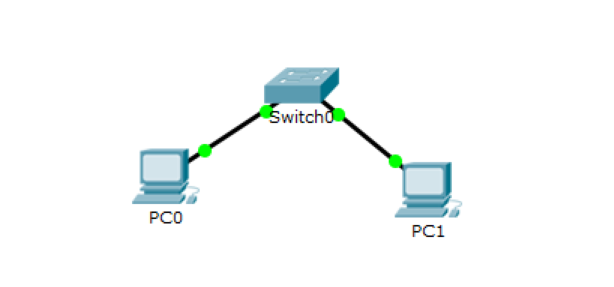

1 连接拓扑

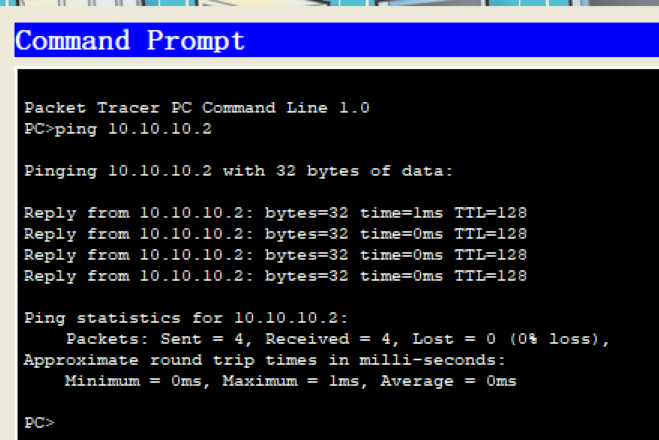

2 配置各PC ip，测试连通性

成功ping通

3 在交换机上创建VLAN并查看VLAN的配置情况

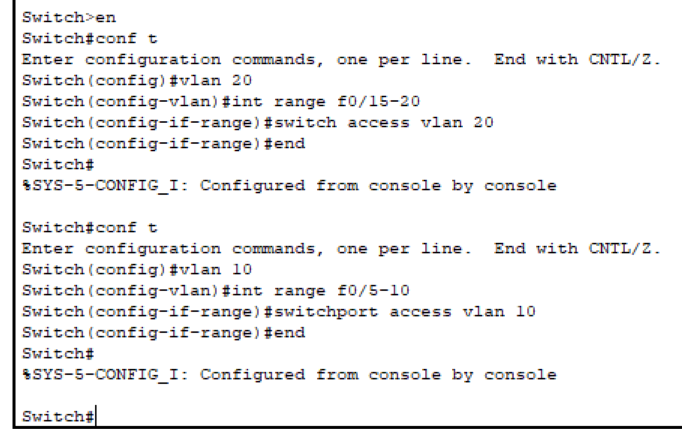

配置VLAN

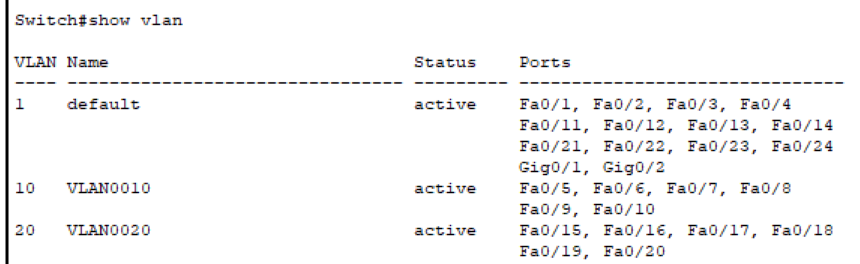

查看VLAN的配置情况

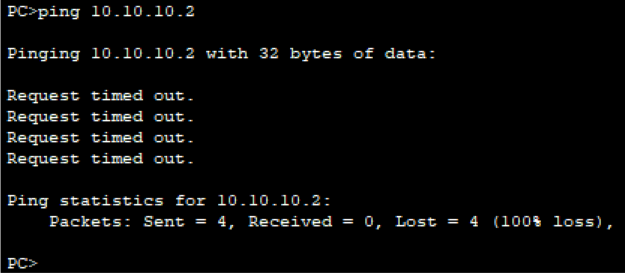

4 测试 P0 P1 的连通性

f0/5 和 f0/15 在不同的VLAN，属于不同的局域网，所以现在无法ping通

2、静态路由配置

【实验目的】

学习静态路由的配置，通过实验理解路由器的工作原理。

【实验目标】

配置静态路由 利用静态路由实现跨网段通信

【实验步骤】

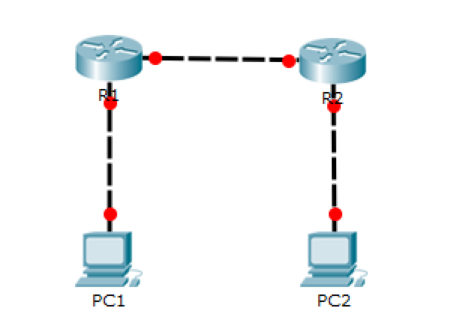

1 连接拓扑

2 配置所有设备的IP，验证 PC1 到 R1 直连接口的通信，PC2 到 R2 直连接口的通信，R1 到 R2 互连接口的通信

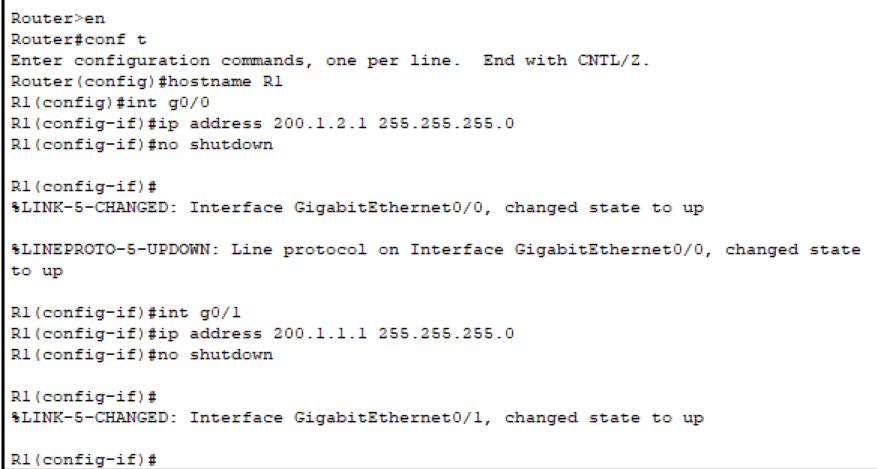

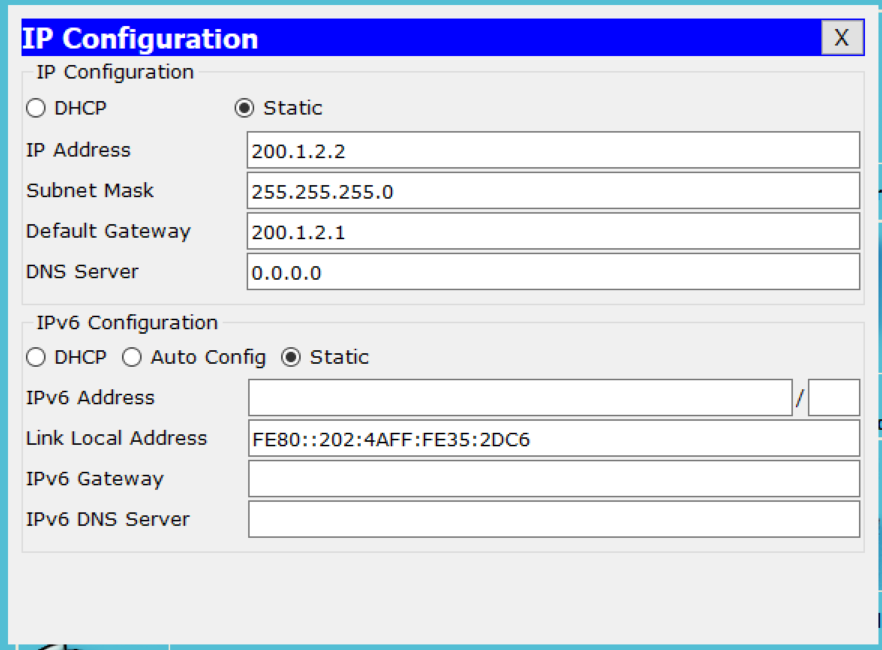

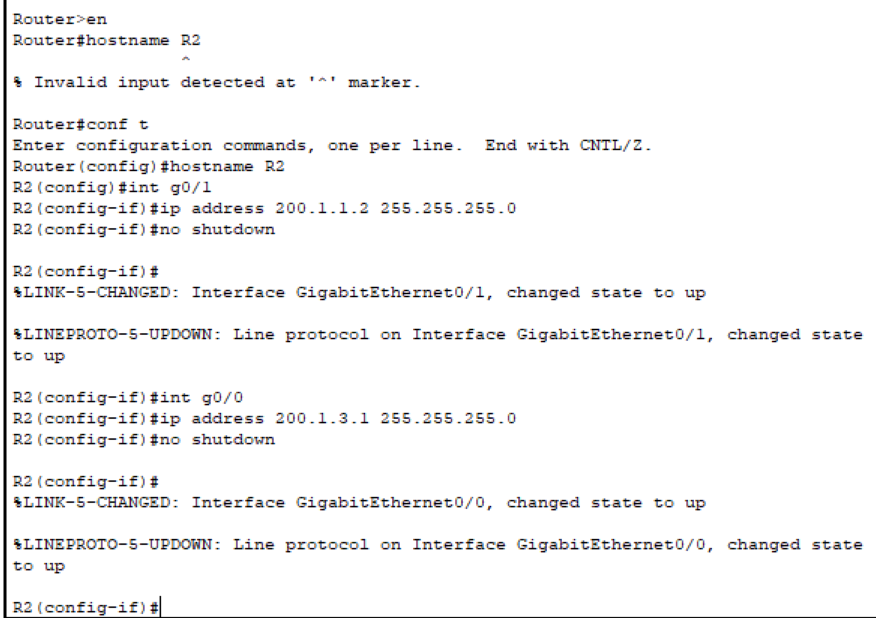

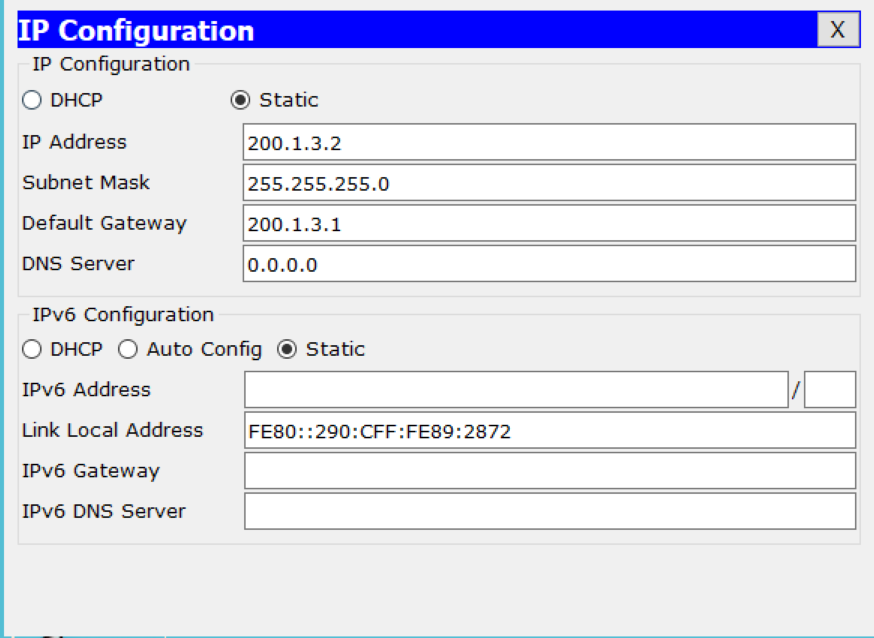

配置PC1 PC2 R1 R2 的IP

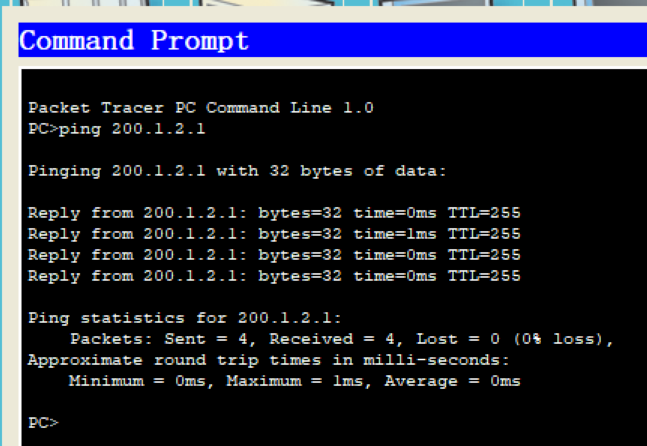

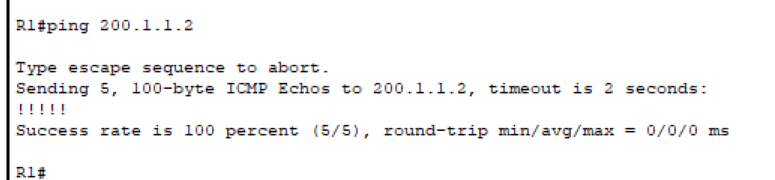

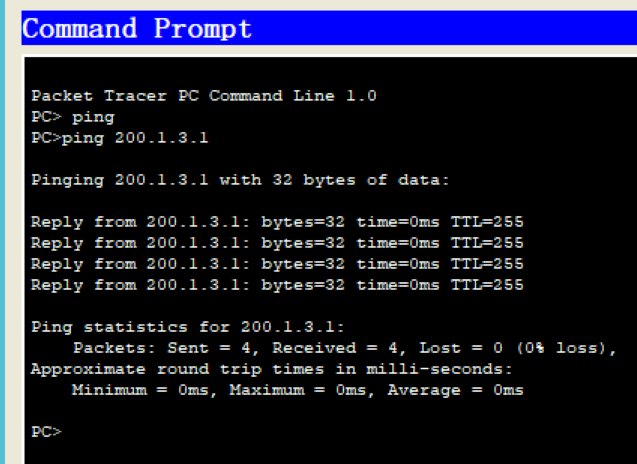

测试连通性

直连的设备是可以相互通信的

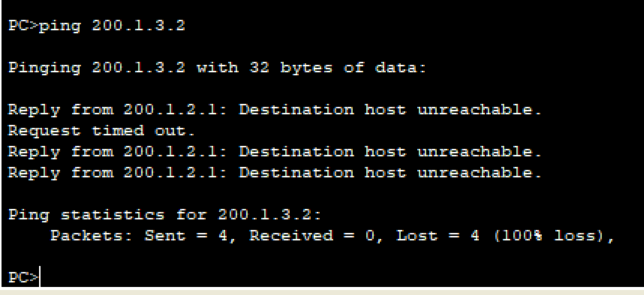

测试P1 P2的连通性

由于在之前的配置中并没有在 R1 和 R2 上配置静态路由，所以 PC1 去 ping PC2 结果是不通的

3 分别在 R1，R2配置静态路由。

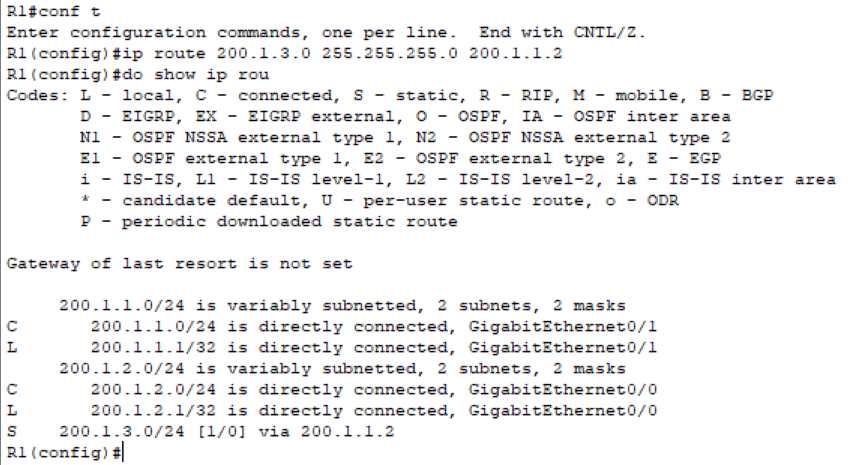

R1(config)#ip route 200.1.3.0 255.255.255.0 200.1.1.2 //告诉 R1，如果有 IP 包想达到网段 200.1.3.0/24，那么
请将此 IP 包发给 200.1.1.2

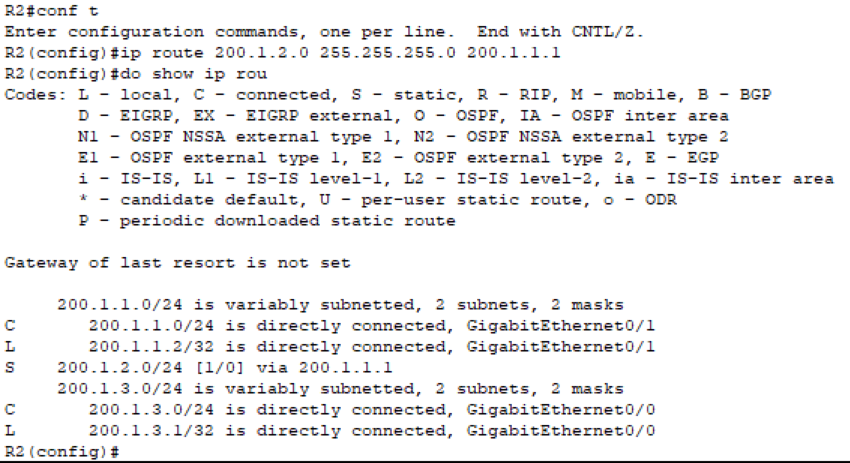

R2(config)#ip route 200.1.2.0 255.255.255.0 200.1.1.1 //告诉 R2，如果有 IP 包想达到网段 200.1.2.0/24，那么
请将此 IP 包发给 200.1.1.1。

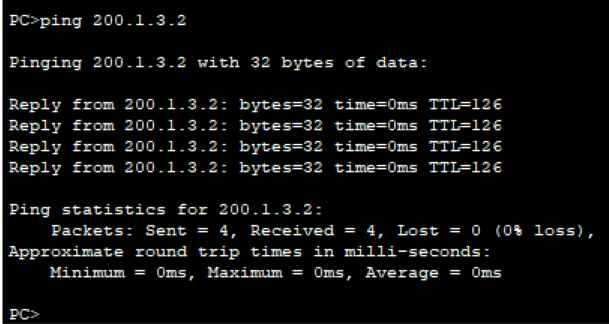

4 测试P1 P2连通性

成功连通

【实验小结】

至此实验完结，通过上面的静态路由的配置，从 PC1 发往 PC2 的 IP 包，能被 R1 通过 1 号端口转发给 R2，然 后 R2 转发给 PC2。同样地，从 PC2 返回给 PC1 的 IP 包，能被 R2 通过 1 号端口转发给 R1，然后 R1 转发 PC1，完 成了一个完整的通讯过程。

3、二层交换机端口配置

【实验目的】

学习 VLAN 的创建和删除，掌握交换机接口模式的配置和原理。

【三种端口类型】

access 端口：

通过 access 端口的数据包都是不带 VLAN tag 的，且只属于一个 VLAN。

在 access 端口进方向，交换机接收到数据包后，先判断是否带 VLAN tag，有则丢弃数据包，没有则打上该端 口已配置的 VLAN tag。

在 access 端口出方向，交换机将打了与端口相同 VLAN tag 的数据包转发出去，并且去掉 VLAN tag 变成普通 数据包。

trunk 端口：

通过 trunk 端口的数据包都必须带上 VLAN tag。

在 trunk 端口进方向，交换机接收到数据包后，先判断是否带 VLAN tag，没有则丢弃数据包，有则按照对应 VLAN 进行转发。

在 trunk 端口出方向，交换机将带 VLAN tag 的数据包原封不动转发出去，没有带 VLAN tag 数据包不会从 trunk 端口转发出去。

在 trunk 端口上有一种特殊情况，如果配置了 native VLAN（也叫 PVID），转发方式等同于 access 端口，当从 端口进来的报文不带 vlan tag 时，就打上 Native vlan tag；当从端口出去的报文带 Native vlan tag 时，会剥离 TAG。

hybird 端口：

顾名思义，这是一种混合端口，是 access 和 trunk 两种端口的混合，既可以转发无 vlan tag 报文，也可以转发 有 vlan tag 报文；在 hybird 端口上通常会配置 tag vlan 和 untag vlan，对于 tag vlan，其转发方式与 trunk 口相同，对 于 untag vlan，其转发方式与 access 口相同。

在 hybird 端口进方向，交换机接收到数据包后，先判断是否带 VLAN tag，没有则丢弃，如果没有 vlan tag 但是 配置了 PVID，则打上 PVID 的 vlan tag；有则按照对应 VLAN 进行转发；进方向不看 untag 配置。

在 hybird 端口出方向，对于配置了 tag vlan 的数据包，原封不动发送出去，对于端口配置了 untag vlan 的数据 包，则去掉 vlan tag 再发送出去；如果是 PVID 的 vlan，则去掉 vlan tag 再发送出去

【实验目标】

配置主机 IP 地址 3 测试主机之间是否互通 在 switch 0、switch1 上分别创建 VLAN10 和 VLAN20 配置两台交换机的接口模式 测试主机之间能否互通

【实验步骤】

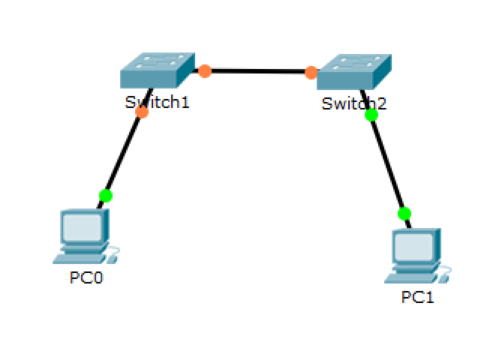

1 连接拓扑

2 对两台 PC 做基础 IP 地址配置 并做连通测试

3 在 switch 0、switch1 上分别创建 VLAN10

Switch>en
Switch>enable
Switch#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#hostname S0
S0(config)#vlan 10
S0(config-vlan)#exit
S0(config)#vlan 20
S0(config-vlan)#exit
S0(config)#

Switch>enable
Switch#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#hostname S1
S1(config)#vlan 10
S1(config-vlan)#exit
S1(config)#vlan 20
S1(config-vlan)#exit
S1(config)#

4 配置两台交换机的接口模式

（1）S0

S0#
S0#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
S0(config)#int g0/1
S0(config-if)#int f0/1
S0(config-if)#switchport mode access
S0(config-if)#switchport access vlan 10
S0(config-if)#int f0/2
S0(config-if)#switchport mode trunk

S0(config-if)#
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/2, changed state to down

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/2, changed state to up

S0(config-if)#switchpo
S0(config-if)#switchport trunk allow
S0(config-if)#switchport trunk allowed vlan all

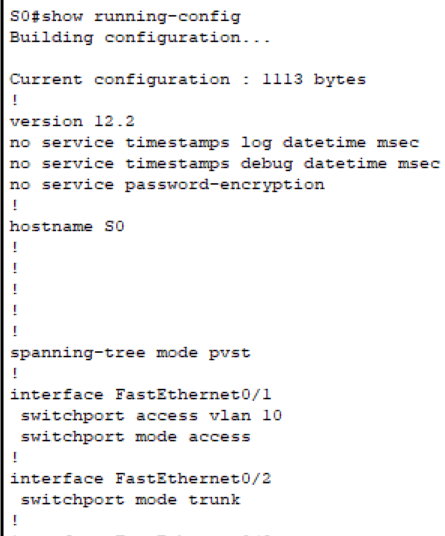

查看S0的配置

（2）S1

S1(config)#int f0/1
S1(config-if)#switchpir
S1(config-if)#switchpor
S1(config-if)#switchport mode access
S1(config-if)#switchpo
S1(config-if)#switchport access vlan 20
S1(config-if)#int f0/2
S1(config-if)#switchpo
S1(config-if)#switchport mdoe trunk
                          ^
% Invalid input detected at '^' marker.

S1(config-if)#switchport mode trunk
S1(config-if)#swi
S1(config-if)#switchport tr
S1(config-if)#switchport trunk allowed vlan all

查看S1端口配置

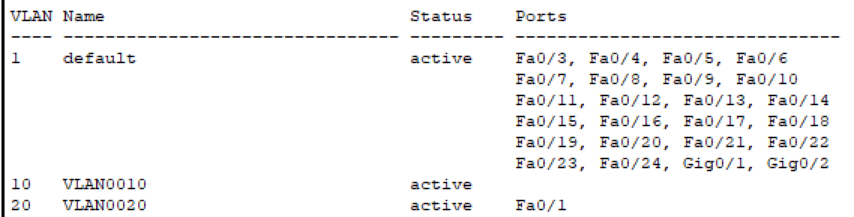

5 查看S0 S1的VLAN配置信息

6 测试P0 P1的连通性

7 无法连通的原因

原因在于，当主机 PC0 去 ping 主机 PC1 的时候，PC0 会发送不带标签的数据包，当数据包经过 switch0 交换机 时，先由 f0/1 端口（access 端口）接收该数据包，并判断是否有 VLAN 信息，此时的数据包是不带有 vlan 信息的， 则会被该端口打上 vlan tag 的值（值为 10），然后 access 端口会将添加 vlan 信息后的包发送到交换机内部。

由交换机 switch0 的 f0/2 端口（trunk 端口）发送带有 vlan 信息的该包，判断该端口的 pvid（默认值为 1）和数 据包的 vlan 信息（vlanid=10）是否相等，不相等则直接发送。

然后由交换机 switch1 的 f0/2 端口（trunk 端口）接收带有 vlan 信息的数据包，并判断是否允许该 vlan 通过（该 端口设置了所有 vlan 通过）。此时数据包被发送到交换机内部。

最后由交换机的 f0/1 端口（access 端口）发送带有 vlan 信息的该包，并判断该数据包带有 vlan 信息（vlanid=10） 与该端口的 pvid（值为 20）是否相等。不等则直接丢弃，数据传送失败。
