Flink 状态管理
1、状态分类

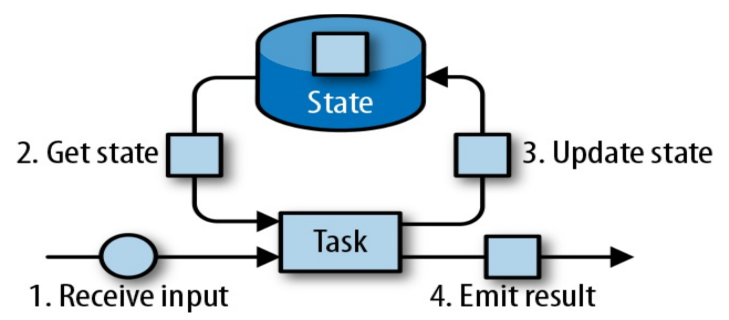

Flink重要的特性就是其支持有状态计算。即将中间的计算结果进行保存，提供给后续的计算使用：
Flink 又将状态 (State) 分为 Keyed State 与 Operator State：
算子状态

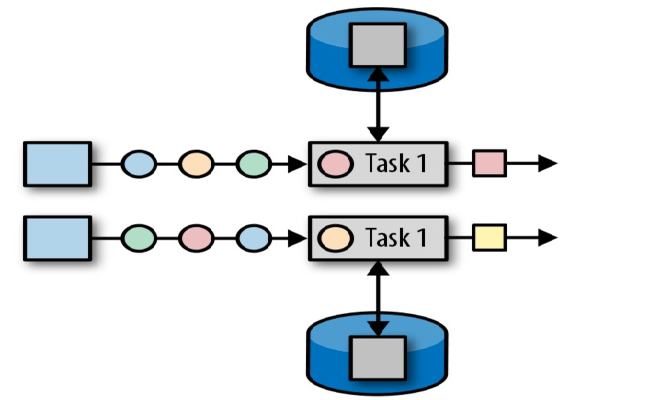

算子状态 (Operator State)：状态是和算子进行绑定的，一个算子的状态不能被其他算子所访问到。对 Operator State 的解释是：each operator state is bound to one parallel operator instance，确切的说一个算子状态是与一个并发的算子实例所绑定的，即假设算子的并行度是 2，那么其应有两个对应的算子状态：
键控状态

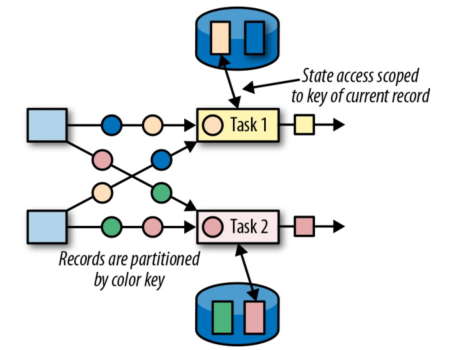

键控状态 (Keyed State)是一种特殊的算子状态，即状态是根据 key 值进行区分的，Flink 会为每类键值维护一个状态实例。如下图所示，每个颜色代表不同 key 值，对应四个不同的状态实例。注意的是键控状态只能在 KeyedStream 上进行使用，可以通过 stream.keyBy(...) 来得到 KeyedStream 。
2、键控状态
Flink 提供以下数据格式来管理和存储键控状态 (Keyed State)：
- ValueState：存储单值类型的状态。使用
update(T)进行更新，并通过T value()进行检索。 - ListState：存储列表类型的状态。使用
add(T)或addAll(List)添加元素；并通过get()获得整个列表。 - ReducingState：用于存储经过 ReduceFunction 计算后的结果，使用
add(T)增加元素。 - AggregatingState：用于存储经过 AggregatingState 计算后的结果，使用
add(IN)添加元素。 - MapState：维护 Map 类型的状态。
假设正在开发一个监控系统，当监控数据超过阈值一定次数后，需要发出报警信息。之所以要达到一定次数，是因为由于偶发原因，偶尔一次超过阈值并不能代表什么，故需要达到一定次数后才触发报警，这就需要使用到 Flink 的状态编程。相关代码如下：
public class ThresholdWarning extends RichFlatMapFunction<Tuple2<String, Long>, Tuple2<String, List<Long>>> { /** * 通过ListState来存储非正常数据的状态 */ private transient ListState<Long> abnormalData; /** * 需要监控的阈值 */ private Long threshold; /** * 触发报警的次数 */ private Integer numberOfTimes; ThresholdWarning(Long threshold, Integer numberOfTimes) { this.threshold = threshold; this.numberOfTimes = numberOfTimes; } @Override public void open(Configuration parameters) { /** * 通过状态名称(句柄)获取状态实例，如果不存在则会自动创建 */ abnormalData = getRuntimeContext().getListState( new ListStateDescriptor<>("abnormalData", Long.class)); } @Override public void flatMap(Tuple2<String, Long> value, Collector<Tuple2<String, List<Long>>> out) throws Exception { Long inputValue = value.f1; /** * 如果输入值超过阈值，则记录该次不正常的数据信息 */ if (inputValue >= threshold) { abnormalData.add(inputValue); } ArrayList<Long> list = Lists.newArrayList(abnormalData.get().iterator()); /** * 如果不正常的数据出现达到一定次数，则输出报警信息 */ if (list.size() >= numberOfTimes) { out.collect(Tuple2.of(value.f0 + " 超过指定阈值 ", list)); /** * 报警信息输出后，清空状态 */ abnormalData.clear(); } } public static void main(String[] args) throws Exception { final StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment(); DataStreamSource<Tuple2<String, Long>> tuple2DataStreamSource = env.fromElements( Tuple2.of("a", 50L), Tuple2.of("a", 80L), Tuple2.of("a", 400L), Tuple2.of("a", 100L), Tuple2.of("a", 200L), Tuple2.of("a", 200L), Tuple2.of("b", 100L), Tuple2.of("b", 200L), Tuple2.of("b", 200L), Tuple2.of("b", 500L), Tuple2.of("b", 600L), Tuple2.of("b", 700L)); tuple2DataStreamSource .keyBy(0) .flatMap(new ThresholdWarning(100L, 3)) .printToErr(); env.execute("Managed Keyed State"); } }

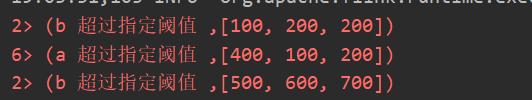

输出结果
状态有效期
任何类型的 keyed state 都支持配置有效期 (TTL) ，示例如下：
StateTtlConfig ttlConfig = StateTtlConfig // 设置有效期为 10 秒 .newBuilder(Time.seconds(10)) // 设置有效期更新规则，设置为当创建和写入时，都重置其有效期到规定的10秒 .setUpdateType(StateTtlConfig.UpdateType.OnCreateAndWrite) /*设置只要值过期就不可见，另外一个可选值是ReturnExpiredIfNotCleanedUp， 代表即使值过期了，但如果还没有被物理删除，就是可见的*/ .setStateVisibility(StateTtlConfig.StateVisibility.NeverReturnExpired) .build(); ListStateDescriptor<Long> descriptor = new ListStateDescriptor<>("abnormalData", Long.class); descriptor.enableTimeToLive(ttlConfig);
算子状态
算子状态目前支持的存储类型只有以下三种：
- ListState：存储列表类型的状态。
- UnionListState：存储列表类型的状态，与 ListState 的区别在于：如果并行度发生变化，ListState 会将该算子的所有并发的状态实例进行汇总，然后均分给新的 Task；而 UnionListState 只是将所有并发的状态实例汇总起来，具体的划分行为则由用户进行定义。
- BroadcastState：用于广播的算子状态。
假设此时不需要区分监控数据的类型，只要有监控数据超过阈值并达到指定的次数后，就进行报警，代码如下：
public class ThresholdWarning2 extends RichFlatMapFunction<Tuple2<String, Long>, Tuple2<String, List<Tuple2<String, Long>>>> implements CheckpointedFunction { /** * 非正常数据 */ private List<Tuple2<String, Long>> bufferedData; private transient ListState<Tuple2<String, Long>> checkPointedState; /** * 监控阈值 */ private Long threshold; /** * 次数 */ private Integer numberOfTimes; ThresholdWarning2(Long threshold, Integer numberOfTimes) { this.threshold = threshold; this.numberOfTimes = numberOfTimes; this.bufferedData = new ArrayList<>(); } @Override public void flatMap(Tuple2<String, Long> value, Collector<Tuple2<String, List<Tuple2<String, Long>>>> out) throws Exception { Long inputValue = value.f1; // 超过阈值则进行记录 if (inputValue >= threshold) { bufferedData.add(value); } // 超过指定次数则输出报警信息 if (bufferedData.size() >= numberOfTimes) { // 顺便输出状态实例的hashcode out.collect(Tuple2.of(checkPointedState.hashCode() + "阈值警报！", bufferedData)); bufferedData.clear(); } } @Override public void snapshotState(FunctionSnapshotContext context) throws Exception { /** * 在进行快照时，将数据存储到checkPointedState */ checkPointedState.clear(); for (Tuple2<String, Long> element : bufferedData) { checkPointedState.add(element); } } @Override public void initializeState(FunctionInitializationContext context) throws Exception { checkPointedState = context.getOperatorStateStore(). getListState(new ListStateDescriptor<>("abnormalData", TypeInformation.of(new TypeHint<Tuple2<String, Long>>() { }))); // 如果发生重启，则需要从快照中将状态进行恢复 if (context.isRestored()) { for (Tuple2<String, Long> element : checkPointedState.get()) { bufferedData.add(element); } } } public static void main(String[] args) throws Exception { final StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment(); // 开启检查点机制 env.enableCheckpointing(1000); // 设置并行度为1 DataStreamSource<Tuple2<String, Long>> tuple2DataStreamSource = env.setParallelism(3).fromElements( Tuple2.of("a", 50L), Tuple2.of("a", 80L), Tuple2.of("a", 400L), Tuple2.of("a", 100L), Tuple2.of("a", 200L), Tuple2.of("a", 200L), Tuple2.of("b", 100L), Tuple2.of("b", 200L), Tuple2.of("b", 200L), Tuple2.of("b", 500L), Tuple2.of("b", 600L), Tuple2.of("b", 700L)); tuple2DataStreamSource .flatMap(new ThresholdWarning2(100L, 3)) .printToErr(); env.execute("Managed Keyed State"); } }
检查点机制
CheckPoints

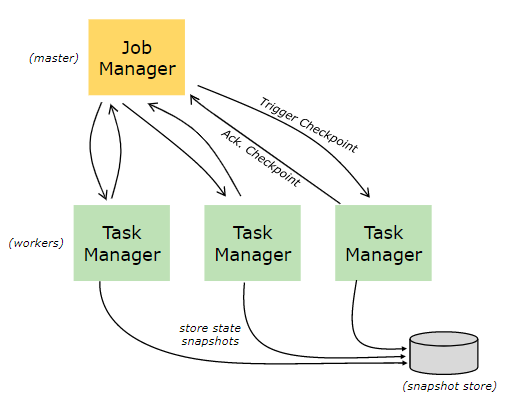

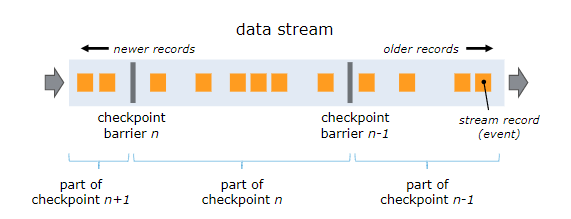

为了使 Flink 的状态具有良好的容错性，Flink 提供了检查点机制 (CheckPoints) 。通过检查点机制，Flink 定期在数据流上生成 checkpoint barrier ，当某个算子收到 barrier 时，即会基于当前状态生成一份快照，然后再将该 barrier 传递到下游算子，下游算子接收到该 barrier 后，也基于当前状态生成一份快照，依次传递直至到最后的 Sink 算子上。当出现异常后，Flink 就可以根据最近的一次的快照数据将所有算子恢复到先前的状态。
开启检查点
默认情况下，检查点机制是关闭的，需要在程序中进行开启：
// 开启检查点机制，并指定状态检查点之间的时间间隔 env.enableCheckpointing(1000); // 设置语义 env.getCheckpointConfig().setCheckpointingMode(CheckpointingMode.EXACTLY_ONCE); // 设置两个检查点之间的最小时间间隔 env.getCheckpointConfig().setMinPauseBetweenCheckpoints(500); // 设置执行Checkpoint操作时的超时时间 env.getCheckpointConfig().setCheckpointTimeout(60000); // 设置最大并发执行的检查点的数量 env.getCheckpointConfig().setMaxConcurrentCheckpoints(1); // 将检查点持久化到外部存储 env.getCheckpointConfig().enableExternalizedCheckpoints( ExternalizedCheckpointCleanup.RETAIN_ON_CANCELLATION); // 如果有更近的保存点时，是否将作业回退到该检查点 env.getCheckpointConfig().setPreferCheckpointForRecovery(true);
保存点机制
保存点机制 (Savepoints) 是检查点机制的一种特殊的实现，允许通过手工的方式来触发 Checkpoint，并将结果持久化存储到指定路径中，主要用于避免 Flink 集群在重启或升级时导致状态丢失。示例如下：
# 触发指定id的作业的Savepoint，并将结果存储到指定目录下
bin/flink savepoint :jobId [:targetDirectory]
状态后端
状态管理器分类
默认情况下，所有的状态都存储在 JVM 的堆内存中，在状态数据过多的情况下，这种方式很有可能导致内存溢出，因此 Flink 该提供了其它方式来存储状态数据，这些存储方式统一称为状态后端 (或状态管理器)：
主要有以下三种：
1. MemoryStateBackend
默认的方式，即基于 JVM 的堆内存进行存储，主要适用于本地开发和调试。
2. FsStateBackend
基于文件系统进行存储，可以是本地文件系统，也可以是 HDFS 等分布式文件系统。虽然选择使用了 FsStateBackend ，但正在进行的数据仍然是存储在 TaskManager 的内存中的，只有在 checkpoint 时，才会将状态快照写入到指定文件系统上。
基于代码方式进行配置，只对当前作业生效：
// 配置 FsStateBackend env.setStateBackend(new FsStateBackend("hdfs://namenode:40010/flink/checkpoints")); // 配置 RocksDBStateBackend env.setStateBackend(new RocksDBStateBackend("hdfs://namenode:40010/flink/checkpoints"));
配置 RocksDBStateBackend 时，需要额外导入下面的依赖：
<dependency>
<groupId>org.apache.flink</groupId>
<artifactId>flink-statebackend-rocksdb_2.11</artifactId>
<version>1.9.0</version>
</dependency>
第二种方式：基于 flink-conf.yaml 配置文件的方式进行配置，对所有部署在该集群上的作业都生效：
state.backend: filesystem state.checkpoints.dir: hdfs://namenode:40010/flink/checkpoints
3. RocksDBStateBackend
RocksDBStateBackend 是 Flink 内置的第三方状态管理器，采用嵌入式的 key-value 型数据库 RocksDB 来存储正在进行的数据。等到 checkpoint 时，再将其中的数据持久化到指定的文件系统中，所以采用 RocksDBStateBackend 时也需要配置持久化存储的文件系统。之所以这样做是因为 RocksDB 作为嵌入式数据库安全性比较低，但比起全文件系统的方式，其读取速率更快；比起全内存的方式，其存储空间更大，因此它是一种比较均衡的方案。
