【学习笔记】计算机网络知识点总结

1、结构模型

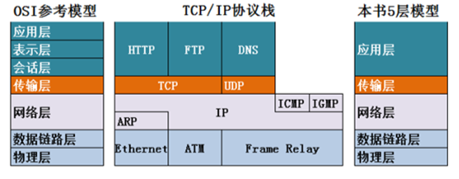

1.1、OSI模型/五层模型

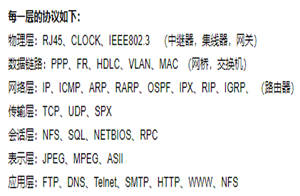

1.2、对应协议

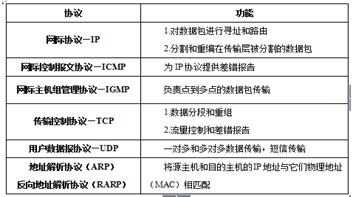

1.3、常见协议功能

2、VLAN（数据链路层）

　　VLAN（Virtual Local Area Network、虚拟局域网）：是将一个物理的LAN在逻辑上划分成多个广播域的通信技术。VLAN内的主机间可以直接通信，而VLAN间不能直接互通，从而将广播报文限制在一个VLAN内。

　　VLAN Trunk技术的作用，是让连接在不同交换机上的相同VLAN中的主机互通。

3、IP地址划分、ARP、DHCP、NAT及路由选择协议（网络层）

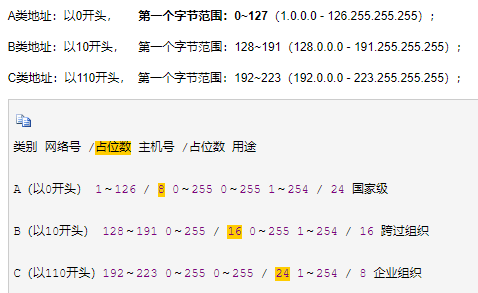

3.1、IP地址划分

3.2、ARP

　　ARP（Address Resolution Protocol，地址解析协议）：是根据IP地址获取物理地址的一个TCP/IP协议。

　　首先，每个主机都会在自己的ARP缓冲区中建立一个ARP列表，以表示IP地址和MAC地址之间的对应关系。

　　当源主机要发送数据时，首先检查ARP列表中是否有对应IP地址的目的主机的MAC地址，如果有，则直接发送数据，如果没有，就向本网段的所有主机发送ARP数据包，该数据包包括的内容有：源主机 IP地址，源主机MAC地址，目的主机的IP 地址。

　　当本网络的所有主机收到该ARP数据包时，首先检查数据包中的IP地址是否是自己的IP地址，如果不是，则忽略该数据包，如果是，则首先从数据包中取出源主机的IP和MAC地址写入到ARP列表中，如果已经存在，则覆盖，然后将自己的MAC地址写入ARP响应包中，告诉源主机自己是它想要找的MAC地址。

　　源主机收到ARP响应包后。将目的主机的IP和MAC地址写入ARP列表，并利用此信息发送数据。如果源主机一直没有收到ARP响应数据包，表示ARP查询失败。

3.3、DHCP

　　DHCP（Dynamic Host Configuration Protocol，动态主机配置协议）：动态主机配置协议，给网络中主机动态的分配IP地址。 是一种让系统得以连接到网络上，并获取所需要的配置参数手段，使用UDP协议工作。具体用途：给内部网络或网络服务供应商自动分配IP地址，给用户或者内部网络管理员作为对所有计算机作中央管理的手段。

3.4、NAT

　　NAT（Network Address Translation，网络地址转换）：属接入广域网(WAN)技术，是一种将私有（保留）地址转化为合法IP地址的转换技术，它被广泛应用于各种类型Internet接入方式和各种类型的网络中。原因很简单，NAT不仅完美地解决了lP地址不足的问题，而且还能够有效地避免来自网络外部的攻击，隐藏并保护网络内部的计算机。

3.4、路由选择协议

　　常见的路由选择协议有：RIP协议、OSPF协议。

　　RIP（Routing Information Protocol，路由信息协议）：底层是贝尔曼福特算法，它选择路由的度量标准（metric)是跳数，最大跳数是15跳，如果大于15跳，它就会丢弃数据包。

　　OSPF（Open Shortest Path First，开放式最短路径优先）：是一个内部网关协议(Interior Gateway Protocol，简称IGP），底层是迪杰斯特拉算法，是链路状态路由选择协议，它选择路由的度量标准是带宽，延迟。

4、交换机与路由器

　　交换机工作于OSI参考模型的第二层，即数据链路层。交换机内部的CPU会在每个端口成功连接时，通过ARP协议学习它的MAC地址，保存成一张 ARP表。在今后的通讯中，发往该MAC地址的数据包将仅送往其对应的端口。目的MAC若不存在，交换机才广播到所有的端口，接收端口回应后交换机会“学习”新的地址，并把它添加入内部地址表中。

　　路由器（Router）是一种计算机网络设备，提供了路由与转送两种重要机制，可以决定数据包从来源端到目的端所经过 的路由路径（host到host之间的传输路径），这个过程称为路由；将路由器输入端的数据包移送至适当的路由器输出端(在路由器内部进行)，这称为转 送。路由工作在OSI模型的第三层——即网络层。路由器的一个作用是连通不同的网络，另一个作用是选择信息传送的线路。

　　路由器与交换器的差别，路由器是属于OSI第三层的产品，交换器是OSI第二层的产品(这里特指二层交换机)

5、TCP与UDP（传输层）

5.1、TCP

5.1.1、TCP（Transmission Control Protocol，传输控制协议）

　　TCP连接是一种抽象的概念，表示一条可以通信的链路。每个TCP连接有且仅有两个端点，表示通信的双方，且双方在任意时刻都可以作为发送者和接受者。

有连接 可靠的 面向字节流 全双工通信，TCP两端既可以作为发送端也可以作为接收端 连接的两端只能是两个端点，即一对一，不能一对多 至少20个字节，比UDP大的多。

　　TCP对应的协议：FTP（文件传输协议）、Telnet（远程登录协议）、SMTP（简单邮件传输协议）、POP3（和SMTP相对，用于接收邮件）、HTTP协议等。

5.1.2、TCP的三次握手和四次挥手

　　TCP的三次握手过程：主机A向B发送连接请求；主机B对收到的主机A的报文段进行确认；主机A再次对主机B的确认进行确认。采用三次握手是为了防止失效的连接请求报文段突然又传送到主机B，因而产生错误。

　　四次挥手：

　　第一次挥手：主动关闭方发送一个FIN，用来关闭主动方到被动关闭方的数据传送，也就是主动关闭方告诉被动关闭方：我已经不 会再给你发数据了(当然，在fin包之前发送出去的数据，如果没有收到对应的ack确认报文，主动关闭方依然会重发这些数据)，但是，此时主动关闭方还可 以接受数据。

　　第二次挥手：被动关闭方收到FIN包后，发送一个ACK给对方，确认序号为收到序号+1。

　　第三次挥手：被动关闭方发送一个FIN，用来关闭被动关闭方到主动关闭方的数据传送，也就是告诉主动关闭方，我的数据也发送完了，不会再给你发数据了。

　　第四次挥手：主动关闭方收到FIN后，发送一个ACK给被动关闭方，确认序号为收到序号+1，至此，完成四次挥手。

5.2、UDP

　　UDP（User Datagram Protocol，用户数据报协议）：是面向无连接的通讯协议，UDP数据包括目的端口号和源端口号信息，由于通讯不需要连接，所以可以实现广播发送。UDP通讯时不需要接收方确认，属于不可靠的传输，可能会出现丢包现象，实际应用中要求程序员编程验证。

　　UDP对应的协议：TFTP（简单文件传输协议）、SNMP（简单网络管理协议）、DNS（域名解析协议）、NFS、BOOTP。

6、常见的应用层协议（FTP、HTTP、DNS）

6.1、FTP

　　FTP（File Transfer Protocol，文件传输协议）：定义了文件传输协议，FTP协议包括两个组成部分，其一为FTP服务器，其二为FTP客户端。其中FTP服务器用来存储文件，用户可以使用FTP客户端通过FTP协议访问位于FTP服务器上的资源。默认情况下FTP协议使用TCP端口中的 20和21这两个端口，其中20用于传输数据，21用于传输控制信息。

6.2、HTTP

　　HTTP（HyperText Transfer Protocol，超文本传输协议）：是一种详细规定了浏览器和万维网(WWW = World Wide Web)服务器之间互相通信的规则，通过因特网传送万维网文档的数据传送协议。是互联网上应用最为广泛的一种网络协议。所有的WWW文件都必须遵守这个标准。

6.3、DNS

　　DNS（DomainNameSystem，域名系统）：用于域名解析服务，将域名地址转换为IP地址。该系统用于命名组织到域层次结构中的计算机和网络服务，可以简单地理解为将URL转换为IP地址。DNS用的是53号端口。当DNS客户机需要在程序中使用名称时，它会查询DNS服务器来解析该名称。即完成主机名到IP地址的转换。

7、详解举例

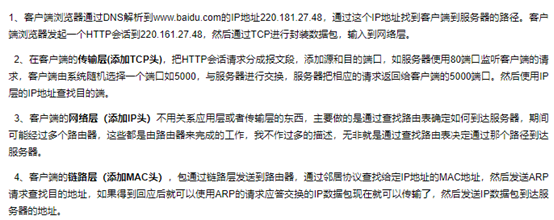

　　在浏览器中输入 www.baidu.com  后执行的全部过程
