实验一：SDN 拓扑实践

实验要求

（一）基本要求

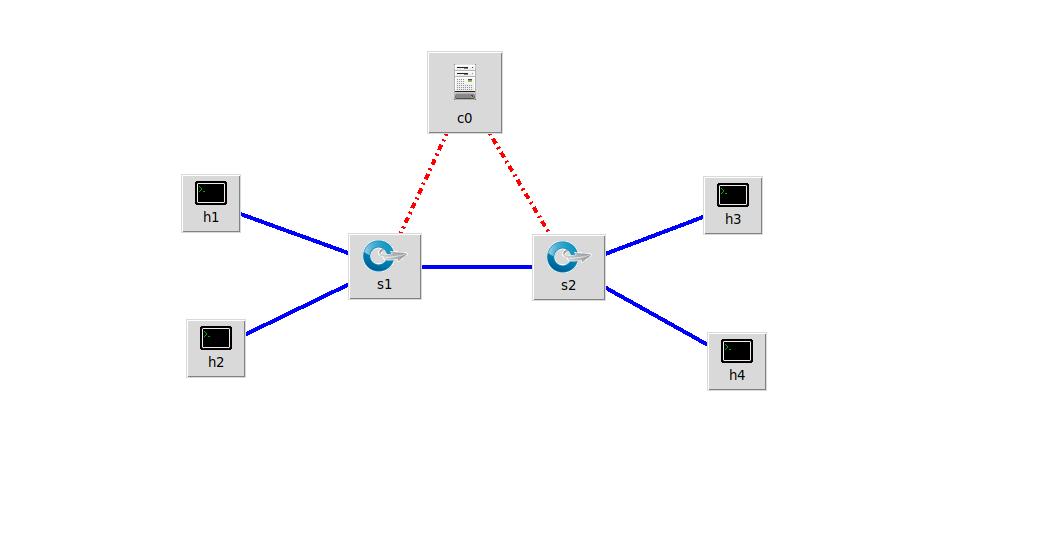

使用Mininet可视化工具，生成下图所示的拓扑，并保存拓扑文件名为学号.py。

使用Mininet的命令行生成如下拓扑：

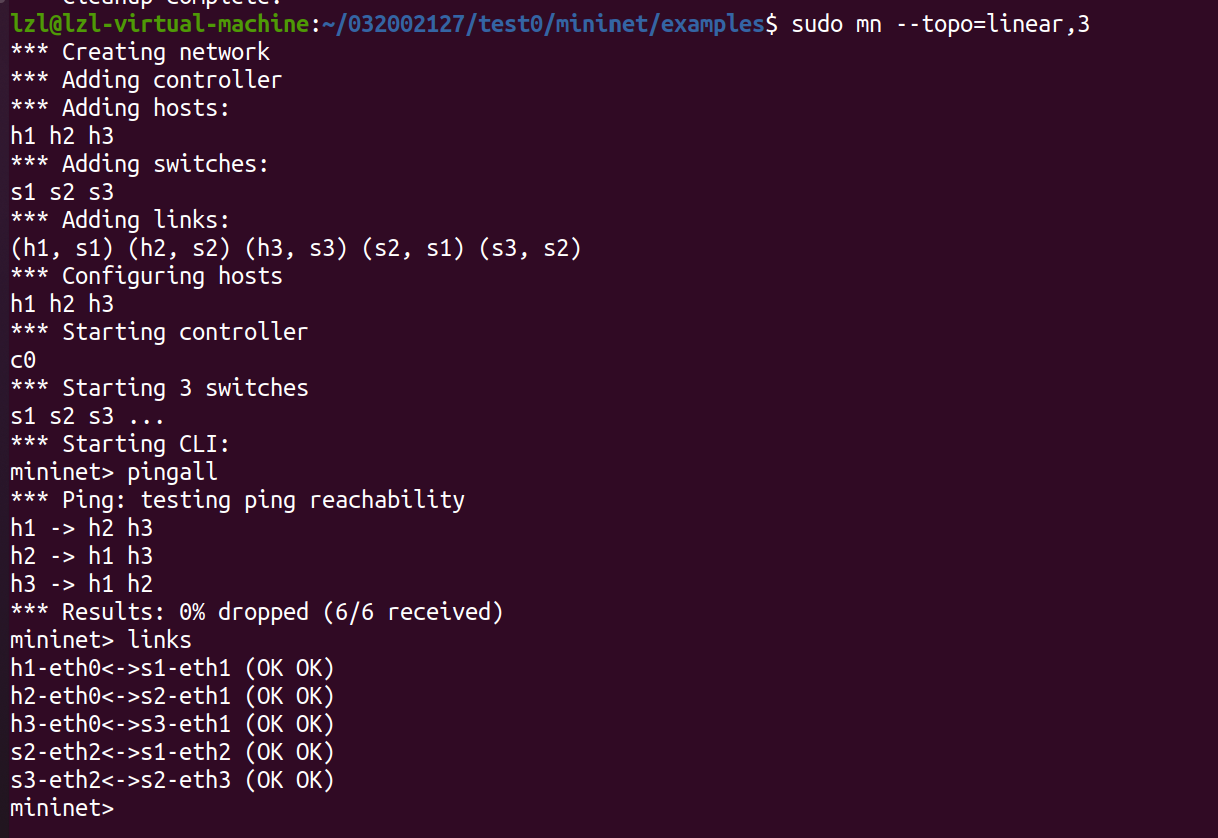

a) 3台交换机，每个交换机连接1台主机，3台交换机连接成一条线。

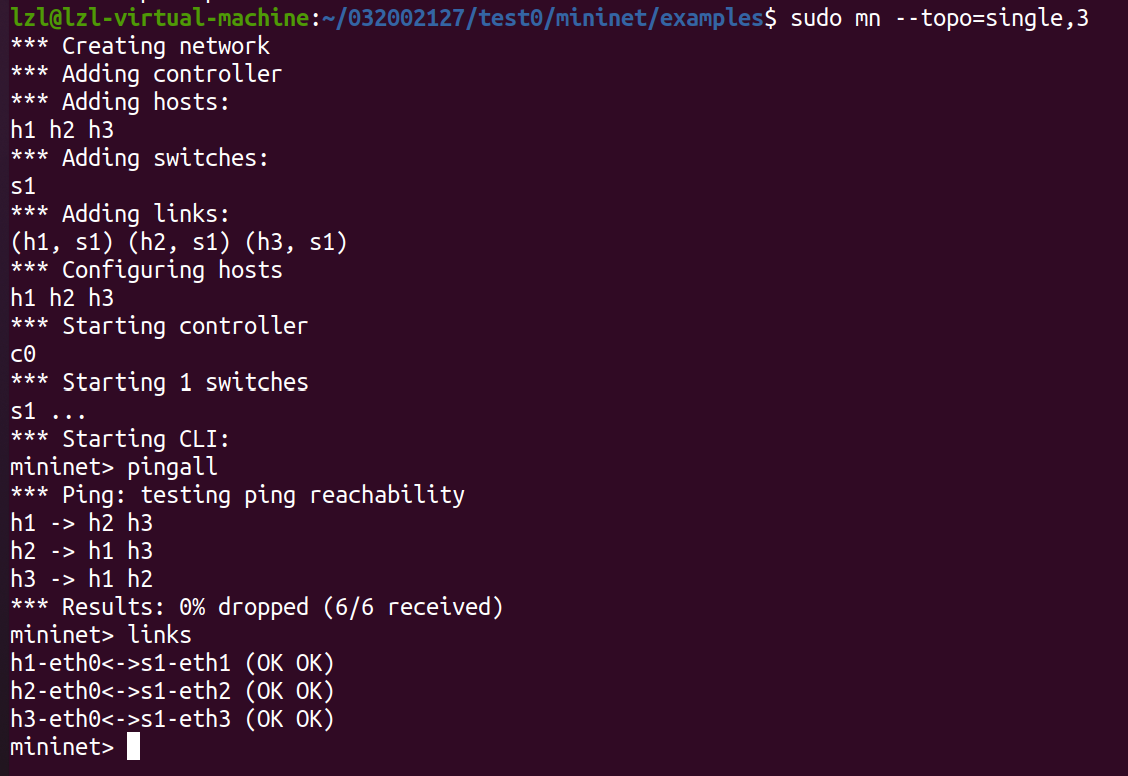

b) 3台主机，每个主机都连接到同1台交换机上。

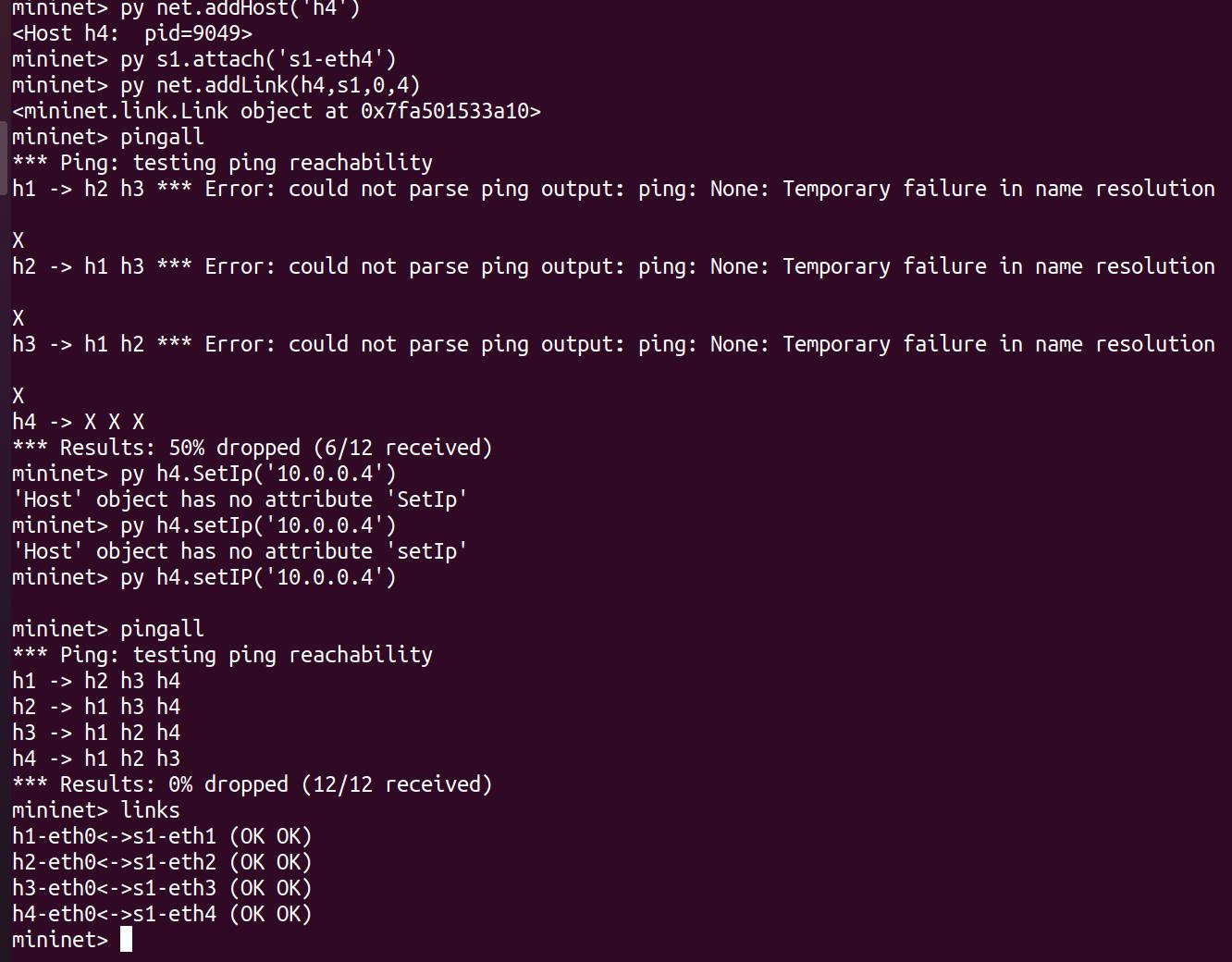

在2 b)的基础上，在Mininet交互界面上新增1台主机并且连接到交换机上，再测试新拓扑的连通性。

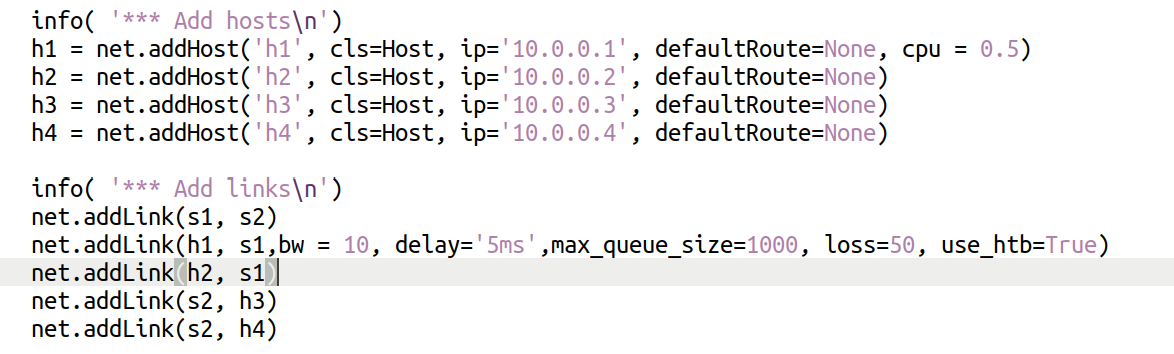

编辑（一）中第1步保存的Python脚本，添加如下网络性能限制，生成拓扑：
a) h1的cpu最高不超过50%；
b) h1和s1之间的链路带宽为10，延迟为5ms，最大队列大小为1000，损耗率50。

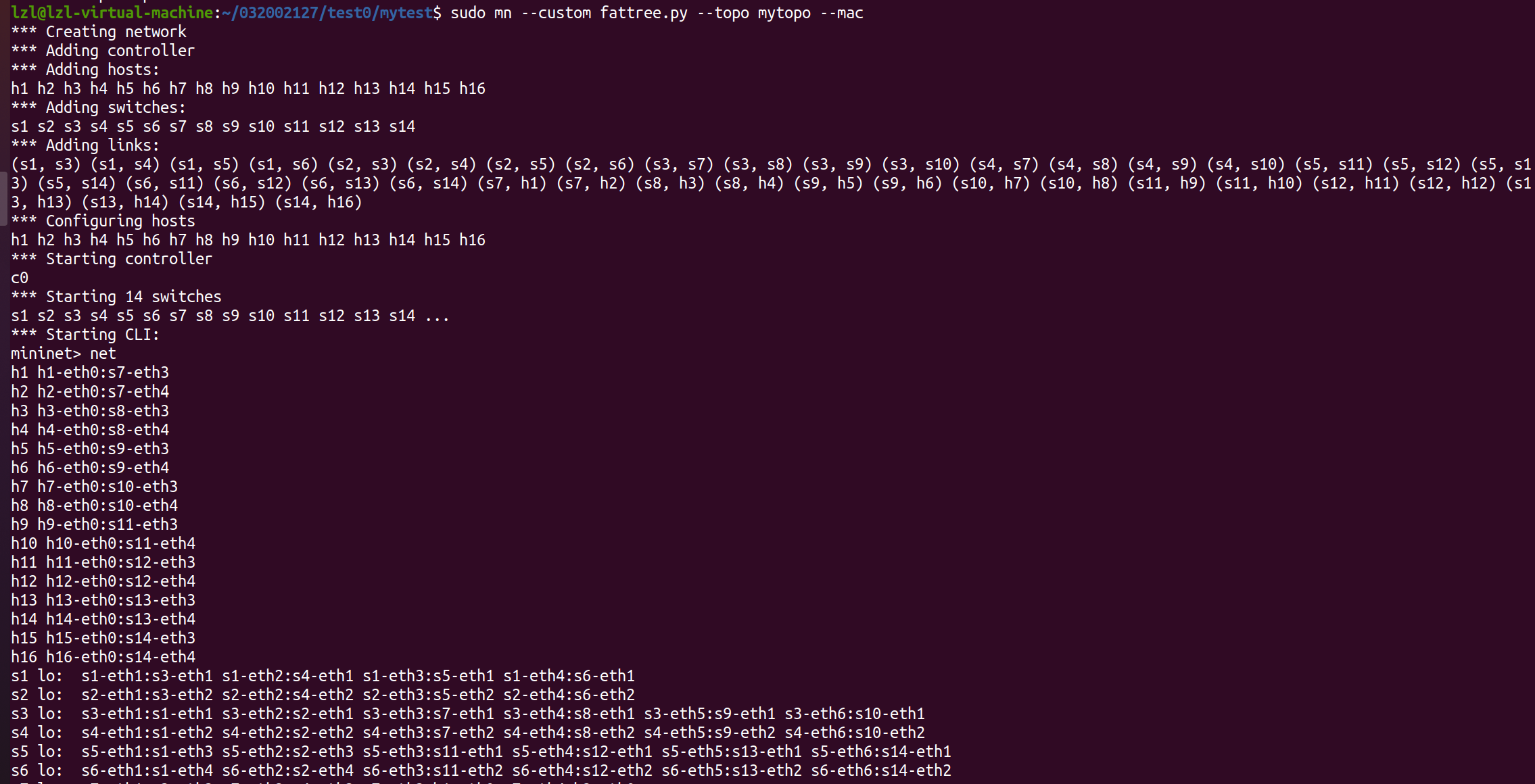

（二）进阶要求

from mininet.topo import Topo
class MyTopo(Topo):
    def __init__(self):
        #初始化拓扑
        Topo.__init__(self)
        host = []
        switch = []
        for i in range(1, 17):
            ho=self.addHost("h" + str(i))
            host.append(ho)
        for i in range(1, 15):
            sw=self.addSwitch("s" + str(i))
            switch.append(sw)
        for i in range(0, 2):
            for j in range(2, 6):
                self.addLink(switch[i], switch[j])
        for i in range(2, 4):
            for j in range(6, 10):
                self.addLink(switch[i], switch[j])
            #s5,s6和s11,s12,s13,s14
        for i in range(4, 6):
            for j in range(10, 14):
                self.addLink(switch[i], switch[j])
        for i in range(0,8):
            self.addLink(switch[i+6],host[2*i])
            self.addLink(switch[i+6],host[2*i+1])
topos = {'mytopo': (lambda: MyTopo())}

个人总结:

用Mininet 可视化工具，可以生成网络拓扑结构，让网络结构直观明了。本次实验要求熟悉mininet 的相关操作，进阶操作要求掌握python 的基础使用与编写。经过这次实验，我对minnet工具有了基本的了解。

实验中遇到的一些问题：

第一步保存的python脚本无法修改，将其他可修改的python文件复制一份即可。

添加节点与节点间的路径时，使用pingall 指令无法正常得出答案，用浏览器搜索发现要加h4.setIp('10.0.0.4')，s1.attach('s1-eth4')指令。
