十六、FLASH闪存

十四、FLASH闪存

FLASH简介

• STM32F1系列的FLASH包含程序存储器、系统存储器和选项字节三个部分，通过闪存存储器接口（外设）可以对程序存储器和选项字节进行擦除和编程

  闪存存储器接口是一个外设，是这个闪存的管理员，把我们的指令和数据，写入到这个外设的相应寄存器，然后这个外设就会自动去操作对应的存储空间。

• 读写FLASH的用途：

  1. 利用程序存储器的剩余空间来保存掉电不丢失的用户数据

     它的程序存储器容量是 64K，一般我们写个简单的程序，可能就只占前面的很小一部分空间，剩下的大片空余空间，我们就可以加以利用。比如存储一些我们自定义的数据

     注意：我们在选取存储区域时，一定不要覆盖了原有的程序，要不然程序自己把自己给破坏了，之后程序就运行不了了。

  2. 通过在程序中编程（IAP），实现程序的自我更新

     利用程序，来修改程序本身，实现程序的自我更新。

• 在线编程（In-Circuit Programming – ICP）用于更新程序存储器的全部内容，它通过JTAG、SWD协议或系统加载程序（Bootloader）下载程序

• 在程序中编程（In-Application Programming – IAP）可以使用微控制器支持的任一种通信接口下载程序

  首先需要自己写一个 BootLoader 程序，并且存放在程序更新时不会覆盖的地方，比如我们放在整个程序存储器的后面。

  需要更新程序时，我们控制程序跳转到这个自己写的 BootLoader 里来，在这里面，我们就可以接收任意一种通信接口传过来的数据，比如串口、USB、蓝牙转串口、WIFI 转串口等等，这个传过来的数据，就是待更新的程序

  控制 FLASH 读写，把收到的程序，写入到整个程序存储器的前面程序正常运行的地方，写完之后，再控制程序跳转回正常运行的地方，或者直接复位，这样程序就完成了自我升级。

注意：在编程过程中，任何读写闪存的操作都会使 CPU 暂停，直到此次闪存编程结束。这其实是读写内部闪存存储数据的一个弊端，就是闪存忙的时候，代码执行会暂停，因为执行代码需要读闪存，闪存在忙，没法读，所以 CPU 也就没法运行了，程序就会暂停，这会导致什么问题呢？假如你使用内部闪存存储数据，同时你的中断代码又是在频繁执行的，这样，读写闪存的时候，中断代码就无法执行了，这可能会导致中断无法及时响应

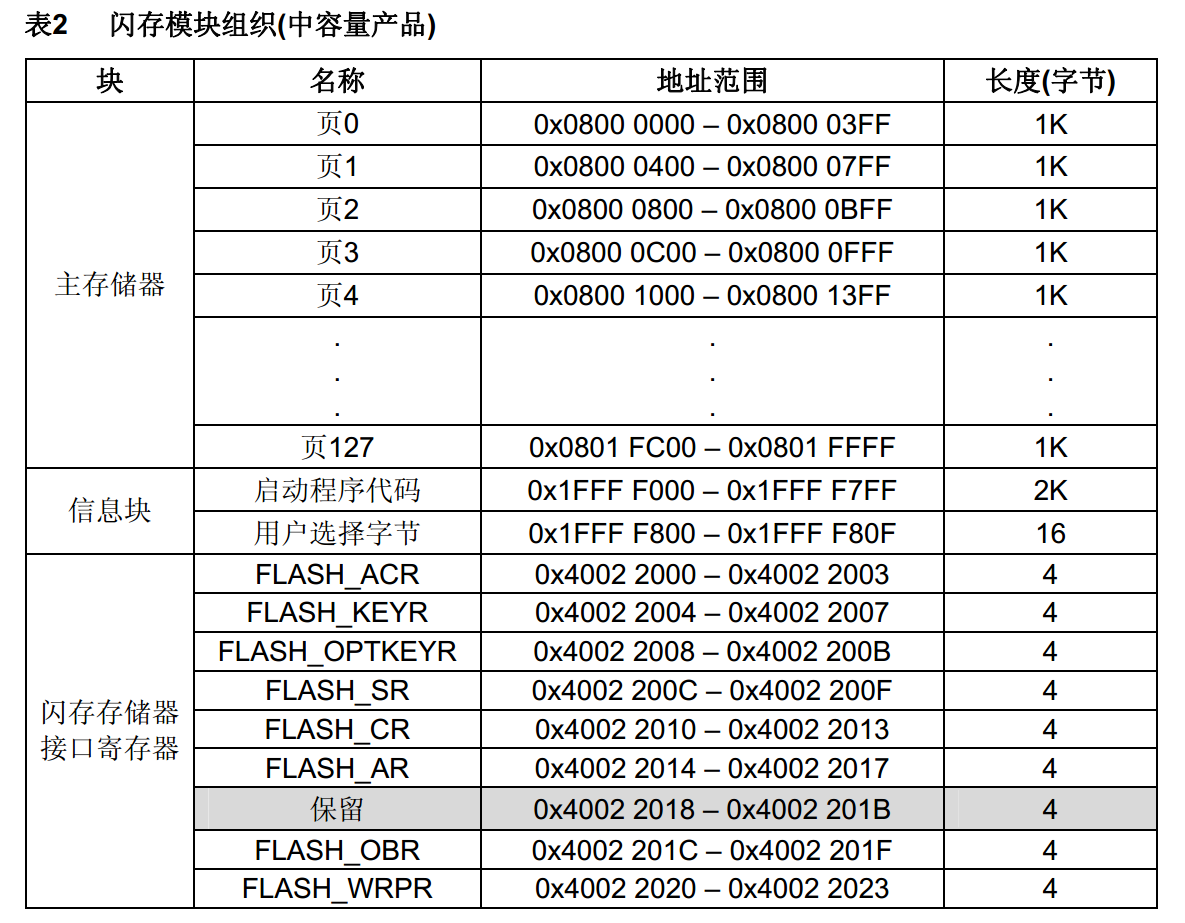

闪存模块组织(中容量)

这个表是中容量产品的闪存分配情况。我们 C8T6 芯片的闪存容量是 64K，属于中容量产品。对于小容量产品和大容量产品，闪存的分配方式有些区别，这个可以参考一下手册。

首先看一下第一列的几个块，这里分为了 3 个块，

1. 主存储器：也就是程序存储器，用来存放程序代码的，这是最主要，也是容量最大的一块。

   对他进行了分页，分页是为了更好的管理闪存。每页的大小都是 1K，0~127，总共 128 页，总容量就是 128K，对于 C8T6 来说，它只有 64K，所以 C8T6 的页只有一半，0~63，总共 64 页，共 64K。

   擦除和写保护，都是以页为单位的，写入前必须擦除，擦除必须以最小单位进行，擦除后数据位全变为 1，数据只能 1 写 0，不能 0 写 1，擦除和写入之后都需要等待忙

   页的地址范围：

   • 第一个页的起始地址就是程序存储器的起始地址，0x0800 0000，之后就是一个字节一个地址，依次线性分配了。
   • 每页起始地址的规律，首先是 0000，然后 0400、0800、0C00，再之后，1000，后面按照规律，就是 1400、1800、1C00、2000、2400、2800、2C00 等等等等，最后一直到 1 FC00，所以地址只要以 000、400、800、C00 结尾的都一定是页的起始地址，之后如果想要给一个页的起始地址，就需要用到这个规律。

2. 信息块

   • 启动程序代码：存放的是原厂写入的 BootLoader，用于串口下载

     起始地址是 0x1FFF F000，他的容量是 2K

   • 用户选择字节：也就是选项字节，存放一些独立的参数，这个选项字节

     起始地址是 0x1FFF F800，容量是 16 个字节，里面只有几个字节的配置参数，这个后面还会继续说的

3. 闪存存储器接口寄存器：这一块的存储器，实际上并不属于闪存，地址都是 40 开头的，说明这个存储器接口寄存器就是一个普通的外设，他的存储介质，也都是 SRAM。这个闪存存储器接口，就是上面这些闪存的管理员，这些寄存器，就是用来控制擦除和编程这个过程的。

   KEYR 键寄存器，SR 状态寄存器，CR 控制寄存器等等常用寄存器

   外设的起始地址是 0x4002 2000，每个寄存器都是 4 个字节，也就是 32 位

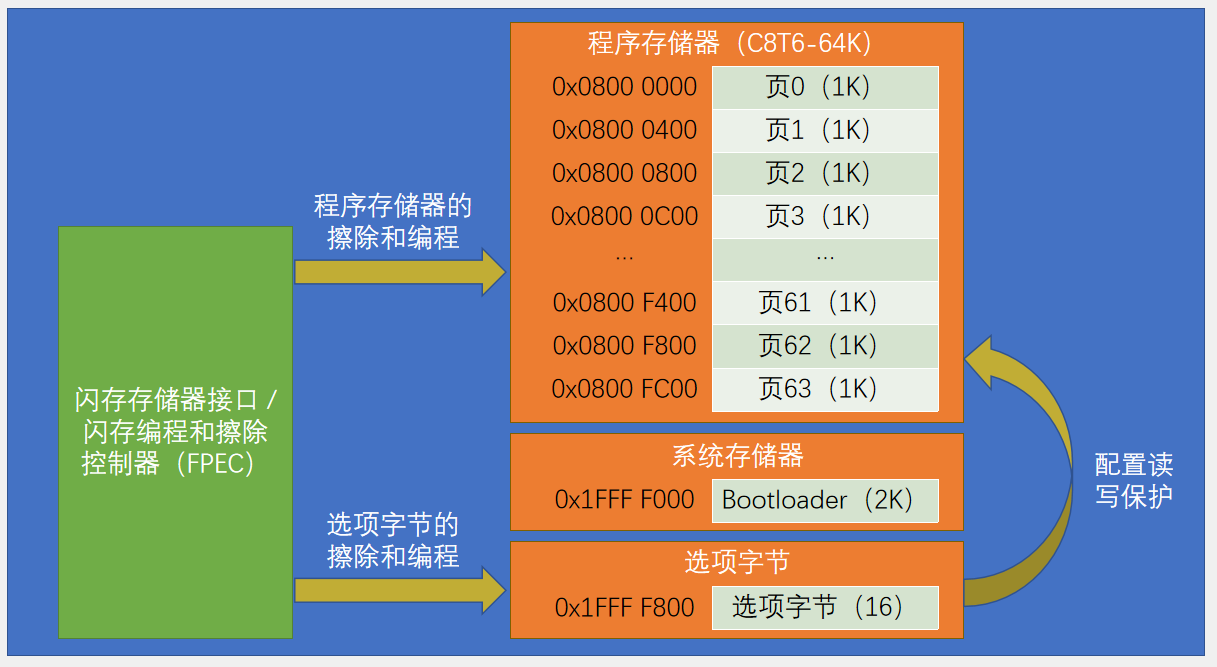

FLASH基本结构

这里程序存储器以 C8T6 为例，它是 64K 的，所以总共只有 64 页，最后一页的起始地址是 0800 FC00。

左边是闪存存储器接口，手册里还有个名称，闪存编程和擦除控制器（FPEC），这两个名称是一个东西。然后这个控制器，就是闪存的管理员，它可以对程序存储器进行擦除和编程，也可以对选项字节进行擦除和编程。当然系统存储器是不能擦除和编程的。

选项字节，里面有很大一部分配置位，其实是配置主程序存储器的读写保护的，所以右边画的，写入选项字节可以配置程序存储器的读写保护

FLASH解锁

• FPEC共有三个键值：

  1. RDPRT键 = 0x000000A5

     解除读保护

  2. KEY1 = 0x45670123

  3. KEY2 = 0xCDEF89AB

     KEY1和KEY2解除写保护

• 解锁：

  1. 复位后，FPEC被保护，不能写入FLASH_CR

  2. 在FLASH_KEYR先写入KEY1，再写入KEY2，解除写保护

     要先写入 KEY1 ，再写入 KEY2 ，最终才能解除写保护。

     所以这个锁的安全性非常高，有两道锁，即使你程序跑飞了也基本不可能解锁

  3. 错误的操作序列会在下次复位前锁死FPEC和FLASH_CR

     一旦没有先写入 KEY1，再写入 KEY2，整个模块就会完全锁死，除非复位

• 加锁：设置FLASH_CR中的LOCK位锁住FPEC和FLASH_CR

  就是控制寄存器里面有个 LOCK 位，我们在这一位写 1，就能重新锁住闪存了。

使用指针访问存储器

#define    __IO    volatile

// 使用指针读指定地址下的存储器：
uint16_t Data = *((__IO uint16_t *)(0x08000000));

// 使用指针写指定地址下的存储器：
*((__IO uint16_t *)(0x08000000)) = 0x1234;

volatile，是一个安全保障措施，在程序逻辑上，没有作用，加上这个关键字的目的，用一句话来说，就是防止编译器优化。

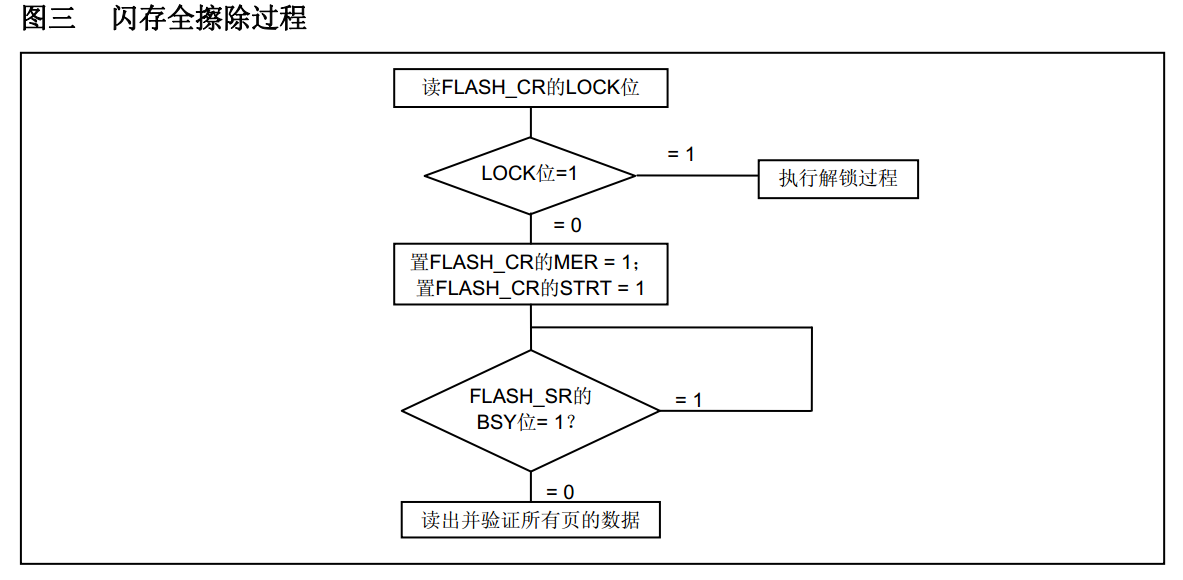

闪存全擦除

把所有页，都给擦除掉。

1. 读取 LOCK 位，看一下芯片锁没锁。如果 LOCK 位 = 1，R锁住了，就执行解锁过程，解锁过程就是在 KEYR 寄存器，先写入 KEY1，再写入 KEY2；但是在库函数中，并没有这个判断，库函数是直接执行解锁过程，管你锁没锁，都执行解锁，这个比较简单直接，不过效果都一样。
2. 解锁之后，首先，置控制寄存器里的 MER（Mass Erase）位为 1，然后再置 STRT（Start）位为 1，其中置 STRT 为 1 是触发条件，STRT 为 1 之后，芯片开始干活，然后芯片看到 MER 位是 1，它就知道，接下来要干的活就是全擦除，这样内部电路就会自动执行全擦除的过程。
3. 擦除也是需要花一段时间的，所以擦除过程开始后，程序要执行等待。判断状态寄存器的 BSY（Busy）位是否为 1，BSY 位表示芯片是否处于忙状态，BSY 为 1，表示芯片忙，所以这里，如果判断 BSY = 1，就跳转回来，继续循环判断，直到 BSY = 0，跳出循环，这样全擦除过程就结束了。
4. 最后一步，这里写的是，读出并验证所有页的数据，这个是测试程序才要做的，正常情况下，全擦除完成了，我们默认就是成功了。如果还要再全读出来验证一下，这个工作量太大了，所以这里的最后一步，我们就不管了。

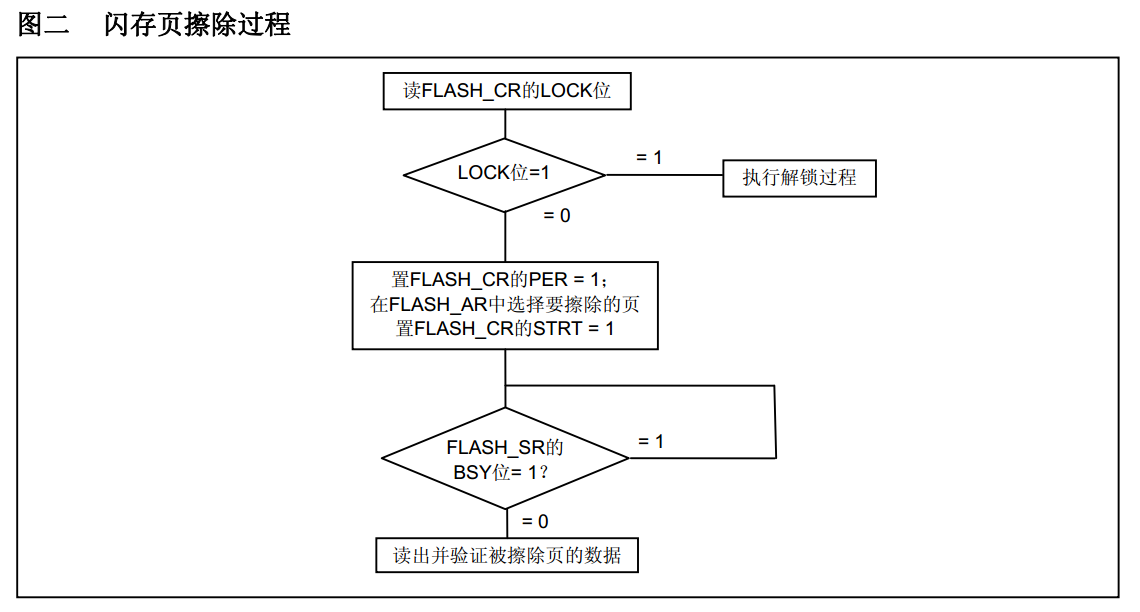

闪存页擦除

STM32 的闪存也是写入前必须擦除。擦除之后，所有的数据位变为 1，擦除的最小单位就是一页，1K，1024 字节。

这个也是类似的过程。

1. 解锁的流程

2. 置控制寄存器的 PER（Page Erase）位为 1，然后在 AR（Address Register）地址寄存器中选择要擦除的页，最后，置控制寄存器的 STRT 位为 1，置 STRT 为 1，也是触发条件

   STRT 为 1，芯片开始干活，然后芯片看到，PER = 1，他就知道接下来要执行页擦除，但是芯片要知道要具体擦哪一页，所以，它会继续看 AR 寄存器的数据，AR 寄存器我们要提前写入一个页的起始地址，这样芯片就会把我们指定的一页，给擦除掉。

3. 然后擦除开始之后，我们也需要等待 BSY 位。

4. 最后，读出并验证数据，这个就不用看了。

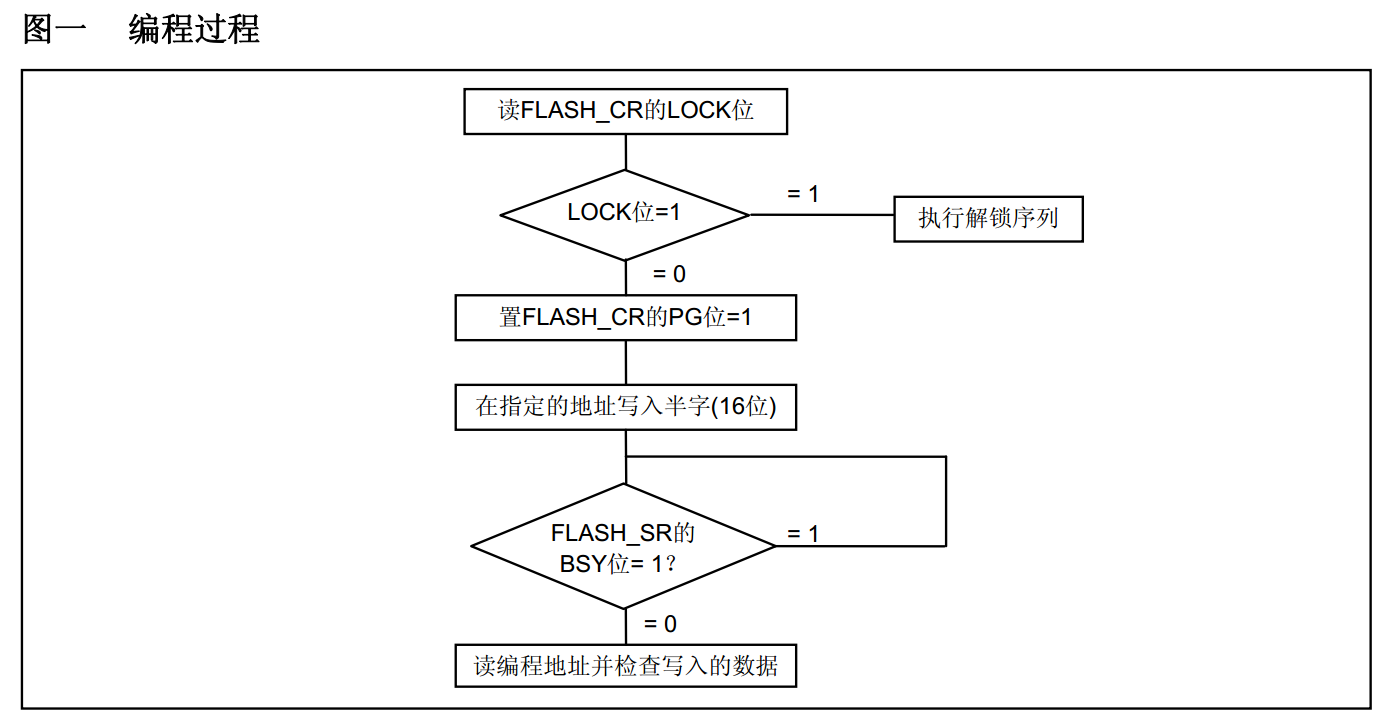

闪存写入

注意：STM32 的闪存再写入之前会检查指定地址有没有擦除，如果没有擦除就写入，STM32 则不执行写入操作，除非写入的全是 0，这一个数据是例外，因为不擦除就写入，可能会写入错误，但全写入 0 的话，写入肯定是没问题的。

1. 第一步，也是解锁。

2. 第二步，我们需要置控制寄存器的 PG（Programming）位为 1，表示我们即将写入数据。

3. 第三步，在指定的地址写入半字，需要用到使用指针访问存储器的 *((__IO uint16_t *)(0x08000000)) = 0x1234; 这句代码在指定地址写入数据。写入数据这个代码，就是触发开始的条件，不需要像擦除一样，置 STRT 位了。

   注意：写入操作，只能以半字的形式写入。

   在 STM32 中，有几个术语，字、半字和字节，

   • 字，Word，是 32 位数据；

   • 半字，HalfWord，是 16 位数据；

   • 字节，Byte，是 8 位数据，

   那这里只能以半字写入，意思就是只能以 16 位的形式写入，一次性，写入两个字节；

   如果你要写入 32 位，就分两次完成；

   如果想单独写入一个字节，还要保留另一个字节的原始数据的话，就只能把整页数据都读到 SRAM，再随意修改 SRAM 数据，修改全部完成之后，再把整页都擦除，最后再把整页都写回去。

   所以，如果你想像 SRAM 一样随心所欲地读写，那最好的办法就是先把闪存的一页读到 SRAM 中，读写完成后，再擦除一页，整体写回去。那回到流程图这里

4. 写入半字之后，芯片会处于忙状态，我们等待一下 BSY 清零，这样写入数据的过程就完成了。

选项字节

选项字节介绍

• RDP：写入RDPRT键（0x000000A5）后解除读保护
• USER：配置硬件看门狗和进入停机/待机模式是否产生复位
• Data0/1：用户可自定义使用
• WRP0/1/2/3：配置写保护，每一个位对应保护4个存储页（中容量）

这里是对应的 16 个字节，其中有一半的名称，前面都带了个 n，比如 RDP 和 nRDP，USER 和 nUSER，等等，这个意思就是你在写入 RDP 数据时，要同时在 nRDP 写入数据的反码，其他的这些都是一样，写入这个存储器时，要在带 n 的对应的存储器写入反码，这样写入操作才是有效的，如果芯片检测到这两个存储器不是反码的关系，那就代表数据无效，有错误，对应的功能就不执行，这是一个安全保障措施。

每个存储器的功能，去掉所有带 n 的，就剩下 8 个字节存储器了。

• RDP（Read Protect），是读保护配置位，下面有解释，在 RDP 寄存器写入 RDPRT 键，就是刚才说的 A5，然后解除读保护；如果 RDP 不是 A5，那闪存就是读保护状态，无法通过调试器读取程序，避免程序被别人窃取。

• USER，这个是一些零碎的配置位，可以配置硬件看门狗和进入停机/待机模式是否产生复位，这个了解即可。

• 第三个和第四个字节，Data0 和 Data1，这个在芯片中没有定义功能，用户可自定义使用。

• WRP（Write Protect）0、1、2、3，这四个字节，配置的是写保护。

  在中容量产品里，是每一个位对应保护 4 个存储页，4 个字节，总共 32 位，一位对应保护 4 页，总共保护 32*4 = 128 页，正好对应中容量的最大 128 页。

  对于小容量产品，也是每一位对应保护 4 个存储页，但是小容量产品最大只有 32K，所以只需要一个字节 WRP0 就行，4*8 = 32，其他 3 个字节没用到。

  对于大容量产品，每一个位只能保护 2 个存储页，这样的话 4 个字节就不够用了，所以这里规定 WRP3 的最高位，这一位直接把剩下的所有页一起都保护了，这是写保护的定义。

擦除选项字节

1. 解锁闪存

2. 检查FLASH_SR的BSY位，以确认没有其他正在进行的闪存操作

3. 解锁FLASH_CR的OPTWRE位

   解锁 CR 的 OPTWRE（Option Write Enable）位，这一步是选项字节的解锁，选项字节里面还有一个单独的锁，在解锁闪存后，还需要再解锁选项字节的锁，之后才能操作选项字节。

   解锁选项字节的话，看一下闪存模块组织的寄存器，整个闪存的锁是 KEYR，里面选项字节的小锁，是下面的 OPTKEYR（Option Key Register），解锁这个小锁，也是类似的流程，我们需要在 OPTKEYR 里，先写入 KEY1，再写入 KEY2，这样就能解锁选项字节的小锁了。

4. 设置FLASH_CR的OPTER位为1

5. 设置FLASH_CR的STRT位为1

6. 等待BSY位变为0

7. 读出被擦除的选择字节并做验证

写入选项字节

1. 解锁闪存
2. 检查FLASH_SR的BSY位，以确认没有其他正在进行的编程操作
3. 解锁FLASH_CR的OPTWRE位
4. 设置FLASH_CR的OPTPG位为1
5. 写入要编程的半字到指定的地址
6. 等待BSY位变为0
7. 读出写入的地址并验证数据

和普通的闪存写入也差不多，先检测 BSY；然后解除小锁；之后设置 CR 的 OPTPG（Option Programming）位为 1，表示即将写入选项字节；再之后，写入要编程的半字到指定的地址，这个是指针写入操作；最后，等待忙。这样写入选项字节就完成了。

器件电子签名

电子签名存放在闪存存储器模块的系统存储区域，包含的芯片识别信息在出厂时编写，不可更改，使用指针读指定地址下的存储器可获取电子签名

电子签名，其实就是 STM32 的 ID 号，它的存放区域是系统存储器，就是 FLASH 基本结构图中的系统存储器。它不仅有 BootLoader 程序，还有几个字节的 ID 号，系统存储器，起始地址是 1FFF F000。

• 闪存容量寄存器：
  地址：0x1FFF F7E0
  大小：16位

• 产品唯一身份标识寄存器：
  地址： 0x1FFF F7E8
  大小：96位

  也就是每个芯片的身份证号。每一个芯片的这 96 位数据，都是不一样的，使用这个唯一 ID 号，可以做一些加密的操作。

  比如你想写入一段程序，只能在指定设备运行，那就可以在程序的多处加入 ID 号判断，如果不是指定设备的 ID 号，就不执行程序功能，这样即使你的程序被盗，在别的设备上也难以运行。

FLSHA库函数

/*------------ 功能适用于所有STM32F10x设备 -----*/
/* 与内核运行代码有关 */
void FLASH_SetLatency(uint32_t FLASH_Latency);
void FLASH_HalfCycleAccessCmd(uint32_t FLASH_HalfCycleAccess);
void FLASH_PrefetchBufferCmd(uint32_t FLASH_PrefetchBuffer);

// 解锁。解除写保护
void FLASH_Unlock(void);

// 解锁。解除写保护
void FLASH_Lock(void);

// 擦除指定页
FLASH_Status FLASH_ErasePage(uint32_t Page_Address);

// 擦除全部
FLASH_Status FLASH_EraseAllPages(void);

// 擦除选项字节
FLASH_Status FLASH_EraseOptionBytes(void);

// 在指定地址写入字
FLASH_Status FLASH_ProgramWord(uint32_t Address, uint32_t Data);

// 在指定地址写入半字
FLASH_Status FLASH_ProgramHalfWord(uint32_t Address, uint16_t Data);

// 写入选项字节的Data0和Data1
FLASH_Status FLASH_ProgramOptionByteData(uint32_t Address, uint8_t Data);

// 设置写保护
FLASH_Status FLASH_EnableWriteProtection(uint32_t FLASH_Pages);

// 设置读保护
FLASH_Status FLASH_ReadOutProtection(FunctionalState NewState);

// 设置选项字节中USER的三个位：IWDG_SW / RST_STOP / RST_STDBY。
FLASH_Status FLASH_UserOptionByteConfig(uint16_t OB_IWDG, uint16_t OB_STOP, uint16_t OB_STDBY);

// 获取选项字节中USER的三个位：IWDG_SW / RST_STOP / RST_STDBY。
uint32_t FLASH_GetUserOptionByte(void);

// 获取写保状态
uint32_t FLASH_GetWriteProtectionOptionByte(void);

// 获取读保护状态
FlagStatus FLASH_GetReadOutProtectionStatus(void);

// 获取预期缓冲区状态
FlagStatus FLASH_GetPrefetchBufferStatus(void);

// 中断使能
void FLASH_ITConfig(uint32_t FLASH_IT, FunctionalState NewState);

// 获取指定标志位
FlagStatus FLASH_GetFlagStatus(uint32_t FLASH_FLAG);

// 清除指定标志位
void FLASH_ClearFlag(uint32_t FLASH_FLAG);

// 获取状态
FLASH_Status FLASH_GetStatus(void);

// 等待忙。也就是等待BSY=0。调用擦除、写入等等库函数时，内部已经帮我们调用过该函数了，不需要我们再调用
FLASH_Status FLASH_WaitForLastOperation(uint32_t Timeout);

/*------------ 新功能用于所有STM32F10x器件 -----*/
void FLASH_UnlockBank1(void);
void FLASH_LockBank1(void);
FLASH_Status FLASH_EraseAllBank1Pages(void);
FLASH_Status FLASH_GetBank1Status(void);
FLASH_Status FLASH_WaitForLastBank1Operation(uint32_t Timeout);

#ifdef STM32F10X_XL
/*---- 新功能仅适用于STM32F10x_XL大容量器件 -----*/
void FLASH_UnlockBank2(void);
void FLASH_LockBank2(void);
FLASH_Status FLASH_EraseAllBank2Pages(void);
FLASH_Status FLASH_GetBank2Status(void);
FLASH_Status FLASH_WaitForLastBank2Operation(uint32_t Timeout);
FLASH_Status FLASH_BootConfig(uint16_t FLASH_BOOT);
#endif

案例：读写FLASH闪存

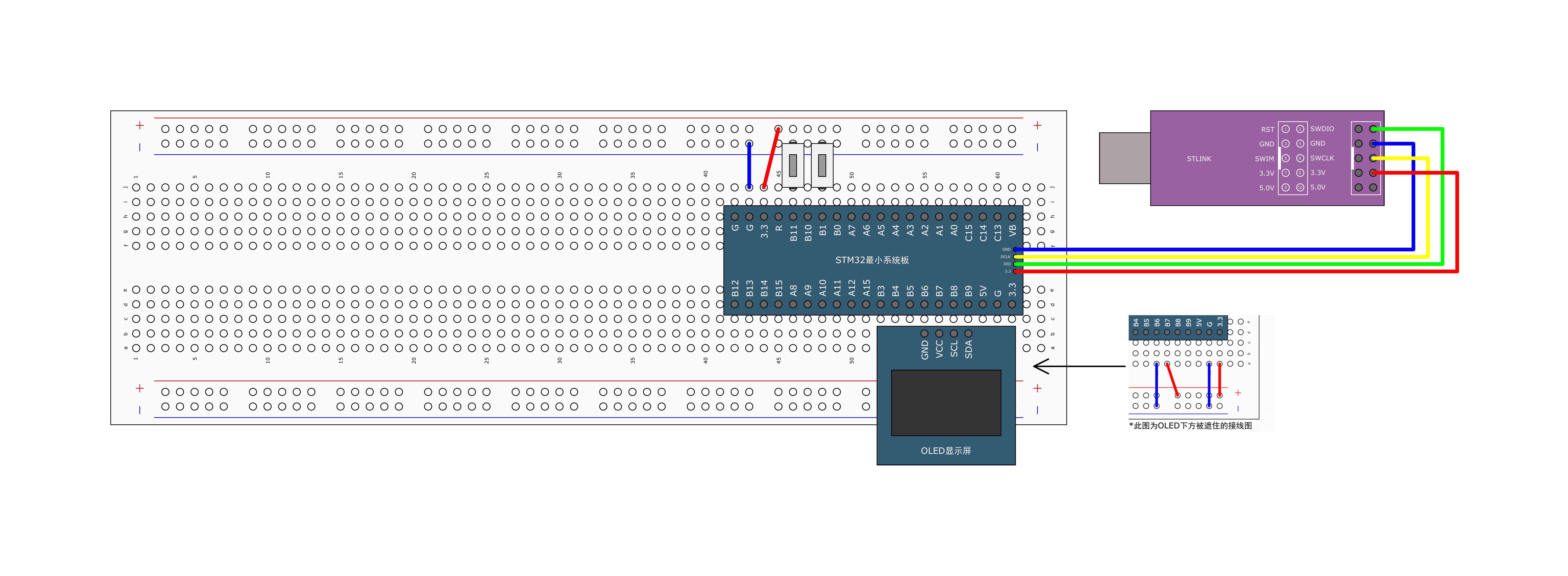

接线图

使用到的函数

// 解锁。解除写保护
void FLASH_Unlock(void);

// 解锁。解除写保护
void FLASH_Lock(void);

// 擦除指定页
FLASH_Status FLASH_ErasePage(uint32_t Page_Address);

// 擦除全部
FLASH_Status FLASH_EraseAllPages(void);

// 在指定地址写入字
FLASH_Status FLASH_ProgramWord(uint32_t Address, uint32_t Data);

// 在指定地址写入半字
FLASH_Status FLASH_ProgramHalfWord(uint32_t Address, uint16_t Data);

示例代码

main.c

#include "stm32f10x.h"                  // Device header
#include "OLED.h"
#include "Store.h"
#include "Key.h"

// 键码
uint8_t Num;

int main()
{
	OLED_Init();
	Store_Init();
	Key_Init();
	OLED_ShowHexNum(1,1,Store_Data[1],4);
	OLED_ShowHexNum(2,1,Store_Data[2],4);
	OLED_ShowHexNum(3,1,Store_Data[3],4);
	OLED_ShowHexNum(4,1,Store_Data[4],4);
	while(1)
	{
		Num = Key_Num();
		if(Num == 1)
		{
			Store_Data[1]++;
			Store_Data[2]+=2;
			Store_Data[3]+=3;
			Store_Data[4]+=4;
			Store_Save();
		}

		if(Num == 2)
		{
			Store_Clear();
		}
		OLED_ShowHexNum(1,1,Store_Data[1],4);
		OLED_ShowHexNum(2,1,Store_Data[2],4);
		OLED_ShowHexNum(3,1,Store_Data[3],4);
		OLED_ShowHexNum(4,1,Store_Data[4],4);
	}
}

Flash.c

#include "stm32f10x.h"                  // Device header

// 读指定地址下的一个字节
uint8_t Flash_ReadByte(uint32_t Addr)
{
	return *((__IO uint8_t *)(Addr));
}

// 读指定地址下的一个半字
uint16_t Flash_ReadHalfWord(uint32_t Addr)
{
	return *((__IO uint16_t *)(Addr));
}

// 读指定地址下的一个字
uint32_t Flash_ReadWord(uint32_t Addr)
{
	return *((__IO uint32_t *)(Addr));
}

// 擦除指定页
void Flash_ErasurePage(uint32_t Addr)
{
	// 解锁
	FLASH_Unlock();
	// 擦除页
	FLASH_ErasePage(Addr);
	// 上锁
	FLASH_Lock();
}

// 擦除全部
void Flash_ErasureAll()
{
	// 解锁
	FLASH_Unlock();
	// 擦除全部
	FLASH_EraseAllPages();
	// 上锁
	FLASH_Lock();
}

// 在指定地址写入半字
void Flash_WriteHalfWord(uint32_t Addr, uint16_t Data)
{
	// 解锁
	FLASH_Unlock();
	// 在指定地址写入半字
	FLASH_ProgramHalfWord(Addr, Data);
	// 上锁
	FLASH_Lock();
}

// 在指定地址写入半字
void Flash_WriteWord(uint32_t Addr, uint32_t Data)
{
	// 解锁
	FLASH_Unlock();
	// 在指定地址写入字
	FLASH_ProgramWord(Addr, Data);
	// 上锁
	FLASH_Lock();
}

Flash.h

#ifndef __Flash_H
#define __Flash_H

uint8_t Flash_ReadByte(uint32_t Addr);
uint16_t Flash_ReadHalfWord(uint32_t Addr);
uint32_t Flash_ReadWord(uint32_t Addr);

void Flash_ErasurePage(uint32_t Addr);
void Flash_ErasureAll(void);

void Flash_WriteHalfWord(uint32_t Addr, uint16_t Data);
void Flash_WriteWord(uint32_t Addr, uint32_t Data);
#endif

Store.c

#include "stm32f10x.h"                  // Device header
#include "Flash.h"

#define STORE_START_ADDRESS		0x0800FC00	// 存储的起始地址
#define STORE_COUNT				512			// 存储数据的个数

// 将闪存中的数据以半字为单位读取到RAM中
uint16_t Store_Data[STORE_COUNT];

// 初始化
void Store_Init()
{
	/*判断是不是第一次使用*/
	// 读取第一个半字的标志位，if不成立，则执行第一次使用的初始化
	if(Flash_ReadHalfWord(STORE_START_ADDRESS) == 0x7777)
	{
		// 将存储区域的所有数据都读到Store_Data数组中
		for(uint16_t i = 0;i < STORE_COUNT; i++)
		{
			Store_Data[i] = Flash_ReadHalfWord(STORE_START_ADDRESS + (i * 2));
		}
	}
	else
	{
		// 擦除指定页
		Flash_ErasurePage(STORE_START_ADDRESS);
		// 在存储的起始位置写入自定义的标志位。下次检测到该标志位说明不是第一次使用
		Flash_WriteHalfWord(STORE_START_ADDRESS, 0x7777);

		// 将存储区域的数据全部置0，除了标志位，因此i从1开始
		for(uint16_t i = 1;i < STORE_COUNT; i++)
		{
			// 每个地址对应一个字节，而这里是两个字节进行存储，所以i*2。如果四个字节进行存储则乘以四
			Flash_WriteHalfWord(STORE_START_ADDRESS + (i * 2), 0x0000);
		}
	}
}

// 保存数据
void Store_Save()
{
	// 擦除页
	Flash_ErasurePage(STORE_START_ADDRESS);
	// 将数组Store_Data的数据全部写入闪存中
	for(uint16_t i = 0;i < STORE_COUNT; i++)
	{
		Flash_WriteHalfWord(STORE_START_ADDRESS +(i * 2), Store_Data[i]);
	}
}

// 数据清零
void Store_Clear()
{
	// 将除了标志位以外的数据全部清零
	for(uint16_t i = 1;i < STORE_COUNT;i++)
	{
		Store_Data[i] = 0;
	}
	Store_Save();
}

Store.h

#ifndef __Store_H
#define __Store_H

extern uint16_t Store_Data[];

void Store_Init(void);
void Store_Save(void);
void Store_Clear(void);

#endif

Key.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"

// 初始化按键
void Key_Init()
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);

	GPIO_InitTypeDef GPIO_InitStruct;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IPU;	// 上拉输入
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_1 | GPIO_Pin_11;
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStruct);
}

// 获取按键键码
uint8_t Key_Num()
{
	uint8_t Num = 0;
	// PB11=0说明按键1按下
	if(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11) == Bit_RESET)
	{
		Delay_ms(20);
		while(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11) == Bit_RESET);
		Num = 1;
	}

	// PB1=0说明按键2按下
	if(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1) == Bit_RESET)
	{
		Delay_ms(20);
		while(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1) == Bit_RESET);
		Num = 2;
	}
	return Num;
}

Key.h

#ifndef __Key_H
#define __Key_H

void Key_Init(void);
uint8_t Key_Num(void);

#endif
