PICCOLO工程建立并点亮发光二极管全过程

软硬件环境

通用PC机：IBM T60

操作系统：Windows XP

Piccolo处理器型号：TMS320F28023PTT

仿真器：SEED-USB-XDS510PLUS

编程环境：Code Composer Studio （Version 3.3.38.2）

准备工作

1 安装Code Composer Studio;

2 安装SEED-USB-XDS510PLUS驱动；

3 下载piccolo系列处理器TI官方头文件及代码示例，并安装。

下载地址：http://focus.ti.com/docs/toolsw/folders/print/sprc832.html

工程建立步骤

1 配置目标板

(1) 打开目标板配置程序

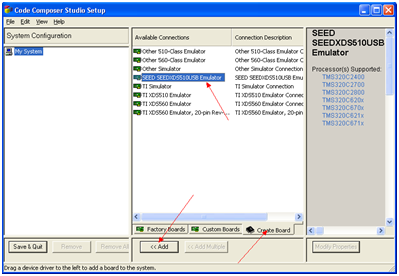

(2) 在窗口中点击Create Board,然后选SEED SEEDXDS510USB Emulator,最后点Add

(3) 在弹出的窗口中首先给目标板配置输入名称，不固定这里写F28023 SEEDXDS510USB Emulator；然后选择仿真器配置文件如下图，最后点Next，再点Finish。

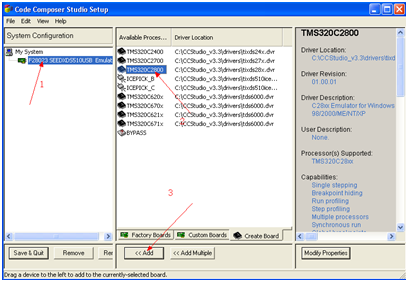

(4) 给配置添加处理器如下图：

(5) 在弹出的窗口中添加GEL文件，由于我用的芯片为tms320f28023，所以在安装的TI官方头文件目录中的DSP2802x_common/gel内找到f28023.gel文件，如下图所示添加到配置中，最后点OK。

(6)到此配置目标板完成，点Save & Quit按钮，打开CCS环境。这时可以测试一下，目标板上电，连接仿真器，点Debug下的connect已经可以和目标板正常连接了。

2 建立工程

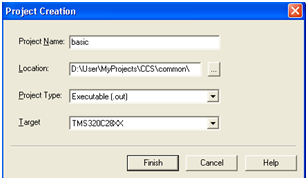

1. 点Project/new，输入工程路径及工程名



2. 给工程添加必要文件，包括头文件（.h）、库文件（.lib）、CMD文件（.cmd）、源文件（.c .asm）。

   最好将TI官方头文件安装目录的DSP2802x_common 和DSP2802x_headers 文件夹复制到工程目录中，方便管理。

   添加头文件：

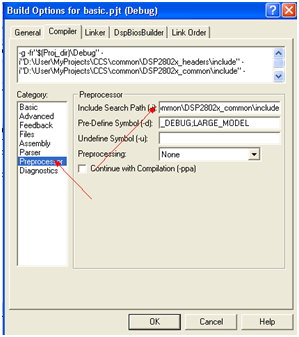

   右键点击工程名，选择Build Options，在Compiler标签内点Preprocessor，在右侧的Include Search Path内输入头文件路径，官方的头文件在DSP2802x_common 和DSP2802x_headers 文件夹内的include下，多个头文件路径用分号隔开。我的工程在这里输入"D:\User\MyProjects\CCS\common\DSP2802x_headers\include; D:\User\MyProjects\CCS\common\DSP2802x_common\include"不含引号。



   添加其他文件的方法：右键点击工程名选择Add Flies to Project，然后在对话框的文件类型中选择需要的类型。

   添加库文件：

   rts2800_ml.lib;在CCS V3.3的安装目录下的\C2000\cgtools\lib内可以找到。

   添加CMD文件：

   一般调试，分别添加\DSP2802x_common\cmd下的28023_RAM_lnk.cmd（根据实际芯片型号选择）和\DSP2802x_headers\cmd下的DSP2802x_Headers_nonBIOS.cmd即可。

   添加源文件：

   安需添加，这里完成点亮LED，只需添加\DSP2802x_headers\source下的DSP2802x_GlobalVariableDefs.c和\DSP2802x_common\source下的DSP2802x_DefaultIsr.c、DSP2802x_PieCtrl.c、DSP2802x_PieVect.c、DSP2802x_SysCtrl.c、DSP2802x_usDelay.asm。

3 配置工程

设置堆栈空间大小，右键点击工程名，选择Build Options，在Linker标签内Basic下的Stack Size一般输入0x200。

4 编写主函数，并添加到工程中

点亮一个LED。LED的阴极K接GPIO12，阳极A接GPIO5。

#include "DSP28x_Project.h"

#define LED_K GpioDataRegs.GPADAT.bit.GPIO12

#define LED_A GpioDataRegs.GPADAT.bit.GPIO5

void main(void)

{

InitSysCtrl();

DINT;

InitPieCtrl();

IER = 0x0000;

IFR = 0x0000;

InitPieVectTable();

EALLOW;

GpioCtrlRegs.GPAMUX1.bit.GPIO12 = 0; //设置GPIO12为通用IO口

GpioCtrlRegs.GPADIR.bit.GPIO12 = 1; //设置GPIO12为输出口

GpioCtrlRegs.GPAMUX1.bit.GPIO5 = 0; //设置GPIO5为通用IO口

GpioCtrlRegs.GPADIR.bit.GPIO5 = 1; //设置GPIO5为输出口

EDIS;

LED_A = 0;

LED_K = 0;

for(;;)

{



    LED_A = 0;

        DELAY_US(1000000); //延时1秒

        LED_A = 1;

        DELAY_US(1000000);

}

}

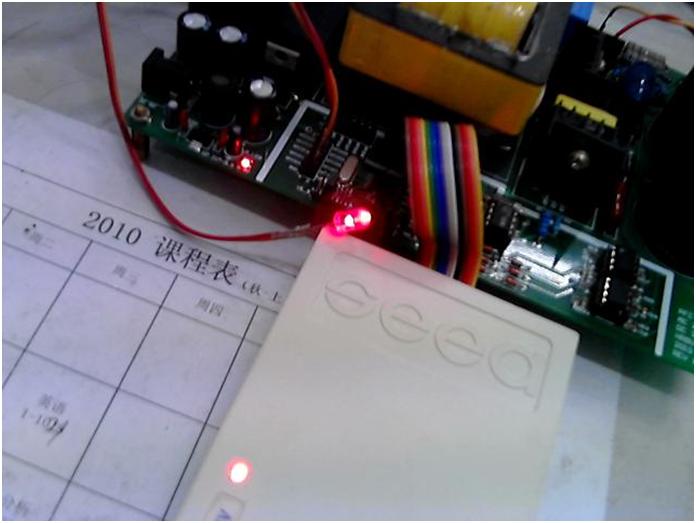

5 实际效果
