OpenCV入门（3）：初识之基础图像容器Mat详解

cv::Mat 类是用于保存图像(以及其他矩阵数据)的数据结构，该数据结构是所有 OpenCV 类和函数的核心，这是 OpenCV 库的一个关键元素，用于处理图像和矩阵（从计算和数学的角度来看，图像本质上是一个矩阵），同时 cv::Mat 数据结构结合了优雅的内存管理机制，因此，使用起来十分高效。此数据结构在应用程序开发中广泛使用，因此再进一步学习 OpenCV 前我们必须熟悉 cv::Mat 数据结构。

一、Mat 类的基本概念

  • 核心作用：存储多维、多通道的数值型数据（例如图像、矩阵、点云等）。
  • 核心优势：
    • 内存自动管理：通过引用计数（Reference Counting）实现，避免内存泄漏。
    • 高效数据共享：浅拷贝（Shallow Copy）默认共享数据，深拷贝（Deep Copy）需显式调用。
    • 灵活的数据类型：支持 uchar, float, double 等数据类型和多种通道数（如 RGB 图像为 3 通道）。

二、Mat 类的数据结构

下面给出 OpenCV 中 Mat 类的一个粗略定义如下：

class CV_EXPORTS Mat
{
public:
    // ... a lot of methods ...
    int type() const;
    int depth() const;
    int channels() const;
    ...

    /*! includes several bit-fields:
         - the magic signature
         - continuity flag
         - depth
         - number of channels
     */
    int flags;
    //! the array dimensionality, >= 2
    int dims;
    //! the number of rows and columns or (-1, -1) when the array has more than 2 dimensions
    int rows, cols;
    //! pointer to the data
    uchar* data;

    //! pointer to the reference counter;
    // when array points to user-allocated data, the pointer is NULL
    int* refcount;

    // other members
    ...
};

关键属性

属性 描述
dims 矩阵的维度（如 2D 图像为 2 维）
rows, cols 2D 矩阵的行数和列数（仅当 dims=2 时有效）
data 指向实际数据的指针（uchar* 类型）
type() 数据类型和通道数（如 CV_8UC3 表示 8 位无符号 3 通道）
depth() 位数（8 位，32位等等）
channels() 通道数（如灰度图=1，RGB=3）

数据类型与通道表示

OpenCV 使用宏 CV_<位数><符号><类型>C<通道数> 定义数据类型，例如：

  • CV_8UC1: 8 位无符号单通道（灰度图）
  • CV_32FC3: 32 位浮点型 3 通道（RGB 浮点数据）

三、构造函数

（1）默认构造函数

// 默认构造（空矩阵）
cv::Mat mat;

默认构造函数：生成一个矩阵并由 OpenCV 提供的函数（一般是 Mat::create() 和 cv::imread()）来分配储存空间。

  • Mat 类可以分为两个部分：矩阵头和指向像素数据的矩阵指针。

  • 矩阵头：包括数字图像的矩阵尺寸、存储方法、存储地址和引用次数等，矩阵头的大小是一个常数，不会随着图像的大小而改变。

  • 但是保存图像像素数据的矩阵则会随着图像的大小而改变，通常数据量会很大，比矩阵头大几个数量级。

  • 这样，在图像复制和传递过程中，主要的开销是由存放图像像素的矩阵而引起的。因此，OpenCV使用了引用次数，当进行图像复制和传递时，不再复制整个Mat数据，而只是复制矩阵头和指向像素矩阵的指针，例如：

cv::Mat a ;                 // 默认构造函数，创建矩阵头
a = cv::imread("test.jpg"); // 读入图像，矩阵指针指向该像素数据
cv::Mat b = a ;             // 复制

上面的 a，b 有各自的矩阵头，但是其矩阵指针指向同一个矩阵（共享内存），也就是其中任何一个改变了矩阵数据都会影响另外一个。那么，多个 Mat 共用一个矩阵数据，最后谁来释放矩阵数据呢？

这就是引用计数的作用，当 Mat 对象每被复制一次时，就会将引用计数加 1，而每销毁一个 Mat 对象（共用同一个矩阵数据）时引用计数会被减 1，当引用计数为 0 时，矩阵数据会被清理。


（2）常用构造函数——1

cv::Mat::Mat(int rows,int cols,int type)

重载的构造函数，这也是常用构造函数之一，在创建对象同时，提供矩阵的大小（rows，行数；cols ，列数），以及存储类型（type），该类型表示矩阵中每一个元素在计算机内存的存储类型，如CV_8UC3，具体含义为 “3 通道 8 位无符号数”。

示例：

Mat src(10,10,CV_32FC3);  // 表示src是一个10*10的矩阵，且矩阵元素以32位float型存储

类似，OpenCV 还提供了一种 Size() 数据结构来构造 Mat 对象。


（3）常用构造函数——2

cv::Mat::Mat(Size size,int type )

Size 类等效于一个成对数据，size::Size(cols,rows)，特别注意 cols 和 rows 的位置

示例：

Mat src1(3, 4, CV_32FC3);
Mat src2(Size(3, 4), CV_32FC3);
cout << "src1.rows=" << src1.rows << " src1.cols=" << src1.cols <<endl;
cout << "src2.rows=" << src2.rows << " src2.cols=" << src2.cols << endl;
cout << "src1.size="<<src1.size() << endl <<"src2.size=" << src2.size() <<endl;

不得不说，这个 Size 类的数据结构有点 “反人类”，但这样做的好处是方便了计算机内部的运算（比如 OpenCV 很多函数计算 Size 相关的数据也是按这个顺序来的，具体为什么这样，可能是行业标准）；

还有，我们平时所说分辨率，也是 Size 的类型，比如屏幕分别率 1440*900，其中 cols=1440，rows=900；


（4）常用构造函数——3

cv::Mat::Mat(int ndims,const int *  sizes,int type,const Scalar& s)

该构造函数与使用了Scalar参数，作用是能够通过Scalar数据类来初始化元素值，例如，我们要生成一张白色背景的图片：

Mat src1(300, 400, CV_8UC3, Scalar(0,0,255));
imshow("test", src1);

其中，（0,0,255）对应以 8 位无符号数存储，BGR 色域的红色值。


（5）常用构造函数——4

cv::Mat::Mat(const Mat & m)

引用 m 矩阵，注意，这里是引用值。

四、成员函数

4.1 at函数

at 函数的功能是访问矩阵元素，根据不同的使用场景，有多个重载函数可供选择。 如，访问一个二维的矩阵，可用 at 函数原型为：

_Tp& cv::Mat::at(int i0,int i1)

示例：

Mat src = imread("test.jpg");
int elem = src.at<int>(0,0);

访问 test.jpg 图像的（0 , 0）元素


4.2 channels函数

int cv::Mat::channels() const

返回图像的通道数


4.3 clone函数

Mat cv::Mat::clone() const // 深拷贝（独立内存）

矩阵复制


4.4 convertTo函数

void cv::Mat::convertTo(OutputArray m,int rtype,double alpha = 1,double beta = 0)   const

转换矩阵存储类型，具体计算公式如下：

m(x,y)=saturate_cast<rType>(α(∗this)(x,y)+β)

m 是输入矩阵，rtype 是目标类型，alpha 是放缩系数，beta 是增减标量


4.5 copyTo函数

void cv::Mat::copyTo(OutputArray    m) const

从 m 矩阵复制 data 数据单元，与 clone 函数的作用类似


4.6 create函数

void cv::Mat::create(int rows,int cols,int type)

分配矩阵的存储单元，一般和默认构造函数配合使用


4.7 depth函数

int cv::Mat::depth() const

返回图像深度，即矩阵元素的存储方式


4.8 diag函数

Mat cv::Mat::diag(int d = 0) const

提取矩阵的对角元素


4.9 mul函数

MatExpr cv::Mat::mul(InputArray m,double scale = 1) const

矩阵的乘法


4.10 inv函数

MatExpr cv::Mat::inv(int method = DECOMP_LU) const

求逆矩阵


4.11 t函数

MatExpr cv::Mat::t() const

求转置矩阵


4.12 total函数

size_t cv::Mat::total() const

返回矩阵的元素总个数，如 30*40 的图像，存在 1200 个像素点


4.13 pop_back函数

object.pop_back();    // object是一个矩阵，该函数功能是弹出最后一行元素

4.14 release函数

在必要的情况下，递减引用计数并释放该矩阵。

void Mat::release()

该方法递减与矩阵的数据关联的引用计数。当引用计数减为 0 时，矩阵的数据将被释放，数据和引用计数器指针设置为 NULL。如果矩阵头指向外部数据集 （见 Mat::Mat()）， 引用计数为 NULL，并且该方法在这种情况下无效。

可以手动调用此方法强制矩阵数据释放。但由于这种方法在析构函数中是自动调用的，或以更改数据指针的其他方法，因此通常不需要调用这个函数。在支持它的平台上，引用计数器递减并检查是否为 0 是一个原子操作。因此，在不同的线程异步调用相同的矩阵是安全的操作。


4.15 Mat::ones()函数

Mat m = Mat::ones(2, 2, CV_8UC3); // 相当于：Mat m = Mat(2, 2, CV_8UC3, 1);

相当于每个像素的第一个通道为 1，其余两个通道为 0；


4.16 Mat::zeros()函数

Mat m = Mat::zeros(2, 2, CV_8UC3);

相当于创建一张黑色的图，每个像素的每个通道都为 0,Scalar(0,0,0)；

五、使用 Mat 创建与初始化图像

可以通过 Mat 类创建和初始化图像。


5.1 创建图像

创建图像：可以创建一个指定大小和类型的图像。

cv::Mat newImage(480, 640, CV_8UC3, cv::Scalar(0, 0, 255)); // 创建一个640x480的红色图像

示例：

#include <QApplication>
#include <QDebug>

// 添加相关头文件和包
#include <opencv2/highgui/highgui.hpp>

int main(int argc, char *argv[])
{
    QApplication a(argc, argv);

    // 创建一个640x480的红色图像
    cv::Mat newImage(480, 640, CV_8UC3, cv::Scalar(0, 0, 255));

    // 显示图像
    cv::imshow("newImage", newImage);

    return a.exec();
}

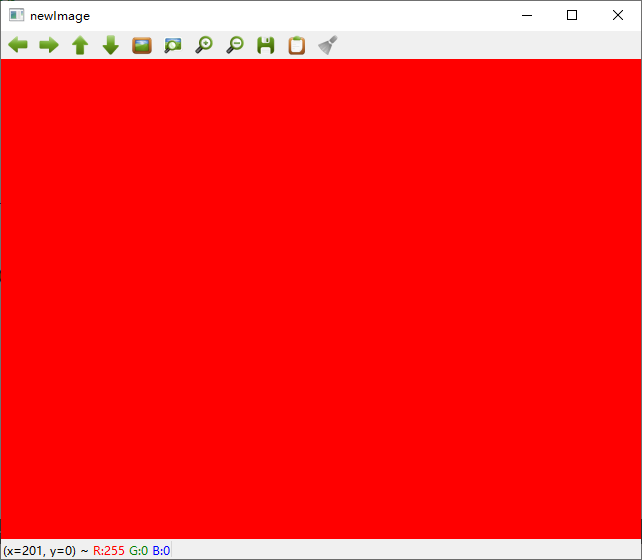

显示图像如下所示：



5.2 初始化图像

初始化图像：可以使用 setTo 方法初始化图像。

image.setTo(cv::Scalar(0, 255, 255)); // 将图像初始化为黄色

示例：

#include <QApplication>
#include <QDebug>

// 添加相关头文件和包
#include <opencv2/highgui/highgui.hpp>

int main(int argc, char *argv[])
{
    QApplication a(argc, argv);

    // 创建一个640x480的红色图像
    cv::Mat newImage(480, 640, CV_8UC3, cv::Scalar(0, 0, 255));

    // 将图像初始化为黄色
    newImage.setTo(cv::Scalar(0, 255, 255));

    // 显示图像
    cv::imshow("newImage", newImage);

    return a.exec();
}

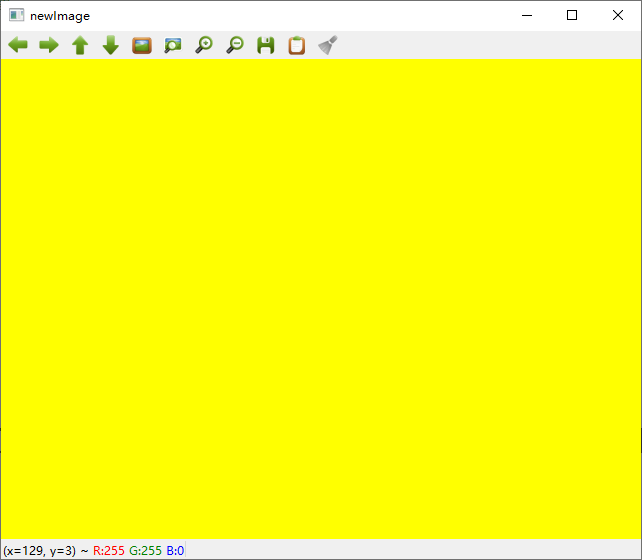

显示图像如下所示：



六、数据访问与修改

元素访问（2D 矩阵）

// 方法 1: ptr<T>(行号) + 列号（高效连续访问）
for (int r = 0; r < mat.rows; r++) {
    uchar* row_ptr = mat.ptr<uchar>(r);
    for (int c = 0; c < mat.cols; c++) {
        row_ptr[c] = 255; // 设置为 255（例如灰度图）
    }
}

// 方法 2: at<T>(行, 列)（适合随机访问）
cv::Mat float_mat(100, 100, CV_32FC3);
float_mat.at<cv::Vec3f>(10, 20) = cv::Vec3f(1.0, 2.0, 3.0); // 3 通道浮点数据

多维矩阵访问

// 3D 矩阵（尺寸为 dim1×dim2×dim3）
int dim1 = 3, dim2 = 4, dim3 = 5;
cv::Mat mat(3, sizes, CV_8UC1); // sizes = {3,4,5}
uchar* data_ptr = mat.data;
for (int i = 0; i < dim1; i++) {
    for (int j = 0; j < dim2; j++) {
        for (int k = 0; k < dim3; k++) {
            // 计算偏移量（需根据 step 调整）
            long offset = i * mat.step[0] + j * mat.step[1] + k;
            data_ptr[offset] = 100;
        }
    }
}

七、内存管理与拷贝机制

引用计数（浅拷贝）

  • 默认行为：多个 Mat 对象共享同一数据块，通过引用计数跟踪使用者数量。
  • 写时复制（Copy-on-Write）：当修改数据时，若引用计数 >1，则自动深拷贝数据。

显式深拷贝

cv::Mat mat1 = cv::Mat::ones(100, 100, CV_8UC1);
cv::Mat mat2 = mat1.clone(); // 深拷贝（独立内存）
cv::Mat mat3;
mat1.copyTo(mat3);           // 另一种深拷贝方式

八、实战技巧与注意事项

  • 避免直接操作 data 指针：除非明确数据布局（如 isContinuous() 为 true）。
  • 多通道数据访问：使用 cv::Vec3b（3 通道 uchar）或 cv::Vec3f（3 通道 float）。
  • 性能优化：尽量使用 OpenCV 内置函数（如 cv::add() 比遍历快得多）。
  • 错误排查：检查 mat.empty() 避免操作空矩阵。

九、代码示例：遍历 RGB 图像

Widget::Widget(QWidget *parent)
    : QWidget(parent)
{
    cv::Mat image = cv::imread("E:\\Learn\\Qt\\OpenCV_Qt\\OpenCV_Test\\demo1.jpg"); // 读取为 CV_8UC3 类型
		// 遍历图像并反转
    for (int r = 0; r < image.rows; r++) {
        cv::Vec3b* row_ptr = image.ptr<cv::Vec3b>(r);
        for (int c = 0; c < image.cols; c++) {
            cv::Vec3b& pixel = row_ptr[c];
            pixel[0] = 255 - pixel[0]; // 反转 B 通道
            pixel[1] = 255 - pixel[1]; // 反转 G 通道
            pixel[2] = 255 - pixel[2]; // 反转 R 通道
        }
    }
    // 显示
    cv::imshow("readImage", image);
}

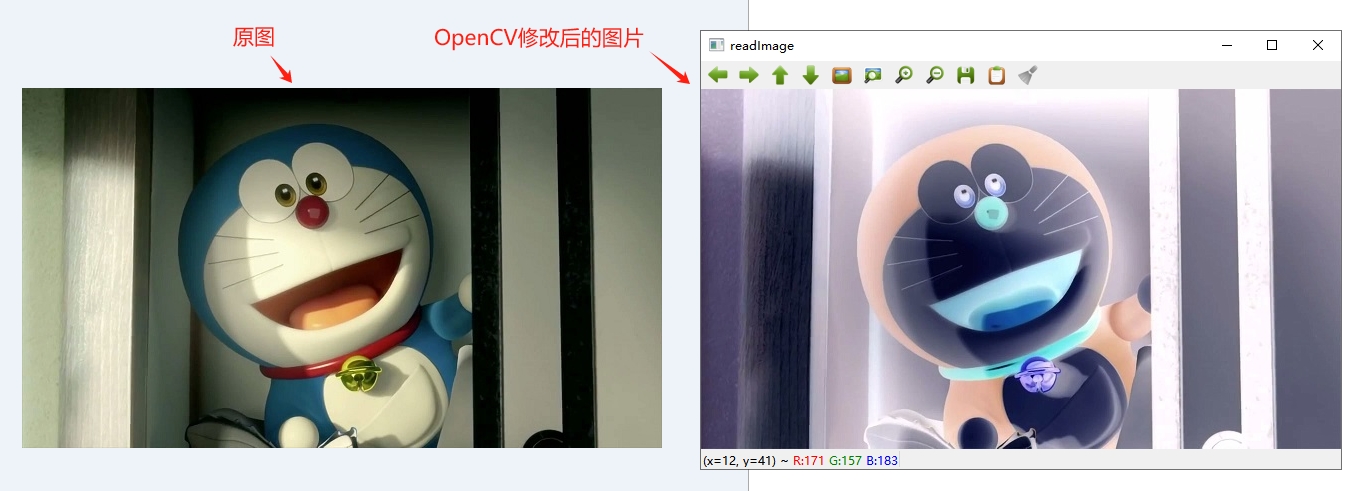

运行后如下所示：


十、综合示例

可以用下面的程序来测试 cv::Mat 数据机构的不同属性：

#include <iostream>
#include <opencv2/core.hpp>
#include <opencv2/highgui.hpp>

// 测试图像，它创建一幅图像
cv::Mat function() {
    // 创建图像
    cv::Mat ima(500, 500, CV_8U, 50);
    // 返回图像
    return ima;
}

int main(int argc, char* argv[]) {
    // 创建一个240行x320列的新图像
    cv::Mat image1(240, 320, CV_8U, 100);
    cv::imshow("Image", image1);  // 显示图像
    cv::waitKey(0);  // 等待按键

    // 重新分配一个新图像
    image1.create(200, 200, CV_8U);
    image1 = 200;

    cv::imshow("Imgae", image1); // 显示图像
    cv::waitKey(0);  // 等待按键

    // 创建一个红色的图像
    // 通道次序为BGR
    cv::Mat image2(240, 320, CV_8UC3, cv::Scalar(0, 0, 255));

    // 或者
    //cv::Mat image2(cv::Size(320, 240), CV_8UC3);
    //image2 = cv::Scalar(0, 0, 255);

    cv::imshow("Imgae", image2); // 显示图像
    cv::waitKey(0);  // 等待按键

    // 读入一幅图像
    cv::Mat image3 = cv::imread("./dog.jpg");

    // 所有这些图像都指向同一个数据块
    cv::Mat image4(image3);
    image1 = image3;  // 浅复制

    // 这些图像是源图像的副本图像
    image3.copyTo(image2);            // copyto做深复制，目标图像会调用create方法
    cv::Mat image5 = image1.clone();  // clone创建一个完全相同的新图像

    // 转换图像进行测试
    cv::flip(image3, image3, -1);

    // 检查哪些图像在处理过程中受到了影响
    cv::imshow("Imgae3", image3); // 显示图像
    cv::imshow("Imgae1", image1); // 显示图像
    cv::imshow("Imgae2", image2); // 显示图像
    cv::imshow("Imgae4", image4); // 显示图像
    cv::imshow("Imgae5", image5); // 显示图像
    cv::waitKey(0);  //等待按键

    // 从函数中读取一个灰度图像
    cv::Mat gray = function();
    // 当局部变量ima超出作用范围后，ima会被释放。但从相关引用计数器可以看到，另一个实例（即变量gray）引用了ima内部的图像数据，因此ima的内存块不会被释放

    cv::imshow("Imgae", gray); // 显示图像
    cv::waitKey(0);  // 等待按键
    return 0;
}

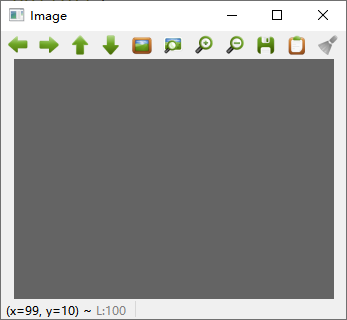

运行这个程序，如下图所示：

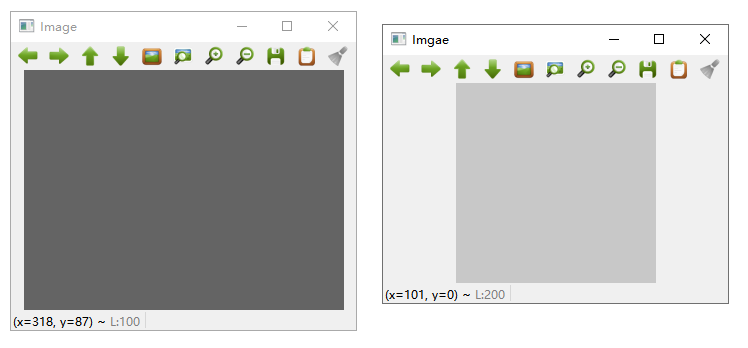

按下任意按键，会额外显示一个 200*200 的新图像界面，如下图所示：

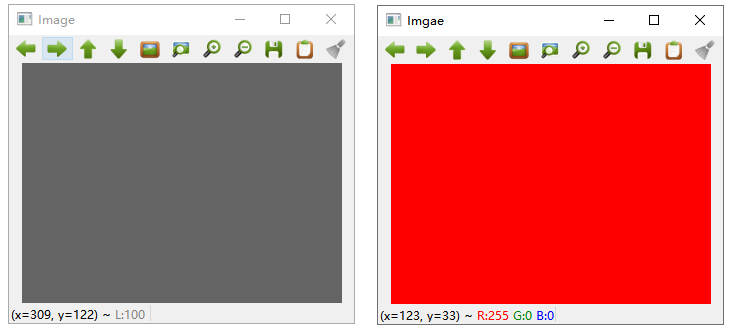

再按下任意按键，上面的新图像界面会变成 "红色图像"，如下图所示：

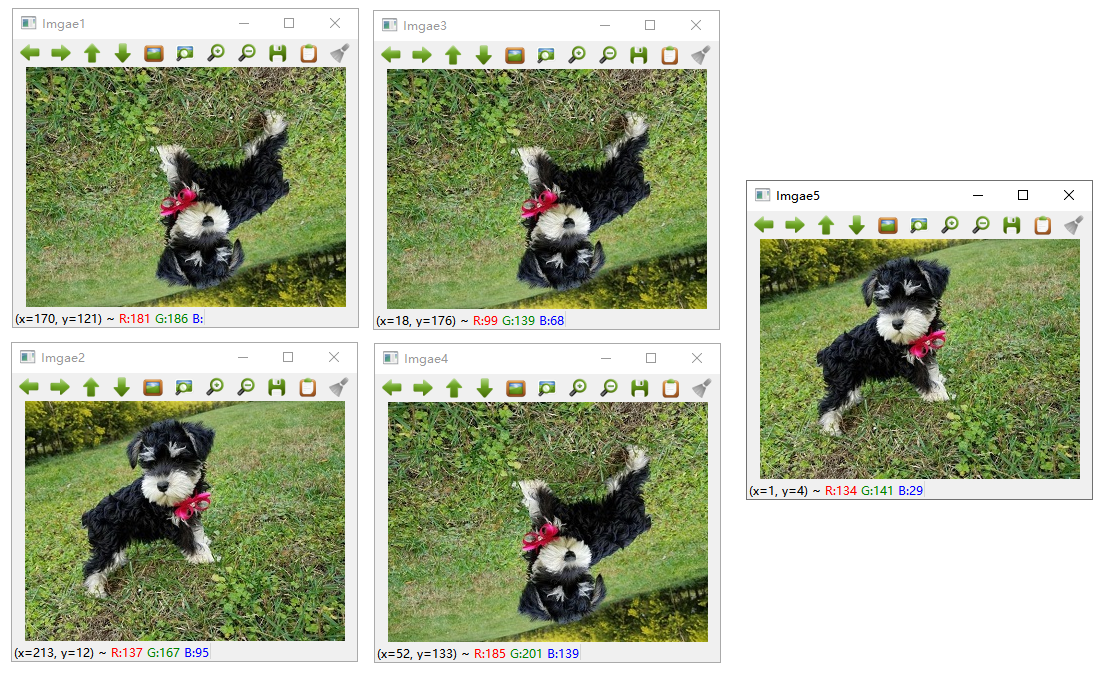

再按下任意按键，你将得到下面 5 张图像：



程序讲解

（1）新创建的 cv::Mat 对象默认大小为 0，但也可以指定一个初始大小，例如：

// 创建一个 240 行×320 列的新图像　
cv::Mat image1(240,320,CV_8U,100);

我们需要指定每个矩阵元素的类型，这里用CV_8U 表示每个像素对应 1字节（灰度图像），用字母 U 表示无符号；你也可用字母 S 表示有符号。对于彩色图像，你应该用三通道类型（CV_8UC3）。


（2）图像（或矩阵）的每个元素都可以包含多个值（例如彩色图像中的三个通道），因此 OpenCV 引入了一个简单的数据结构 cv::Scalar ，用于在调用函数时传递像素值。该结构通常包含一个或三个值。如果要创建一个彩色图像并用红色像素初始化，可用如下代码：

// 创建一个红色的图像
// 通道次序为BGR
cv::Mat image2(240, 320, CV_8UC3, cv::Scalar(0, 0, 255));

与之类似，初始化灰度图像可这样使用这个数据结构：cv::Scalar(100) 。


（3）图像的尺寸信息通常也需要传递给调用函数。我们可以用属性 cols 和 rows 来获得 cv::Mat 实例的大小。 cv::Size 结构包含了矩阵高度和宽度，同样可以提供图像的尺寸信息。另外，可以用 size() 方法得到当前矩阵的大小。当需要指明矩阵的大小时，很多方法都使用这种格式。例如，可以这样创建一幅图像：

// 创建一个未初始化的彩色图像
cv::Mat image2(cv::Size(320,240),CV_8UC3);

（4）可以随时用 create 方法分配或重新分配图像的数据块。如果图像已被分配，其原来的内容会先被释放。出于对性能的考虑，如果新的尺寸和类型与原来的相同，就不会重新分配内存

// 重新分配一个新图像
//（仅在大小或类型不同时）
image1.create(200,200,CV_8U);

（5）一旦没有了指向 cv::Mat 对象的引用，分配的内存就会被自动释放。这一点非常方便，因为它避免了 C++ 动态内存分配中经常发生的内存泄漏问题。这是 OpenCV（从第 2版开始引入）中的一个关键机制，它的实现方法是：通过 cv::Mat 实现计数引用和浅复制。因此，当在两幅图像之间赋值时，图像数据（即像素）并不会被复制，此时两幅图像都指向同一个内存块。这同样适用于图像间的值传递或值返回。由于维护了一个引用计数器，因此：只有当图像的所有引用都将释放或赋值给另一幅图像时，内存才会被释放：

// 所有图像都指向同一个数据块
cv::Mat image4(image3);
image1= image3;

（6）对上面图像中的任何一个进行转换都会影响到其他图像。如果要对图像内容做一个深复制，你可以使用 copyTo 方法，目标图像将会调用 create 方法。另一个生成图像副本的方法是 clone，即创建一个完全相同的新图像：

// 这些图像是原始图像的新副本
image3.copyTo(image2);
cv::Mat image5= image3.clone();

（7）在例子中，我们对 image3 做了修改。其他图像也包含了这幅图像，有的图像共用了同一个图像数据，有的图像则有图像数据的独立副本。查看显示的图像，找出哪些图像因修改 image3 而产生了变化。如果你需要把一幅图像复制到另一幅图像中，且两者的数据类型不一定相同，那就要使用 convertTo 方法了：

// 转换成浮点型图像[0,1]
image1.convertTo(image2,CV_32F,1/255.0,0.0);

（8）本例中的原始图像被复制进了一幅浮点型图像。这一方法包含两个可选参数：缩放比例和偏移量。需要注意的是，这两幅图像的通道数量必须相同。cv::Mat 对象的分配模型还能让程序员安全地编写返回一幅图像的函数（或类方法）：

cv::Mat function() {
  // 创建图像
  cv::Mat ima(240,320,CV_8U,cv::Scalar(100));
  // 返回图像
  return ima;
}

我们还可以从 main 函数中调用这个函数：

// 得到一个灰度图像
cv::Mat gray= function();

运行这条语句后，就可以用变量 gray 操作这个由 function 函数创建的图像，而不需要额外分配内存了。正如前面解释的，从 cv::Mat 实例到灰度图像实际上只是进行了一次浅复制。当局部变量 ima 超出作用范围后， ima 会被释放。但是从相关引用计数器可以看出，另一个实例（即变量 gray ）引用了 ima 内部的图像数据，因此 ima 的内存块不会被释放。
