OSPF项目实战

OSPF综合实战

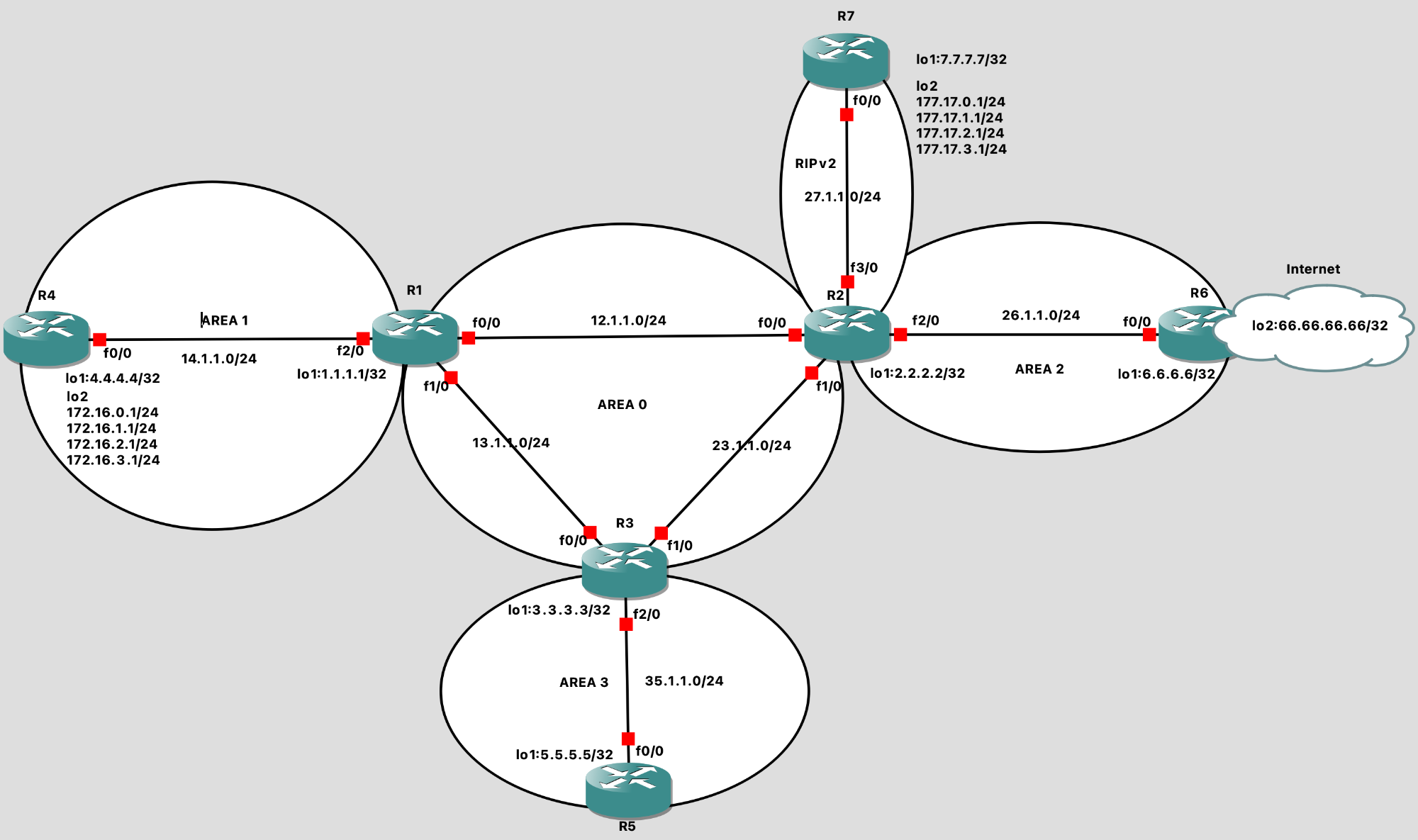

拓扑

1、为路由器配置 IP 地址，保证直连联通；

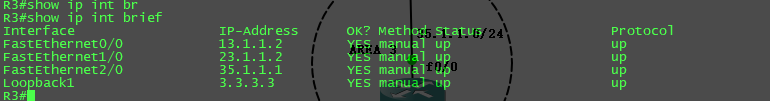

R1

R2

R3

R4

R5

R6

R7

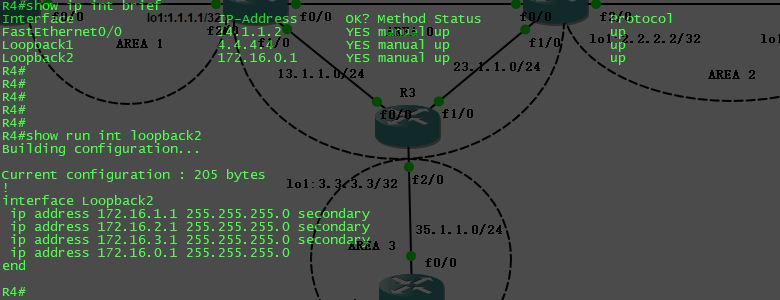

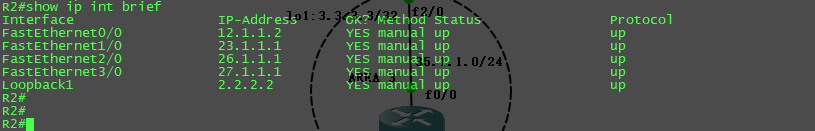

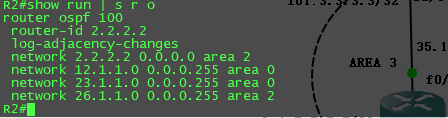

2、为每个路由器配置环回接口并指定为 RID;

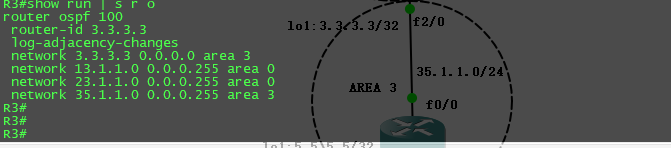

3、部署 OSPF 协议，保证 OSPF 路由域联通；

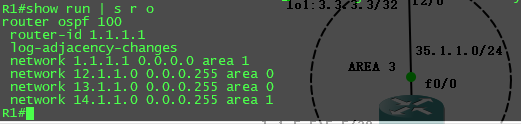

R1

R2

R3

R4

R5

R6

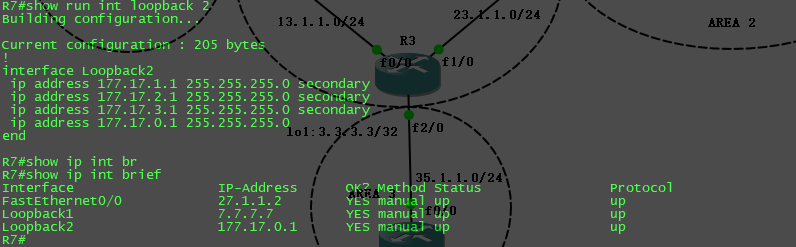

4、部署 RIPv2 协议，保证 RIP 路由域联通；

R2

R7

5、在 R1 上部署 OSPF 区域间汇总，减少OSPF 路由表体积；

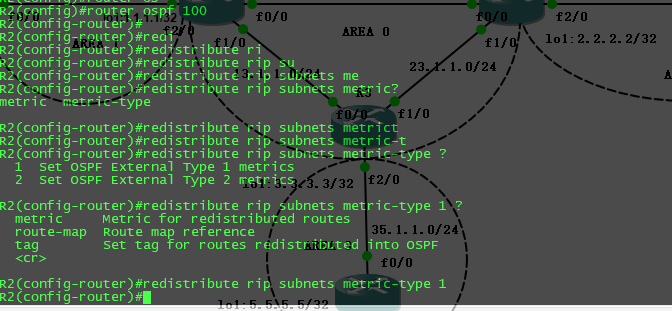

6、在 R2 上部署重分发技术，将 RIPv2 路由导入 OSPF 域，采用 E1 类型；

7、在 R2 上部署 OSPF 自治系统间汇总，减少OSPF 路由表体积；

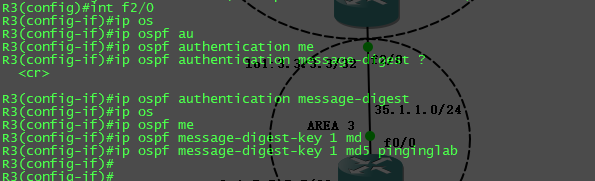

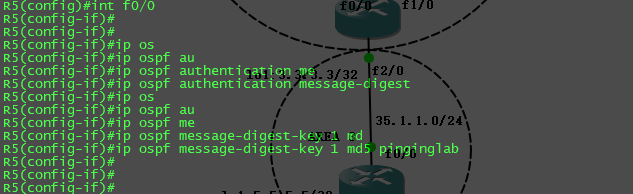

8、在 R3 和 R5 间开启链路间加密认证，密钥ID 为 1，密钥为 pinginglab；

9、在 R2 和 R6 间验证 DR/BDR 选举机制，修改 R2 接口优先级为 100，重置邻居关系，指定R2 为 DR，再将 R2 接口优先级为 0，指定 R2为 DRother，观察邻居表变化；

R2修改优先级为100，重新建立邻居关系，指定R2为DR

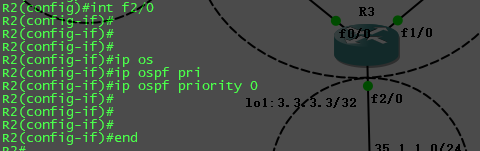

R2接口优先级修改为0，指定R2为DROTHER

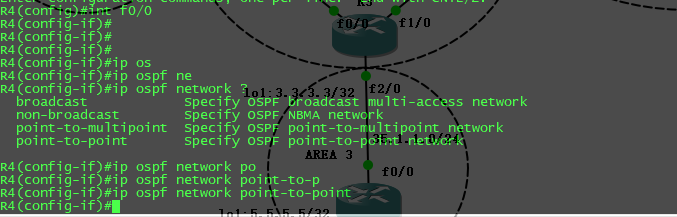

10、在 R1 和 R4 上验证 OSPF 网络类型，修改其接口类型为点对点，观察邻居表变化；

修改前

修改为点对点模式

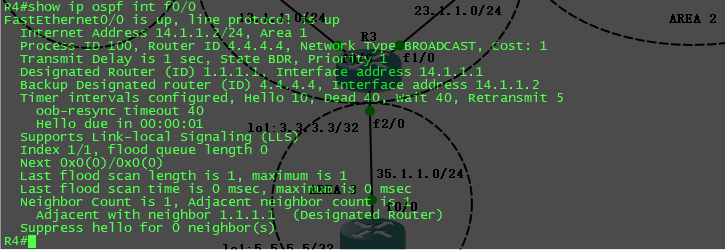

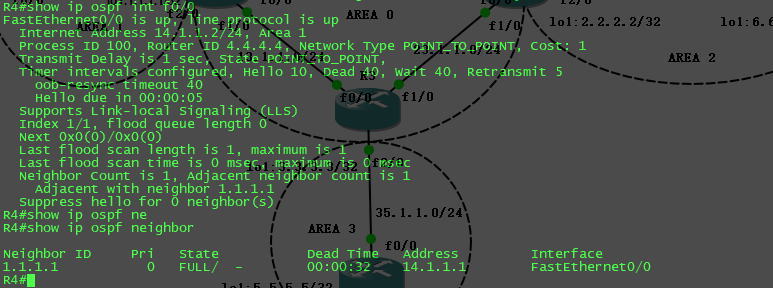

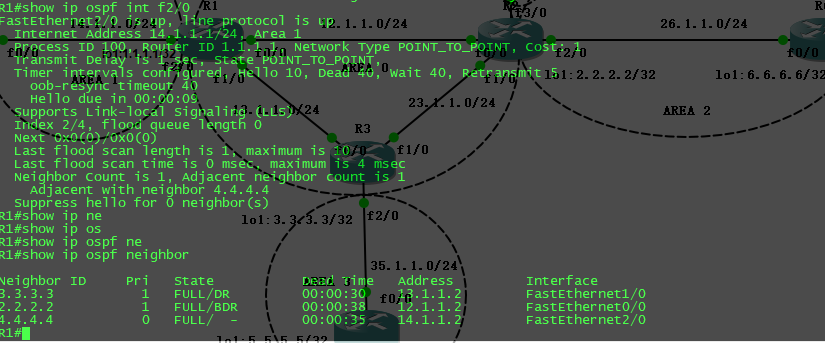

验证

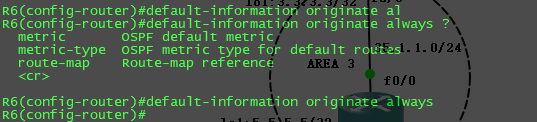

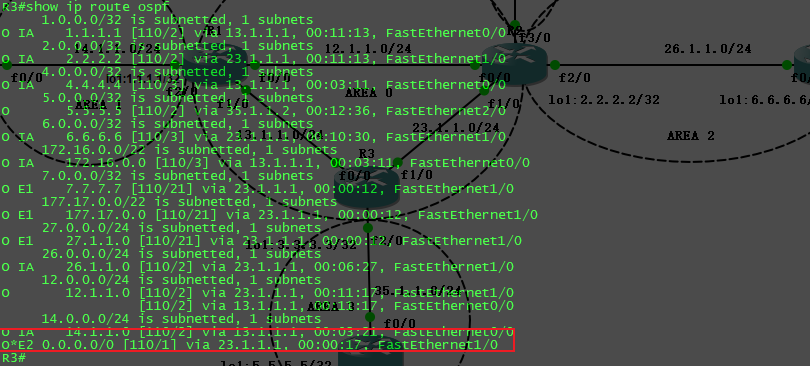

11、在 R6 上创建环回接口模拟互联网，R6下发动态默认路由，要求 OSPF 域内，能够访问到66.66.66.66/32；

12、区域 1 设置为末节区域，区域 3 设置为完全末节区域，区域 2 设置非纯末节区域，观察各区域内路由表变化；

AREA 1 修改为末节区域

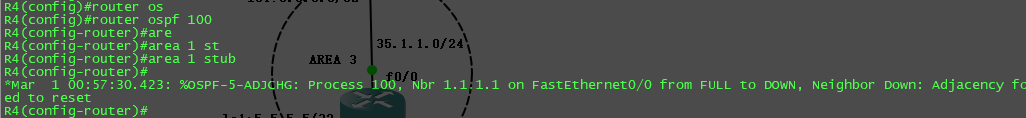

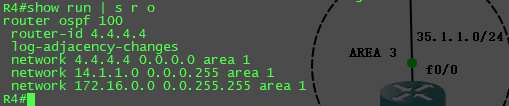

R1和R4上修改

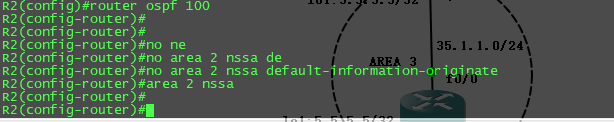

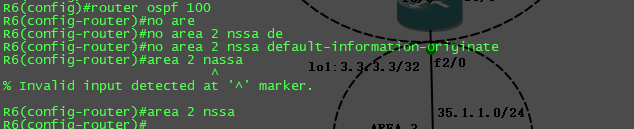

AREA 2 修改为非纯末节区域

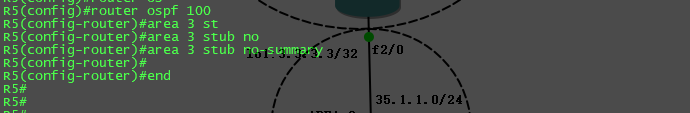

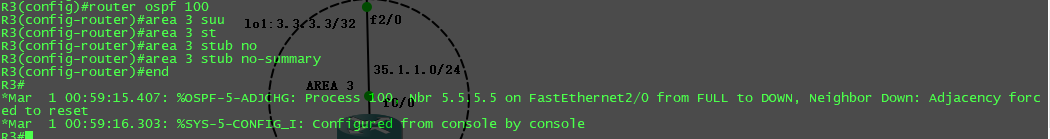

AREA 3 修改为完全末节区域

13、通过 Wireshark 抓取 OSPF LSA 链路状态通告，掌握 LSA 1、2、3、4、5、7 类

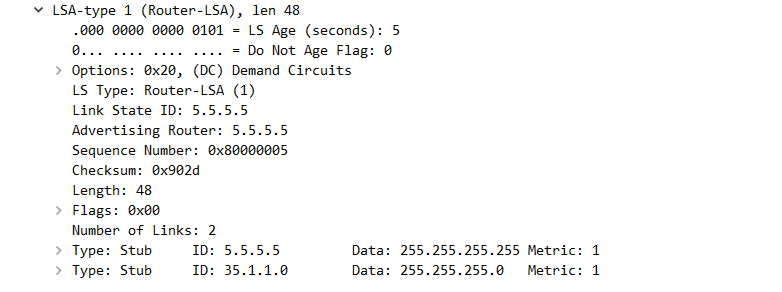

LSA1

LSA2

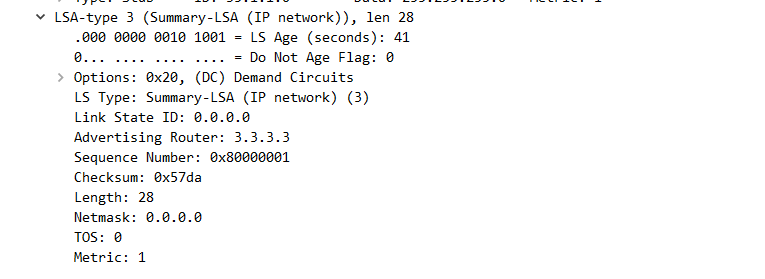

LSA3

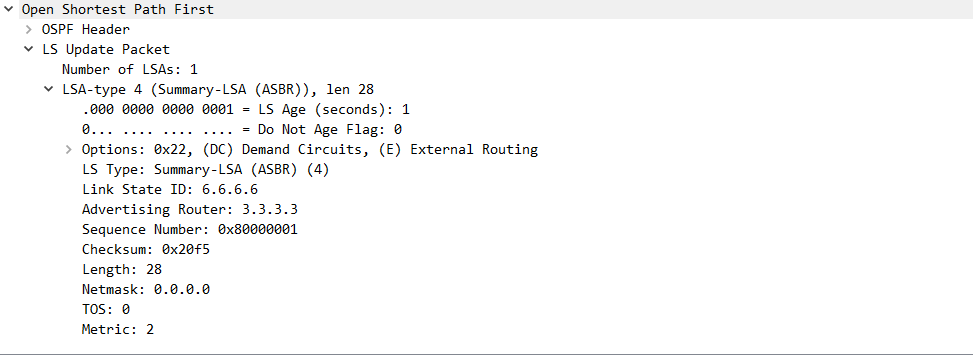

LSA4

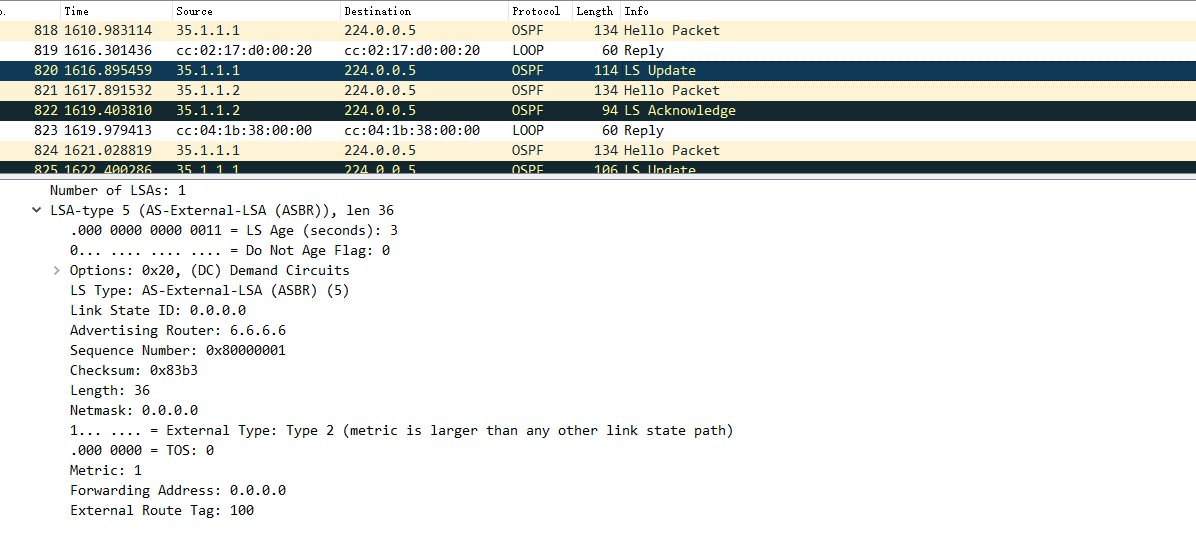

LSA5

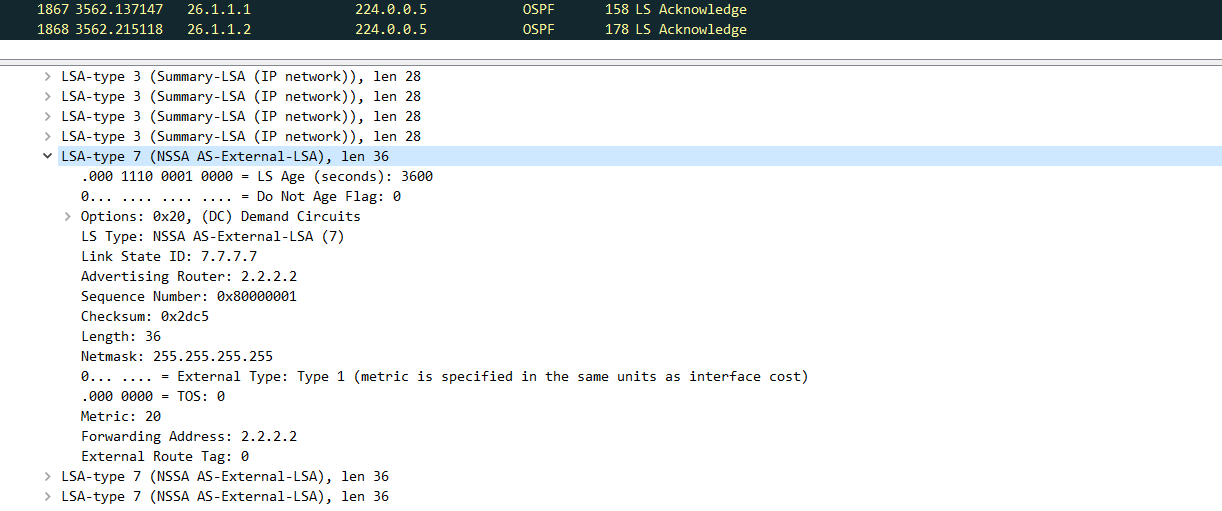

LSA7
