halcon-char_threshold阈值分割提取字符





在HDevelop中

dev_close_window ()
read_image (image, 'D:/bb/tu/2.png')
get_image_size (image, Width, Height)
dev_open_window (0, 0, Width, Height, 'black', WindowID)
dev_clear_window ()

char_threshold (image, image, Characters, 6, 95, Threshold)
*阈值分割提取字符
*图像必须是亮背景暗字符的
*第一个输入参数:图像
*第二个输入参数:要计算直方图的区域

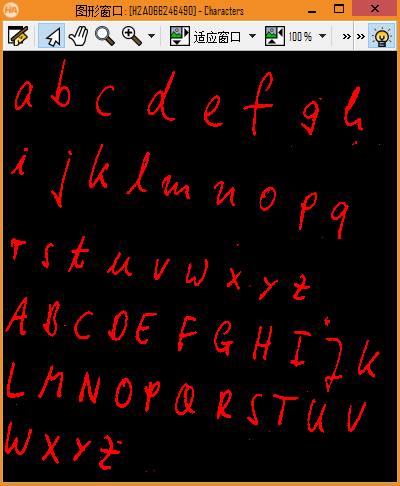

*第三个输出参数:分割的字符区域
*第四个输入参数:直方图高斯平滑的Sigma
*第五个输入参数:灰度值差异的百分比

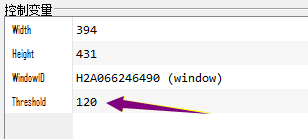

*第五个输出参数:输出计算出的阈值







在QtCreator中

  HObject  ho_image, ho_Characters;
  HTuple  hv_Width, hv_Height, hv_WindowID, hv_Threshold;

  ReadImage(&ho_image, "D:/bb/tu/2.png");
  GetImageSize(ho_image, &hv_Width, &hv_Height);
  SetWindowAttr("background_color","black");
  OpenWindow(0,0,hv_Width,hv_Height,0,"visible","",&hv_WindowID);
  HDevWindowStack::Push(hv_WindowID);
  if (HDevWindowStack::IsOpen())
    ClearWindow(HDevWindowStack::GetActive());

  CharThreshold(ho_image, ho_image, &ho_Characters, 6, 95, &hv_Threshold);
  //阈值分割提取字符
  //图像必须是亮背景暗字符的
  //第一个输入参数:图像
  //第二个输入参数:要计算直方图的区域
  //第三个输出参数:分割的字符区域
  //第四个输入参数:直方图高斯平滑的Sigma
  //第五个输入参数:灰度值差异的百分比
  //第五个输出参数:输出计算出的阈值
