halcon-binary_threshold二进制阈值

在HDevelop中




dev_update_off()

read_image (Image, 'D:/bb/tu/ma.jpg')
rgb1_to_gray(Image,Image1)
*将RGB图像转换为灰度图像

get_image_size (Image1, Width, Height)
dev_open_window(10,10,Width, Height,'black',WindowHandle)

binary_threshold (Image1, Region, 'max_separability', 'dark', UsedThresho)
*二进制阈值,在同质照明的背景下对字符的分割很有用
*该算法首先计算图像的直方图,然后使用统计矩来找到将像素划分为前景和背景的最佳阈值
*此方法仅适用于字节和uint2图像
*参数1:需要进行阈值的单通道图像 *参数2:处理后的区域 *参数3:分割方法 * 'max_separability' 调用灰度直方图的自动阈值 * 'smooth_histo' 直方图平滑 *参数4:'light' 选择灰度值大于或等于最佳阈值的所有像素* 'dark' 选择灰度值小于最佳阈值的所有像素

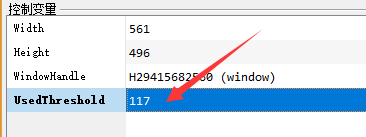

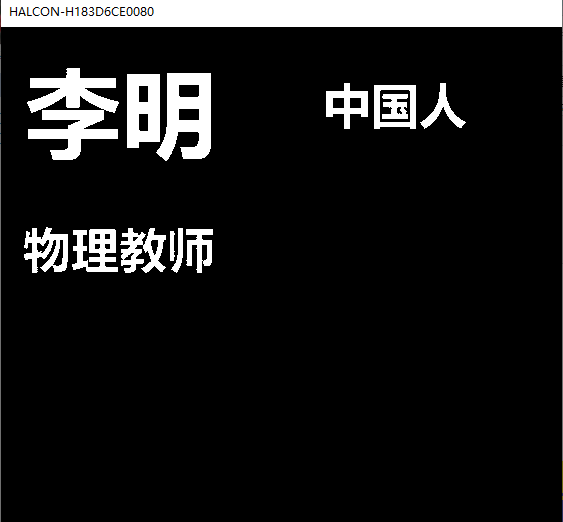

*参数5:自动阈值使用的阈值 dev_display(Region) dev_open_window(10,100,Width, Height,'black',WindowHandle1) dev_display(Image1)









在Qt Creator中

    HObject  ho_Image, ho_Image1, ho_Region;
    HTuple  hv_Width, hv_Height, hv_WindowHandle;
    HTuple  hv_UsedThresho, hv_WindowHandle1;
    ReadImage(&ho_Image, "D:/bb/tu/1.jpg");
    Rgb1ToGray(ho_Image, &ho_Image1);
    //将RGB图像转换为灰度图像

    GetImageSize(ho_Image1, &hv_Width, &hv_Height);
    SetWindowAttr("background_color","black");
    OpenWindow(10,10,hv_Width,hv_Height,0,"visible","",&hv_WindowHandle);
    HDevWindowStack::Push(hv_WindowHandle);

    BinaryThreshold(ho_Image1, &ho_Region, "max_separability", "dark", &hv_UsedThresho);
    //二进制阈值,在同质照明的背景下对字符的分割很有用
    //参数1:需要进行阈值的单通道图像
    //参数2:处理后的区域
    //参数3:分割方法
    //      'max_separability'   最大限度的可分性,
    //      'smooth_histo'       直方图平滑
    //参数4:'light'    提取灰度值>UsedThreshold的作为区域
    //      'dark'     提取灰度值<UsedThreshold的作为区域
    //参数5:自动阈值使用的阈值


    if (HDevWindowStack::IsOpen())
      DispObj(ho_Region, HDevWindowStack::GetActive());

    SetWindowAttr("background_color","black");
    OpenWindow(10,100,hv_Width,hv_Height,0,"visible","",&hv_WindowHandle1);
    HDevWindowStack::Push(hv_WindowHandle1);
    if (HDevWindowStack::IsOpen())
      DispObj(ho_Image1, HDevWindowStack::GetActive());

    int t=hv_UsedThresho.I();

    qDebug()<<t;//117
