halcon-hom_mat2d_rotate计算旋转变换矩阵

在HDevelop中






dev_update_window ('off')

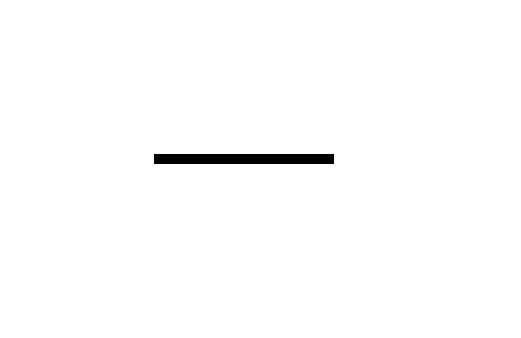

read_image(Image,'D:/bb/tu/5.jpg')

hom_mat2d_identity (HomMat2D)
*创建一个仿射变换矩阵

jiaodu:=30
tuple_rad (jiaodu, Rad)
*度转换为弧度


hom_mat2d_rotate (HomMat2D, Rad, 154, 158, HomMat2DRotate)
*计算旋转变换矩阵
*参数1：输入变换矩阵
*参数2：旋转角度(弧度)
*参数3：变换的不动点（x坐标）
*参数4：变换的不动点（y坐标）
*参数5：输出变换矩阵

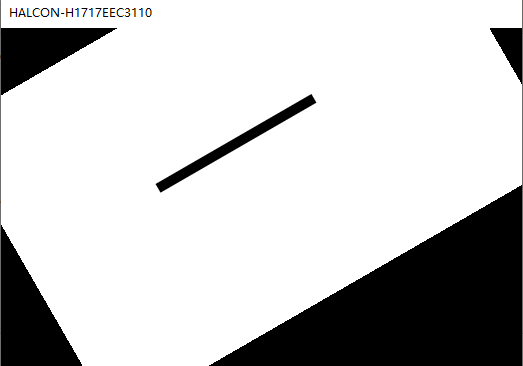

affine_trans_image (Image, ImageAffineTrans, HomMat2DRotate, 'constant', 'false')
dev_open_window(0,0,521,338,'black',WindowHandle)
dev_display(ImageAffineTrans)





在QtCreator中

    HObject  ho_Image, ho_ImageAffineTrans;
    HTuple  hv_HomMat2D, hv_jiaodu, hv_Rad, hv_HomMat2DRotate;
    HTuple  hv_WindowHandle;

    ReadImage(&ho_Image, "D:/bb/tu/5.jpg");

    HomMat2dIdentity(&hv_HomMat2D);
      //创建一个仿射变换矩阵

    hv_jiaodu = 30;
    TupleRad(hv_jiaodu, &hv_Rad);
      //度转换为弧度


    HomMat2dRotate(hv_HomMat2D, hv_Rad, 154, 158, &hv_HomMat2DRotate);
      //计算旋转变换矩阵
      //参数1：输入变换矩阵
      //参数2：旋转角度(弧度)
      //参数3：变换的不动点（x坐标）
      //参数4：变换的不动点（y坐标）
      //参数5：输出变换矩阵

    AffineTransImage(ho_Image, &ho_ImageAffineTrans, hv_HomMat2DRotate, "constant",
          "false");
    SetWindowAttr("background_color","black");
    OpenWindow(0,0,521,338,0,"visible","",&hv_WindowHandle);
    HDevWindowStack::Push(hv_WindowHandle);
    if (HDevWindowStack::IsOpen())
      DispObj(ho_ImageAffineTrans, HDevWindowStack::GetActive());
