Datacom-HCIA-03 常用协议 ARP TCP UDP ICMP

目录

• TCP/UDP
  • 传输层
  • TCP和UDP – 报文格式
  • TCP和UDP – 端口号
  • TCP的建立 - 三次握手
  • TCP的序列号与确认序列号
  • TCP的窗口滑动机制
  • TCP的关闭 - 四次挥手
• ARP
  • 数据链路层
  • 以太网与MAC地址
  • 地址解析协议 (ARP)
  • ARP的工作原理
• ICMP
  • ICMP
  • ICMP差错检测
  • ICMP错误报告
  • ICMP应用-Ping
  • ICMP应用-Ping
  • ICMP应用-Tracert
  • ICMP应用-Tracert

TCP/UDP

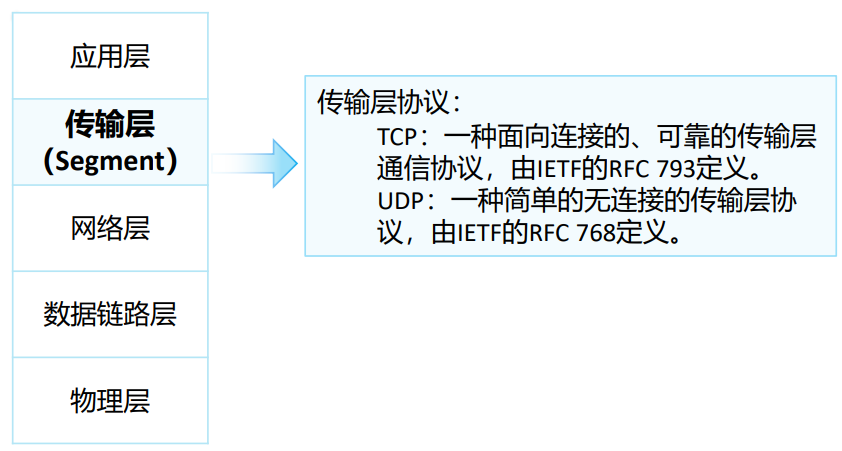

传输层

传输层协议接收来自应用层协议的数据，封装上相应的传输层头部，帮助其建立“端到端”（Port to Port）的连接。
传输层的PDU被称为Segment（段）。

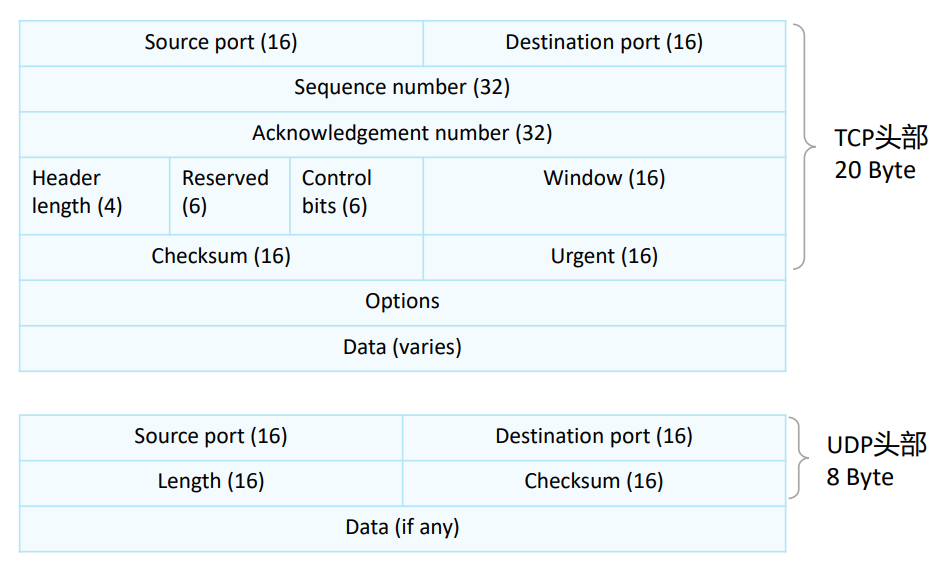

TCP和UDP – 报文格式

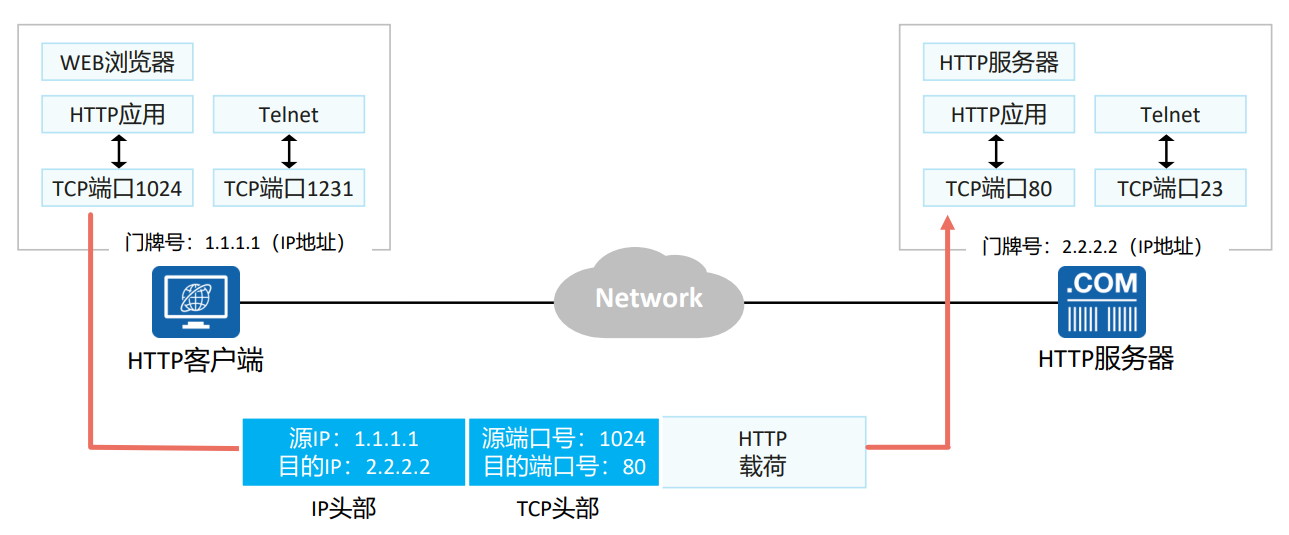

TCP和UDP – 端口号

客户端使用的源端口一般随机分配，目标端口则由服务器的应用指定；
源端口号一般为系统中未使用的，且大于1023；
目的端口号为服务端开启的应用（服务）所侦听的端口，如HTTP缺省使用80。

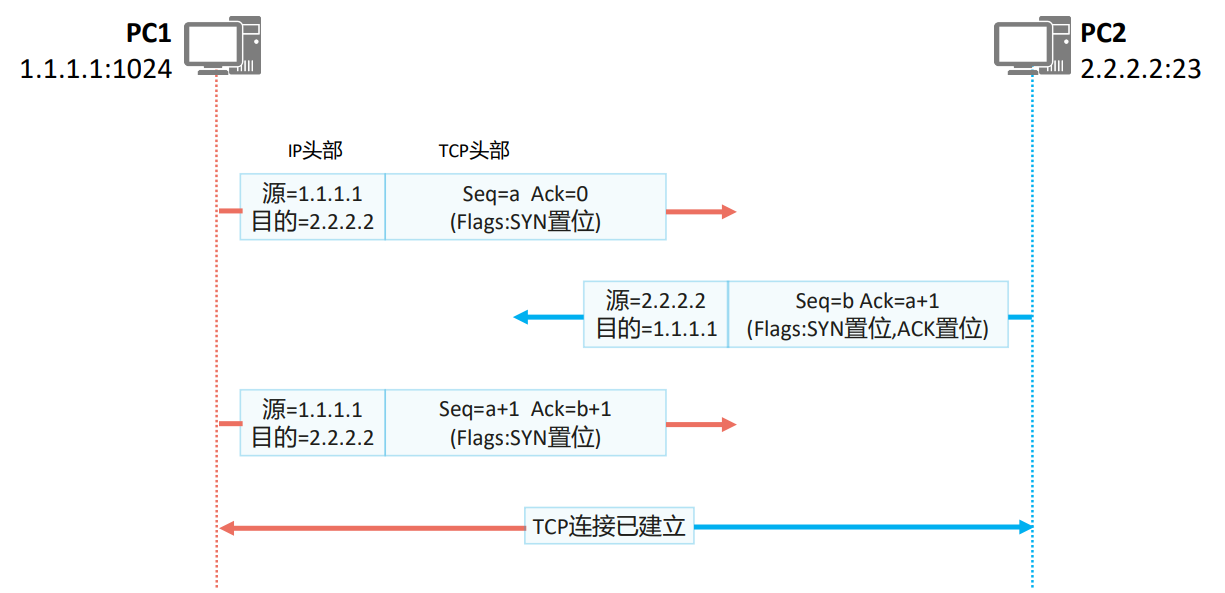

TCP的建立 - 三次握手

任何基于TCP的应用，在发送数据之前，都需要由TCP进行“三次握手”建立连接

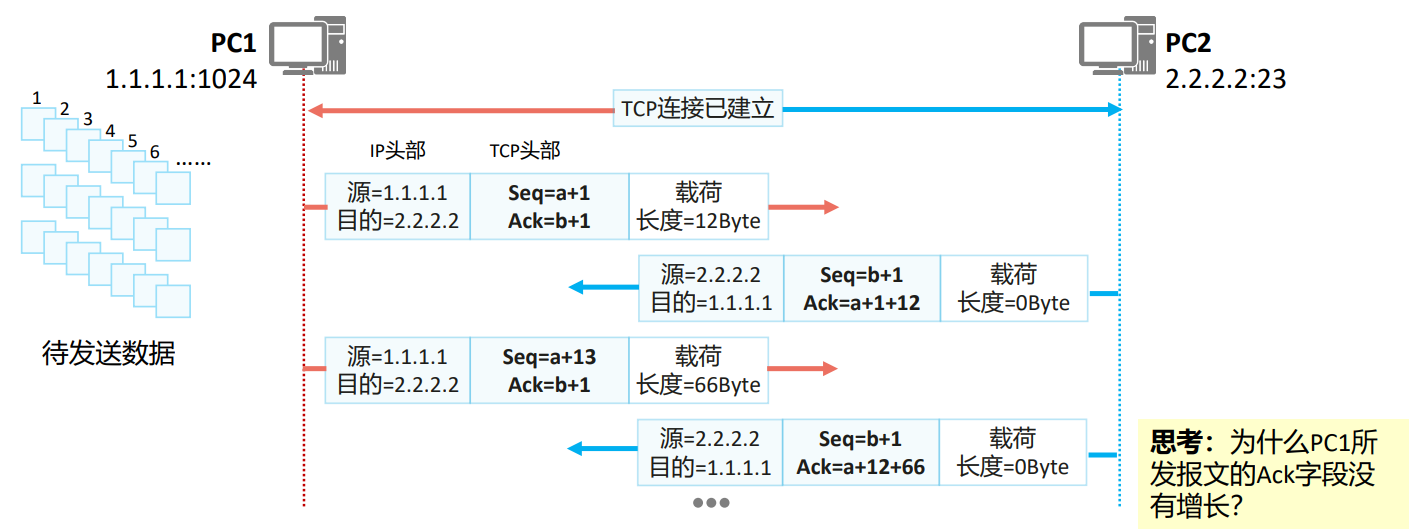

TCP的序列号与确认序列号

TCP使用序列号和确认序列号字段实现数据的可靠和有序传输

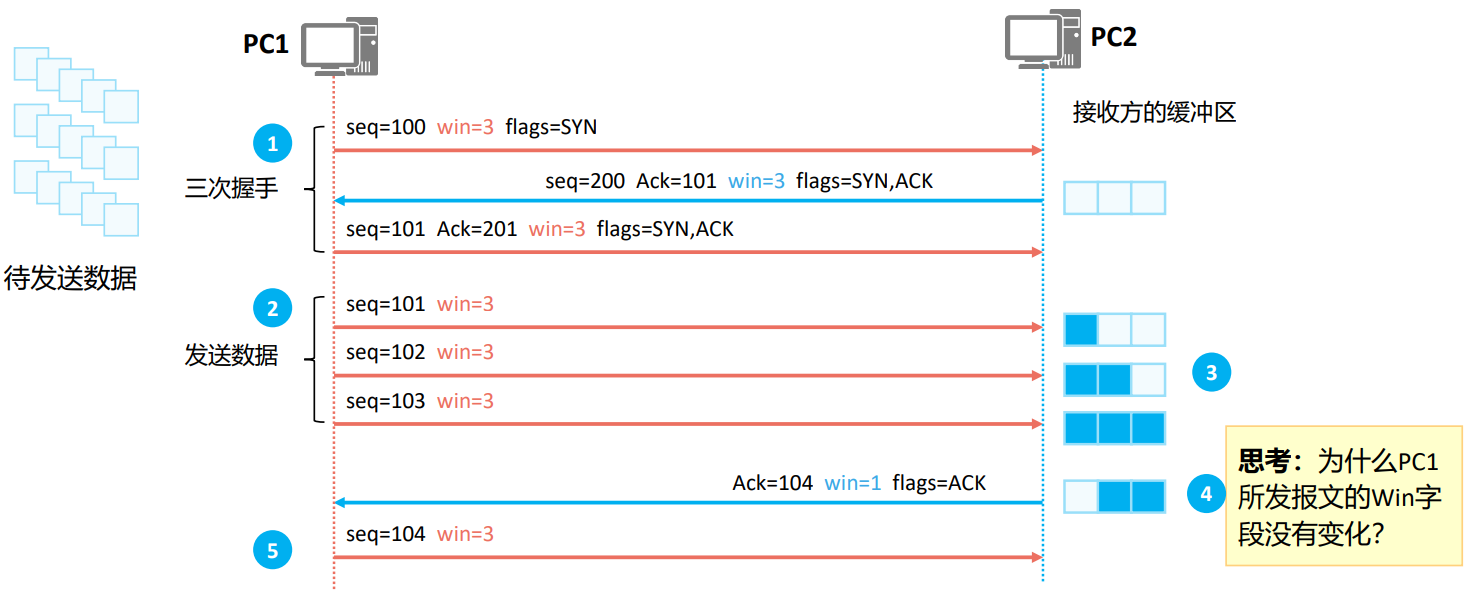

TCP的窗口滑动机制

TCP通过滑动窗口机制来控制数据的传输速率。

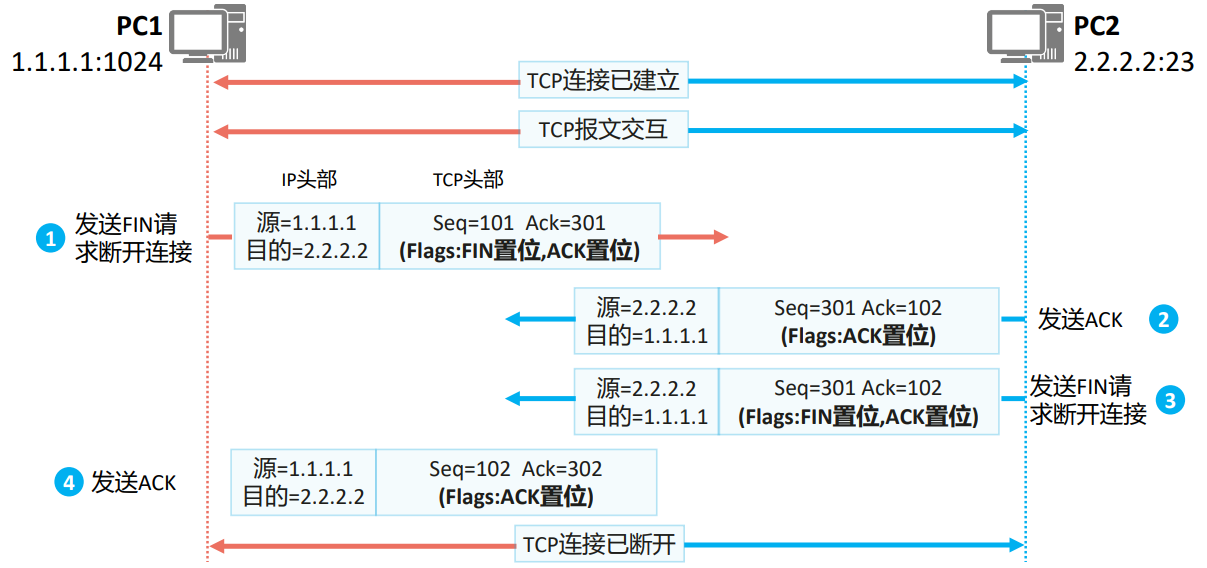

TCP的关闭 - 四次挥手

当数据传输完成，TCP需要通过“四次挥手”机制断开TCP连接，释放系统资源。

ARP

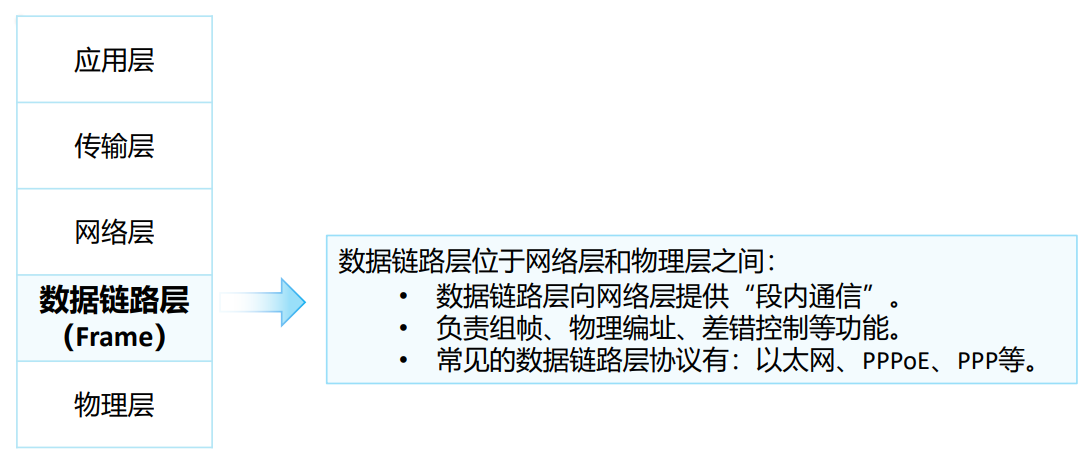

数据链路层

数据链路层位于网络层和物理层之间，可以向网络层的IP、IPv6等协议提供服务。数据链路层的PDU被称为Frame（帧）。
以太网（Ethernet）是最常见的数据链路层协议

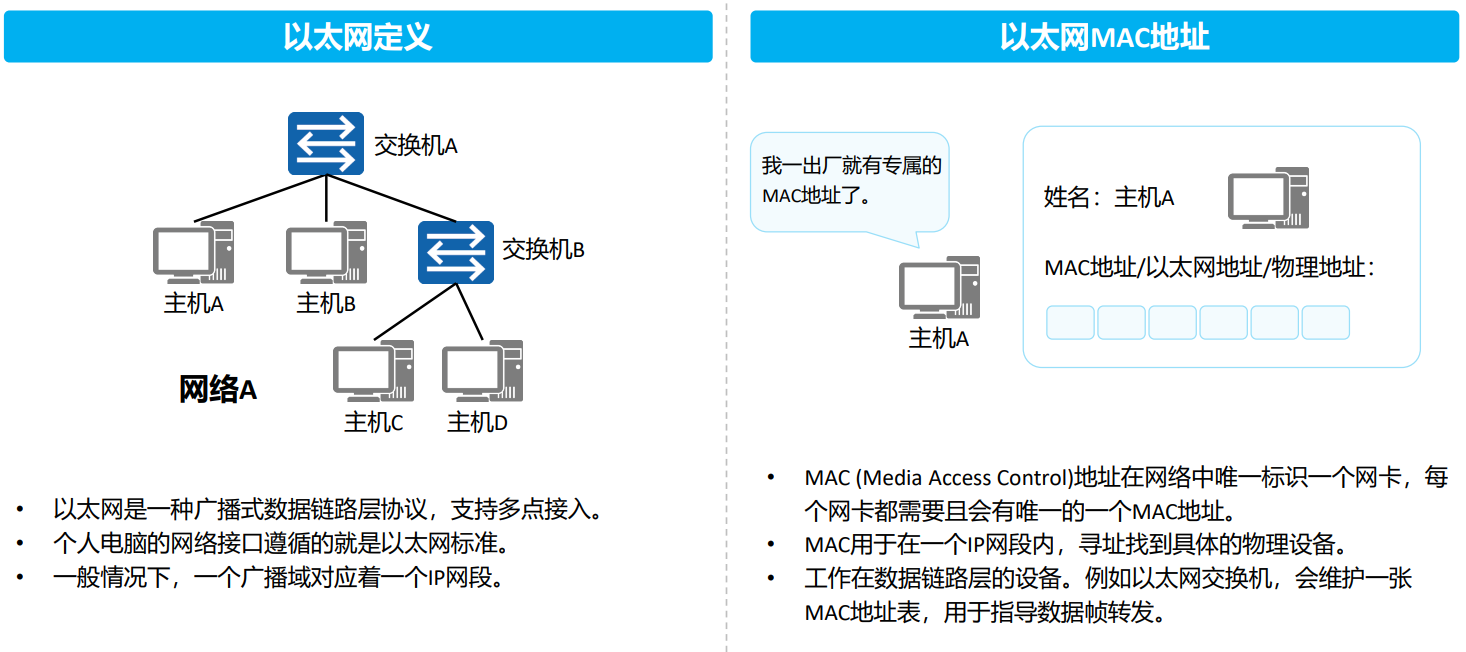

以太网与MAC地址

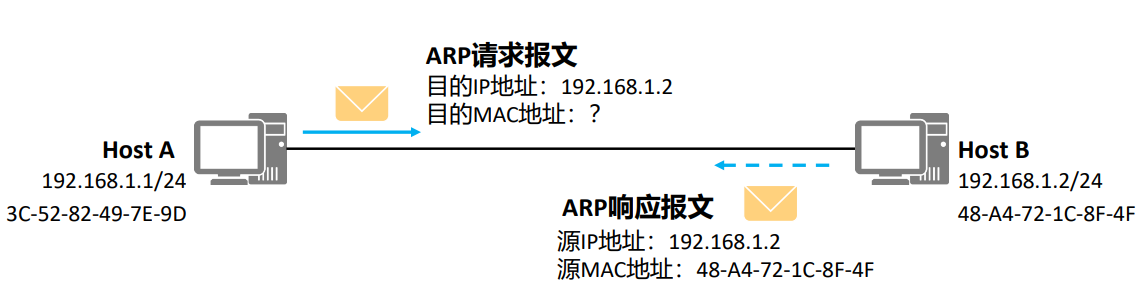

地址解析协议 (ARP)

ARP （Address Resolution Protocol）地址解析协议：
根据已知的IP地址解析获得其对应的MAC地址。

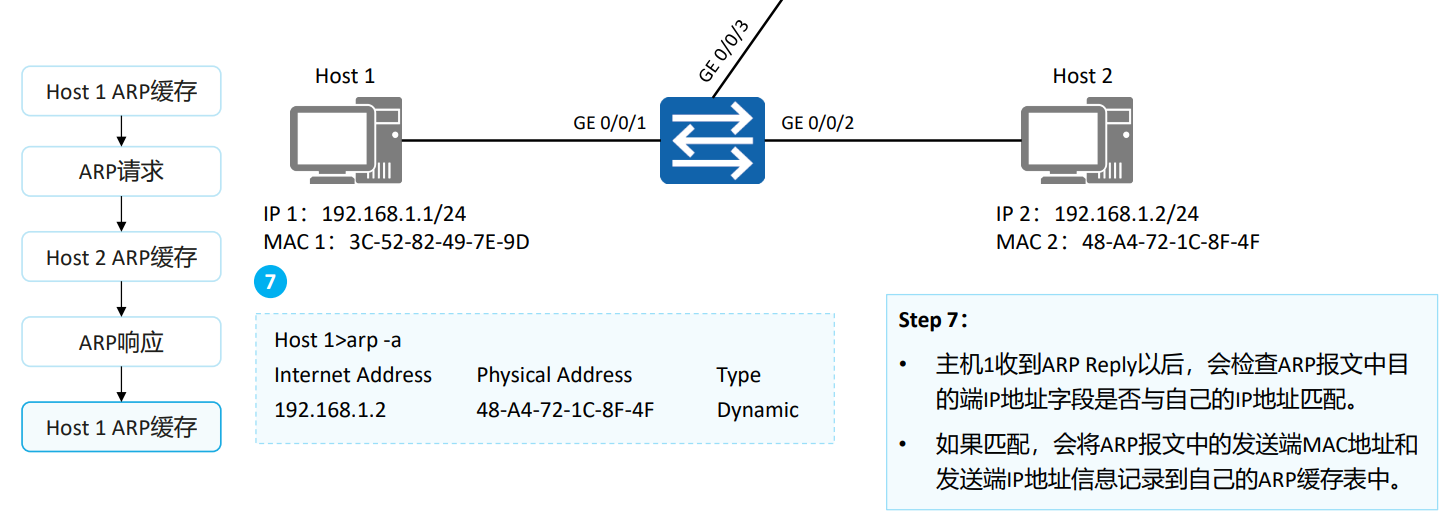

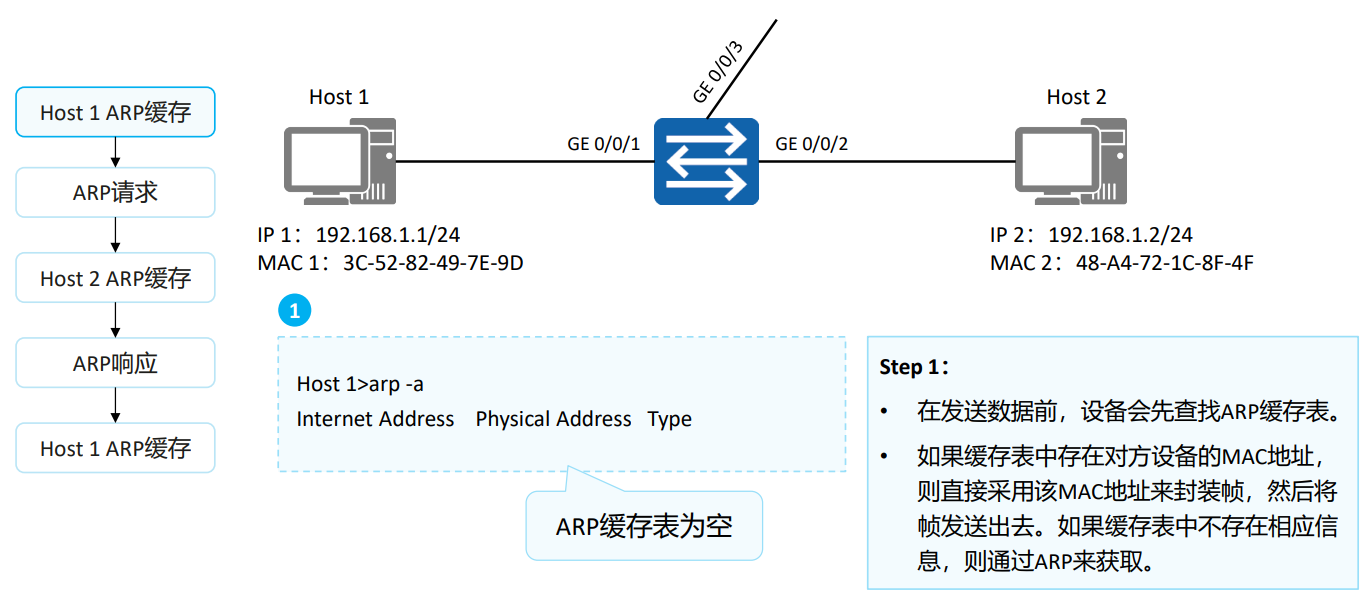

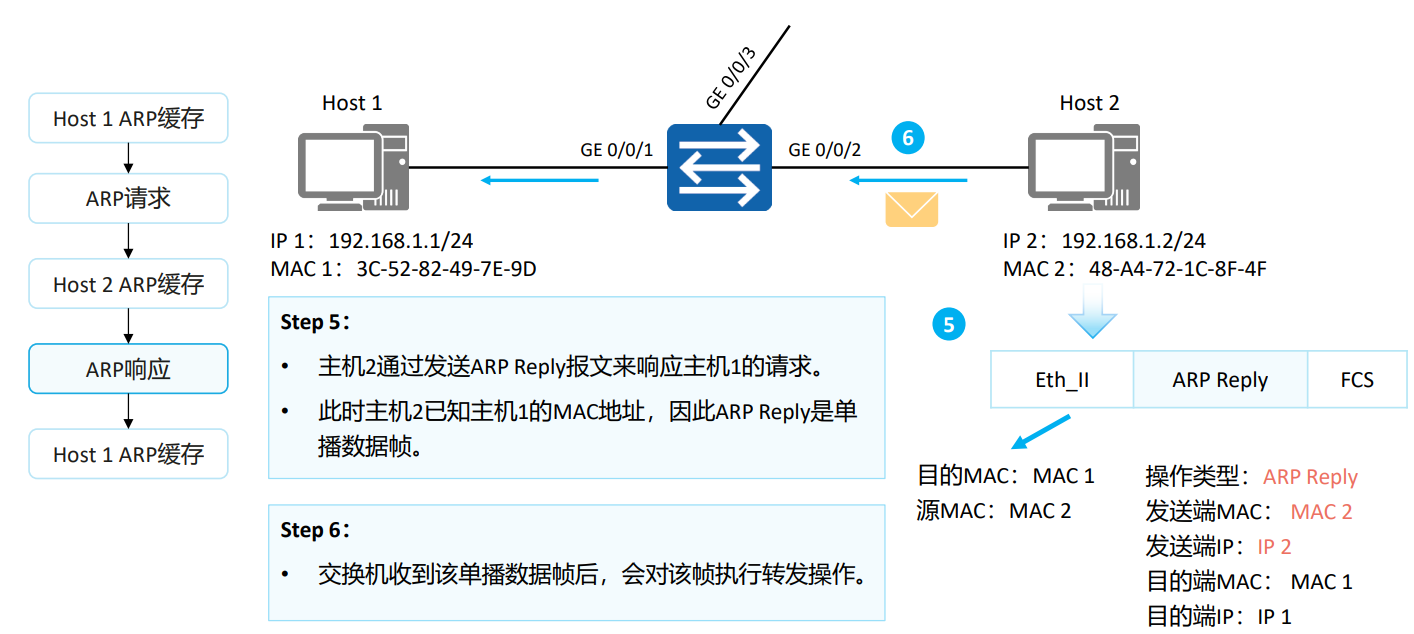

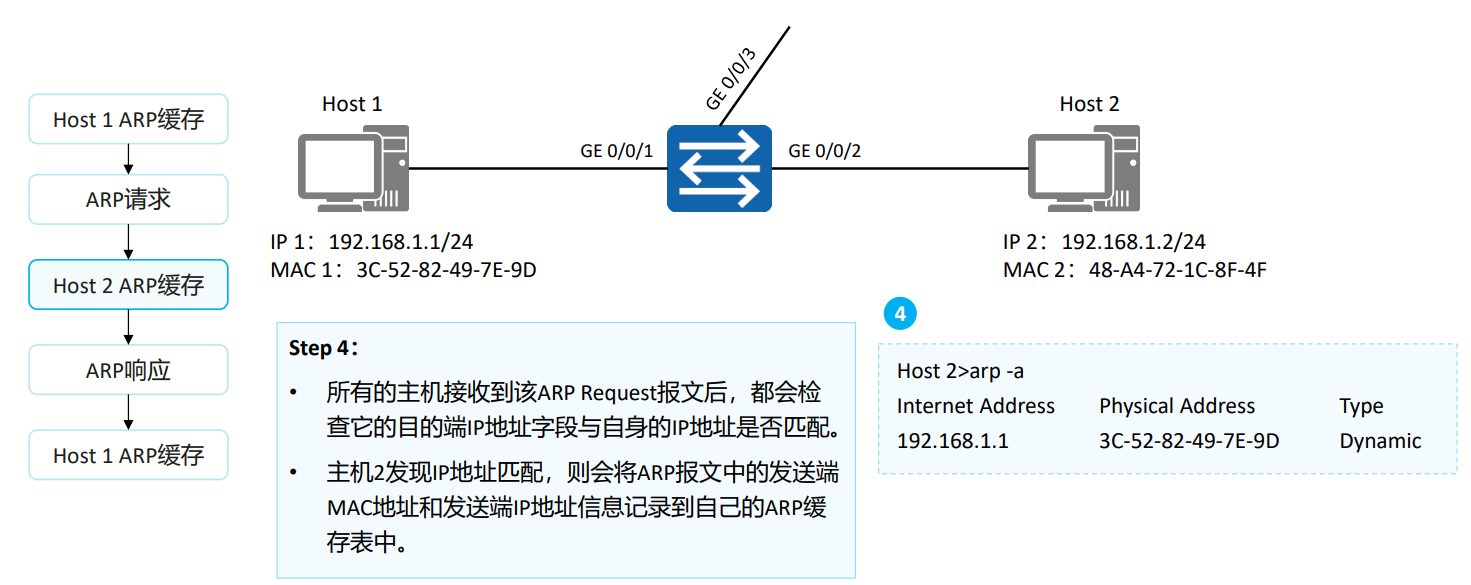

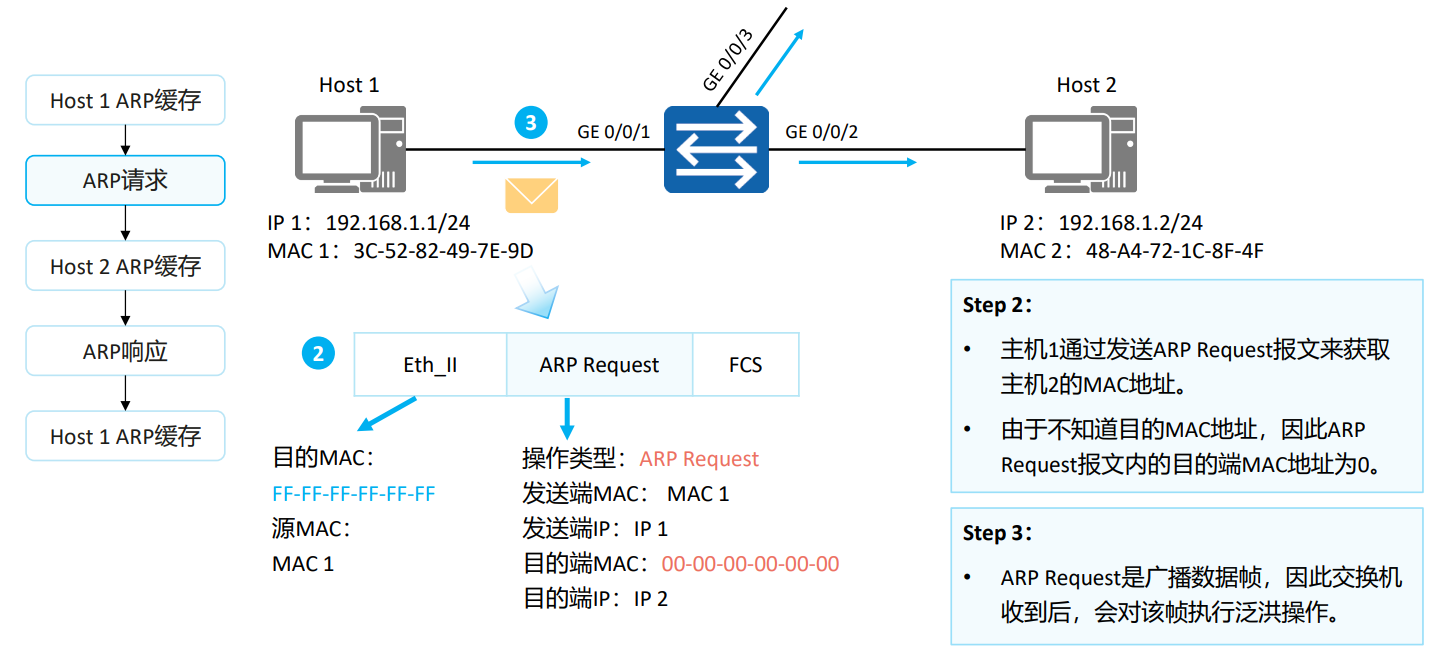

ARP的工作原理

ICMP

ICMP

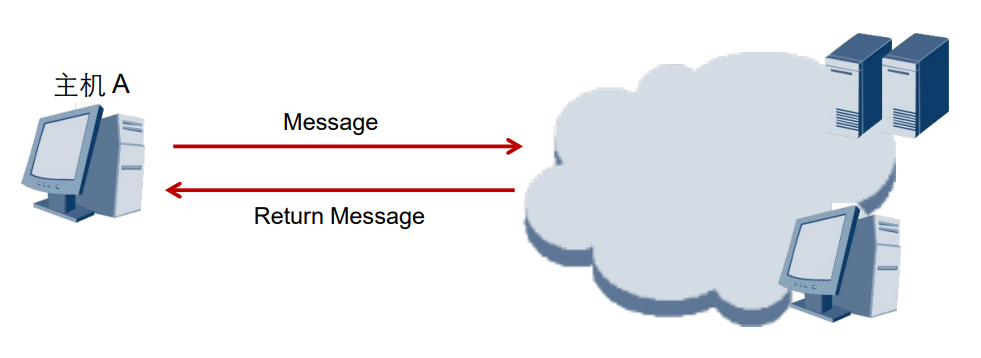

ICMP用来传递差错、控制、查询等信息。

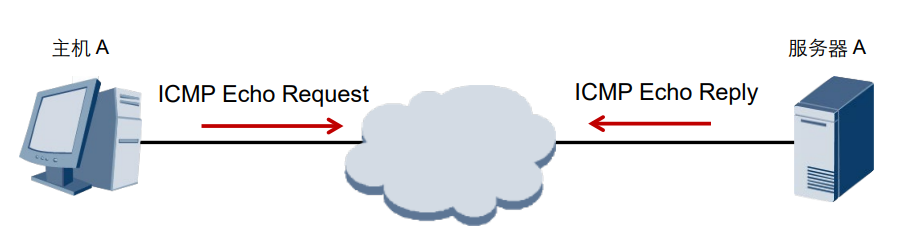

ICMP差错检测

ICMP Echo Request和ICMP Echo Reply分别用来查询和响应某些信息，进行差错检测。

ICMP错误报告

当网络设备无法访问目标时，会自动发送ICMP目的不可达报文到发送端设备。

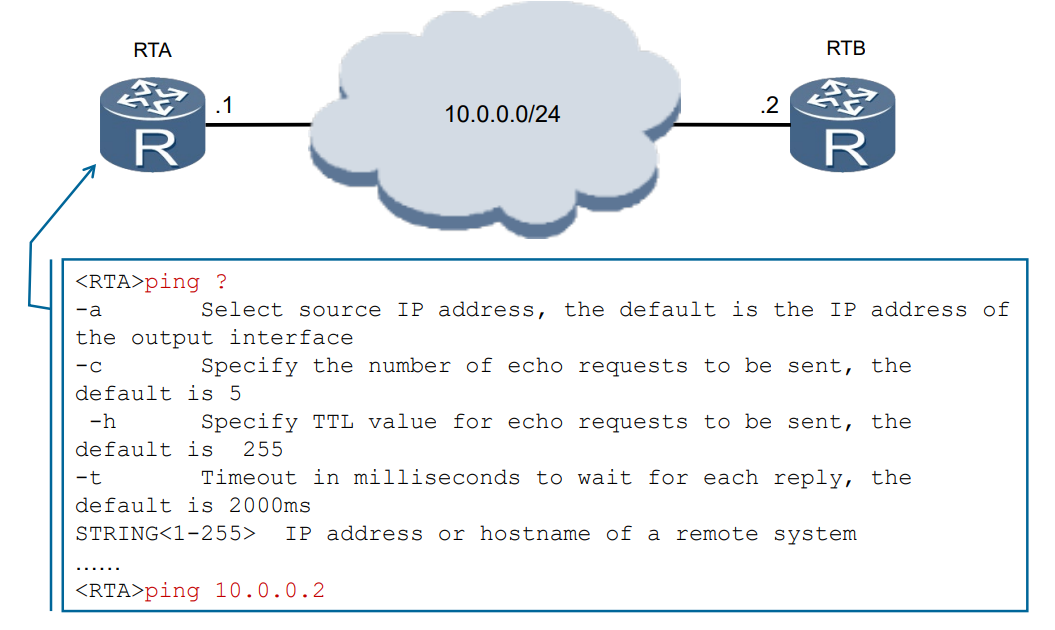

ICMP应用-Ping

ICMP应用-Ping

[RTA]ping 10.0.0.2
PING 10.0.0.2 : 56 data bytes, press CTRL_C to break
Reply from 10.0.0.2 : bytes=56 Sequence=1 ttl=255 time=340 ms
Reply from 10.0.0.2 : bytes=56 Sequence=2 ttl=255 time=10 ms
Reply from 10.0.0.2 : bytes=56 Sequence=3 ttl=255 time=30 ms
Reply from 10.0.0.2 : bytes=56 Sequence=4 ttl=255 time=30 ms
Reply from 10.0.0.2 : bytes=56 Sequence=5 ttl=255 time=30 ms
--- 10.0.0.2 ping statistics ---
5 packet(s) transmitted
5 packet(s) received
0.00% packet loss
round-trip min/avg/max = 10/88/340 ms

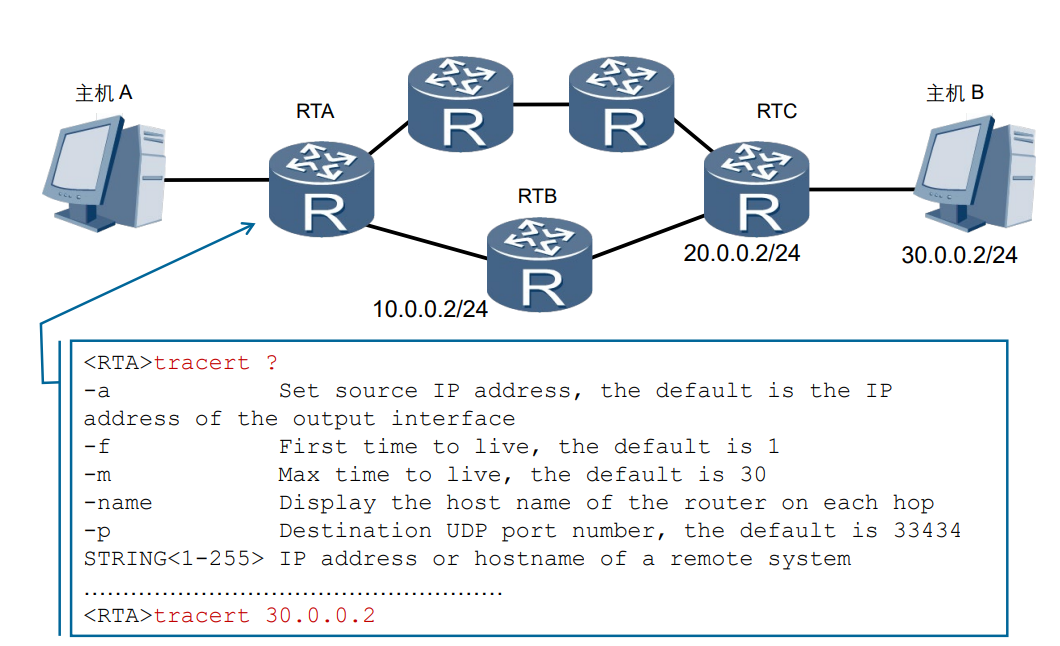

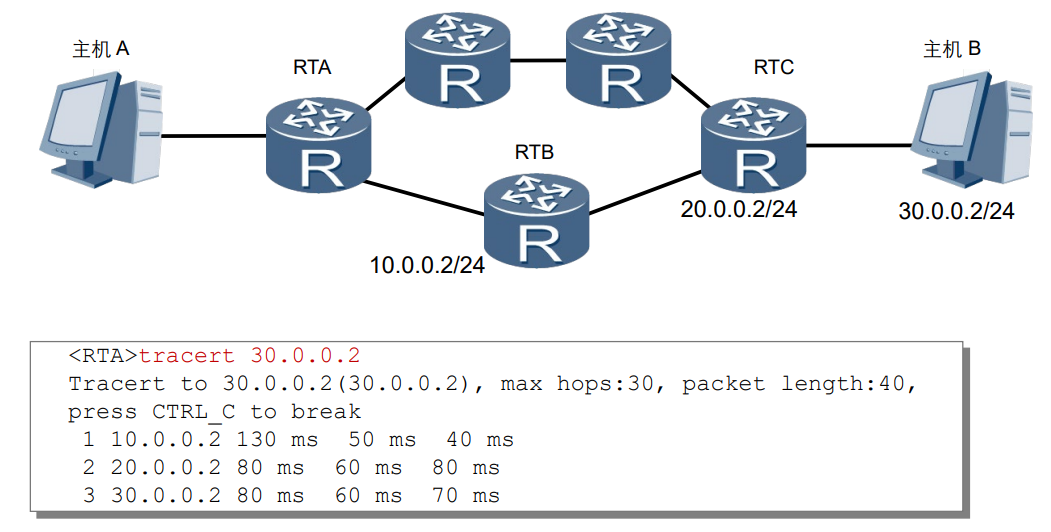

ICMP应用-Tracert

ICMP应用-Tracert

Tracert显示数据包在网络传输过程中所经过的每一跳。
