浮动路由器简单配置

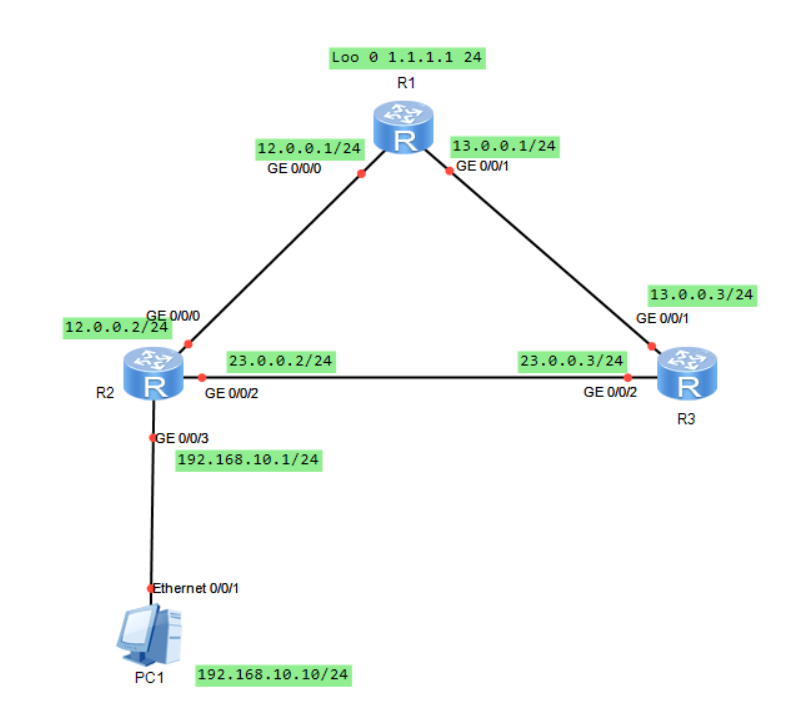

 今天用ensp搞一个简单浮动路由的配置。上图



要求pc能ping通R1，在R2和R1连接断开后依然可以ping通。

首先还是来分析一下，pc要能ping通R1，只要配置R1和R2的静态路由就可以了。在断开后还要能ping通，这里就需要做一个浮动路由，当R1R2不通的时候，数据从R3转发到R1,再从R1回传回来。

下面开始配置，先运行所有机器，配置下pc的ip地址、子网掩码和网关。

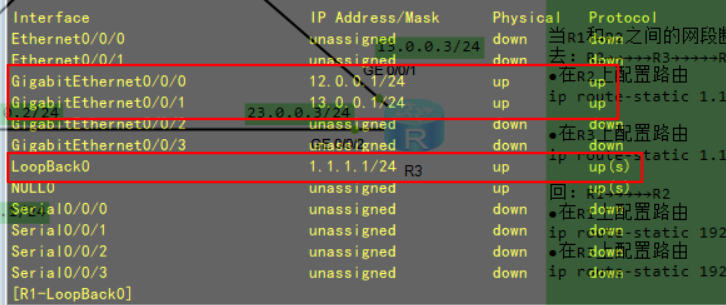

接着配置R1 老样子 进去先sys进入系统视图，sysname r1改下名字，然后int G0/0/0 配置端口ip地址，接着un sh命令开启端口。后面的端口都是同理配置，因为R1有一个环路地址，int loopback 0 进入端口 ip add 1.1.1.1 24命令配置IP地址。配置完成用 dis ip int b命令再查看一下





接着配置静态路由。再去R2配置端口IP和静态路由

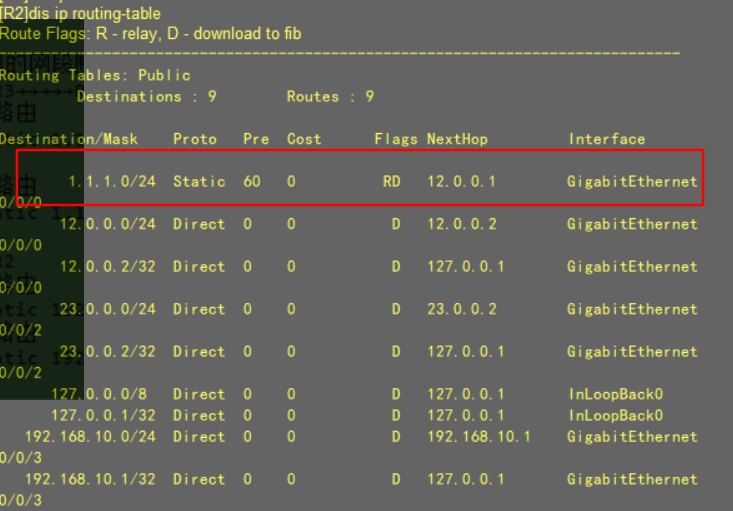

 完成后用 dis ip routing-table查看一下



 这样静态路由就好了。

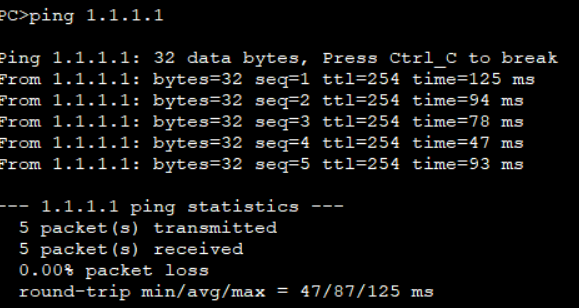

 这时候先试一下 用pc去ping1.1.1.1



 可以看出来 已经通了

接下来 关掉R1和R2的连接端口 这时候想要ping通 就要从R3转发了 需要设置一个浮动路由 优先级低于静态路由 这样在线路通的时候  会直接从R2转发。当R2挂掉的时候 会从R3转发

去R2和R1上配置浮动路由







 再去R3上配置到R1和R2两个方向的静态路由







 这样走R3转发这条线路应该也通了

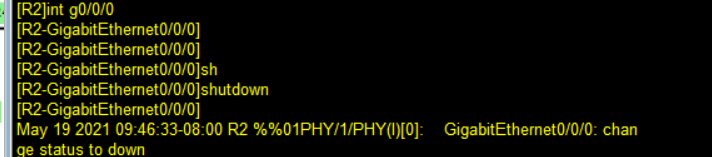

把R1和R2端口挂了

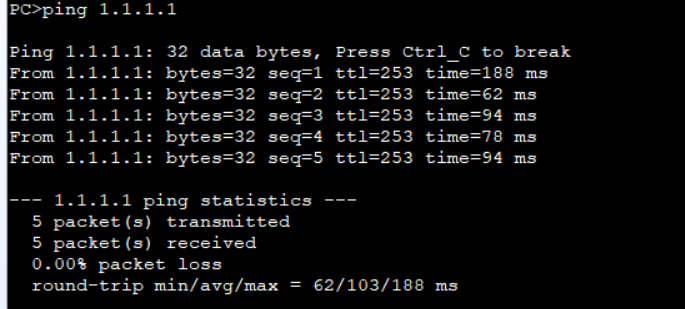

 这时候再ping一下



 依然畅通 说明数据都从R3转发了 浮动路由起作用了 所以实验成功
