Qt4简单截图功能的实现
1、概述
截图是一个非常常见的功能。但是Windows自带的截图功能我们发现并不好用。所以很多时候我们打开QQ就是为了做一个截图。QQ的截图功能还是非常强大的，今天，我将用Qt4手工做一个简单的截图。这个截图比不上QQ的截图，只实现了基本功能。没有复杂的操作，供大家学习、参考。
2、 需求描述
最终成品是一个可执行的exe文件，运行平台是Windows操作系统（经过我的测试，在Windows7、10下均可以完美运行）。
打开软件后，屏幕变暗，进入“自由模式”，在这个模式下，鼠标可以自由移动。自由模式可以做以下的事情：
- 自由模式上面显示一个图片表示当前位于自由模式下，鼠标左键单击图片，图片会消失。
- 单击鼠标左键，开始抓图，进入“截屏模式”，上面的图片自动消失。在这个模式下，鼠标按住拖动会产生一个橡皮框。表示要截图的区域。橡皮框左上角会产生一个QLabel指示这个橡皮框的大小（像素）。
- 松开鼠标后，程序会询问用户是否要保存图片，如果用户选择“yes”，那么会弹出一个保存文件的对话框，图片只能保存为png格式的。程序这时候会抓取橡皮框区域的图片，保存并且退出。如果用户选择“no”，橡皮框和QLabel均消失。
- 在自由模式下双击鼠标左键自动截取全屏。
- 在自由模式下单击鼠标右键不截图，直接退出程序。
3、软件截图

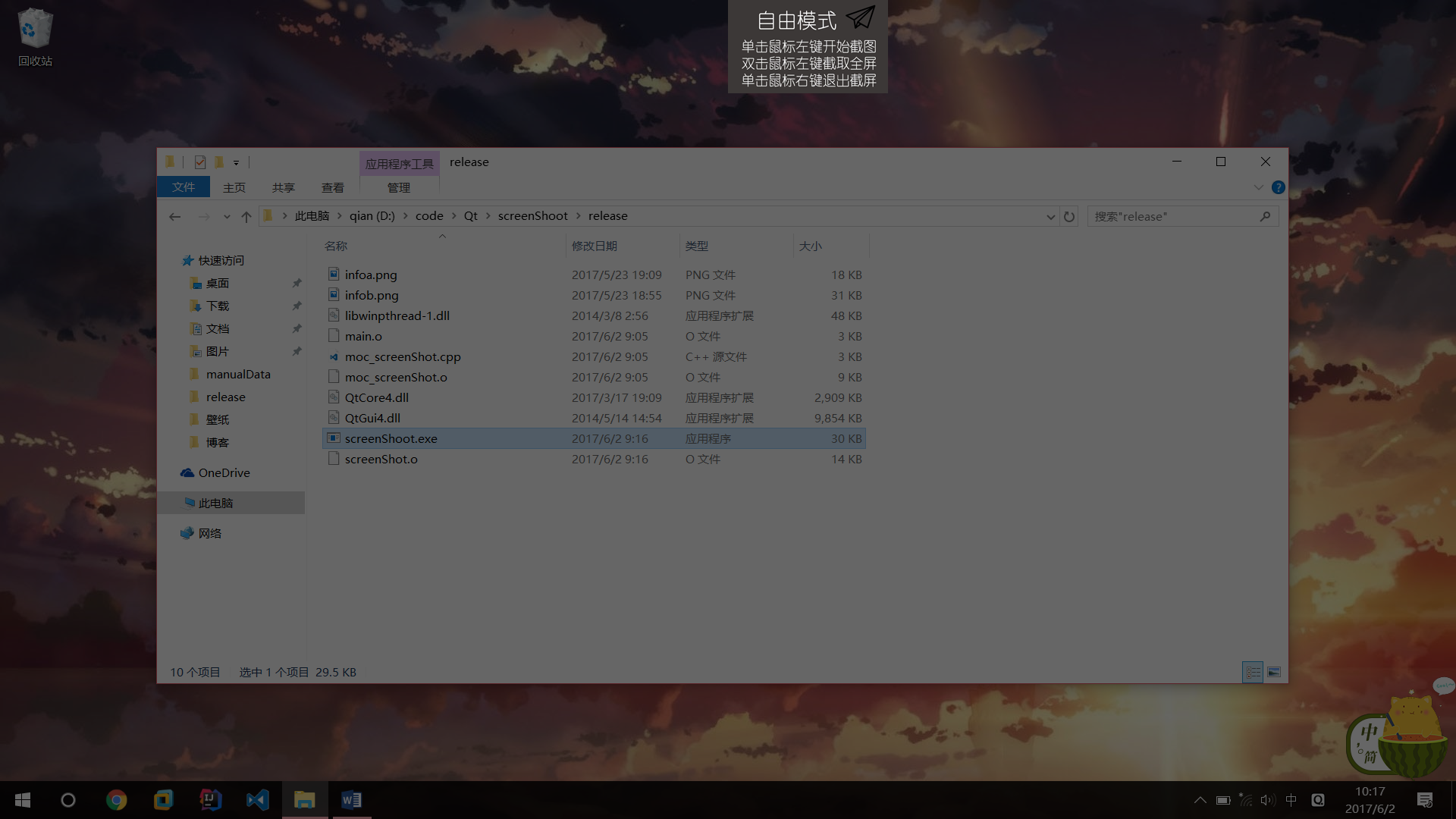

自由模式：

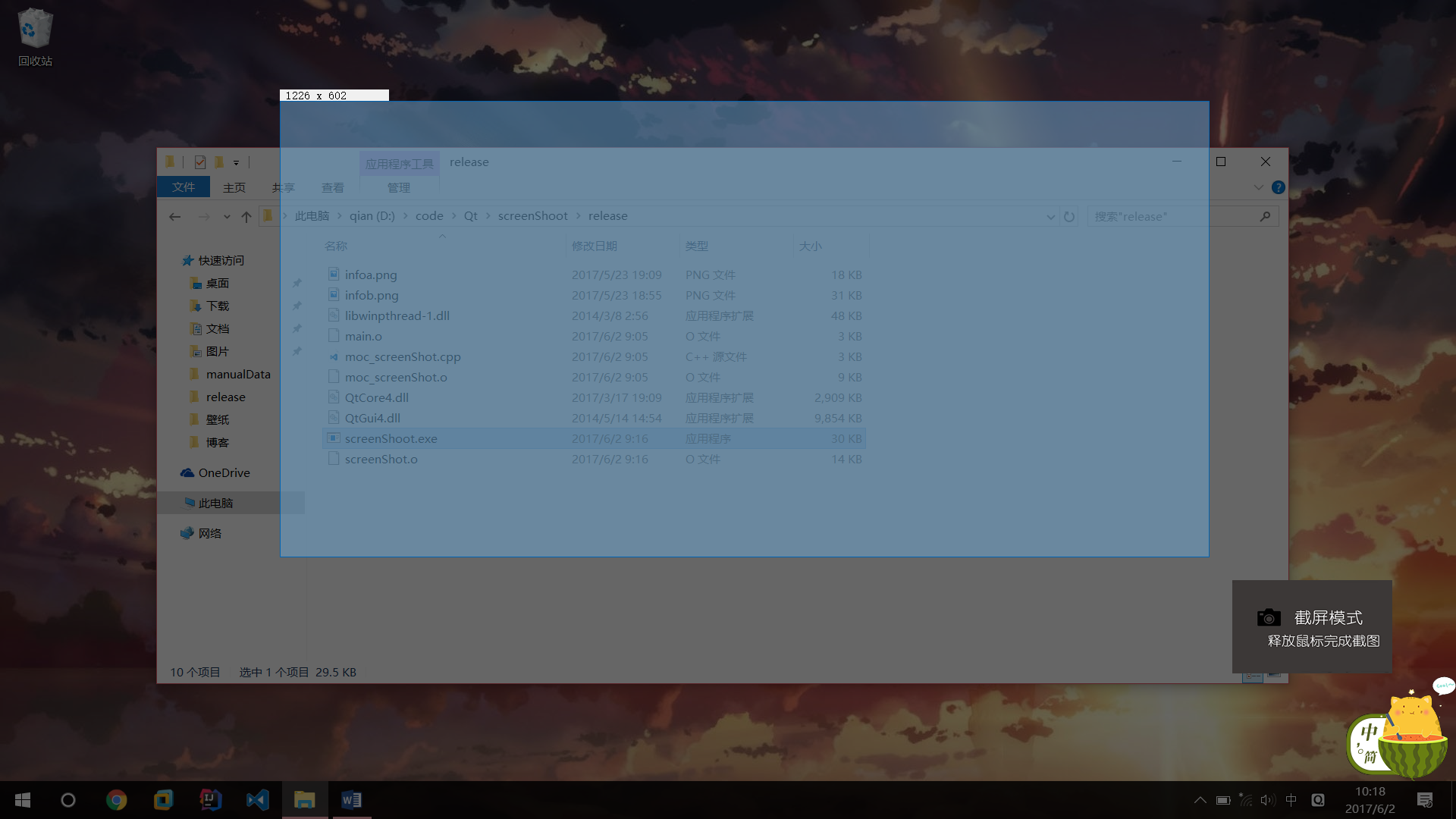

截图模式：

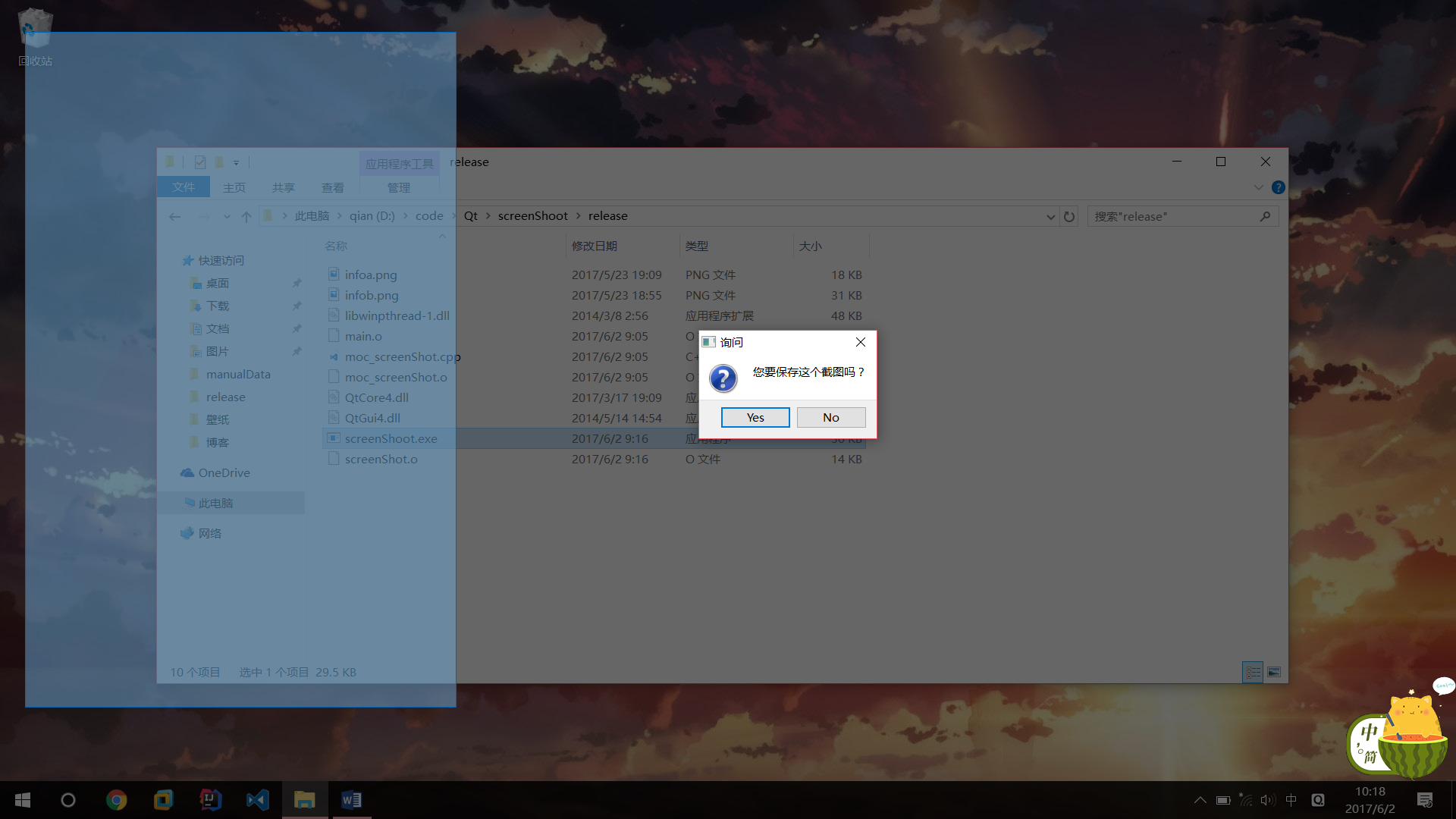

询问用户：
3、 开发环境
本软件采用Qt 4.8.7 开发，操作系统为Windows10 64位。没有使用QtDesigner、QtCreator。
编译环境为mingw32 4.8.2
4、 分析
注意：下面只分析和截图功能有关的代码，很多细枝末节（如图片提示、文件保存）代码不再解释。
要想实现这个程序，思路其实很简单。我们只要获取当前整个桌面的图片，把这个图片设置为主窗口的背景图片。然后让主窗口充斥整个桌面。
获取整个桌面并不难，Qt是有直接提供实现的。我们看QPixmap的如下成员函数：
QPixmap grabWindow ( WId window, int x = 0, int y = 0, int width = -1, int height = -1 )
关心第一个参数，它表示要截取的Window ID。这里我们要截取整个桌面，使用QApplication::desktop()->winId()即可。后面的参数不需要关心，默认它就是截取整个窗口的。
我们只需要把主窗口的背景设置为这个图片，大小设置为图片的大小。还需要把主窗口的状态栏隐藏，实现也很简单，利用setWindowFlags()设置Qt::FramelessWindowHint即可。
获取整个桌面的QPixmap以后，我们需要两份副本。一份用来变暗并显示在主窗口上，另外一份是原本，用于稍后真正的截图。
一个懊恼的问题是我们如何把图片变暗。我找了很多方法，这里采用一个简单的：把图片的三原色全部乘以一个倍数。注意，QPixmap并没有获取三原色的方法，所以我只好把QPixmap转换为QImage。这里我使用了一个中间文件temp.png。效率略低，有更好方法的小伙伴欢迎评论。
whole_window.save("temp.png");
bg = QImage("temp.png");
QFile *temp = new QFile("temp.png");
temp->remove();
whole_window表示用grabWindow抓取的QPixmap，bg是一个QImage类对象，它们都是主窗口类的成员。
接着，使用以下手段使QImage变暗：
int red,green,blue;
for(int i = x; i < width; i++){
for(int j = y; j < height; j++){
//三原色全部乘以一个倍数，实现屏幕的变暗
red = qRed(bg.pixel(i, j)) * bright ;
green = qGreen(bg.pixel(i, j)) * bright;
blue = qBlue(bg.pixel(i, j)) * bright;
bg.setPixel( i, j, qRgb(red, green, blue));
}
}
然后我们重写paintEvent事件把bg设置为主窗口的背景图片：
void screenShot::paintEvent(QPaintEvent *event){
QPainter painter(this);
//把bg设置为整个窗口的背景图片
painter.drawImage(0, 0, bg);
}
这就实现了点开程序，整个桌面变暗的假象了。
接下来，整个程序的关键来了：在用户点击鼠标左键的时候，我们需要开始抓图。这需要我们重写主窗口的鼠标事件：
void mousePressEvent(QMouseEvent *e);
void mouseMoveEvent(QMouseEvent *e);
void mouseReleaseEvent(QMouseEvent *e);
void mouseDoubleClickEvent(QMouseEvent *event);
四个事件分别对应于鼠标移按下、移动、松开、双击。
我们重点关心鼠标按下。
在鼠标按下的时候，我们需要创建一个橡皮框显示抓图的区域。这使用到一个叫做QRubberBand的类。Qt的帮助文档是这样介绍这个类的：
The QRubberBand class provides a rectangle or line that can indicate a selection or a boundary.
You can create a QRubberBand whenever you need to render a rubber band around a given area (or to represent a single line), then call setGeometry(), move() or resize() to position and size it. A common pattern is to do this in conjunction with mouse events.
文档说，这个类可以表示一块区域。我们可以通过resize改变大小，move改变框的位置。
那么，把它设置为主窗口的一个成员，当鼠标单击时，实例化橡皮框。鼠标移动时，改变橡皮框的大小。（具体大小需要计算）
为了实现截图，我们需要记录鼠标按下和松开的位置（计算出截图区域的长宽）。在主窗口的成员中保存两个QPoint对象start和end即可。
这需要我们取得鼠标的位置，很简单，通过QMouseEvent的pos()即可完成。注意它返回的是QPoint类对象。
在鼠标左键按下时，记录鼠标的初始位置：
start = e->pos();
鼠标移动时，我们需要实时改变橡皮框的大小，实现如下：
//记录鼠标移动的位置
end = e->pos();
//计算框的大小
int width = abs(end.x() - start.x());
int height = abs(end.y() - start.y());
//计算框的位置
int x = start.x() < end.x() ? start.x() : end.x();
int y = start.y() < end.y() ? start.y() : end.y();
在鼠标松开以后，我们需要记录鼠标点击和松开的位置，计算出要抓取屏幕的大小。然后开始截屏，截屏完成后，退出程序：
//取得鼠标松开的位置
end = e->pos();
//隐藏框
rubber->hide();
//调用截屏函数
this->grapScreen();
//关闭
this->close();
在grapScreen()成员函数中，我们需要实现真正的截图，这里使用QPixmap的copy函数取得桌面原本图片（注意，不是变暗的bg）的一个子图片。copy函数的原型如下：
QPixmap QPixmap::copy ( int x, int y, int width, int height ) const
只要提供初始位置（x，y），图片大小（width，height），我们就可以获取要抓取的图片。初始位置就是start或者end坐标。大小我们可以利用start和end计算得出：
int width = abs(start.x() - end.x());
int height = abs(start.y() - end.y());
int x = start.x() < end.x() ? start.x() : end.x();
int y = start.y() < end.y() ? start.y() : end.y();
接着调用QPixmap的save即可保存图片。
以上就是截图核心功能的一个解释，还有很多细节我没有解释，大家看代码自行理解。
5、 代码实现
- screenShot.h 主窗口类声明
#ifndef _SCREEN_SHOT_H_
#define _SCREEN_SHOT_H_
#include <QWidget>
#include <QRubberBand>
#include <QLabel>
#include <QScreen>
#include <QPoint>
#include <QString>
#include <QPalette>
#include <QFileDialog>
#include <QDesktopServices>
#include <QPixmap>
#include <QImage>
class screenShot : public QWidget{
Q_OBJECT
public:
screenShot(QWidget *parent = 0);
void mouseMoveEvent(QMouseEvent *e);
void mousePressEvent(QMouseEvent *e);
void mouseReleaseEvent(QMouseEvent *e);
void mouseDoubleClickEvent(QMouseEvent *event);
void keyPressEvent(QKeyEvent *e);
void setLabel();
void changeLight(int x, int y, int width, int height, double bright);
void paintEvent(QPaintEvent *event);
void show();
void grapScreen();
~screenShot();
private:
QRubberBand *rubber;
QLabel *label;
QPoint start;
QPoint end;
QPixmap whole_window;
QPixmap image;
QImage *info;
QLabel *info_label;
QImage bg;
int s_height;
int s_width;
QPushButton *button;
};
#endif //screenShot.h
- screenShot.cpp 主窗口类实现
#include "screenShot.h"
#include <QtGui>
screenShot::screenShot(QWidget *parent)
:QWidget(parent),
rubber(NULL),
label(new QLabel("")),
start(QPoint(0, 0)),
end(QPoint(0, 0)),
whole_window(QPixmap::grabWindow(QApplication::desktop()->winId())),
image(QPixmap()),
info(new QImage("infoa.png")),
info_label(new QLabel("")),
s_height(0),
s_width(0),
button(new QPushButton())
{
//此语句解决中文乱码情况
QTextCodec::setCodecForCStrings(QTextCodec::codecForName("UTF-8"));
//此处把QPixmap转换为QImage
//因为只有QImage才可以设置三原色
whole_window.save("temp.png");
bg = QImage("temp.png");
QFile *temp = new QFile("temp.png");
temp->remove();
changeLight(0, 0, bg.width(), bg.height(), 0.6); //把图片变暗
//获取桌面尺寸
QDesktopWidget *d_widget = QApplication::desktop();
QRect d_rect = d_widget->screenGeometry();
s_width = d_rect.width();
s_height = d_rect.height();
//设置窗口大小为桌面尺寸
this->resize(s_width, s_height);
//这个按钮是用户第一次打开程序的提示
button->setIcon(QIcon("infob.png"));
button->setWindowFlags(Qt::FramelessWindowHint | Qt::WindowStaysOnTopHint);
button->setIconSize(QSize(211, 123));
button->setGeometry(s_width / 2, 0, 211, 123);
button->show();
//用户点击按钮后，按钮消失
connect(button, SIGNAL(clicked()), button, SLOT(close()));
//窗口和坐标信息置于整个屏幕顶端
label->setWindowFlags(Qt::FramelessWindowHint | Qt::WindowStaysOnTopHint);
this->setWindowFlags(Qt::FramelessWindowHint);
}
void screenShot::changeLight(int x, int y, int width, int height, double bright){
int red,green,blue;
for(int i = x; i < width; i++){
for(int j = y; j < height; j++){
//三原色全部乘以一个倍数，实现屏幕的变暗
red = qRed(bg.pixel(i, j)) * bright ;
green = qGreen(bg.pixel(i, j)) * bright;
blue = qBlue(bg.pixel(i, j)) * bright;
bg.setPixel( i, j, qRgb(red, green, blue));
}
}
}
void screenShot::mousePressEvent(QMouseEvent *e){
if(e->button() == Qt::LeftButton){
//初始化提示信息框
info_label->setPixmap(QPixmap::fromImage(*info));
info_label->setWindowFlags(Qt::FramelessWindowHint | Qt::WindowStaysOnTopHint);
info_label->move(QPoint(e->pos().x() + 30, e->pos().y() + 30));
info_label->show();
button->close();
if(!rubber){
//初始化框
rubber = new QRubberBand(QRubberBand::Line, this);
}
//显示框
rubber->show();
//记录初始鼠标位置
start = e->pos();
//将框放置于起始位置，且大小为0x0
rubber->setGeometry(start.x(), start.y(), 0, 0);
//调用此函数，显示坐标
setLabel();
} else if(e->button() == Qt::RightButton) { //鼠标右键点击，退出程序
button->close();
info_label->close();
this->close();
}
}
void screenShot::mouseDoubleClickEvent(QMouseEvent *event)
{
// 此处应该截取全屏
if(event->button() == Qt::LeftButton){
button->close();
QString fileName = QFileDialog::getSaveFileName(this,
tr("保存图片"),
".",
tr("Image Files(*.PNG)")); //此处只支持png格式的图片
whole_window.save(fileName);
info_label->close();
this->close();
}
}
void screenShot::mouseMoveEvent(QMouseEvent *e){
if(rubber){
info_label->move(QPoint(e->pos().x() + 30, e->pos().y() + 30));
//记录鼠标移动的位置
end = e->pos();
//计算框的大小
int width = abs(end.x() - start.x());
int height = abs(end.y() - start.y());
//计算框的位置
int x = start.x() < end.x() ? start.x() : end.x();
int y = start.y() < end.y() ? start.y() : end.y();
//更新框的位置
rubber->setGeometry(x, y, width, height);
//changeLight(x, y, width, height, 1.25);
//改变坐标显示
setLabel();
}
}
void screenShot::mouseReleaseEvent(QMouseEvent *e){
if(rubber){
info_label->hide();
label->hide();
QMessageBox::StandardButton res
= QMessageBox::question(this, "询问", "您要保存这个截图吗？",
QMessageBox::Yes | QMessageBox::No);
if(res == QMessageBox::Yes){
//取得鼠标松开的位置
end = e->pos();
//隐藏框
rubber->hide();
//调用截屏函数
this->grapScreen();
//关闭
this->close();
} else {
//用户不保存图片，返回自由模式
button->show();
rubber->close();
info_label->hide();
label->hide();
}
}
}
void screenShot::grapScreen(){
int width = abs(start.x() - end.x());
int height = abs(start.y() - end.y());
int x = start.x() < end.x() ? start.x() : end.x();
int y = start.y() < end.y() ? start.y() : end.y();
//截取指定大小的图片
image = whole_window.copy(x, y, width, height);
QString fileName = QFileDialog::getSaveFileName(this,
tr("保存图片"),
".",
tr("Image Files(*.PNG)"));
//保存图片
bool flag = image.save(fileName);
if(flag){
QMessageBox::information(this, "信息", "图片保存成功！");
}
}
void screenShot::setLabel(){
int width = abs(start.x() - end.x());
int height = abs(start.y() - end.y());
int x = start.x() < end.x() ? start.x() : end.x();
int y = start.y() < end.y() ? start.y() : end.y();
//设置标签内容
QString str = QString(" %1 x %2 ").arg(width).arg(height);
label->setText(str);
//重定位标签的位置
QRect rect(label->contentsRect());
label->move(QPoint(x, y - rect.height()));
label->show();
}
void screenShot::keyPressEvent(QKeyEvent *event){
this->close();
}
screenShot::~screenShot(){
//...
}
void screenShot::show(){
QWidget::show();
}
void screenShot::paintEvent(QPaintEvent *event){
QPainter painter(this);
//把bg设置为整个窗口的背景图片
painter.drawImage(0, 0, bg);
}
- main.cpp
#include "screenShot.h"
#include <QApplication>
#include <QCoreApplication>
#include <QTextCodec>
#include <windows.h>
int main(int argc, char *argv[]){
QTextCodec *codec = QTextCodec::codecForName("UTF-8");
QTextCodec::setCodecForTr(codec);
QTextCodec::setCodecForLocale(codec);
QTextCodec::setCodecForCStrings(codec);
QApplication a(argc, argv);
screenShot *ss = new screenShot();
ss->show();
return a.exec();
}
以上代码仅作参考！
6、问题
本程序尚存在如下问题：
- 图片只能保存png格式的，这是硬伤；
- 截图并没有做到顶置（为了显示提示信息），这导致一些顶置的程序无法截进去，如输入法等；
- 把QPixmap转换为QImage对象用到中间文件，效率低；
- 三原色全部乘以倍数的手法导致程序效率不高。在一些配置较差电脑上，点开程序可能要等一段时间才能开始截图，这可能导致用户无法准确截取一些视频动画；
- 单机鼠标右键退出以后，返回桌面也会产生鼠标右键点击的效果，这个问题我认为还是窗口没有顶置造成的。
