双层饼图制作效果、下拉菜单式动态图表制作、制作无控件动态图表、制作复选框动态图表、滚动式动态图表制作

双层饼图制作效果：
双层饼图：用来显示不同系列内的数据占比情况，先做小饼图，后做大饼图，先做季度的饼图，再做月份的饼图

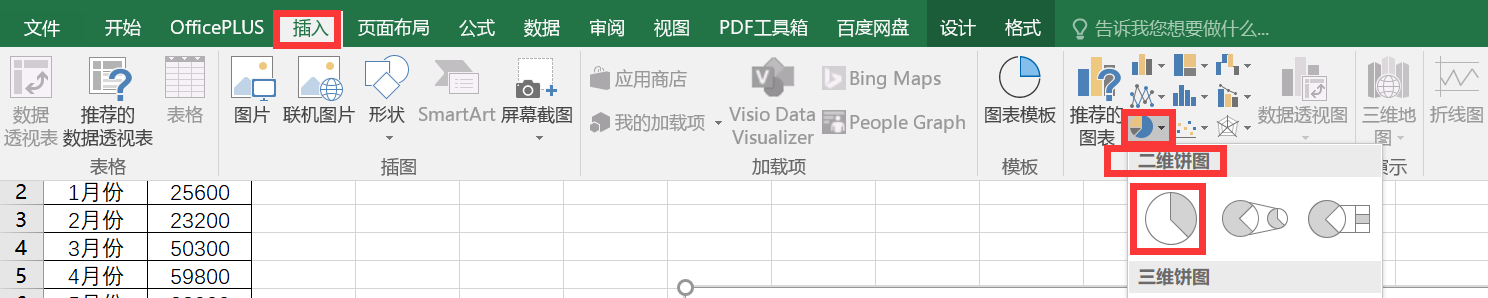

选中季度的表格，点击插入，如下图：

插入一个二维饼图，点击+号，把图表标题和图例都去掉，如下图：

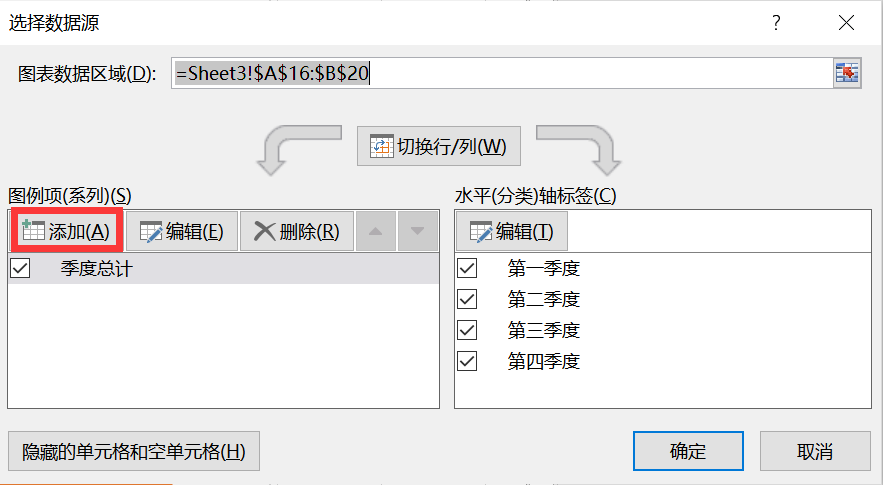

这时就剩一个大饼，可以往里拖拽(变小)，也可以往外拖拽(变大)，后面要是还有一个饼形图就是我们想要的效果，在添加一个饼图，设计->选择数据，弹出选择数据源对话框，如下图：

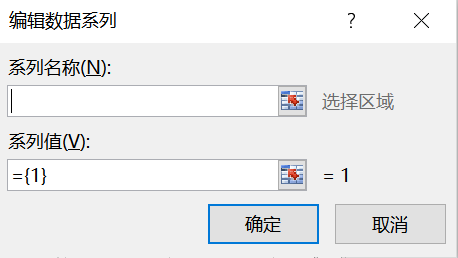

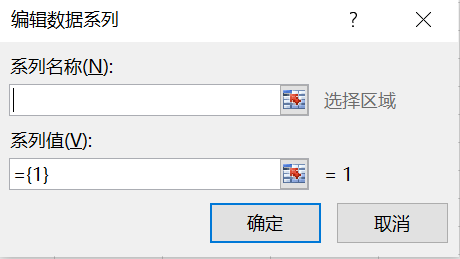

在图例项里，点击添加按钮，弹出编辑数据系列对话框，如下图：

系列名称选择销售金额，系列值选择下面的值，点击确定按钮，如下图：

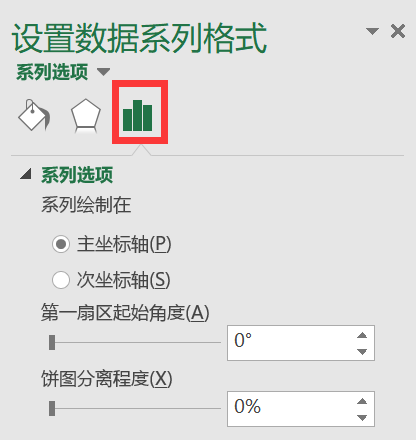

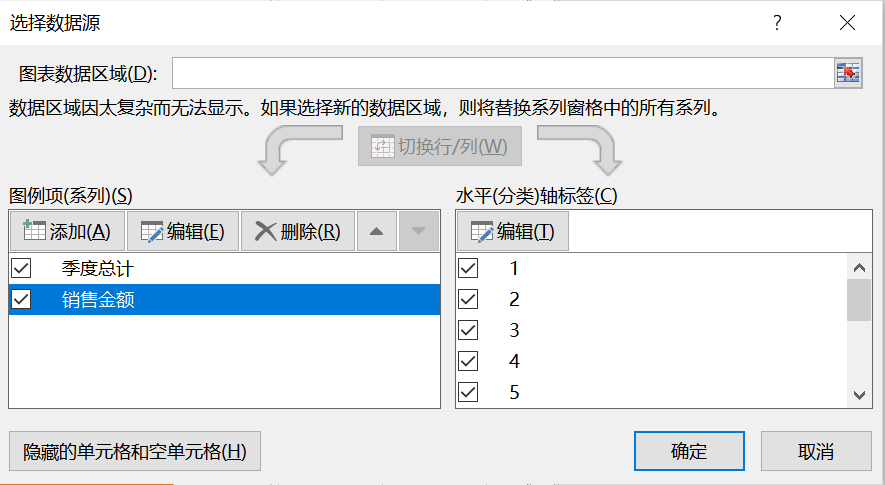

点击水平(分类)轴标签的编辑按钮，轴标签区域选择1-12月份，点击确定按钮，设计->选择数据，弹出选择数据源对话框，看到季度总计和销售金额都是1-12月份，因为这两个系列只有一个水平轴，因此还要增加一个水平轴，于是要分主次坐标轴了，双击其中一个扇形，调出设置数据系列格式，如下图：

选择次坐标轴，设计->选择数据，弹出选择数据源对话框，编辑季度总计，选择第一季度-第四季度，点击确定按钮，这下正常了，季度总计对应的是第一季度-第四季度，销售金额对应的是1-12月份，往外拖动第1个饼图，在往里拖动第1个饼图，第2个饼图也出来了，如下图：

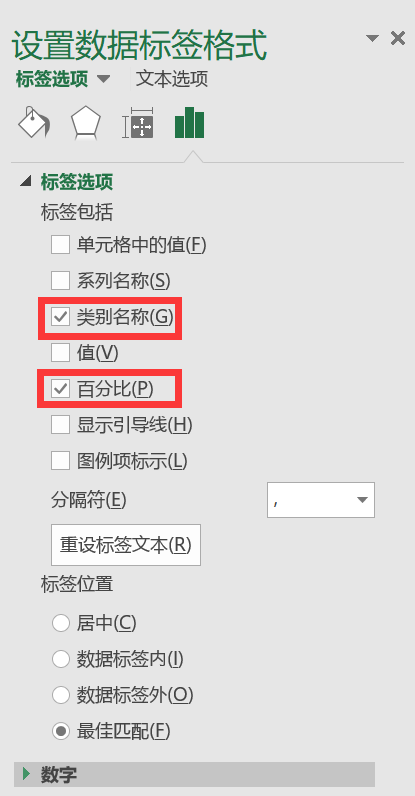

接下来往里添加数据标签，点击双层饼图外面的白色区域，再点击+号，勾选数据标签，所有的标签都出来了，现在要选择占比，先选中一个里面季度总计的数据标签值，配置如下图：

勾选类别名称和百分比，往里拖动一下第几季度和百分比，季度总计饼图里看到了第几季度和百分比，如下图：

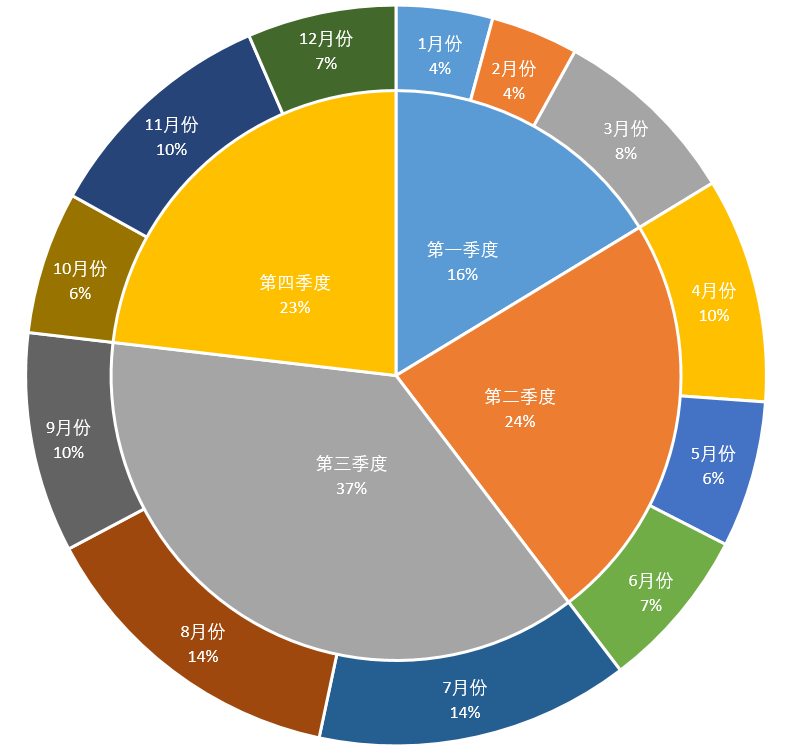

选中这四个季度和百分比，点击开始，字体颜色选择白色，这个季度总计的饼图就完成了，然后销售金额的饼图和季度总计的差不多，勾选类别名称和百分比，点击开始，字体颜色选择白色，靠外的往里拖动一下，双层饼图基本完成了，如下图：

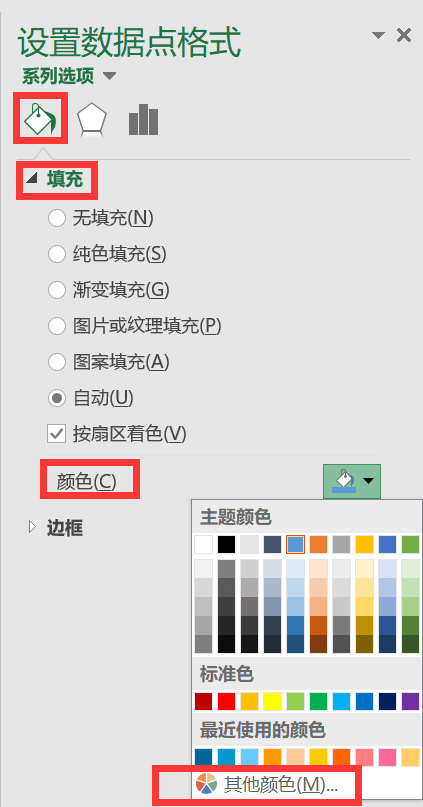

接下来把外面的1-12月份颜色调整一下，保证和季度差不多，配置如下图：

点击其他颜色，弹出颜色选项，默认是自定义，点击标准，选择一个和季度差不多的颜色，把对应的月份都改变颜色，点击确定按钮，第三季度改成绿色，修改如下图：

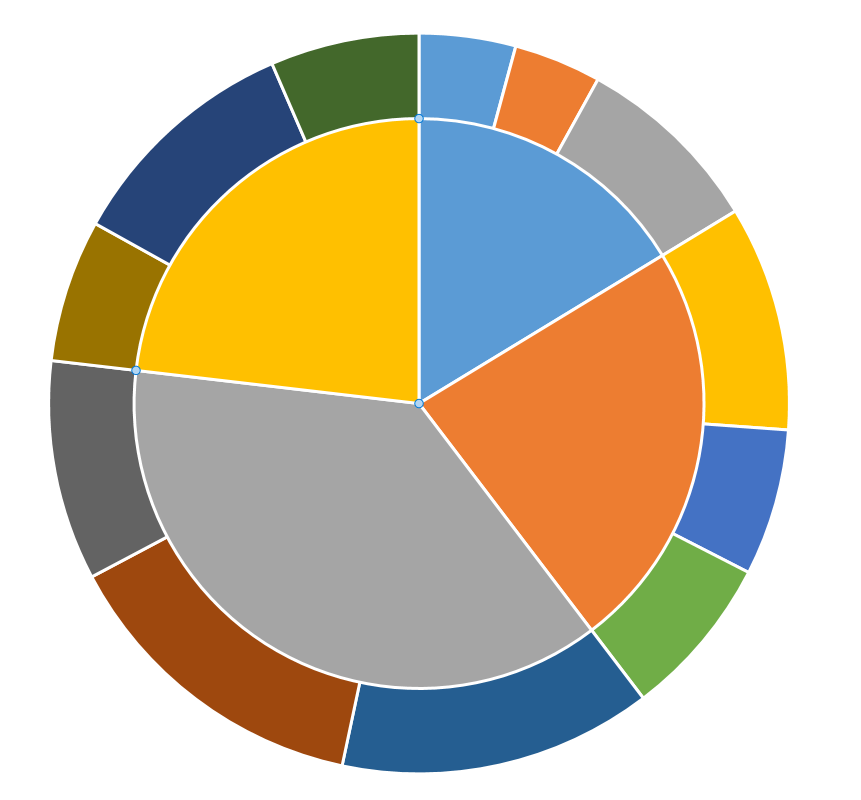

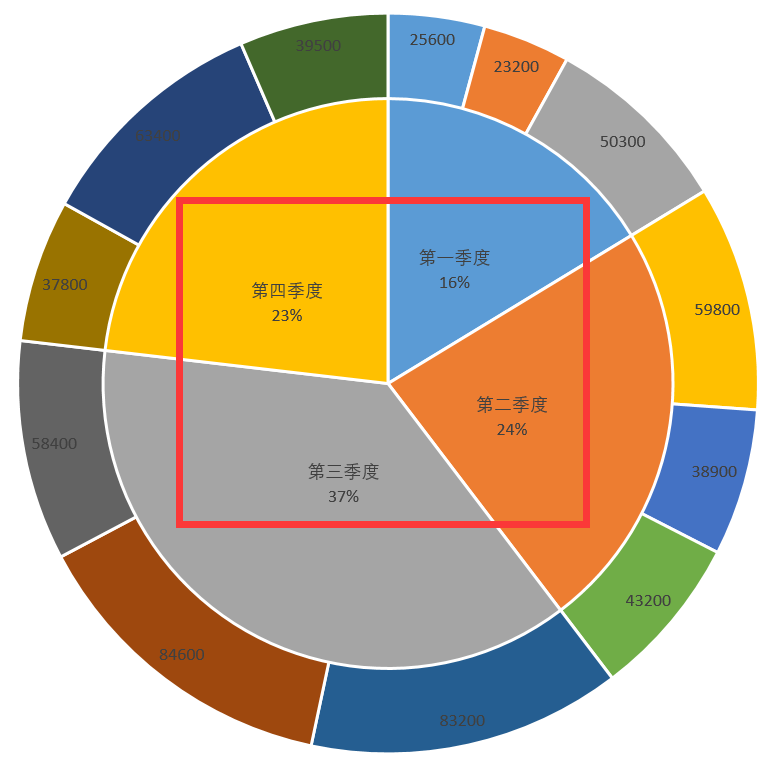

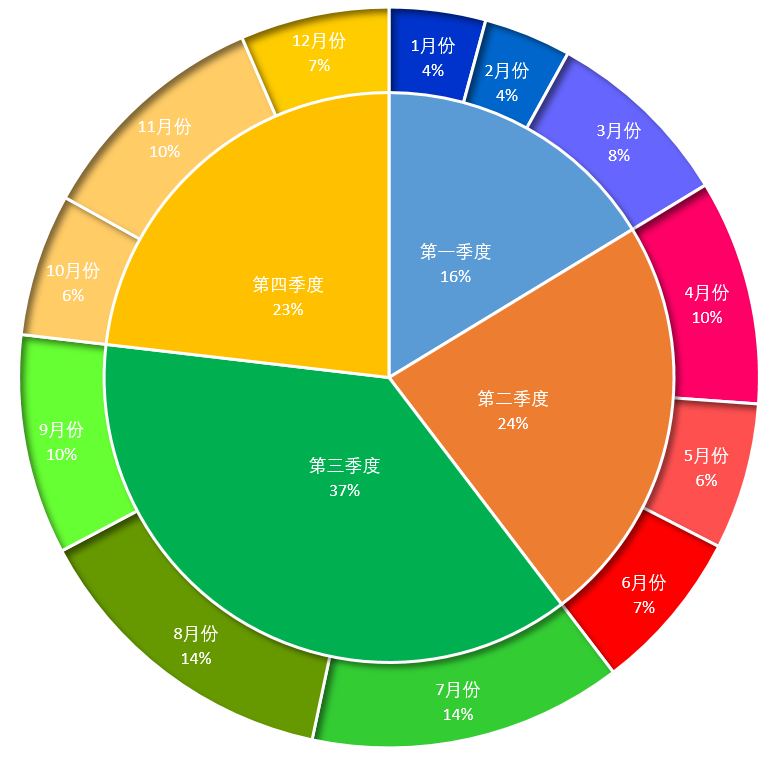

最后加个阴影，里面的饼图选择外部阴影，外面的斌图选择内部阴影，到这里双层饼图就设置完成了，如下图：

下拉菜单式动态图表制作：
动态图表概念：通过控件去控制多组数据中单组数据显示的图表

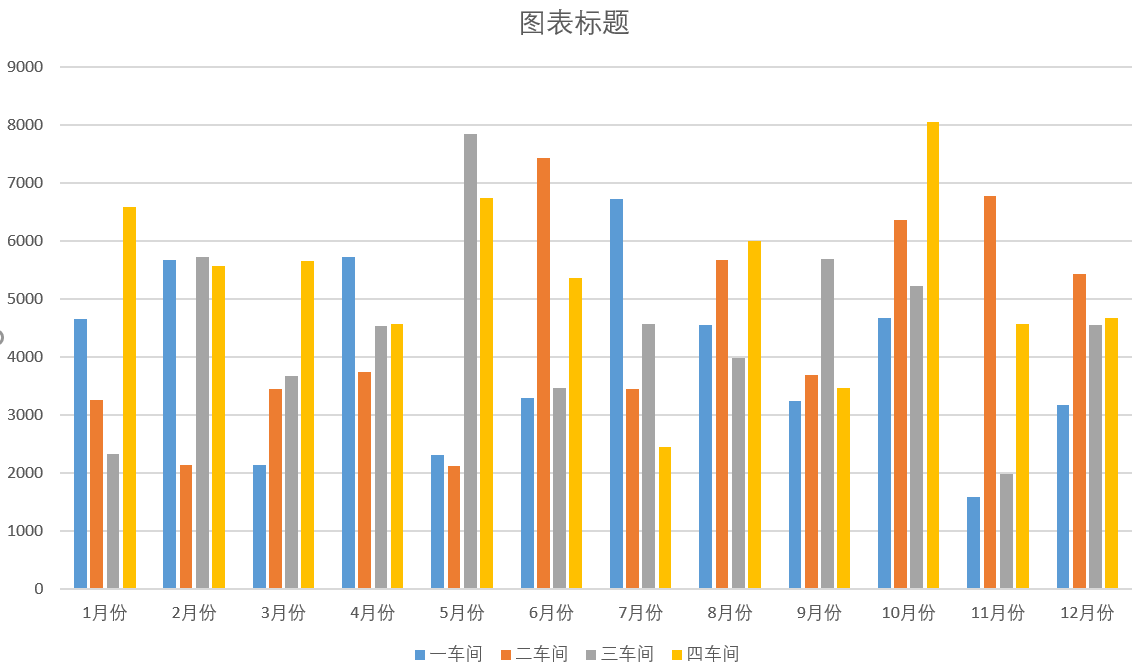

选中整个表格，点击插入，插入一个二维柱状图，如下图：

上面有四个系列，但这不是我想要的，要加一个控件去控制它，比如我点击一车间上图就显示一车间，点击二车间上图就显示二车间，excel控件在默认的功能区里是没有的，要把它加进来，点击文件->选项->自定义功能区，勾选开发工具，点击确定按钮，然后在功能区里多一个开发工具的选项，如下图：

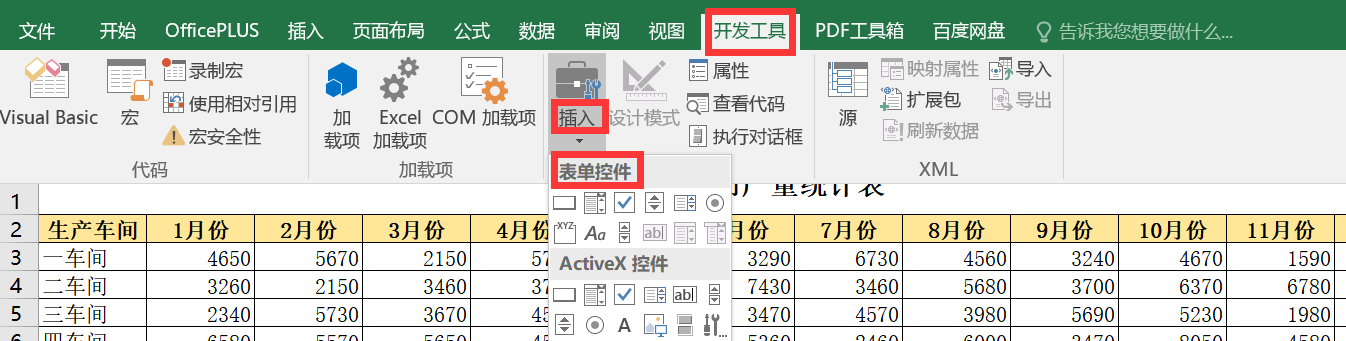

点击开发工具->插入，在表单控件里点击第二个，如下图：

点击组合框(窗体控件)，也就是第二个，在excel哪里拖拽都可以，可以拖拽出来这样的一个组合框，如下图：

这个组合框实际上就是一个下拉框，动态图表的原理就是说如何将这个控件和我们的表格联系到一起，进而就可以和图表联系到一起了，首先讲这个控件的基本用法，选择它的时候左击是不行的，需要右击，右击它可以移动，如果想把它卡在四个单元格里，要点击Alt键，就把它固定到四个单元格里了，不能移动了，右键上图的格里，如下图：

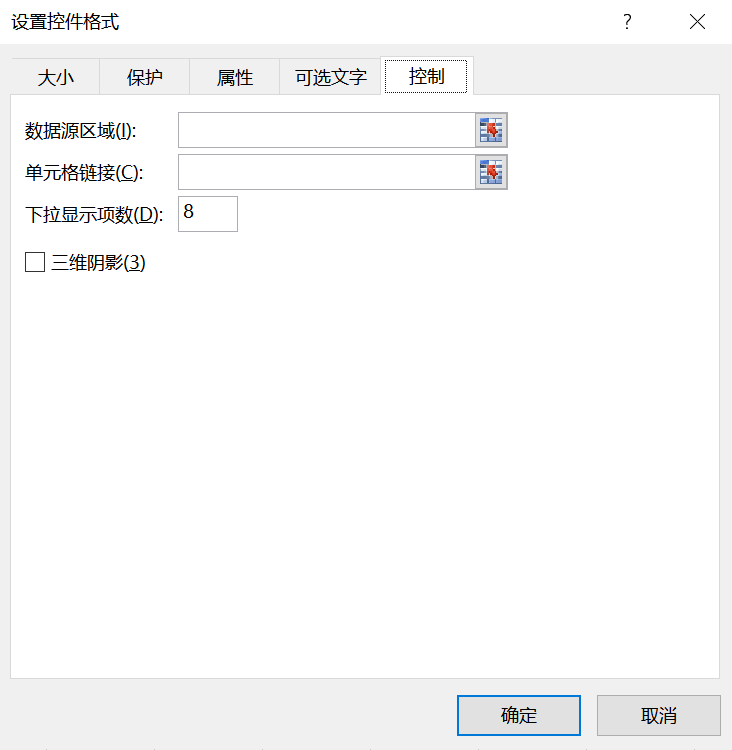

点击设置控件格式，弹出设置控件格式对话框，如下图：

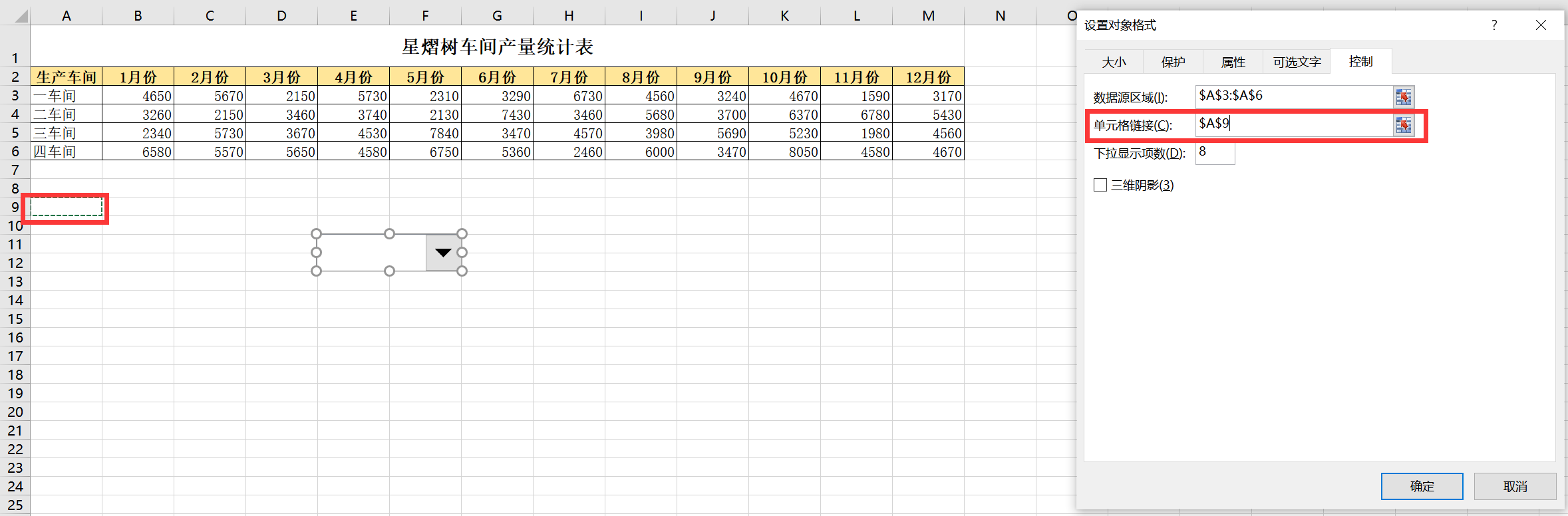

数据源区域选择一车间-四车间，单元格链接选择某一个单元格，选择哪个都可以，如下图：

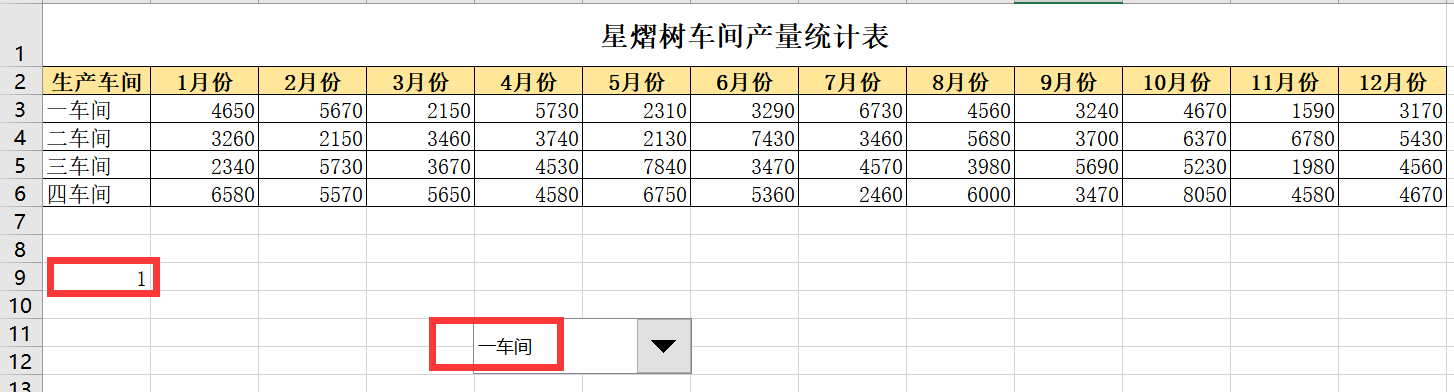

点击确定，当我选择类目的时候，单元格会给我返回值，至于返回什么值，我只能自己看一下，然后点击其他地方，这个控件就被激活了，下拉框里我选择一车间，刚才那个单元格返回1，选择二车间，刚才那个单元格返回2，选择三车间，刚才那个单元格返回3，选择四车间，刚才那个单元格返回4，如下图：

现在很明显有个动态的数据发生了，动态的图表来自动态的数据，如何将动态的数据和表格联系起来

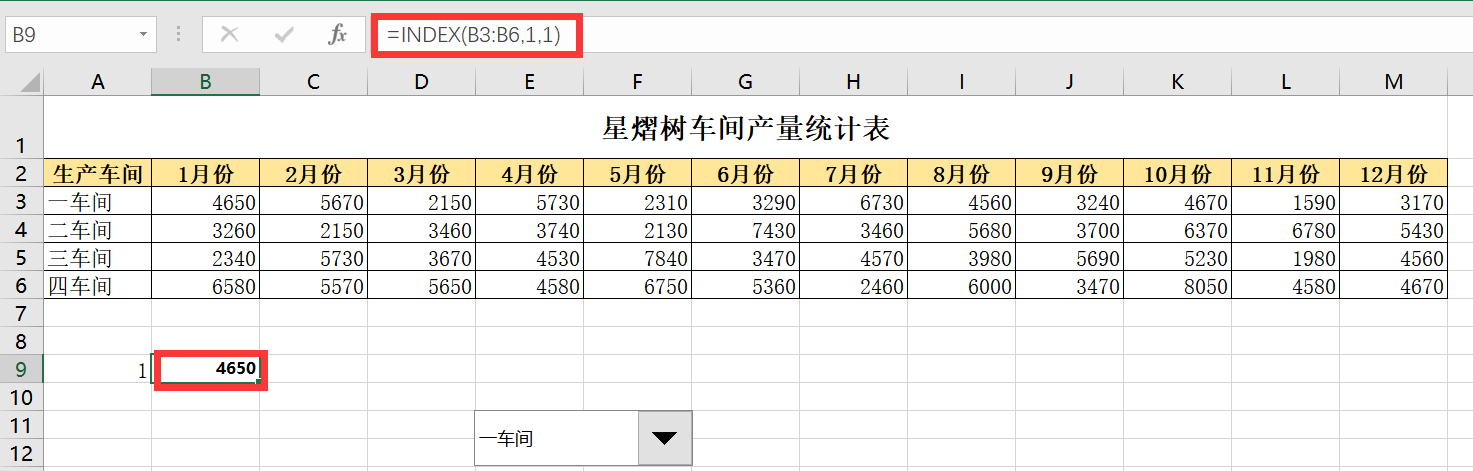

要获取一车间1月份的数据，用到index函数，=INDEX(B3:B6,1,1)，这个值在所选区域的第1行和第1列，但是这个数据是固定的，不是动态的，如下图：

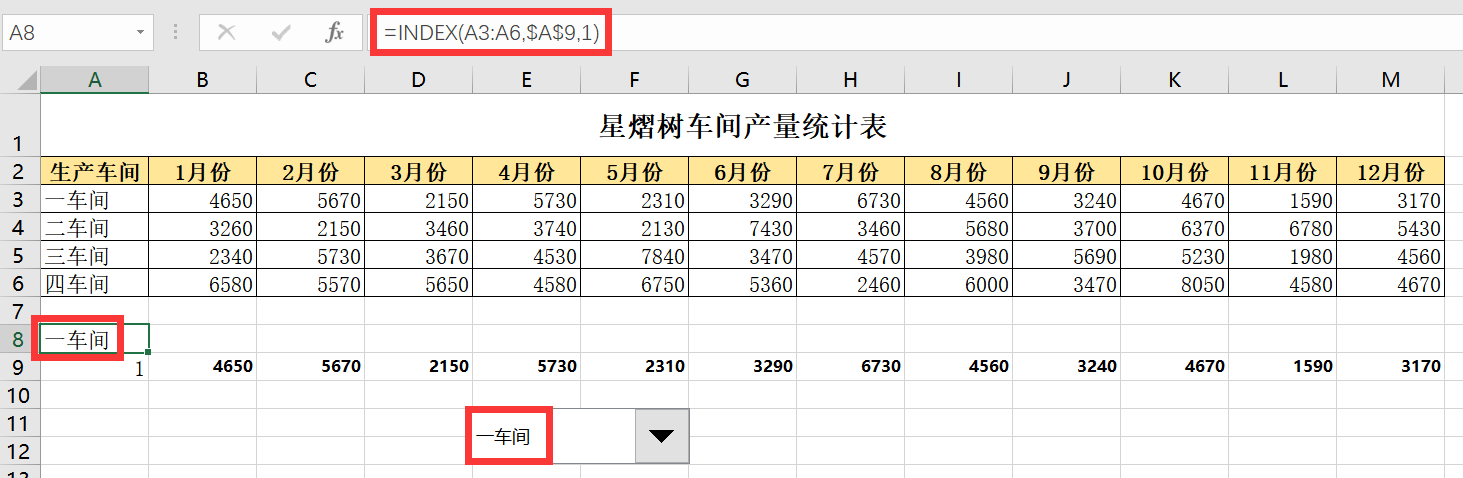

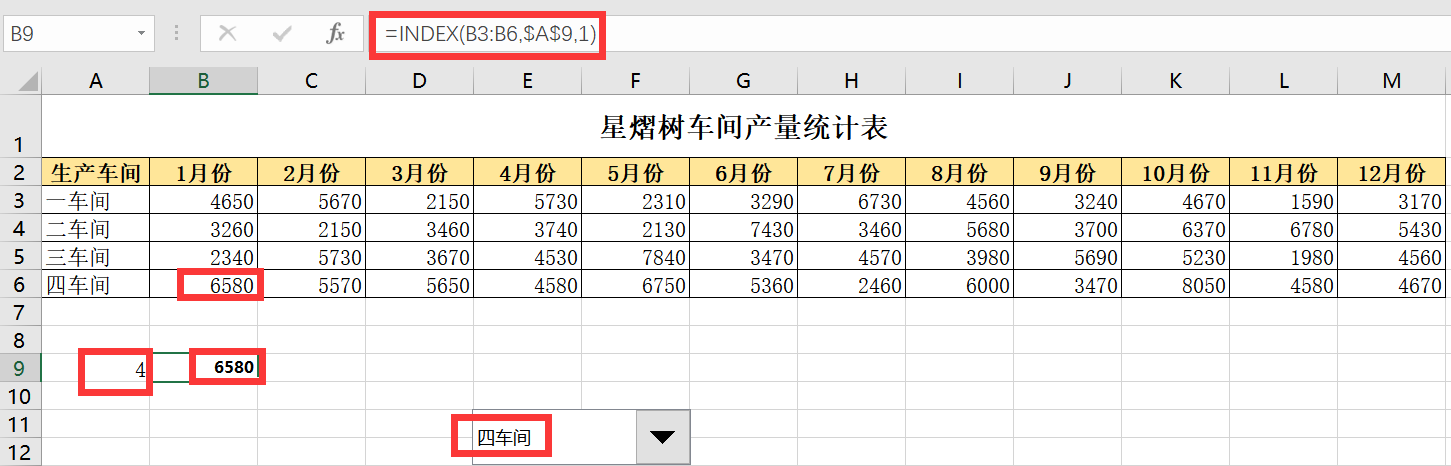

比如我选择一车间1月份的数据是正确的，当我选择二车间1月份时数据没有变化，这个函数需要修改一下，因为只有1列，列不用变，行要改，改后的公式：=INDEX(B3:B6,$A$9,1)，从一车间切换到四车间的时候，前面A9单元格的值也会变化，1月份的数据也会变化，如下图：

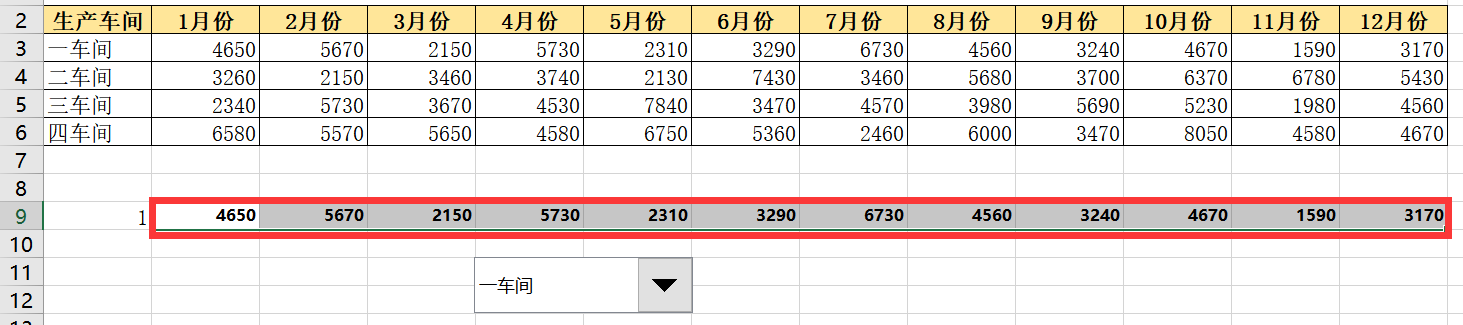

向右拖动，会看到四车间1月份的数据，切换到一车间，数据也正常，如下图：

因为单元格是相对引用的，一车间2月份的公式就变成了=INDEX(C3:C6,$A$9,1)，切换成二车间就变成二车间的数据，切换成三车间就变成三车间的数据，切换成四车间就变成四车间的数据了，给这行数据和表头创建一个图表，选中这行，按住Ctrl选中表头这行(除去生产车间)，点击插入，插入一个柱状图，如下图：

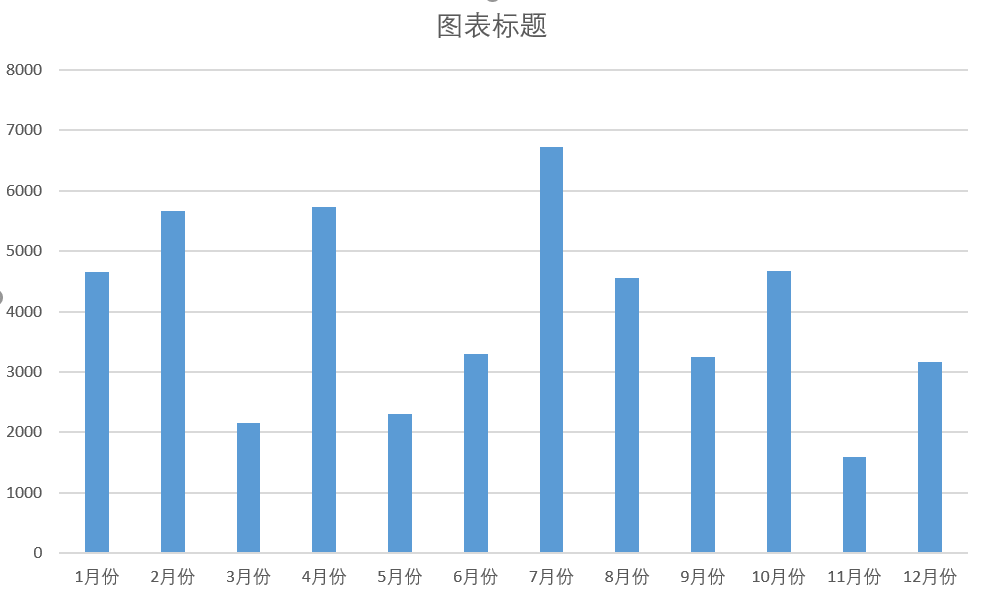

稍微放大一些，默认显示一车间的数据，切换到二车间，显示二车间的数据，切换到三车间，显示三车间的数据，切换到四车间，显示四车间的数据，这个就是动态图表，如果还想提升一个档次，想做一个动态的标题，动态图表来自于动态数据，再写一个index函数，如下图：

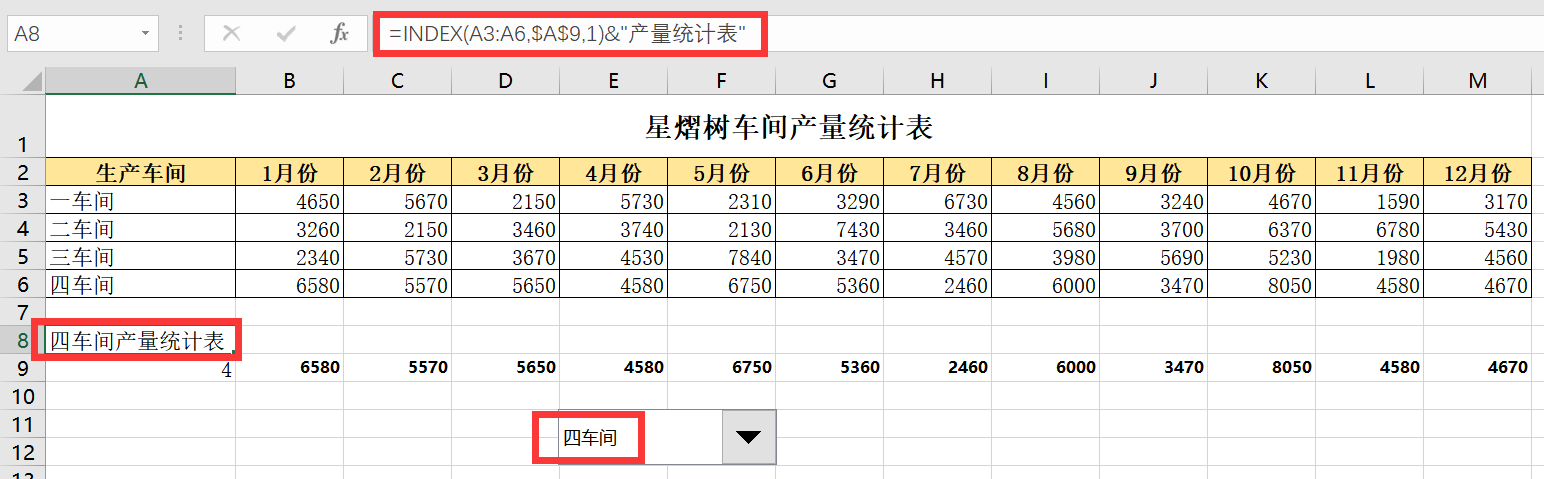

输入公式：=INDEX(A3:A6,$A$9,1)，返回一车间，切换到二车间，就返回二车间，在公式后面输入&"产量统计表"，公式就变成了=INDEX(A3:A6,$A$9,1)&"产量统计表"，回车返回一车间产量统计表，切换到二车间、三车间和四车间，返回如下图：

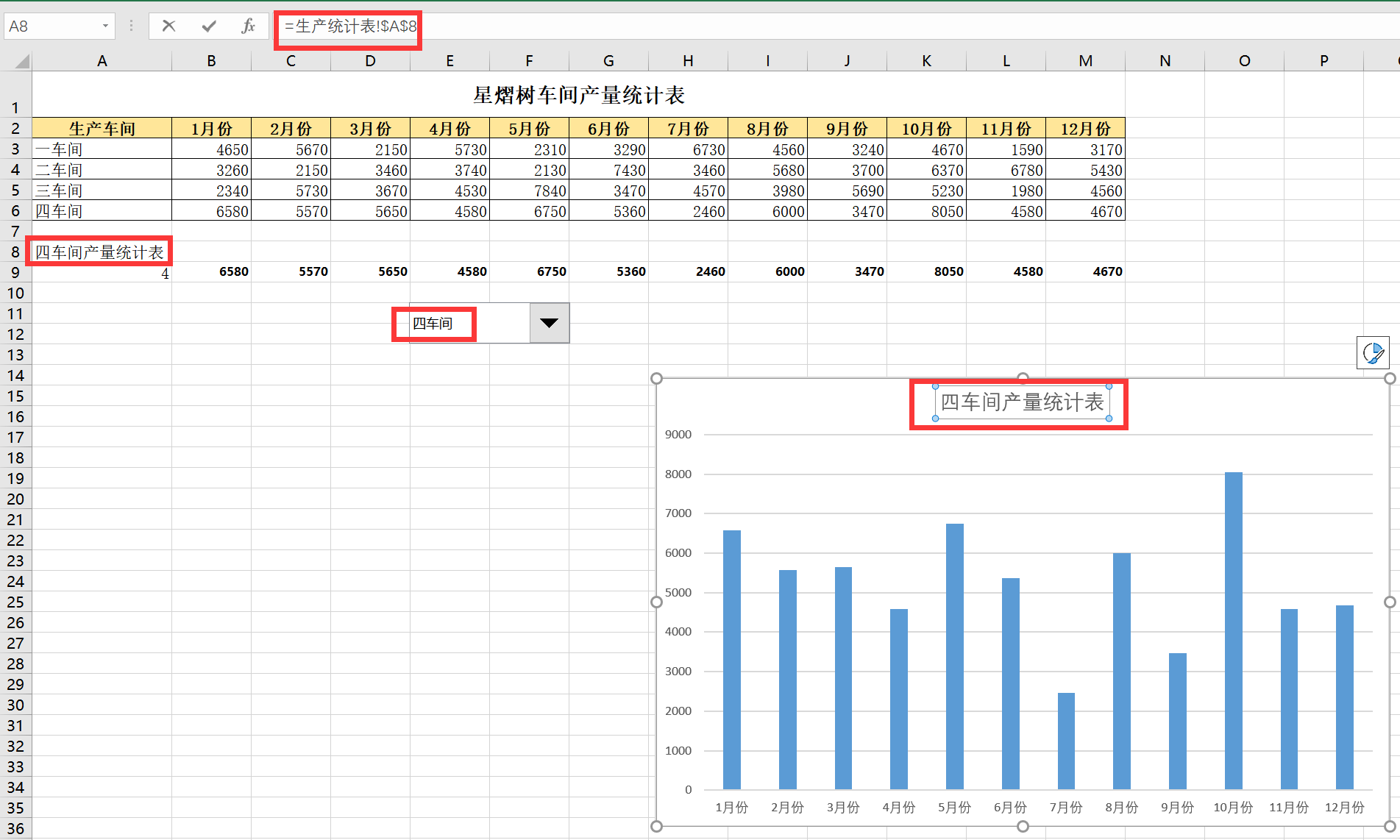

接下来选中标题，输入=生产统计表!$A$8，生产统计表!$A$8就是四车间产量统计表的单元格，回车，标题变成了四车间产量统计表，如下图：

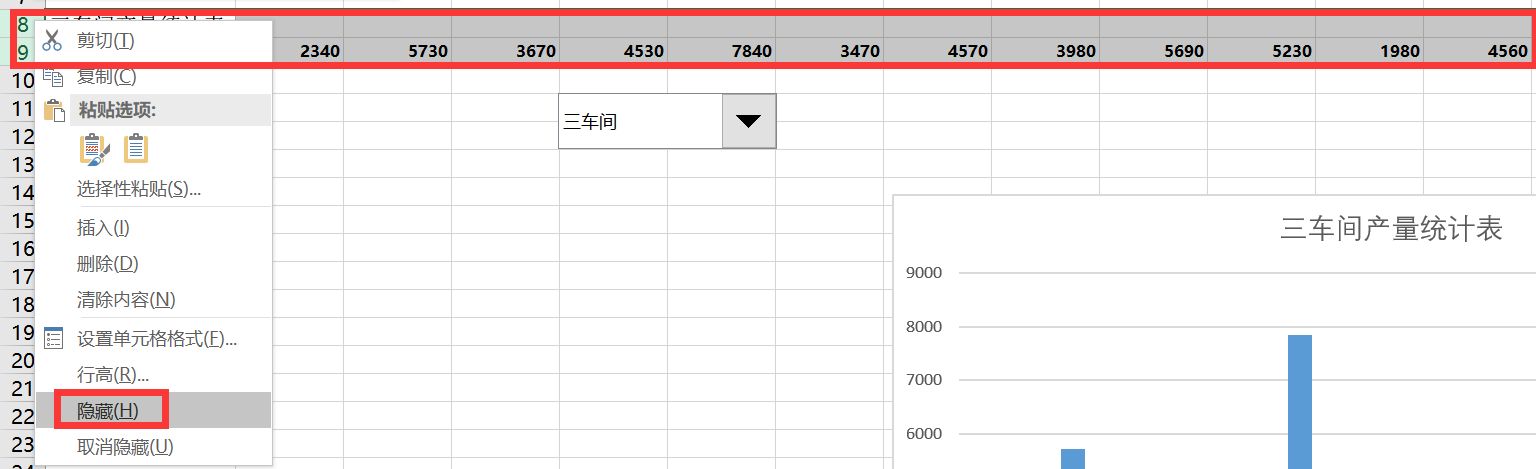

切换到一车间，标题就变成了一车间产量统计表，切换到二车间，标题就变成了二车间产量统计表，切换到三车间，标题就变成了三车间产量统计表，因为这个图表是给老板或者甲方看，他们肯定不懂excel，他们不明白这些数据是干什么的，包括表格里的其他数据，因此要把这些数据隐藏，如下图：

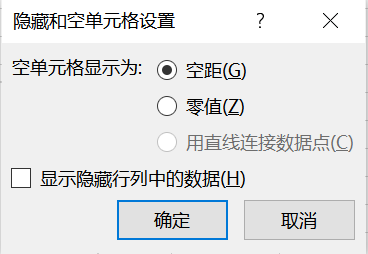

点击隐藏，图表里变成空白了，因为数据都消失了，这个也好解决，点击设计->选择数据->隐藏的空单元格和单元格，弹出如下图：

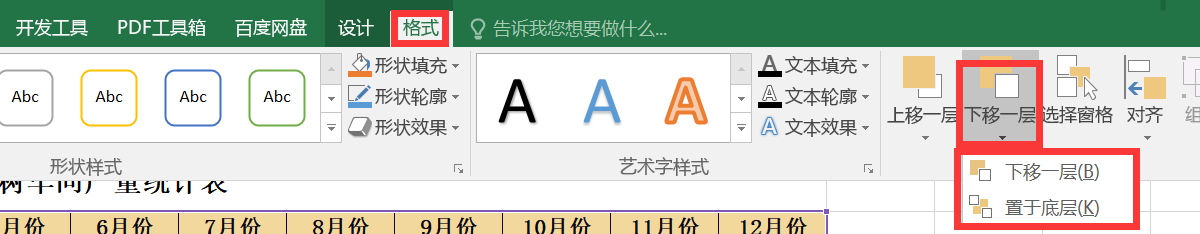

勾选显示隐藏行列中的数据，点击确定，再点击确定，图表数据恢复了，现在把下拉框移动图表上，右击下拉框，移动到图表上，看不见下拉框是因为图表把它盖住了，点击格式->下移一层下的三角，可以看到下移一层和置于底层，如下图：

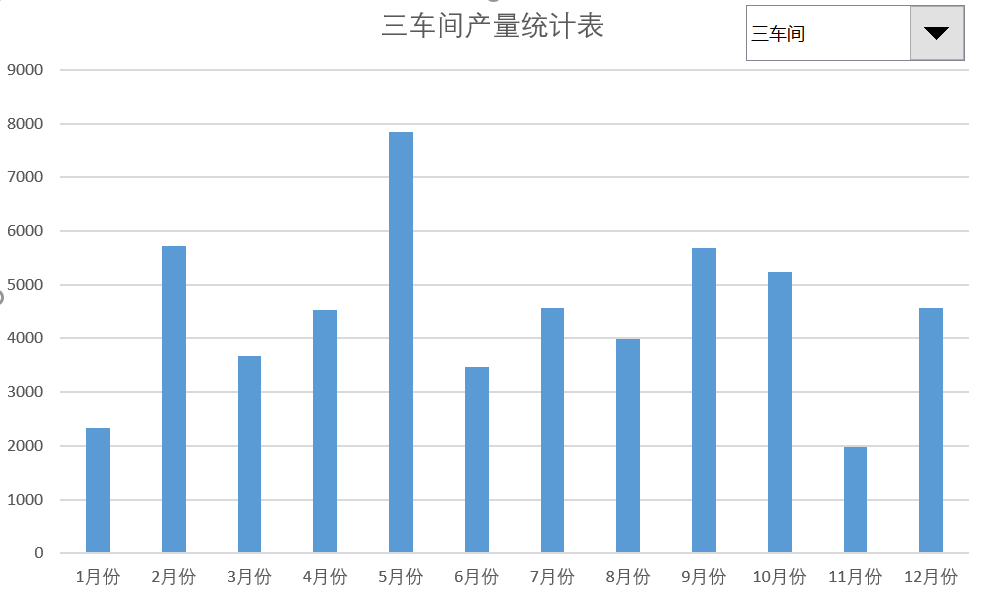

点击置于底层，那么图表就放到最后一层了，控件就会出现，如下图：

几个车间随便切换，感觉控件在图表上面，这只是视觉效果，实际上它们是独立的两个个体

制作无控件动态图表：
选中销量表的单元格，点击插入，插入折线图，折线图里的数据有点多，不想看这么多，想看最后10行的数据

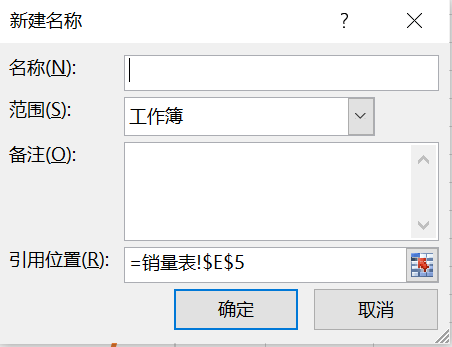

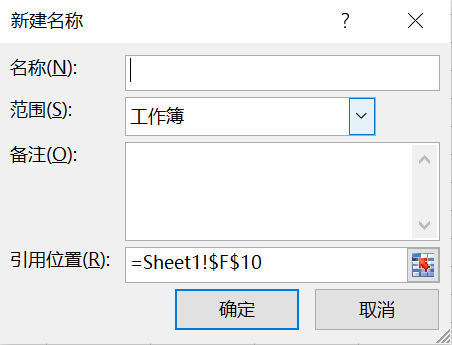

利用公式：=OFFSET(B1,COUNTA(B:B)-1,0)，可以求出商品A最后一行的数据，往下面增加，也会显示最后一行的，如果返回10行，公式就要改一下：=OFFSET(B1,COUNTA(B:B)-10,0,10,1)，COUNTA(B:B)表示这列去除为空的单元格的总数量，应该是24，COUNTA(B:B)-10就是参照商品A这个单元格偏移14行，相当于偏移到第15行，15到24正好偏移10行，返回10行，返回1列，回车，返回#VALUE!，因为返回多行，所以报错了，复制公式：=OFFSET(B1,COUNTA(B:B)-10,0,10,1)，点击公式，再点击定义名称，弹出如下图：

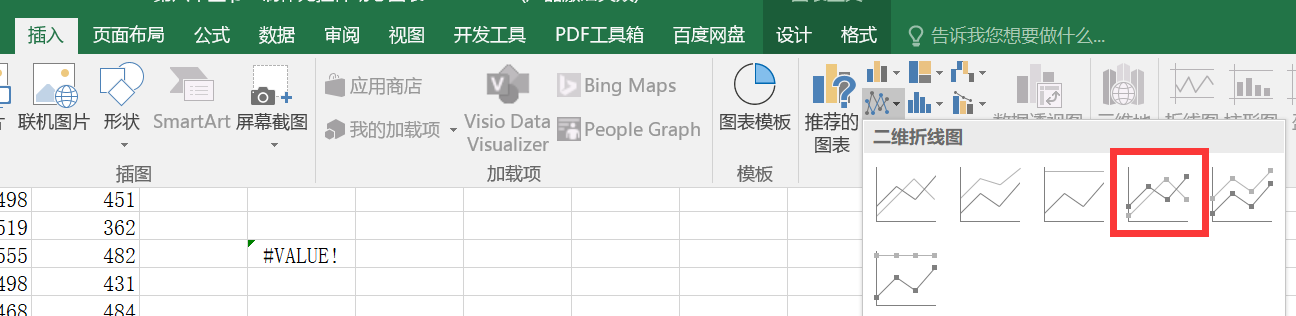

名称输入销量A，引用位置输入=OFFSET(B1,COUNTA(B:B)-10,0,10,1)，但是要绝对引用，改成=OFFSET($B$1,COUNTA($B:$B)-10,0,10,1)，点击确定，也就是说工作表有一个区域叫销量A，单击一个空的单元格，点击插入，如下图：

插入成功后，会看到一个空的折线图，因为没有选择数据，选择的是一个空的单元格，点击设计->选择数据，点击添加按钮，弹出如下图：

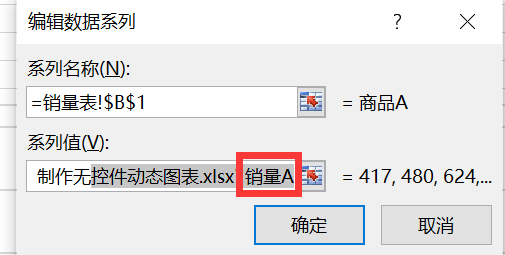

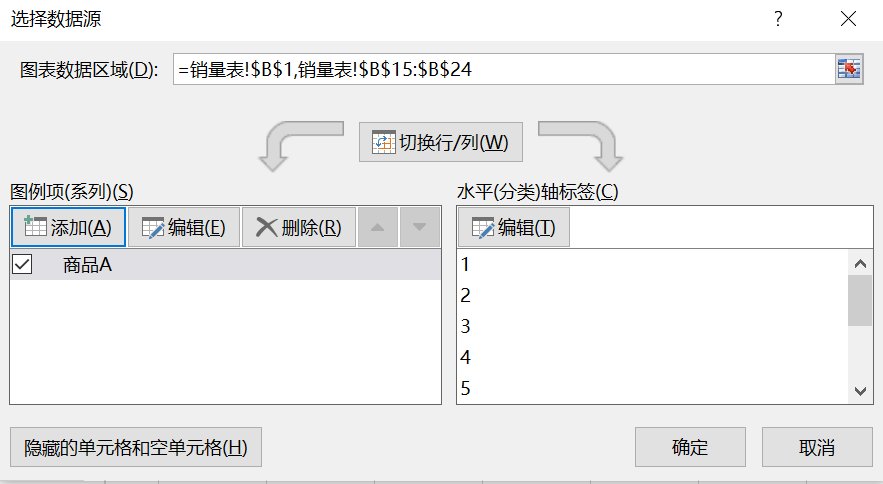

系列名称输入框，点击商品A，反显为=销量表!$B$1，系列值里输入=销量表!销量A，系列对应的值就是销量A的值，点击确定按钮，弹出如下图：

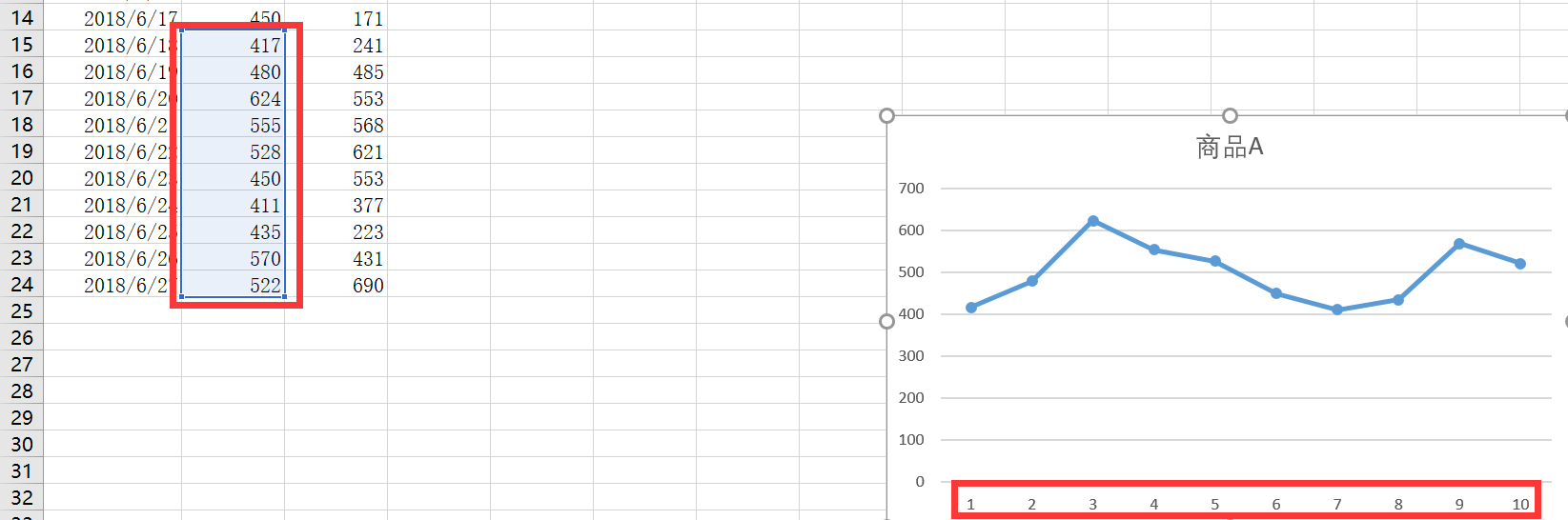

在点击确定按钮，可以看到如下图：

水平轴显示1-10，商品A显示最后10行，把这10个数给自动框上了，给商品A后面继续加值，折线会自动显示后10行，商品A完事了

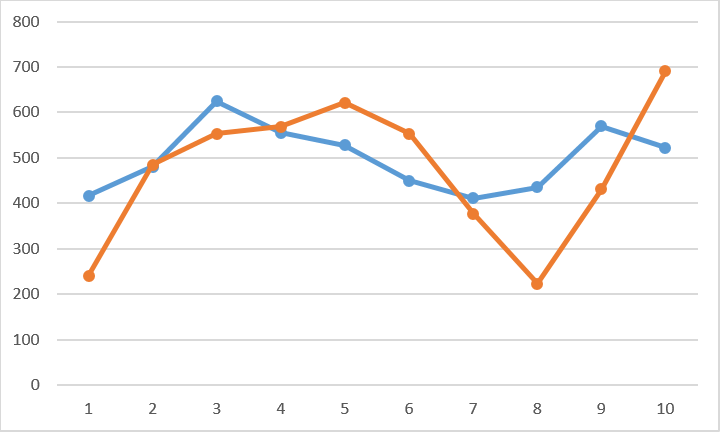

接下来做商品B，拖动商品A的异常值复制一行，修改一下，参照单元格改成了商品B，也就是C1，统计整个C列，绝对引用一下，商品B的公式：=OFFSET($C$1,COUNTA($C:$C)-10,0,10,1)，这个公式代表产品B最后10个数，点击公式，再点击定义名称，名称输入销量B，引用位置输入=OFFSET($C$1,COUNTA($C:$C)-10,0,10,1)，点击确定，然后在图表里在添加一个系列，点击设计->选择数据，点击添加按钮，系列名称输入框，点击商品B，反显为=销量表!$C$1，系列值里输入=销量表!销量B，系列对应的值就是销量B的值，点击确定按钮，再点击确定按钮，看到两条折线，如下图：

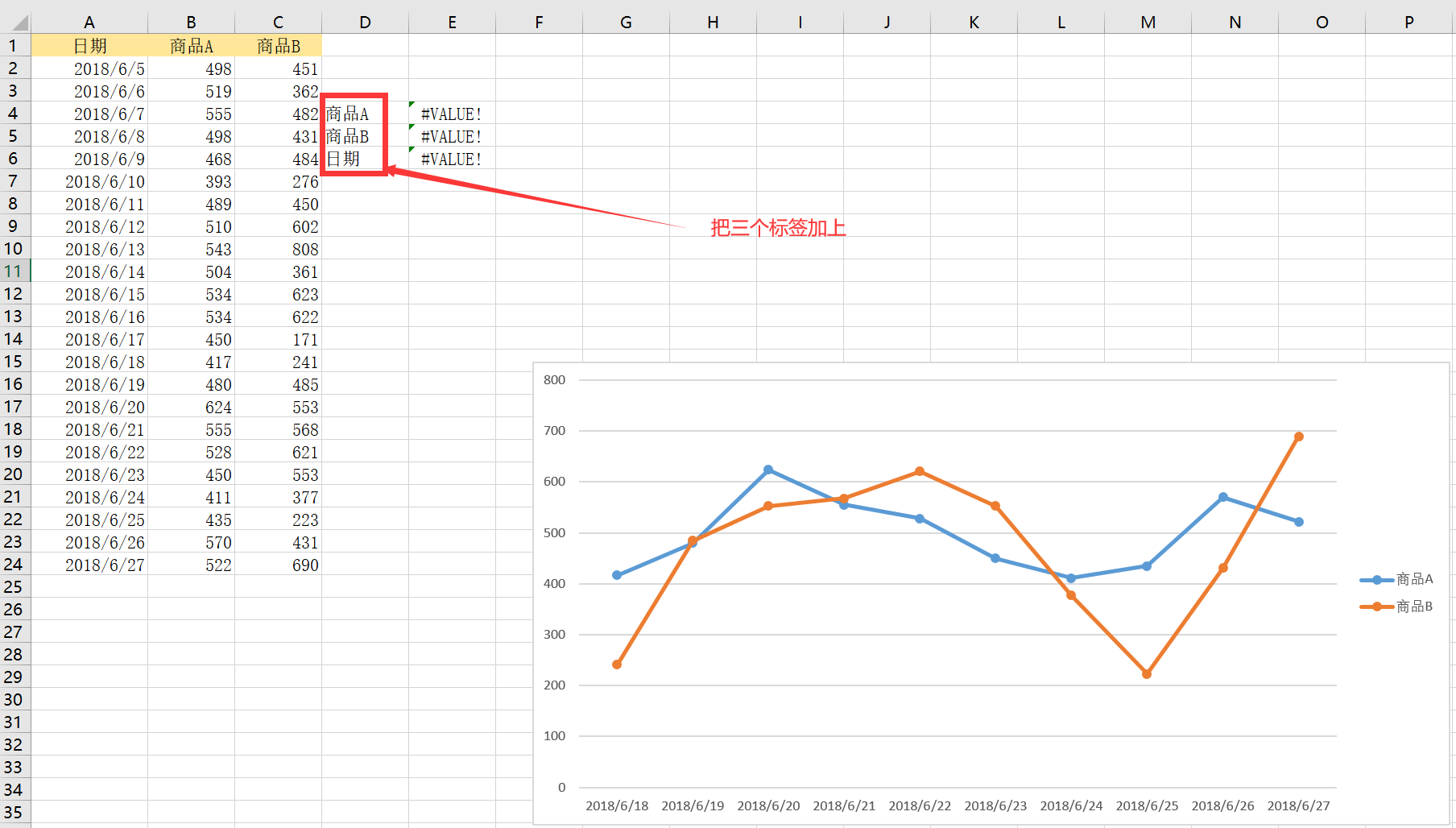

给商品B后面继续加值，折线会自动显示后10行，商品B完事了，点击+号，勾选上图例，图例也会显示，还有一个问题，就是水平轴是1-10，实际应该显示后面10个日期，给日期做一个函数，拖动商品B的异常值复制一行，修改一下，参照单元格改成了日期，也就是A1，统计整个A列，绝对引用一下，日期的公式：=OFFSET($A$1,COUNTA($A:$A)-10,0,10,1)，这个公式代表最后10个日期，点击公式，再点击定义名称，名称输入日期，引用位置输入=OFFSET($A$1,COUNTA($A:$A)-10,0,10,1)，点击确定，点击设计->选择数据，因为针对的是水平轴，点击编辑按钮，轴标签区域输入销量表!日期，点击确定按钮，再点击确定按钮，如下图：

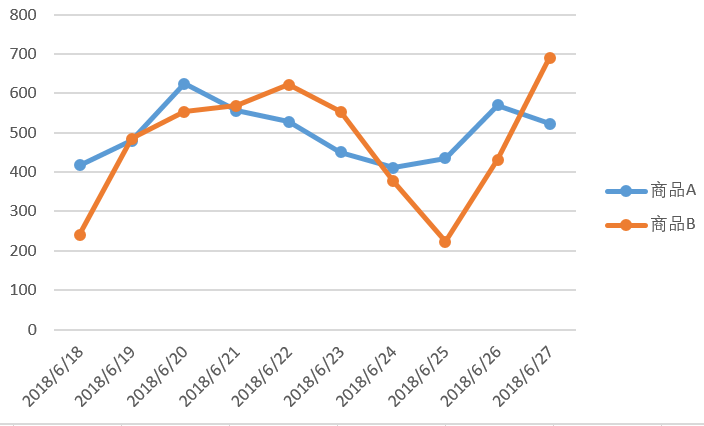

同时把三列的最后10个都框住了，给日期、商品A、商品B后面继续加值，折线会自动显示后10行，会发生变化，如下图：

制作复选框动态图表：

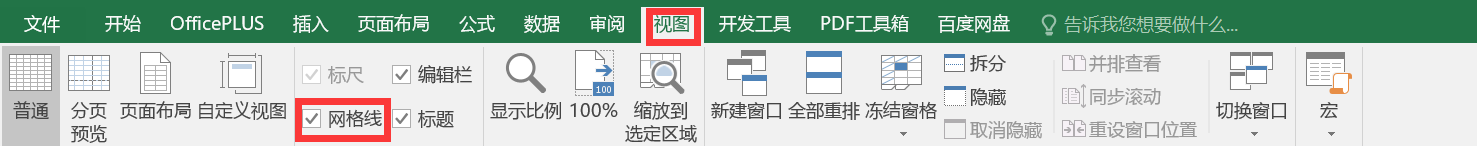

视图里的网格线就是复选框，如下图：

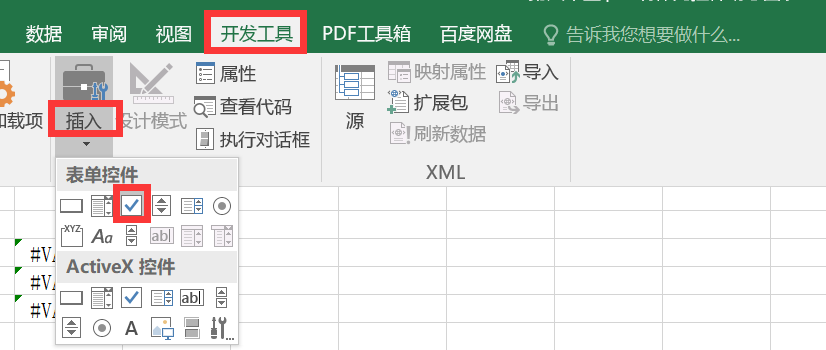

去掉网格线，就没有了，勾上，单元格就出来了，接下来把上节课制作成复选框动态图表，勾上商品A图表里就显示商品A的走势，勾上商品B图表里就显示商品B的走势，点击如下图：

鼠标放到√上，显示复选框(窗体控件)，点击一下，就生成一个+号，可以拖动，如下图：

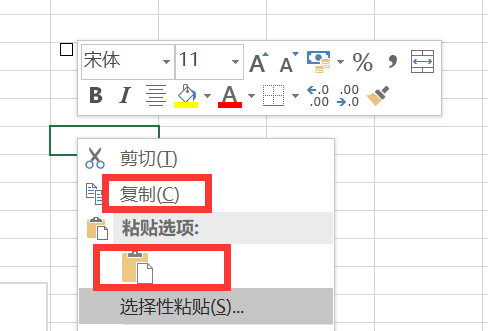

把文字修改一下，右键，点击编辑文字，改成商品A，复制商品A，然后粘贴一下，如下图：

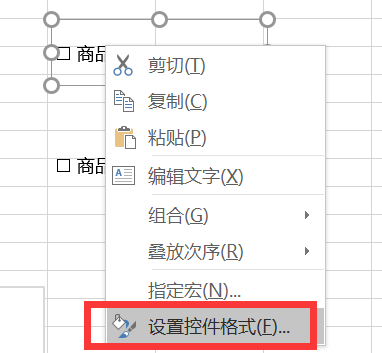

下面的红框是粘贴，改成商品B，商品A和商品B都做好了，勾选没有反应，右击复选框，如下图：

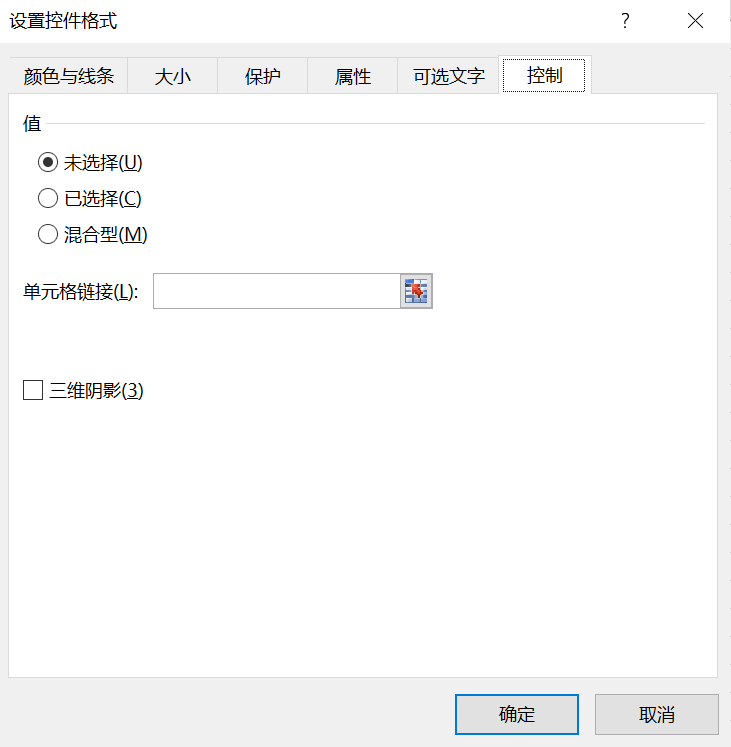

点击设置控件格式，弹出设置控件格式对话框，如下图：

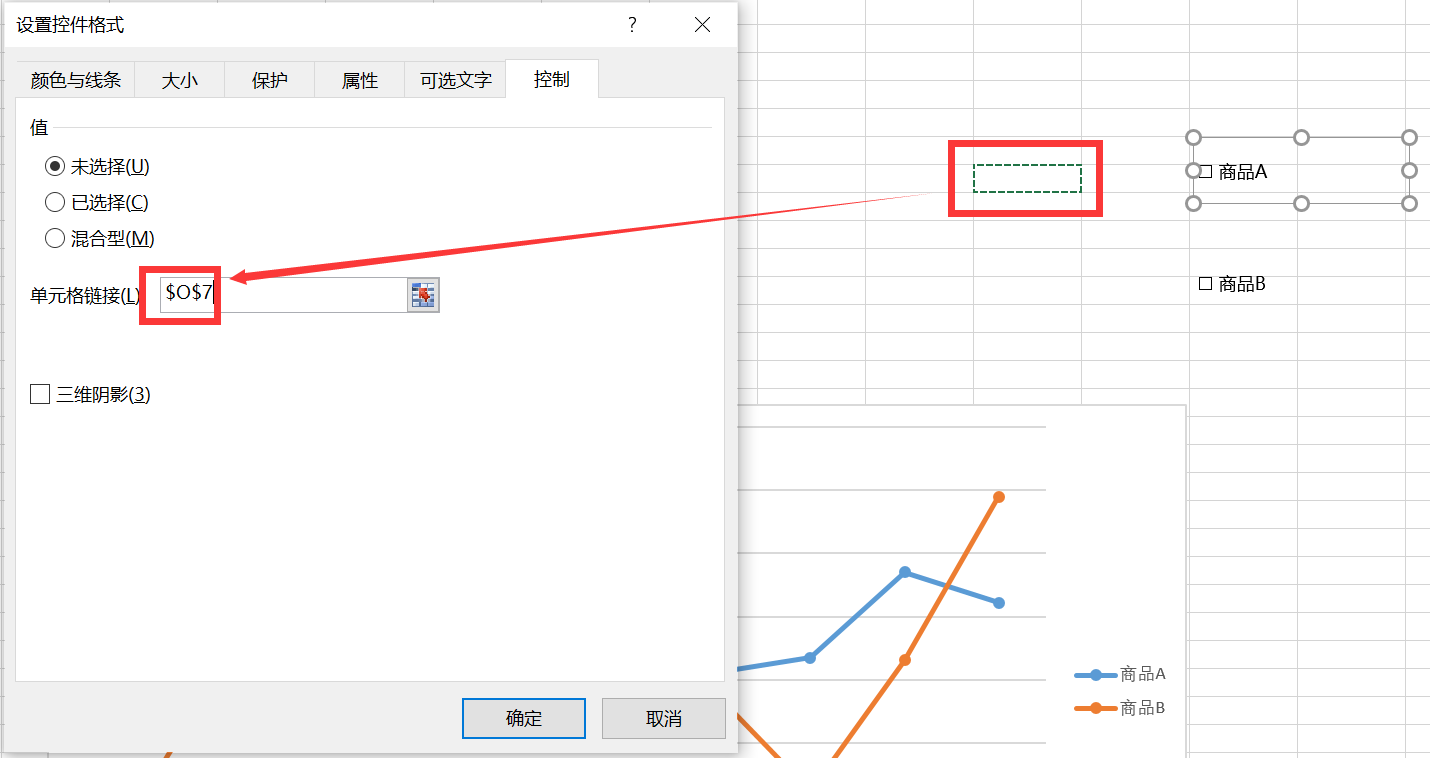

把光标放在单元格链接里，单击商品A前面的空白单元格，就是在选择的单元格里返回一个值，如下图：

返回什么值，点击确定看一下，这样商品A就被激活了，如下图：

勾选商品A，返回TRUE，去勾选商品A，返回FALSE，同理把商品B也激活，激活成功后把商品A和商品B都勾选上，逻辑就是勾选上就会有走势图，去勾选就不会有走势图，这里用到if函数，图表里的数据是由这里控制的，如下图：

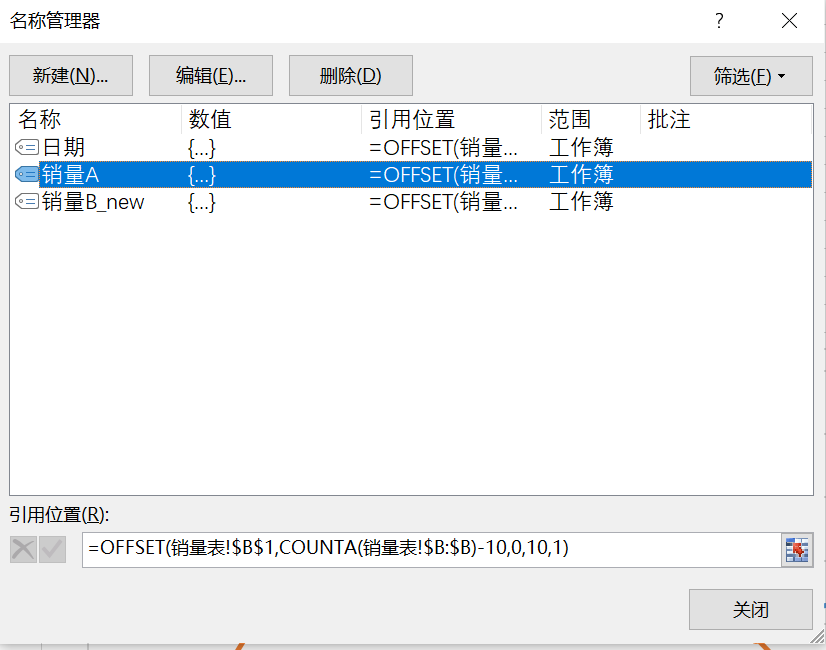

点击公式->名称管理器，如下图：

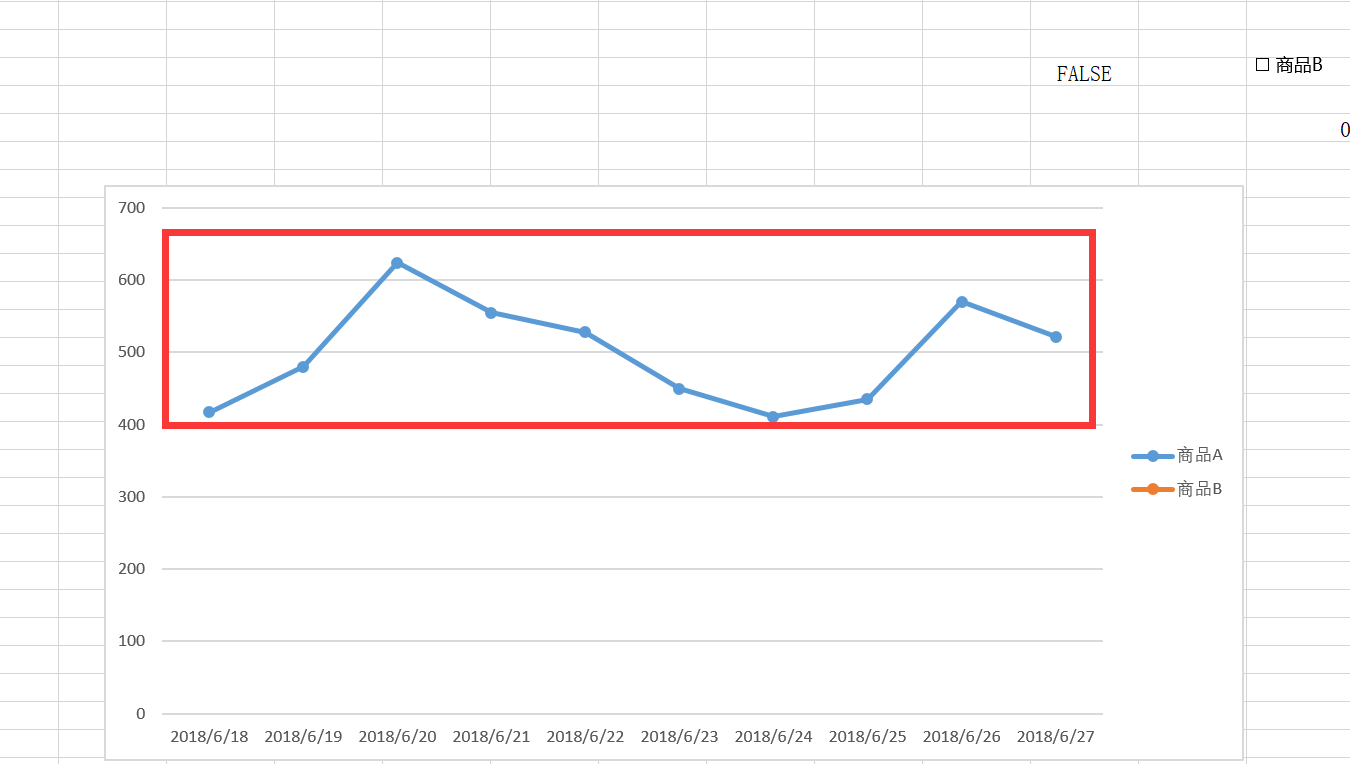

可以看到销量A的公式，如果所选的单元格=true，就会显示商品A的后10行数据，因此把公式复制一下，如果不等于true，就返回空的单元格，公式：=IF($O$7=TRUE,OFFSET($B$1,COUNTA($B:$B)-10,0,10,1),$R$14)，单元格需要绝对引用一下，回车一下，返回#VALUE!，点击公式->名称管理器，单击销量A，可以看到引用位置，把里面的公式替换成刚才的公式，再点击√，引用位置就变了，点击关闭按钮，去勾选商品A，可以看到图表里的商品A折线没有了，如下图：

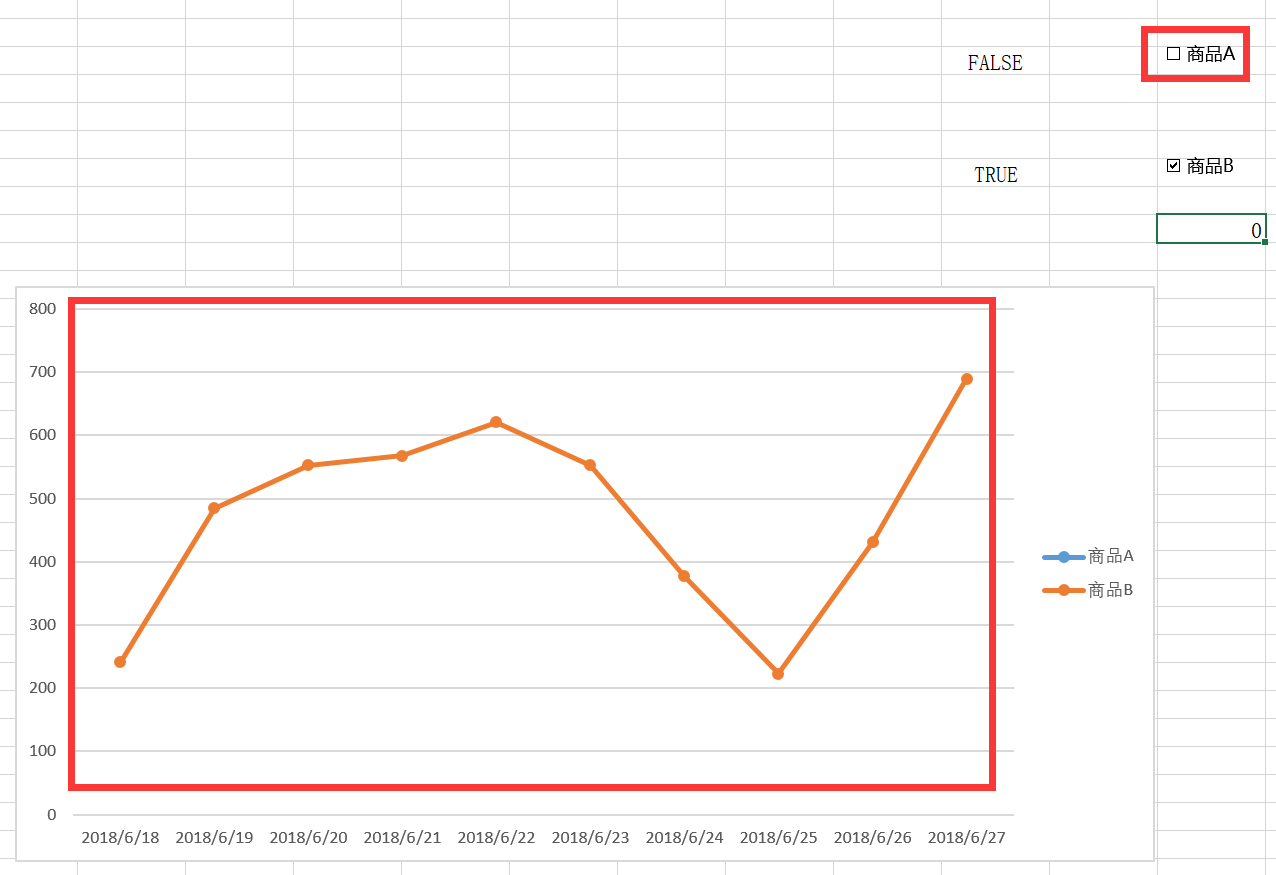

商品B也是同样的动作，首先拿到商品B的公式，复制一下：OFFSET($C$1,COUNTA($C:$C)-10,0,10,1)，在刚才返回的#VALUE!的公式里修改，修改后的公式：=IF($O$11=TRUE,OFFSET($C$1,COUNTA($C:$C)-10,0,10,1),$R$14)，把公式复制到销量B_new的引用位置，再点击√，点击关闭按钮，去勾选商品B，可以看到图表里的商品B折线没有了，如下图：

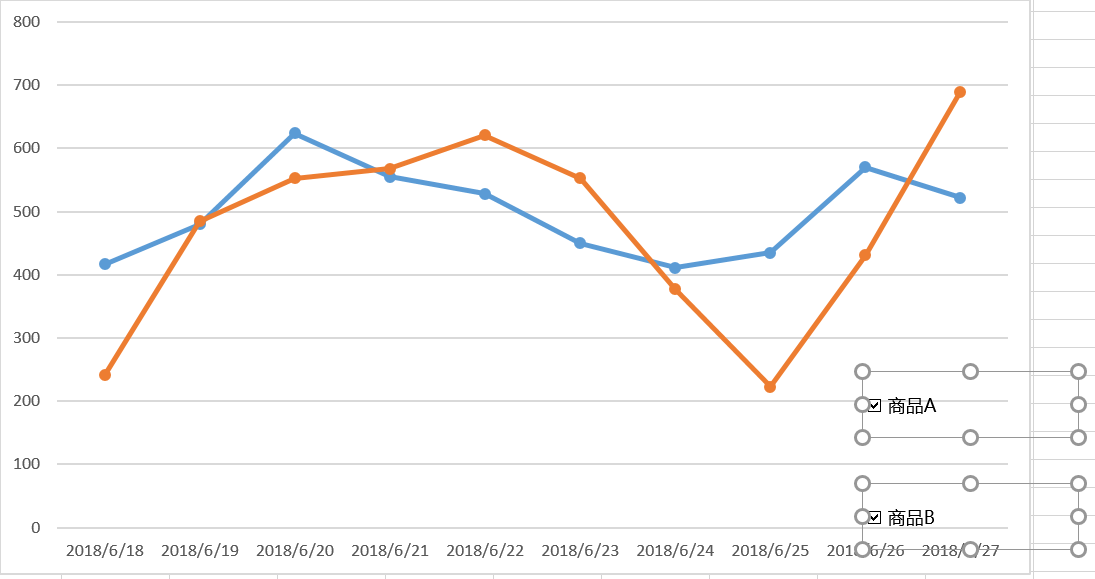

接下来删掉那几个公式，把O列隐藏，把图例也去掉，点击+号，去勾选图例，就可以了，按住Ctrl键，选中商品A和商品B，拖动一下，如下图：

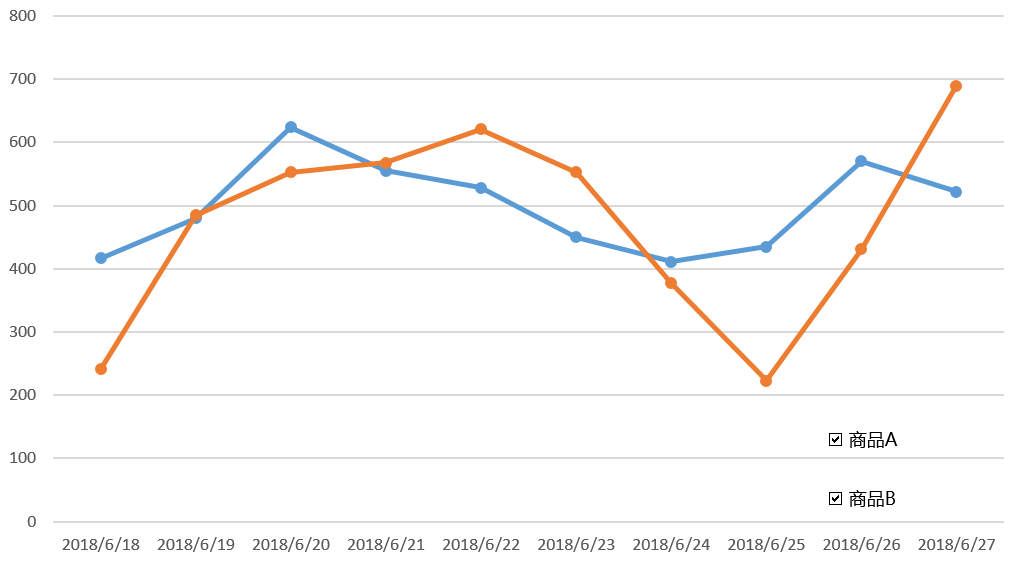

如果商品A和商品B没有对齐，选中这两个图例，点击格式->对齐，选择左对齐或者其他对齐都可以，复选框动态图表制作完成了，如下图：

滚动式动态图表制作：

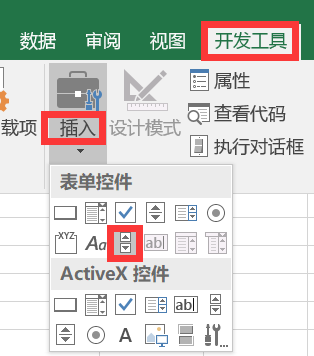

首先创建两个滚动条，点击开发工具->插入->滚动条(窗体控件)，如下图：

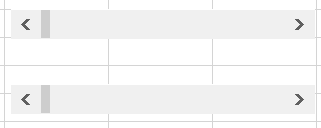

点击上图下面的红框，点击完成后会看到光标变成一个+号，拖动一下，生成一个滚动条，复制再粘贴一下又生成一个滚动条，选中这两个滚动条，点击格式->对齐->左对齐，就对齐了，如下图：

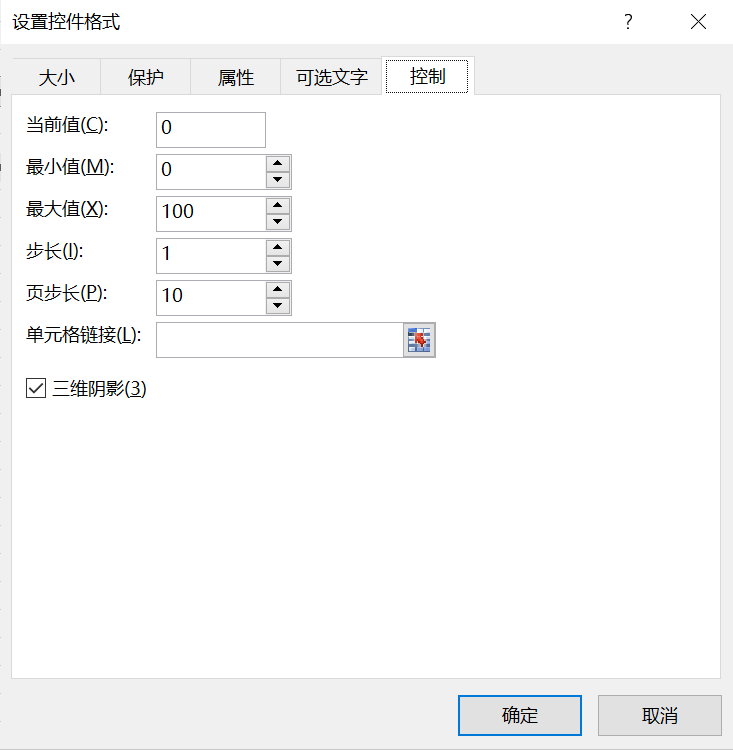

右击第一个，点击设置控件格式，弹出设置控件格式对话框，如下图：

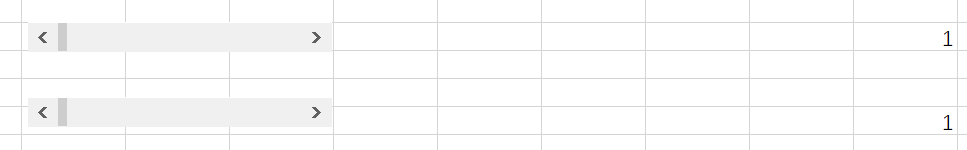

最小值改成1，就是滚动条从左边开始是1，最大值默认是100，步长就是一次走1步，拖动一次就变成2，页步长就是单击格里面，一次走10步，把光标放在单元格链接里，点击一个空单元格，点击确定按钮，空单元格里返回1，点击右侧按钮就会+1，点击单击格里面，就会+10步，在设置第2个滚动条，设置完成后，如下图：

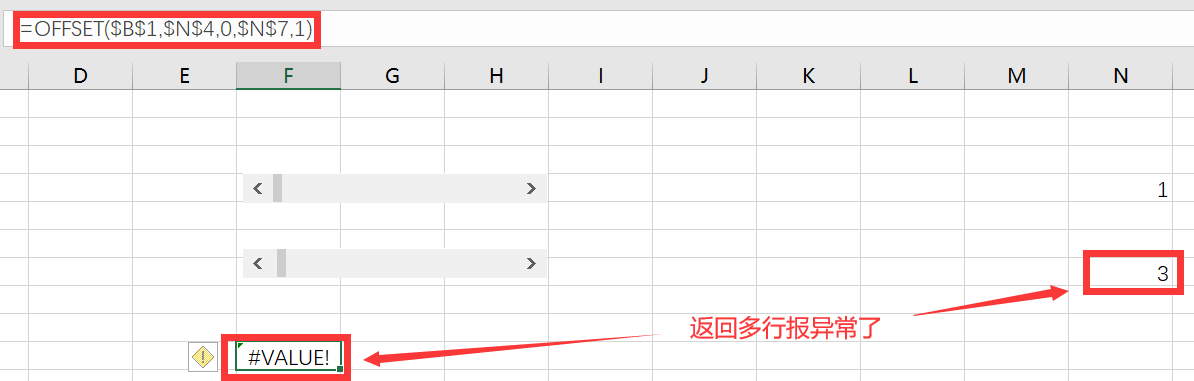

现在需要写个offset函数，参考点是商品A，偏移行数就选择第一个滚动条的位置，偏移列数是0，返回行数选择第二个滚动条的位置，返回多行的情况下就会报异常，返回列数是1，所有单元格位置需要绝对引用一下，公式：=OFFSET($B$1,$N$4,0,$N$7,1)，如下图：

复制一下公式，点击公式->定义名称，弹出如下图：

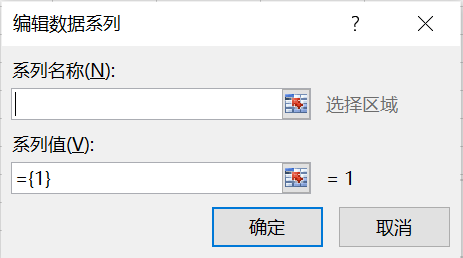

名称输入销量A，引用位置输入刚才复制的公式，点击确定按钮，然后选择一个空的单元格，点击插入->插入一个柱形图，点击设计->选择数据，再点击添加，弹出如下图：

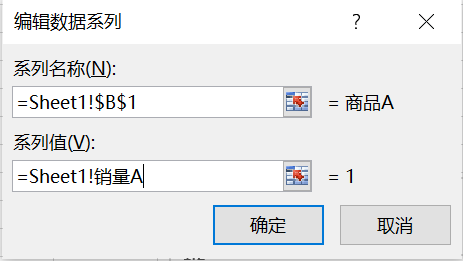

系列名称，点击商品A，反显成=Sheet1!$B$1，系列值清空后在输入=Sheet1!销量A，如下图：

点击确定按钮，再点击确定按钮，弹出如下图：

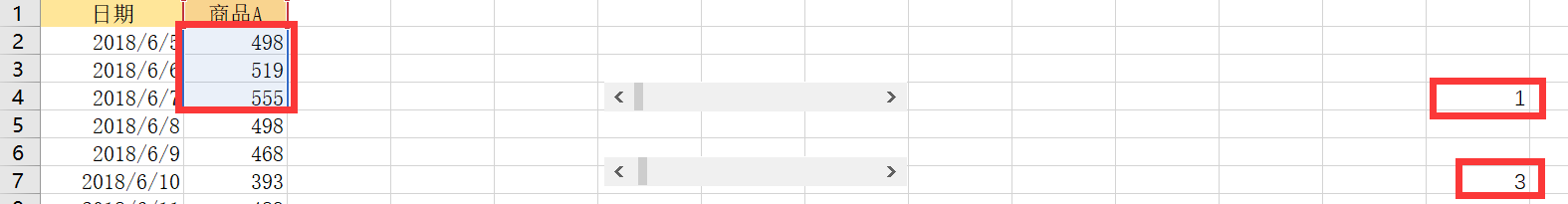

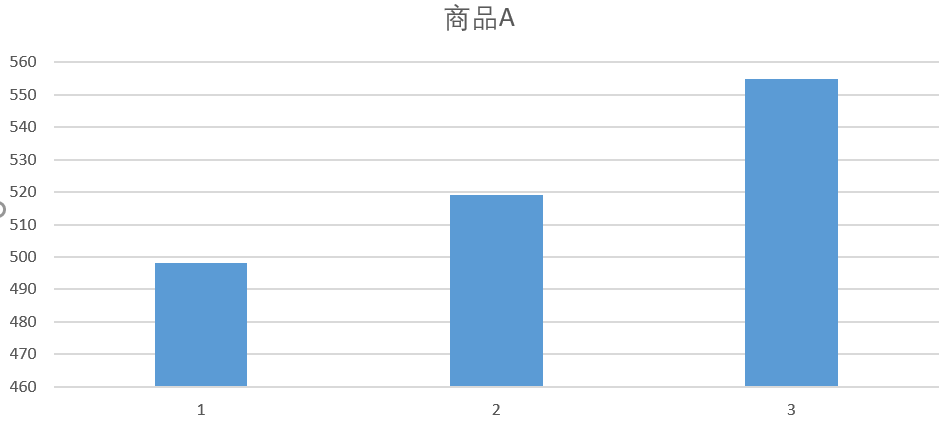

返回3个柱，这是由第二个滚动条控制的，还能看到表格里的变化，如下图：

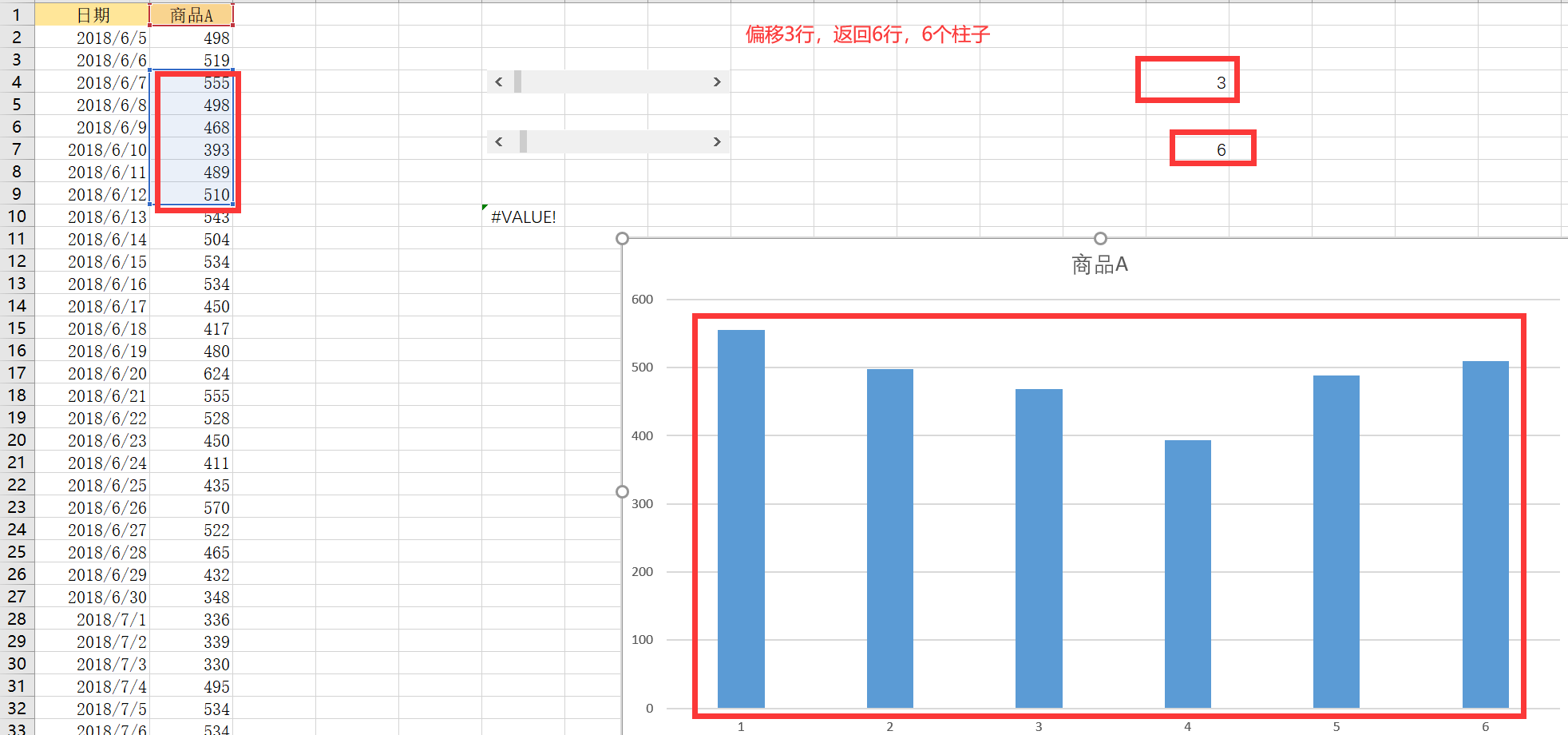

偏移行数是1，是由第一个滚动条控制的，也就是偏移从498开始，返回行数是3，所以就框住了前3行，我分别改变一下两个滚动条的值，柱状图、偏移的行数、返回的行数都会发生变换，如下图：

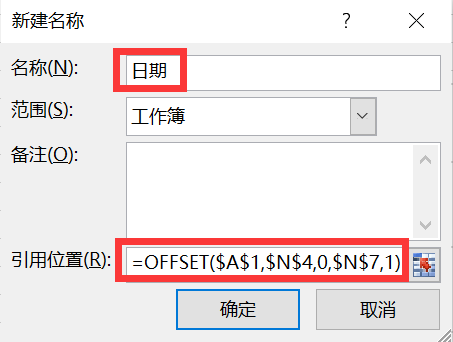

但是还有个问题，下面的1-6应该显示日期，于是复制一下上面的函数，粘贴到下面的空单元格，修改第一个参考点，绝对引用一下，其他不用修改，公式：=OFFSET($A$1,$N$4,0,$N$7,1)，复制一下，点击公式->定义名称，弹出新建名称对话框，名称输入日期，引用位置输入刚才复制的公式，如下图：

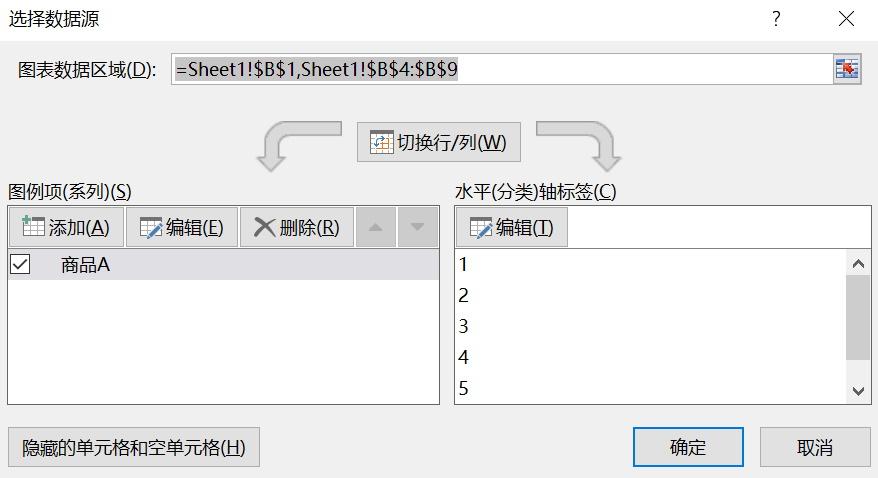

点击确定按钮，点击设计->选择数据，弹出如下图：

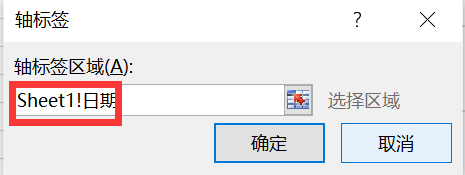

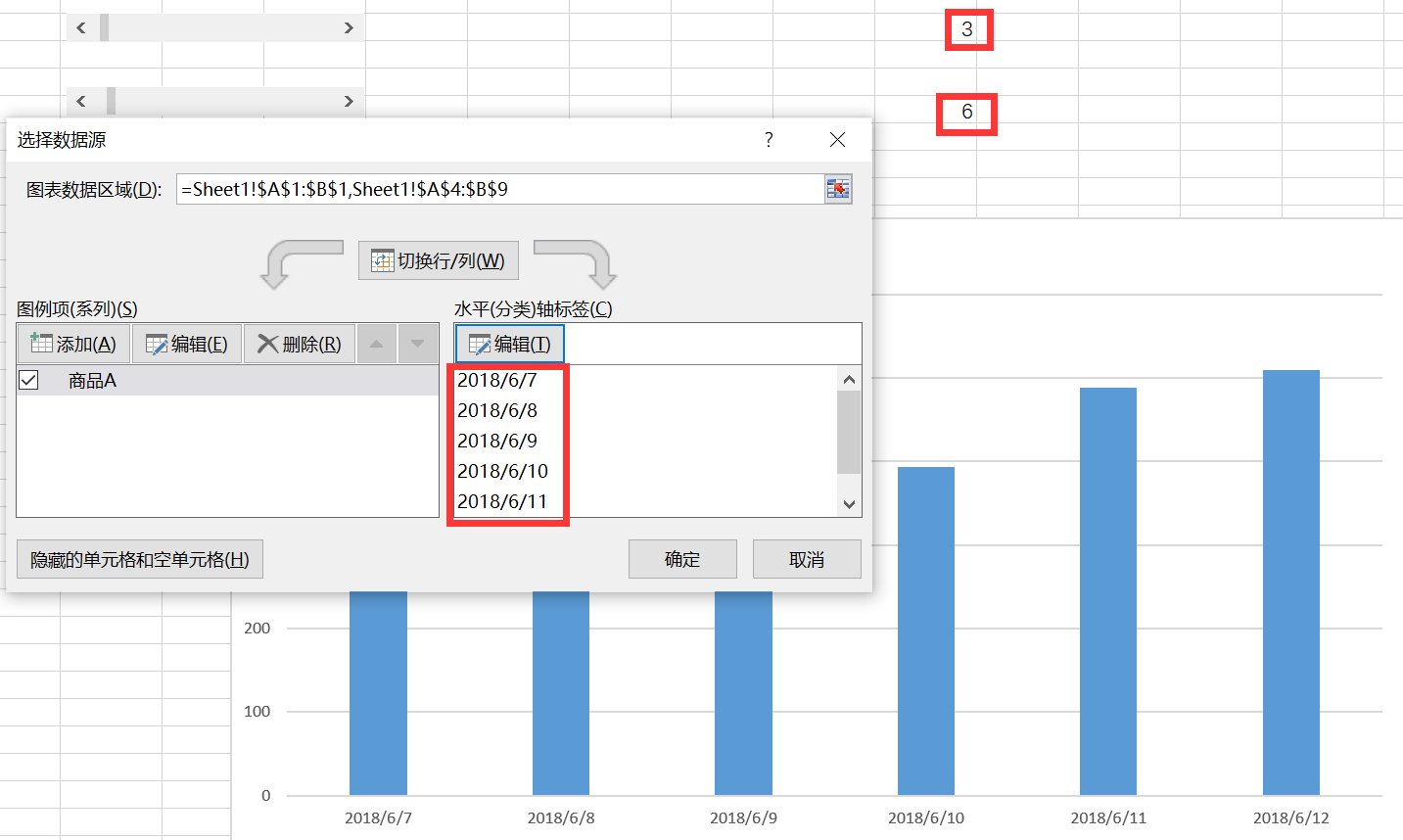

点击编辑按钮，轴标签区域输入Sheet1!日期，如下图：

点击确定按钮，如下图：

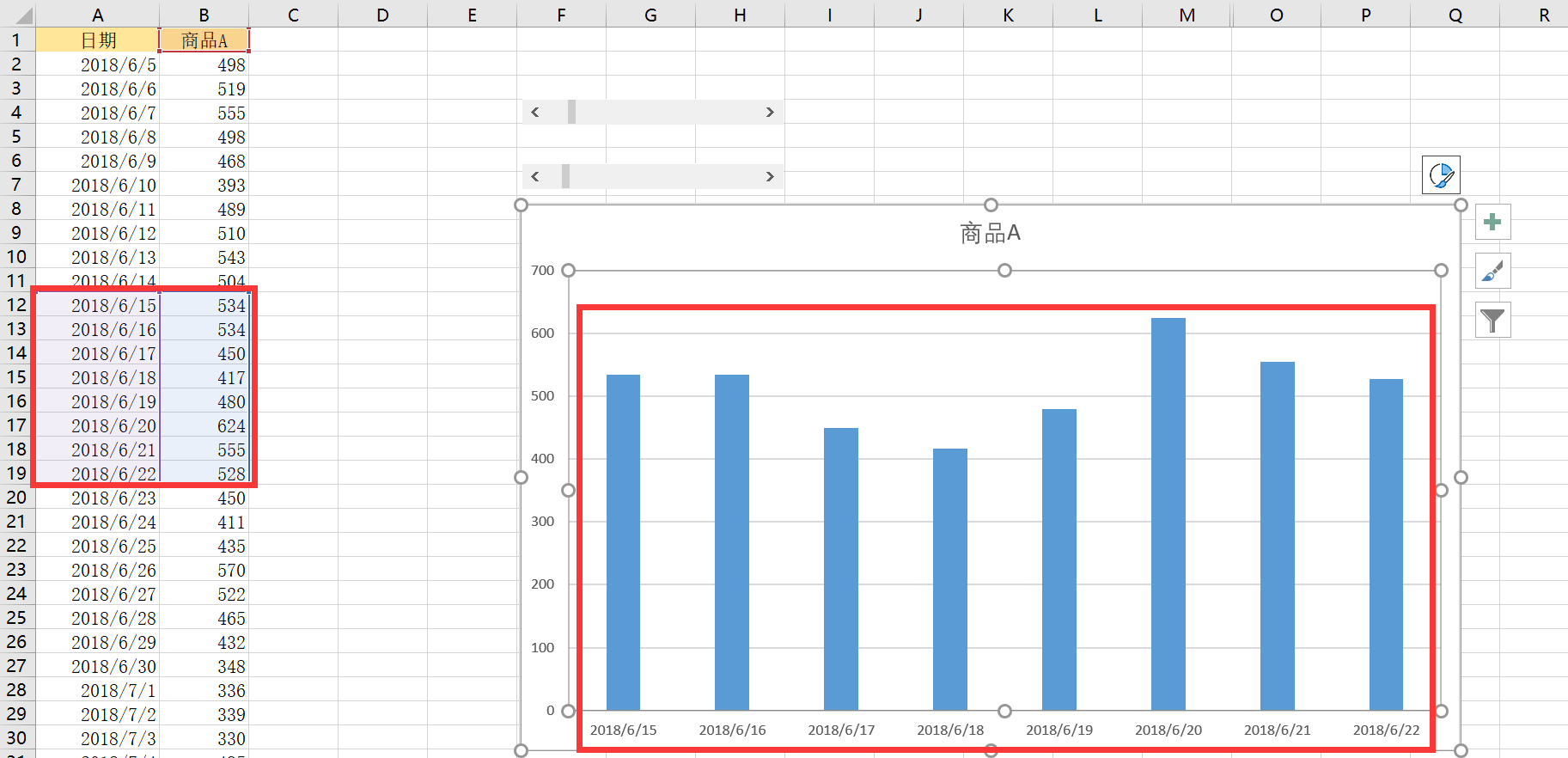

可以看到日期了，起始日期和日期的个数是由两个滚动条控制的，再点击确定按钮，随意改动两个滚动条的值，表格和图表都会发生变化，把两个函数删掉，把两个滚动条的值隐藏，在拖动一下图表，如下图：

滚动式动态图表制作完成了
