matlab FFT -2020
matlab FFT 横纵坐标
matlab FFT 横坐标问题
我们知道Fourier分析是信号处理里很重要的技术，matlab提供了强大的信号处理能力，但是有一些细节部分需要我们注意。
记信号f(t)的起始时间为t_start, 终止时间为t_end, 采样周期为Ts, 可以计算信号的持续时间Duration=t_end – t_start,
信号离散化造成的采样点数：N = Duration/Ts + 1;
根据Fourier分析的相关结论，我们知道时域的采样将会造成频域的周期化，该周期为采样频率Fs（著名的香农采样定理基于此）.于是,经过matlab的fft函数处理后，得到数据的横坐标为0:Fs/(N-1):Fs。相关代码如下所示：
%零频率分量移到坐标中心的傅里叶变换
Ts = 0.01;
t_start = 0.5; t_end = 5;
t = t_start:Ts:t_end;
y = 0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t);
Duration = t_end - t_start;
N = Duration/Ts + 1; %采样点数
Fs = 1/Ts;
f_x = 0:Fs/(N-1):Fs;
y_f = fft(y);
subplot(3,1,1); plot(t,y); title('original signal');
subplot(3,1,2);plot(f_x,abs(y_f)); title('fft transform');
subplot(3,1,3);plot(f_x-Fs/2,abs(fftshift(y_f))); title('shift fft transform');
也就是说，如果我们不使用fftshift，其变换后的横坐标为0:Fs/(N-1):Fs，如果使用fftshift命令，0频率分量将会移到坐标中心，这也正是matlab中帮助中心给出的意思：对fft的坐标进行了处理。实际上由于频谱的周期性，我们这样做是合理的，可以接受的。
请读者特别要注意横坐标的差别。另外，根据函数的特性，频谱应当只有在15Hz，40Hz出现峰值，但是fft变换后在60Hz，及85Hz处同样出现了峰值，应当可以从fft的计算过程中得到相应的解释。事实上，如果我们用15Hz，60Hz来测试fft变换，也即是:y = 0.5*sin(2*pi*15*t)+2*sin(2*pi*60*t);图像如下所示，没有任何变化。
这种现象提醒我们，频率在Fs以内，即 0<f<Fs，f 以及 Fs–f都有可能是测试信号的频率谱，这就给我们带来了歧义。并且从第三个子图也可以看出，这时候的fftshift会给我们带来错误的引导，也就是说，如果我们试图采样fft或者fftshift来分析信号的频率谱显得不那么靠谱了，matlab的fft谱线与信号的实际频率并不是一一对应的映射关系。这当然不是我们所期望看到的结果，所以实际分析信号时，有关这个问题需要额外的注意。
实际上，这也就间接地证明了Nyquist采样定理的合理性：采样频率要高于截止频率的两倍，上面的处理中我们所使用的采样频率为100Hz，于是当截止频率超过50Hz时，就会出现混叠效应，特殊情况就如上图所示：完全一样。于是，这也就告诉我们若要正确的显示频谱，需要仔细地考量采样频率与截止频率的关系，若太小，则有可能出现混叠，若太大，则计算代价过高。
上面内容说明了fft横坐标与采样定理的问题，下面我总结了坐标问题如下：
1）如果你用fft计算振幅谱，且fft变换后的点数为N的话，只用fft，而不用fftshift，那么：你只需要显示fft变换结果的前N/2个点，横坐标为:
f=index*Fs/(N-1),index=0:N/2-1 ;
2）如果你用fft计算振幅谱，且fft变换后的点数为N的话，用了fft，还用了fftshift，那么：你需要显示fft变换结果的数据点，横坐标为:
f = 0:Fs/(N-1):Fs; f=f-Fs/2;
原因：对实信号fft，产生了负频率，由于FFT变化是对称的，所以负频率对应到了Fs/2~Fs上，对实信号而言，该段频率没有任何意义，所以只显示到Fs/2。
matlab FFT 纵坐标问题
一.调用方法
X=FFT(x)；
X=FFT(x，N)；
x=IFFT(X);
x=IFFT(X,N);
用MATLAB进行谱分析时注意：
（1）函数FFT返回值的数据结构具有对称性。
例：
N=8;
n=0:N-1;
xn=[4 3 2 6 7 8 9 0];
Xk=fft(xn)
Xk =
39.0000 -10.7782 + 6.2929i 0 - 5.0000i 4.7782 - 7.7071i 5.0000 4.7782 + 7.7071i 0 + 5.0000i -10.7782 - 6.2929i
Xk与xn的维数相同，共有8个元素。Xk的第一个数对应于直流分量，即频率值为0。
（2）做FFT分析时，幅值大小与FFT选择的点数有关，但不影响分析结果。在IFFT时已经做了处理。要得到真实的振幅值的大小，只要将得到的变换后结果乘以2除以N即可。
二.FFT应用举例
例1：x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t)。采样频率fs=100Hz，分别绘制N=128、1024点幅频图。
clf;
fs=100;N=128; %采样频率和数据点数
n=0:N-1;t=n/fs; %时间序列
x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t); %信号
y=fft(x,N); %对信号进行快速Fourier变换
mag=abs(y); %求得Fourier变换后的振幅
f=n*fs/N; %频率序列
subplot(2,2,1),plot(f,mag); %绘出随频率变化的振幅
xlabel('频率/Hz');ylabel('振幅');title('N=128');grid on;
subplot(2,2,2),
plot(f(1:N/2),mag(1:N/2)); %绘出Nyquist频率之前随频率变化的振幅
xlabel('频率/Hz');ylabel('振幅');title('N=128');grid on;
%对信号采样数据为1024点的处理
fs=100;N=1024;n=0:N-1;t=n/fs;
x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t); %信号
y=fft(x,N); %对信号进行快速Fourier变换
mag=abs(y); %求取Fourier变换的振幅
f=n*fs/N;
subplot(2,2,3),plot(f,mag); %绘出随频率变化的振幅
xlabel('频率/Hz');ylabel('振幅');title('N=1024');grid on;
subplot(2,2,4);
plot(f(1:N/2),mag(1:N/2)); %绘出Nyquist频率之前随频率变化的振幅
xlabel('频率/Hz');ylabel('振幅');title('N=1024');grid on;

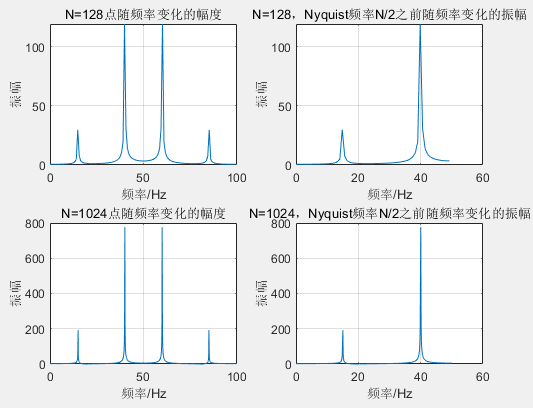

运行结果：
fs=100Hz，Nyquist频率为fs/2=50Hz。整个频谱图是以Nyquist频率为对称轴的。并且可以明显识别出信号中含有两种频率成分：15Hz和40Hz。由此可以知道FFT变换数据的对称性。因此用FFT对信号做谱分析，只需考察0~Nyquist频率范围内的幅频特性。若没有给出采样频率和采样间隔，则分析通常对归一化频率0~1进行。另外，振幅的大小与所用采样点数有关，采用128点和1024点的相同频率的振幅是有不同的表现值，但在同一幅图中，40Hz与15Hz振动幅值之比均为4：1，与真实振幅0.5：2是一致的。为了与真实振幅对应，需要将变换后结果乘以2除以N。
例2：x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t),fs=100Hz,绘制：
1）数据个数Ndata=32，FFT所用的采样点数NFFT=32；
（2）Ndata=32，NFFT=128；
（3）Ndata=136，NFFT=128；
（4）Ndata=136，NFFT=512。
fs=100; %采样频率
Ndata=32; %数据长度
N=32; %FFT的数据长度
n=0:Ndata-1;t=n/fs; %数据对应的时间序列
x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t); %时间域信号
y=fft(x,N); %信号的Fourier变换
mag=abs(y); %求取振幅
f=(0:N-1)*fs/N; %真实频率
figure
subplot(2,2,1),plot(f(1:N/2),mag(1:N/2)*2/N); %绘出Nyquist频率之前的振幅
xlabel('频率/Hz');ylabel('振幅'); title('Ndata=32 Nfft=32');grid on;
Ndata=32; %数据个数
N=128;%FFT所用的数据个数
n=0:Ndata-1;t=n/fs; %时间序列
x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t);
y=fft(x,N);
mag=abs(y);
f=(0:N-1)*fs/N; %真实频率
subplot(2,2,2),plot(f(1:N/2),mag(1:N/2)*2/N); %绘出Nyquist频率之前的振幅
xlabel('频率/Hz');ylabel('振幅'); title('Ndata=32 Nfft=128');grid on;
Ndata=136; %数据个数
N=128;%FFT所用的数据个数
n=0:Ndata-1;t=n/fs; %时间序列
x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t);
y=fft(x,N);
mag=abs(y);
f=(0:N-1)*fs/N; %真实频率
subplot(2,2,3),plot(f(1:N/2),mag(1:N/2)*2/N); %绘出Nyquist频率之前的振幅
xlabel('频率/Hz');ylabel('振幅'); title('Ndata=136 Nfft=128');grid on;
Ndata=136; %数据个数
N=512; %FFT所用的数据个数
n=0:Ndata-1;t=n/fs; %时间序列
x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t);
y=fft(x,N);
mag=abs(y);
f=(0:N-1)*fs/N; %真实频率
subplot(2,2,4),plot(f(1:N/2),mag(1:N/2)*2/N); %绘出Nyquist频率之前的振幅
xlabel('频率/Hz');ylabel('振幅'); title('Ndata=136 Nfft=512');grid on;

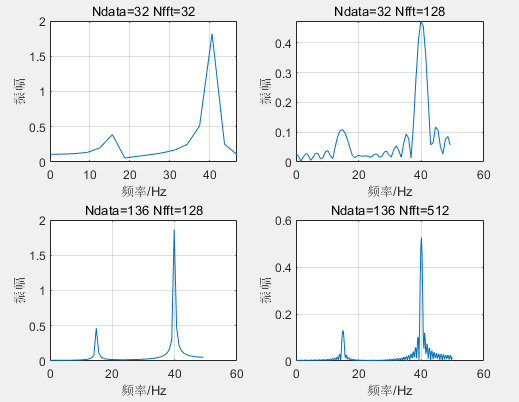

结论：
（1）当数据个数和FFT采用的数据个数均为32时，频率分辨率较低，但没有由于添零而导致的其他频率成分。
（2）由于在时间域内信号加零，致使振幅谱中出现很多其他成分，这是加零造成的。其振幅由于加了多个零而明显减小。
（3）FFT程序将数据截断，这时分辨率较高。
（4）也是在数据的末尾补零，但由于含有信号的数据个数足够多，FFT振幅谱也基本不受影响。
对信号进行频谱分析时，数据样本应有足够的长度，一般FFT程序中所用数据点数与原含有信号数据点数相同，这样的频谱图具有较高的质量，可减小因补零或截断而产生的影响。
信号的时域采样点N和频域采样点数NFFT不同
%如果采样的时间周期是信号周期的倍数，可能泄露就会避免。频谱泄露是由于非整周期采样导致的。错误的观念：信号的时域采样点N必须和FFT的计算点数NFFT相同，才会给处理和解释带来便利。原来是模型的不同产生的影响，采用模拟频率 f 建模不会产生末尾补零使得FFT频率不一致的问题，

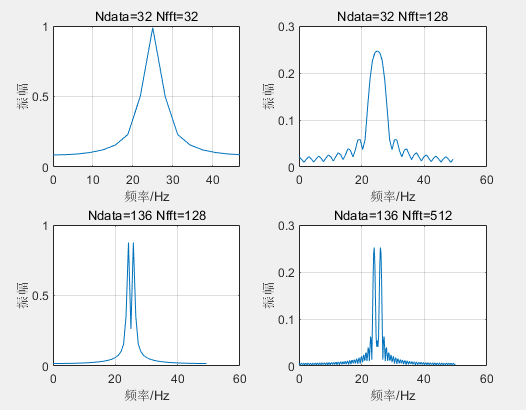

例3：x=cos(2*pi*0.24*n)+cos(2*pi*0.26*n)
（1）数据点过少，几乎无法看出有关信号频谱的详细信息；
（2）中间的图是将x(n)补90个零，幅度频谱的数据相当密，称为高密度频谱图。但从图中很难看出信号的频谱成分。
（3）信号的有效数据很长，可以清楚地看出信号的频率成分，一个是0.24Hz，一个是0.26Hz，称为高分辨率频谱。
可见，采样数据过少，运用FFT变换不能分辨出其中的频率成分。添加零后可增加频谱中的数据个数，谱的密度增高了，但仍不能分辨其中的频率成分，即谱的分辨率没有提高。只有数据点数足够多时才能分辨其中的频率成分。
1）FFT的算法与奈奎斯特频率没有关系，奈奎斯特频率只是用来避免频率的混叠。
2）对称是因为fft本身算法产生的吧！奈奎斯特频率是系统最高频率*2得到的最低采样频率，和fft没有关系啊，如果低于奈奎斯特频率采样，就会发生频谱混叠，是把大于系统最高频率的部分对称加到小于的部分，发生混叠现象。
3）"频谱图是以Nyquist频率为对称轴的"这句话不对。对称轴是N/2.
上面内容说明了fft纵坐标的问题，下面我总结了坐标问题如下：
1）如果你用fft（NFFT）计算振幅谱，且fft变换后的点数为NFFT的话，那么将得到的振幅谱abs（fft（x））的结果乘以2然后除以N。
1.FFT变换细节问题
1. 信号的时域采样点N和频域采样点数相同
%%%%%%%
clear all; close all;
Adc = 1.25; %直流分量幅度
A1 = 1; %频率F1信号的幅度
A2 = 0.25; %频率F2信号的幅度
F1 = 100; %信号1频率(Hz)
F2 = 1000; %信号2频率(Hz)
Fs = 5120; %采样频率(Hz)
Ts = 1/Fs; %时域采样间隔，采样周期
P1 = -30; %信号1相位(度)
P2 = 90; %信号2相位(度)
N = 256; %采样点数，请注意时域采样N点，FFT时也是N点！
t = [0 : 1/Fs : N/Fs]; %采样时刻，注意不是序列的真正的时间！t = [0:N]*Ts
% t = [0 : N]//Fs; %共采样257个点，为了好看起见多采样了最后一个点，
%最后一个点在实际中应该是下一个采样周期的第一个点
%考虑相位和直流偏置
S1=Adc+A1*cos(2*pi*F1*t+pi*P1/180)+A2*cos(2*pi*F2*t+pi*P2/180);
%显示原始信号

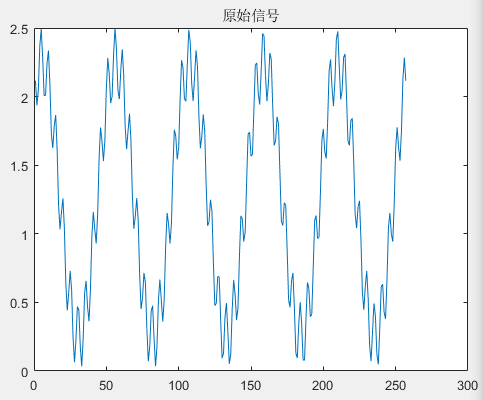

plot(S1);title('原始信号');
figure;
Y = fft(S1,N); %做FFT变换
Ayy = (abs(Y)); %取模
plot(Ayy(1:N)); title('FFT 模值');%显示原始的FFT模值结果
F = ([1:N] - 1) * Fs / N; %换算成实际的频率值，Fs/2 对应着w = pi
Ayy = Ayy / (N / 2); %换算成实际的幅度
Ayy(1) = Ayy(1) / 2;

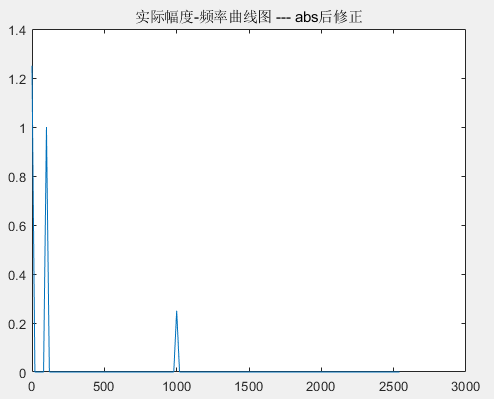

figure; plot(F(1:N/2), Ayy(1:N/2)); %显示换算后的FFT模值结果，
title('实际幅度-频率曲线图-abs后修正');%只看0~Fs/2正频谱部分
%假设采样频率为Fs，采样点数为N，做FFT之后，某一点n(n从1开始)表示的频率为：Fn=(n-1)*Fs/N；该点的模值除以N/2就是对应,该频率下的信号的幅度(对于直流信号是除以N),根据公式验证---某点n所表示的频率为：Fn=(n-1)*Fs/N，因为没有fftshift
f1=(6-1)*5120/256=100 (Hz)---- 验证结果正确,f2=(51-1)*5120/256=1000(Hz)---- 验证结果正确,根据公式验证---对于n=1点的信号，是直流分量，幅度即为A1/N-A1=320/256=1.25,验证结果正确。对于n点(n≠1，且n<=N/2),幅度A=An/(N/2)=128/(256/2)=1---验证结果正确.
看下面的程序。

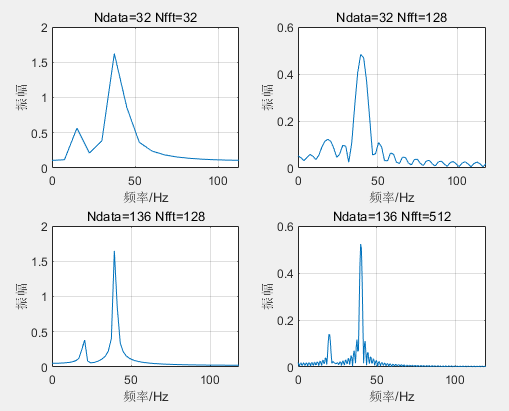

clear; close all;
% f1 = 20Hz, f2 = 40Hz %若 f1 = 15 可以观察频谱泄露情况
% (1)数据个数Ndata=32，FFT所用的采样点数NFFT=32
fs=240; %采样频率
Ndata=32; %数据长度
N=32; %FFT的数据长度
n=0:Ndata-1;t=n/fs; %数据对应的时间序列
x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t); %时间域信号，可以发现频谱泄露
y=fft(x,N); %信号的Fourier变换
mag=abs(y); %求取振幅
f=(0:N-1)*fs/N; %真实频率
subplot(2,2,1),plot(f(1:N/2),mag(1:N/2)*2/N); %绘出Nyquist频率之前的振幅
xlabel('频率/Hz');ylabel('振幅');title('Ndata=32 Nfft=32');grid on;
%(2)数据个数Ndata=32，FFT所用的采样点数NFFT=128
Ndata=32; %数据个数
N=128; %FFT采用的数据长度
n=0:Ndata-1;t=n/fs; %时间序列
x=0.5*sin(2*pi*20*t)+2*sin(2*pi*40*t);
y=fft(x,N);
mag=abs(y);
f=(0:N-1)*fs/N; %真实频率
subplot(2,2,2),plot(f(1:N/2),mag(1:N/2)*2/N); %绘出Nyquist频率之前的振幅
xlabel('频率/Hz');ylabel('振幅');title('Ndata=32 Nfft=128');grid on;
%(3)数据个数Ndata = 136，FFT所用的采样点数NFFT=128
Ndata=136; %数据个数
N=128; %FFT采用的数据个数
n=0:Ndata-1;t=n/fs; %时间序列
x=0.5*sin(2*pi*20*t)+2*sin(2*pi*40*t);
y=fft(x,N);
mag=abs(y);
f=(0:N-1)*fs/N; %真实频率
subplot(2,2,3),plot(f(1:N/2),mag(1:N/2)*2/N); %绘出Nyquist频率之前的振幅
xlabel('频率/Hz');ylabel('振幅');title('Ndata=136 Nfft=128');grid on;
%(4)数据个数Ndata=136，FFT所用的采样点数NFFT=512
Ndata=136; %数据个数
N=512; %FFT所用的数据个数
n=0:Ndata-1;t=n/fs; %时间序列
x=0.5*sin(2*pi*20*t)+2*sin(2*pi*40*t);
y=fft(x,N);
mag=abs(y);
f=(0:N-1)*fs/N; %真实频率
subplot(2,2,4),plot(f(1:N/2),mag(1:N/2)*2/N); %绘出Nyquist频率之前的振幅
xlabel('频率/Hz');ylabel('振幅');title('Ndata=136 Nfft=512');grid on;

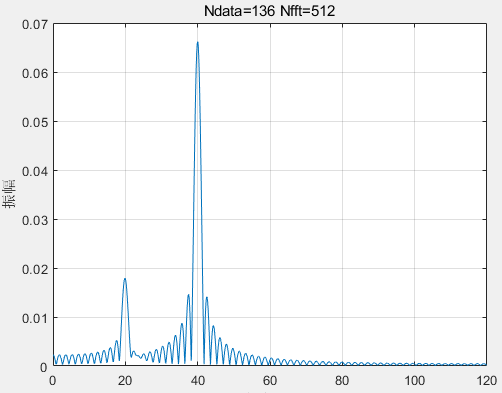

% (5)数据个数Ndata=136，FFT所用的采样点数NFFT=4096
Ndata=136; %数据个数
N=4096; %FFT所用的数据个数
n=0:Ndata-1;t=n/fs; %时间序列
x=0.5*sin(2*pi*20*t)+2*sin(2*pi*40*t);
y=fft(x,N);
mag=abs(y);
f=(0:N-1)*fs/N; %真实频率
figure,plot(f(1:N/2),mag(1:N/2)*2/N); %绘出Nyquist频率之前的振幅
xlabel('频率/Hz');ylabel('振幅');title('Ndata=136 Nfft=512');grid on;
3. 信号的时域采样点N和频域采样点数NFFT不同 -- 比较两种不同的信号模型
clear; close all;
FFT之频率与幅值为何要除以（N/2）
FFT之后得到的一系列复数，是波形对应频率下的幅度特征，注意这个是幅度特征（特征值）不是幅值。
进行FFT变换，获取频率：
FFT傅里叶变换并没对频率进行任何计算，频率只与采样率和进行傅里叶变换的点数相关，注意这里是进行傅里叶变换的点数而不一定是信号的长度。
FFT变换完：
第一个数是0Hz频率，0Hz就是没有波动，叫直流分量。
第二个数，对应的频率是0Hz+Δf频谱分辨率，每隔一个加一次，频谱分辨率Δf计算公式如下：Δf=Fs/N .式中：Fs为采样频率,N为FFT的点数,因此只要Fs和N定了，频域就定下来了。
FFT变换后的第一个实数-直流分量
FFT之后的第一个结果表示了时域信号中的直流成分的多少，所谓直流信号，代表和基准0的偏移量。
上面的结果不好说明，下面再看一个例子：
print(rfft([1,1,1,1,1,1,1,1]))
#输出[8.+0.j 0.-0.j 0.+0.j 0.+0.j 0.+0.j]
明明直流分量为1，但计算结果是8，重点来了，这里又引入一个问题，FFT之后的数值不是真实的幅值，需要进行转换，第一个点需要除以N，才能还原为原来的结果。
FFT变换后的复数模 - 幅度
假设原始信号的峰值为A，那么FFT的结果的每个点（除了第一个点直流分量之外）的模值就是A的N/2倍。而第一个点就是直流分量，它的模值就是直流分量的N倍
这是因为傅里叶级数对应时域幅值，其中已经包含了1/N项，而FFT变换中没有该系数，因此，进行FFT变换后，需除以N/2才能与时域对上。
FFT的计算公式
目录
1、Matlab FFT 函数介绍
2、Matlab FFT 程序
3、FFT 程序分析
3.1 fs 、N 对 FFT 图像幅值的影响。
3.2 直流分量、噪声分量对 FFT 图像的影响
3.3 总结
1、Matlab FFT 函数介绍
FFT (Fast Fourier Transform) 中文为快速傅里叶变换，作用是将离散的时域信号变换到频域，在一般情况下，时域信号都比较难看出特征，但是转换成频域后，就比较容易看出来，因此，很多信号分析都会采用FFT变换，然后对信号进行频谱分析。
Matlab 中，FFT 函数的语法如下：
Y = fft(X)
Y = fft(X,n)
Y = fft(X,n,dim)
推荐直接在命令行使用 help fft看到更加详细的描述信息与例程，这里主要记录一下用法以及注意事项。
N个采样点，经过FFT之后，就可以得到N个点的FFT结果。为了方便进行FFT运算，通常N取2的整数次方，但是这里直接取读取出来的样本数作为N。
FFT 计算公式如下：
Xk 长度与 N 相同。
根据奈科斯特定律，只有 f=fs/2 范围内的信号才是被采样到的有效信号，因此得到的频谱肯定是关于 N/2 对称的（就是只看前一半的波形就好）。
第k点的实际频率的计算为 f(k) = k * (fs / n) — — (横轴的频率范围为 ：f = n * fs / N;)
X[0] 为直流分量 ，幅值 = 模值(X[0]) / N
X[k] 为个点的频率分量（除X[0]外），幅值 = 模值(X[k]) / (N / 2)
2、Matlab FFT 程序
先摆上代码，运行一下看效果。
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% 功能：FFT 运用方法（例程） %
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%% 描述
% 使用 Matlab 的 FFT，有一个注意事项，采样数量是采样频率的整数倍，且最好是 2 的 n 次幂。
% 否则会导致采样分辨率匹配不上，表现为在对应的频点处没有采样到，出现偏移，因此会导致
% 描绘图像时，发现所需要的频点处显示出来的幅度值小于预期的值。
% 可以通过修改参数定义的值得定义来直观的看FFT的效果
%% 参数定义
A1 = 2; % 信号1 幅值（A）
f1 = 11; % 信号1 频率（f）
A2 = 0.5; % 信号2 幅值（A)
f2 = 29; % 信号2 频率（f)
A3 = 1; % 信号3 幅值（A)
f3 = 51; % 信号3 频率（f)
Dc = 0; % 直流分量
Noise = 0; % 噪声大小
fs = 128; % 采样频率 （fs）
N = 1024; % 采样点数（样本数量）
%% 运算（生成时域曲线、FFT计算）
n = 0:N-1; % 等差生成序列，
t = n / fs; % 时间序列，用于下式
RA = rand(1,N); % 随机噪声（0~1）
RA = RA - mean(RA); % 减去噪声均值（-0.5~0.5）,去除噪声中的直流分量。
x = Dc + A1 * sin(2*pi*f1*t) + A2 * sin(2*pi*f2*t) + A3 * sin(2*pi*f3*t)+ Noise * RA ; % 两个正弦信号、直流分量、噪声相叠加
y = abs(fft(x,N)); % 对上式进行 N 点 FFT 计算 ，并取模值
A = y * 2 / N; % 模值转换为幅值
A(1) = A(1) / 2; % 根据公式 ，X[0] 不用乘以 2
f = n * fs / N; % 转换为频率区间
%% 绘图
subplot(2,1,1);
plot(t,x);
xlabel('时间/s');ylabel('振幅');
title('时域曲线')
subplot(2,1,2);
plot(f(1:N/2),A(1:N/2)); % 描绘图像
xlabel('频率/Hz');ylabel('振幅');
title(['幅频特性曲线 :Fs = ',num2str(fs),', N = ',num2str(N)])
运行图片：
3、FFT 程序分析
通过运行上面的代码，可以得到与上图一致的运行效果，该程序中，原函数是由 直流分量、信号1、信号2、信号3、噪声分量 叠加而成的（上图中暂时将直流分量与噪声分量设置为0），在实际工程使用中，将例程中生成的原函数替换成需要进行分析的序列就可以了。
上面的图片中，每一个信号的幅值就刚好等于所设置的振幅，此处有一个地方需要注意的就是，一般情况下，采样点 N 都不固定，都是随输入的因素影响，例如对一首采样率为 44.1KHz 的歌来分析，读取出来的数据长度 N 就不一定是 2 的n次方了，如果直接送入进行 FFT 计算，到 N 点结算数据，在FFT内由于使用蝶形运算，所以是需要 N 是 2 的 n 次方，因此会导致在 N 个采样点后方补零， 可能在某些频点出看到的赋值，会比预想值要小，这就是能量泄露。如果只需要考虑各频谱值得比例（即只看频率分布情况），不考虑实际 FFT 后的幅值的话，可以直接传入N进去，如果需要进行频谱分析，就要要考虑实际的幅值对分析结果的影响，此处就可以选择加窗，还有一种情况就是 N 足够大，并且是均匀分布，就可以考虑截取 N 的值，使得满足 N 等于 2 的 n 次方.
3.1 fs 、N 对 FFT 图像幅值的影响。
上述程序中，fs = 128；N = 4096；（N 是 fs 的整数倍，且 N 是 2 的 n 次方），下面来分析下不同的 fs 与 N 对实际 FFT 结果的影响。
1、 fs = 100，N = 100（这个情况下，信号 3 不满足 fs ≥ 2f 的情况，因此信号 3 不会显示出来）
2、 增大 N ，fs = 100，N = 150，由于补零了，所以存在能量泄漏，计算出来的幅值会变小。
3、 增大Fs，fs = 200，N=150，此时由于 N 与 fs 仍然是非整数倍关系，且样本数量不足够大，导致分辨率不足，使得不能够将所有的频率都能够对应上，造成频率泄漏，导致幅值变小。
4、 继续加大 N ，直接扩大10倍，fs = 200，N = 1500，可以观察到随着样本数量增加的时候，幅频特性曲线会变窄，与实际的频率越接近，即精度越高。但是由于 fs 与 N 仍然非整数倍关系，因此仍然会有上一点存在的问题。
5、 这一步，减少 N ，但是设置为 fs 的整数倍（往上滑，与第1点对比），fs = 100， N = 200，可以看出，与第 1 点对比的时候，幅值依然是实际值，但是精度更高了（由于N 的数多了一倍）
6、 （对照组）扩大 N 为 fs 的 2 倍（与第 3 、5 点对比）fs = 200，N= 400，因为同样 N 是 fs 的整数倍，幅值为实际值。
7、 最后，设置 fs、N 均为 2 的 n 次方，这里的 fs 根据最高信号频率来选择即可，比如信号 3 是频率最高的信号（51Hz），因此 fs 选择128，N尽量的大，因此 N 选择 4096，此时时域信号中的频率信息，都能够很好的表示出来。
3.2 直流分量、噪声分量对 FFT 图像的影响
在这一节考虑将直流分量，与噪声信号加入，通过改变以下两项来加入。其他值使用默认的参数(fs = 128，N = 1024)
设置直流分量为1，可以看到 FFT 图像 x = 0 处有一个直流分量。(实际使用中，直流分量对信号的分析用处不大，所以一般都会将此值设为0，或者将 用 x = x - mean(x)的方法，将直流分量过滤掉)
按照直流分量的计算公式，需要在程序里对该值进行修改（幅值=模值/N；当x = 0).
修改噪声分量的值 为10，（即叠加一个 幅度为 ±5 的噪声信号），使用噪声前，需要对噪声进行消除直流处理。
可以看出来，在时域的图像上，已经看不清信号的内容了，但是在频域上，仍然能够分辨的出有3个主要信号，并且在采样范围内，均匀分布着噪声信号。后面可以通过设计带通滤波器，将3个有用信号的频段提取出来，其他频段的信号进行过滤，在利用 IFFT 还原出降噪后的波形。
3.3 总结
在能够自己选定 fs 的情况下，尽量选择 fs 为 2 的 n 次方，且 N 取 fs 的倍数，这样可以在幅频特性曲线上，得到与实际相符的幅度值。
fs 固定的情况下，（如音频文件，44.1K/48K/…）,不能修改fs，则选择 N 为 fs 的整数倍，通常这种情况下 N 的数量都会足够大，因此 N 向前截取（即N值 ≤ 实际采样点）默认信息是随机分布，最后的一节信号不会对整体的频谱产生较大的影响。（若要考虑全部采样点，则可忽略对实际幅值的影响，实际幅值不一定需要）
叠加噪声的分析，可以转换到频域上进行处理。
浙公网安备 33010602011771号
