微服务-7 分布式链路追踪SkyWalking性能监控，告警拓扑图

微服务之SkyWalking中链路追踪，告警机制

项目源码地址：https://gitee.com/langjunnan/nacos-parent-skywalking

为什么需要SkyWalking？

在微服务架构当中，一定避免不了服务与服务之间的通信，那么在很多个微服务节点同时协助工作的情况下，一个请求可能调用A服务在A服务中又去调用B服务，在B服务中去调用C服务，如果中途的某个服务出错了，我们只能在最初的A服务中收到请求异常失败了，具体不知道是那个服务节点出的错，每个节点有可能是一个团队负责，这也给我们排查异常增加了难度，这个时候SkyWalking出现了

SkyWalking能帮我们做些什么？

监控每一次请求，所涉及到的微服务节点，并且会把当前请求串成一条链，而且还自带UI集成提供了拓扑图的形式展示，还有微服务的节点调用频率，健康指数，等等以及高版本新增加的告警机制，路由匹配机制，例如：请求达到80%异常就会调用异步通知，我们可以编写一个告警项目专门接收接口异常回调通知，然后推送到企业微信或者钉钉上，更方便了我们查看异常提醒功能，

概念

探针：Agent

表示需要集成到目标系统中的代理，或者是sdk，它负责收集遥测测试数据，包括目标系统的链路追踪和性能指标，并发送到管控后端，通俗的讲就是需要给你的每一个微服务节点都加入SkyWalking的探针，就是一个小jar包

后台：

就是探针收集的数据最后推送的服务，看一下官网的解释：OAP 观测分析平台(Observability Analysis Platform)

OAP 后端接入Agent数据并进行分析，Agent和OAP通信走的是gRPC，端口号是11800

在 SkyWalking 5.x 中传统的方式. 以 SkyWalking 的 segment 和 span 来格式化追踪数据，甚至包括 Zipkin 数据格式化。OAP 通过分析数据段获得度量指标, 并将度量数据推送到聚合流。
考虑仅仅将追踪视为某种日志, 只提供存储和可视化能力.

UI：

对 SkyWalking 的用户界面进行简短介绍。

服务追踪原理：

spanId 服务id同一线程中唯一，从0开始，按照调用链从0递增

parentSpanId 服务父级id 从哪来的，用来链接span

segmentId 同一个链路中，这个值都是相同的，不同线程中，这个值不同

traneId 在一个链路中，tranceId 都是唯一的

SkyWalking初步认识(不忙操作，你先和它有个简单的照面)

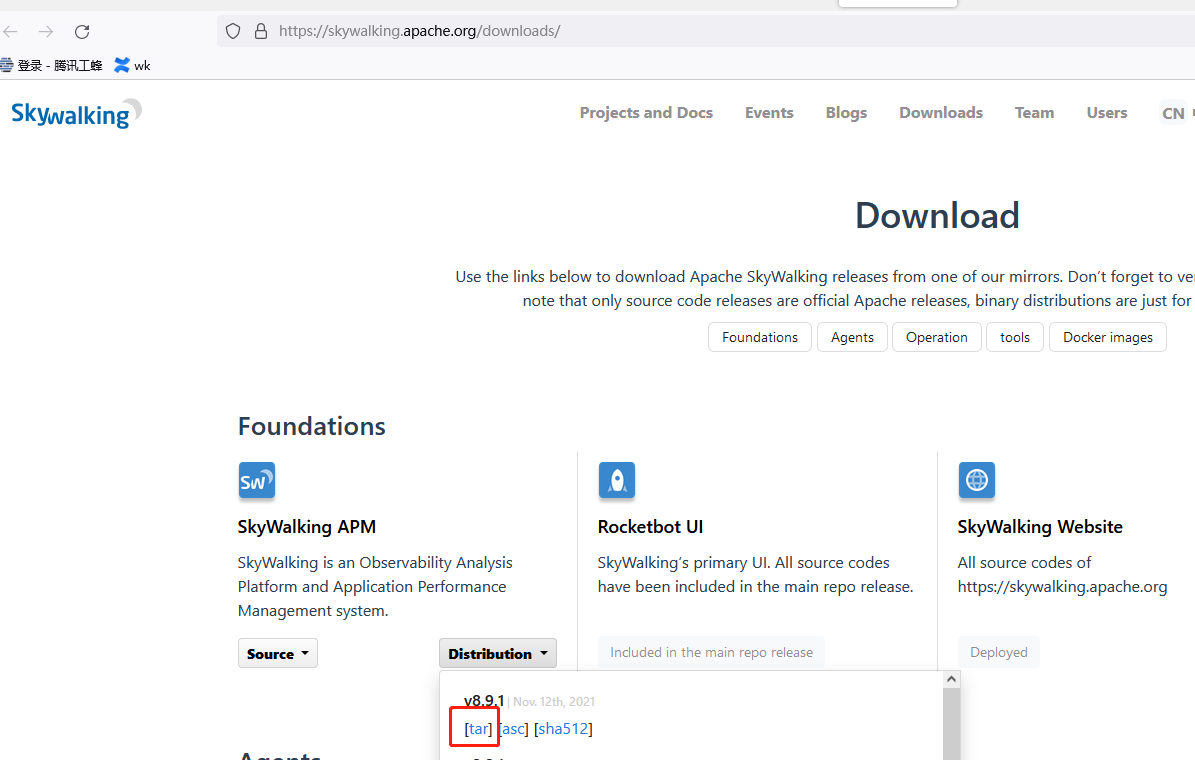

下载SkyWakling 地址：https://skywalking.apache.org/downloads/

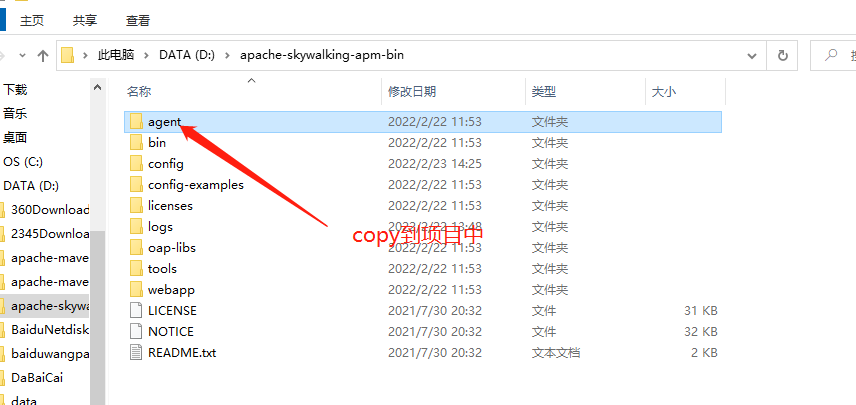

下载到本地并且解压后出现如下目录：我们着重关注一下 agent目录，因为这个就是SkyWalking的探针，我们需要把这个探针copy到每个服务的节点中，并且微服务节点启动的时候还要读取这个目录里面的东西

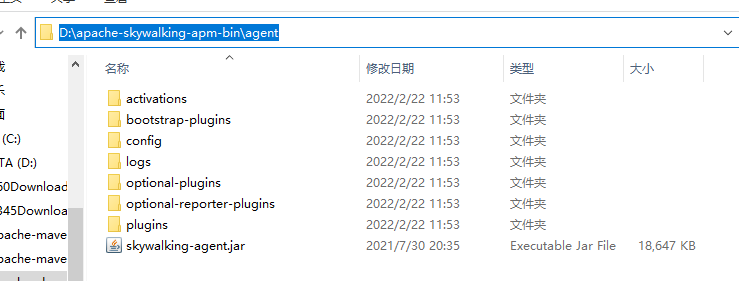

agent内部结构

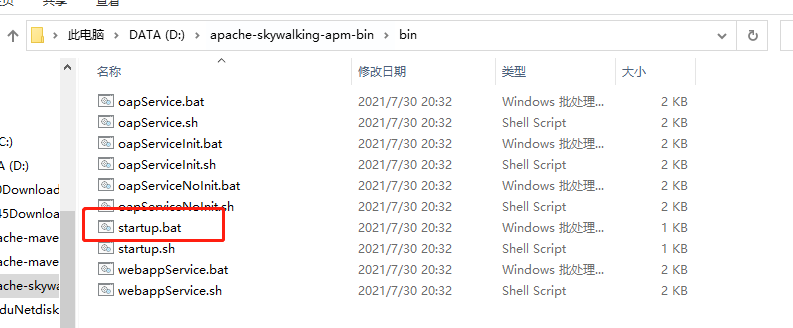

我们进入bin目录，先把skywalking启动起来，双击 startup.bat

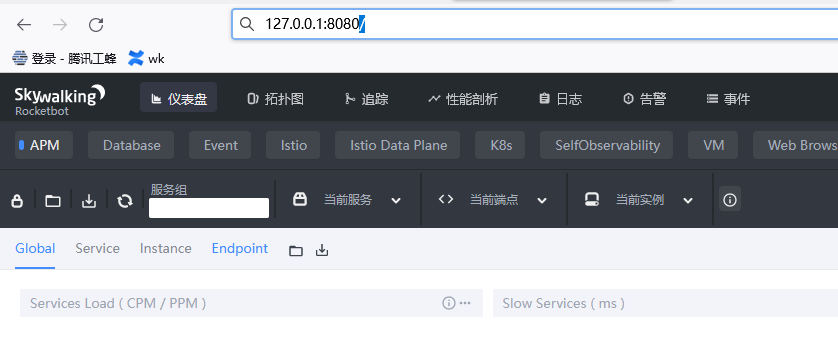

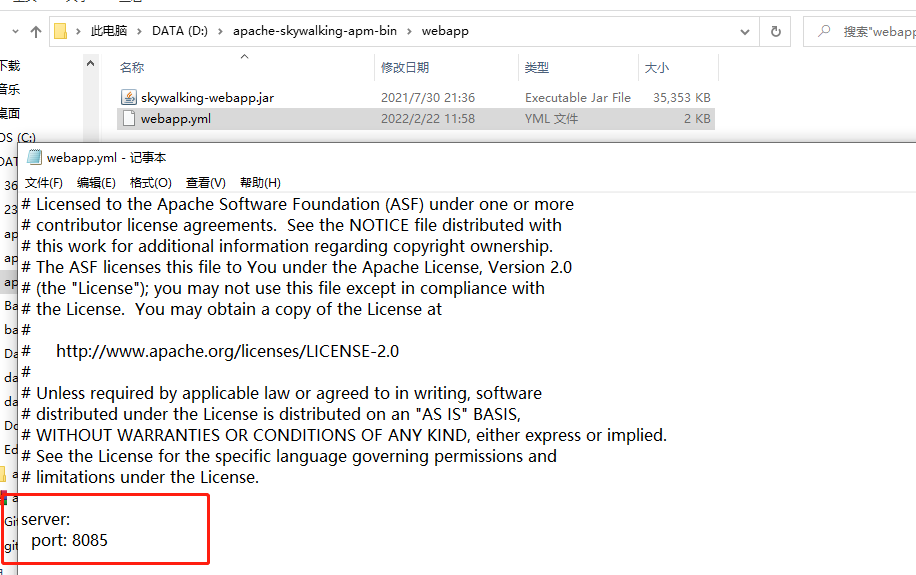

启动成功后然后访问页面地址 http://127.0.0.1:8080/ 你可以去修改文件设置自己的端口，我的是8085

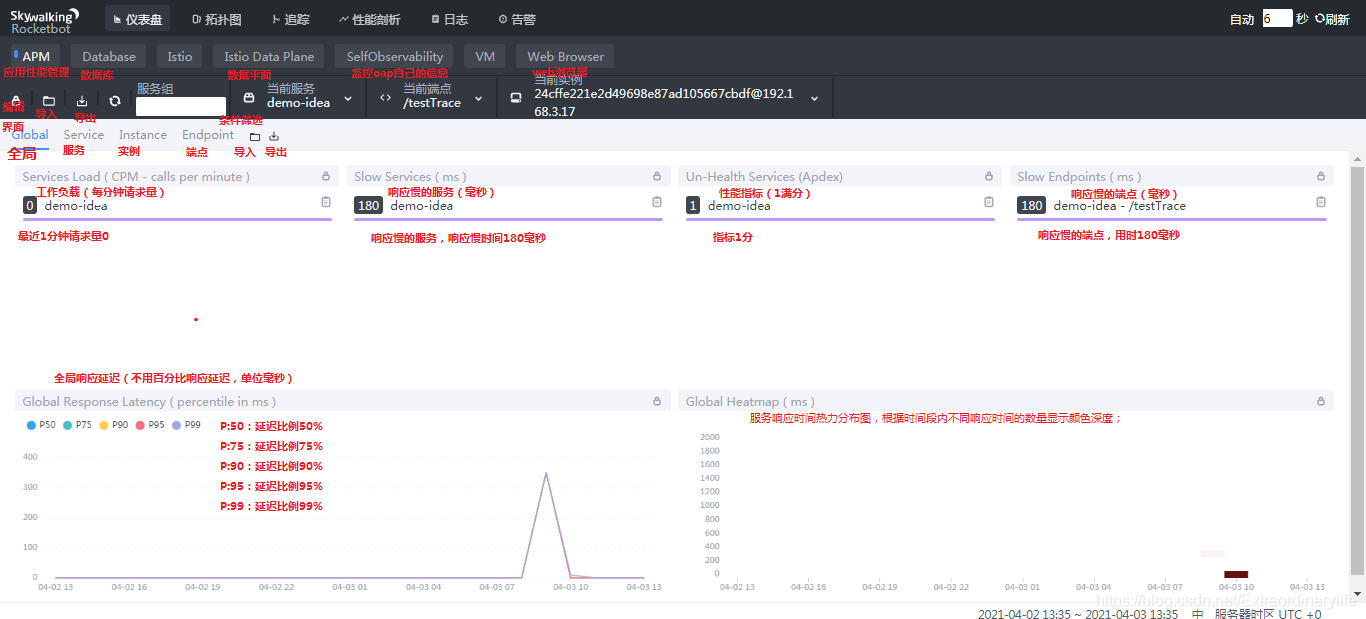

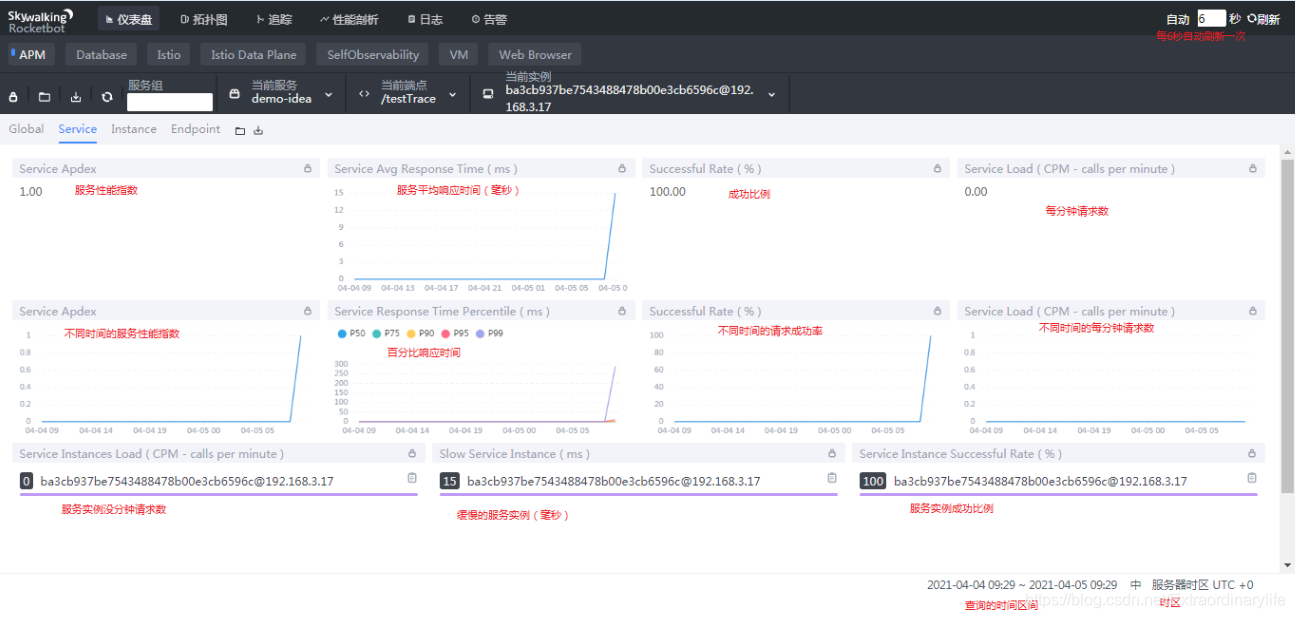

查看SkyWalking页面

全局控制栏：

服务：

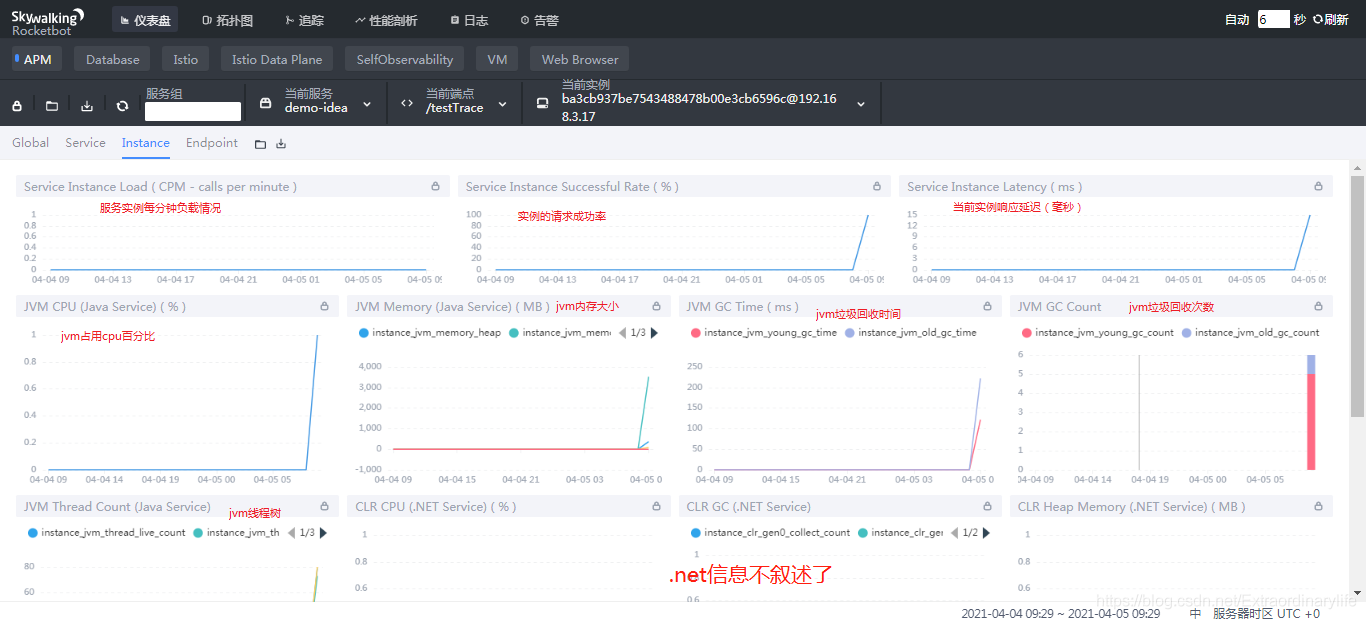

实例信息：

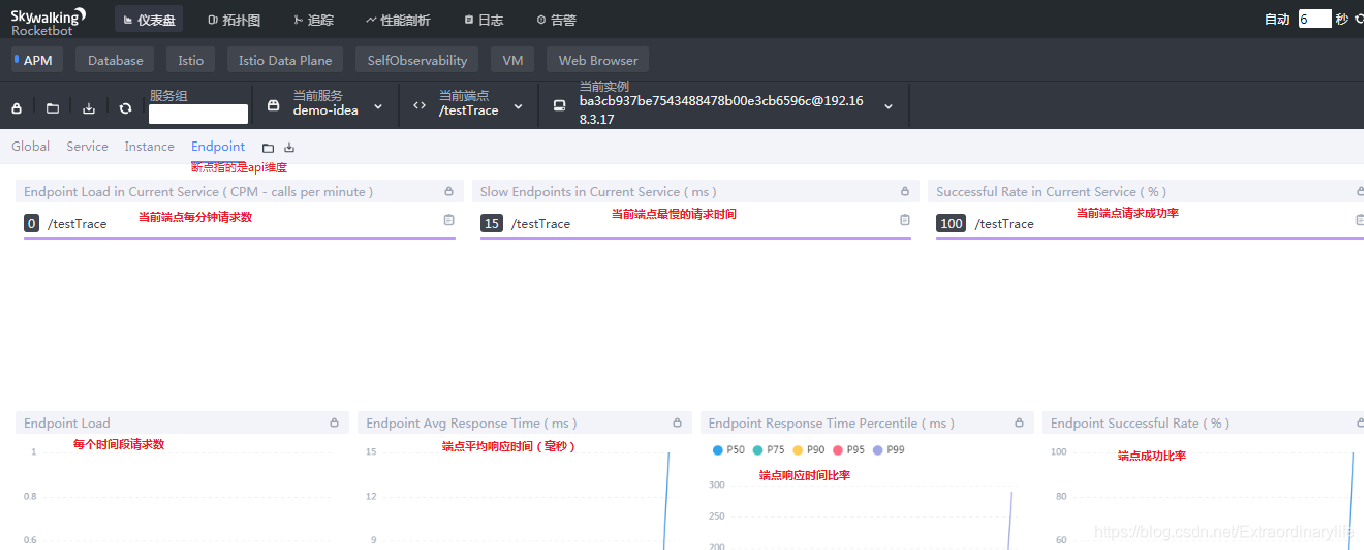

端点：

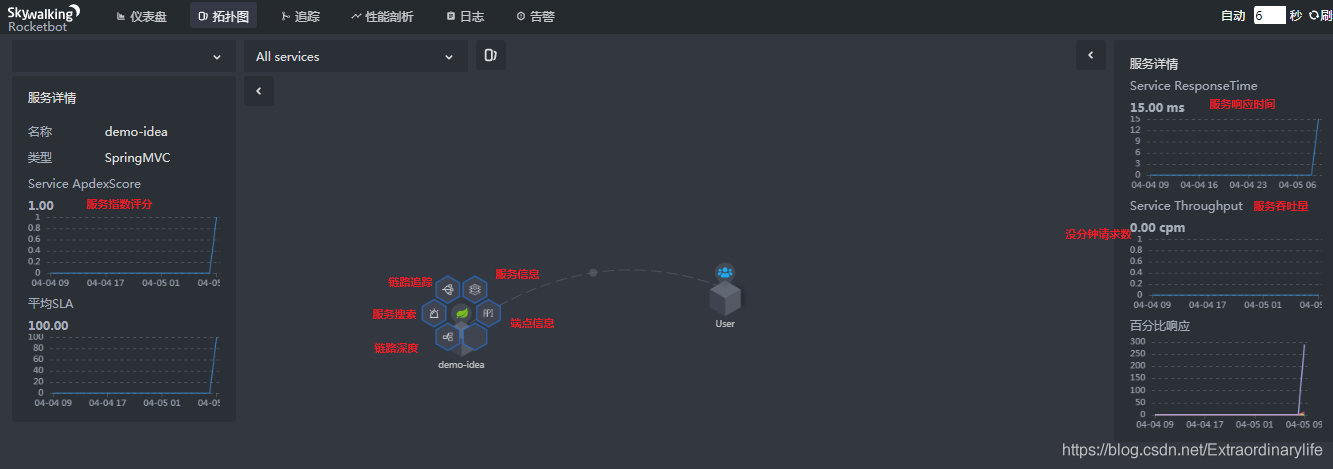

拓扑图：

追踪：

SkyWalking快速集成

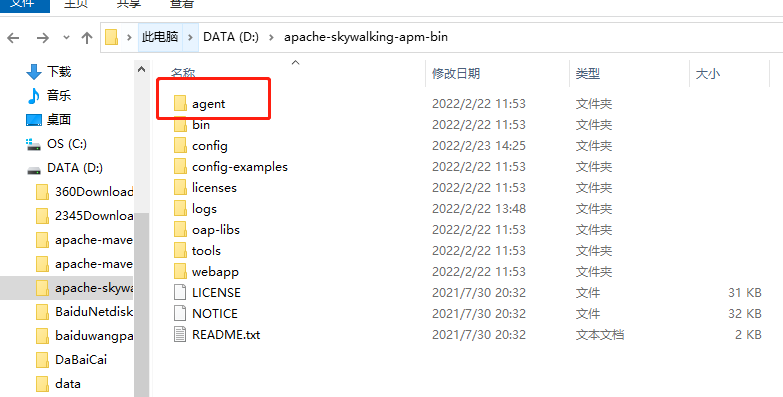

本次项目在微服务的基础上做集成，我们把 skywalking的解压文件夹中的agent目录 copy到每一个微服务的项目当中，我这里copy到和src评级目录中了

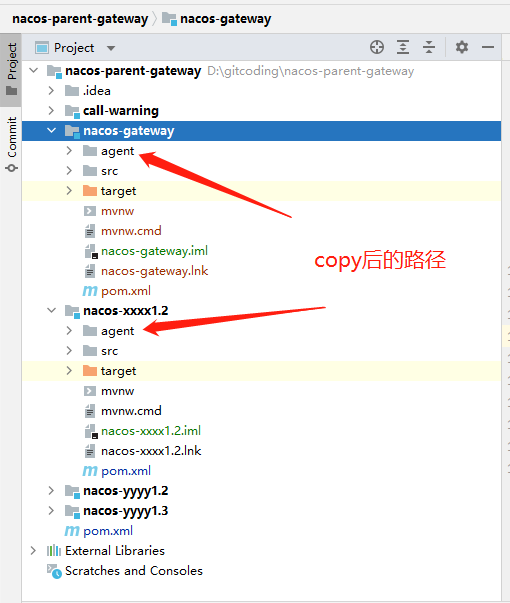

copy之后的项目

在确保我们的SkyWalking已经启动成功，并且管理页面可以正常访问如下图：

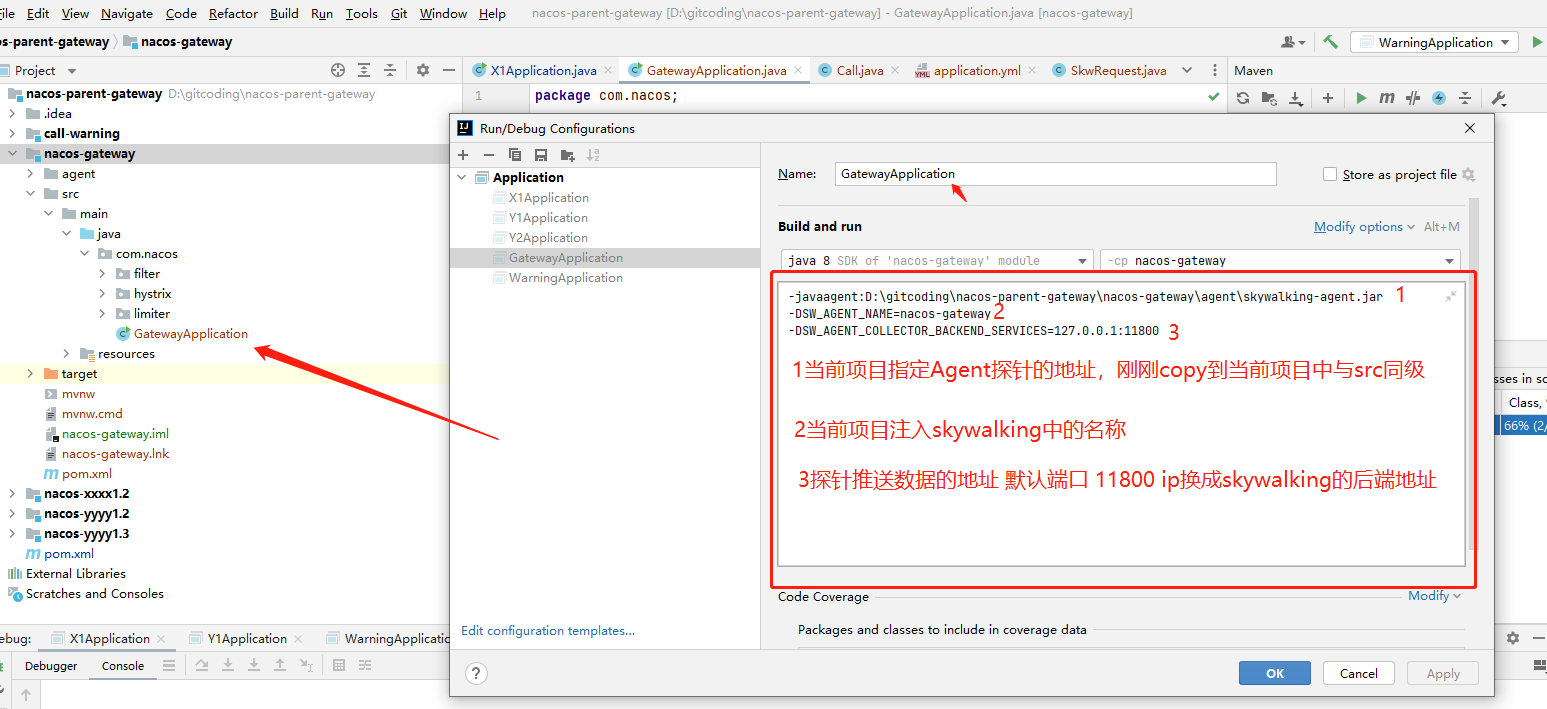

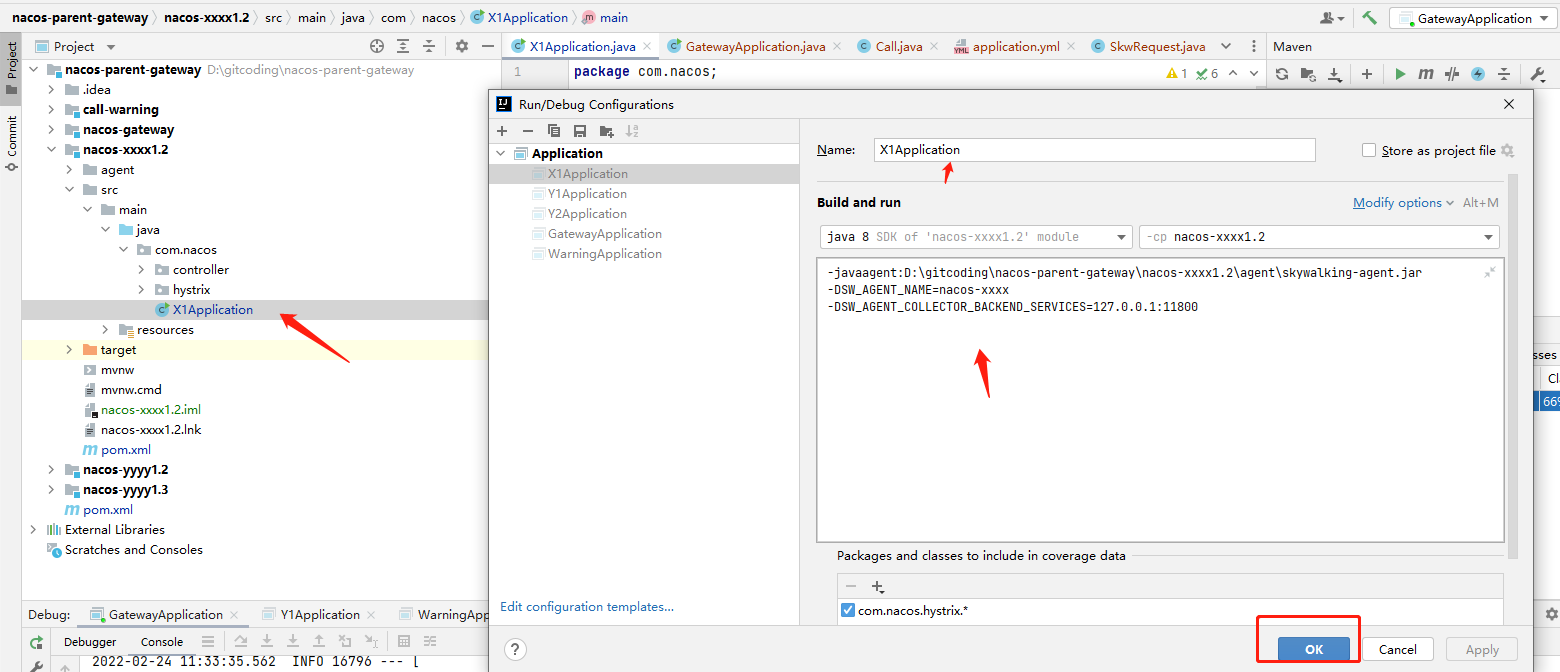

然后准备启动我们的微服务项目，这里在启动项目的同时需要给每一个微服务节点配置启动参数：指定 SkyWalking的探针地址也就是Agent目录中的jar包

参数如下：

-javaagent:D:\gitcoding\nacos-parent-gateway\nacos-gateway\agent\skywalking-agent.jar
-DSW_AGENT_NAME=nacos-gateway
-DSW_AGENT_COLLECTOR_BACKEND_SERVICES=127.0.0.1:11800

启动网关并且集成探针

启动服务nacos-xxxx1.2 并且集成探针

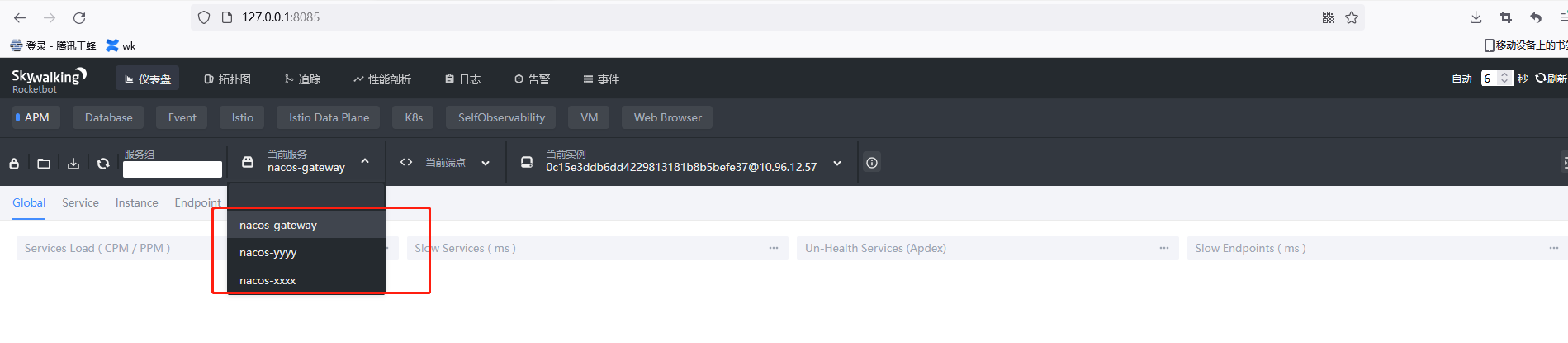

启动nacos-yyyy1.2 省略截图：三个项目都启动成功后如下图，都被skywalking管理了

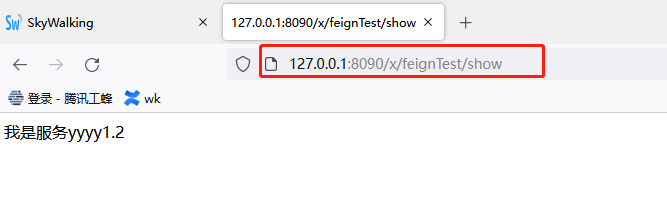

我们测试一下请求

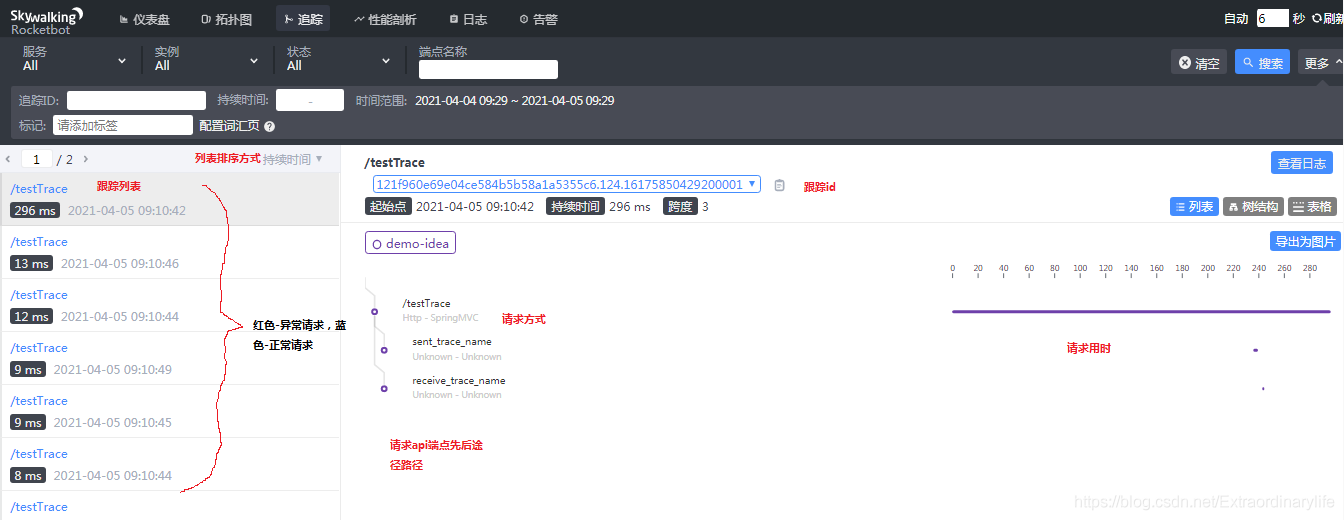

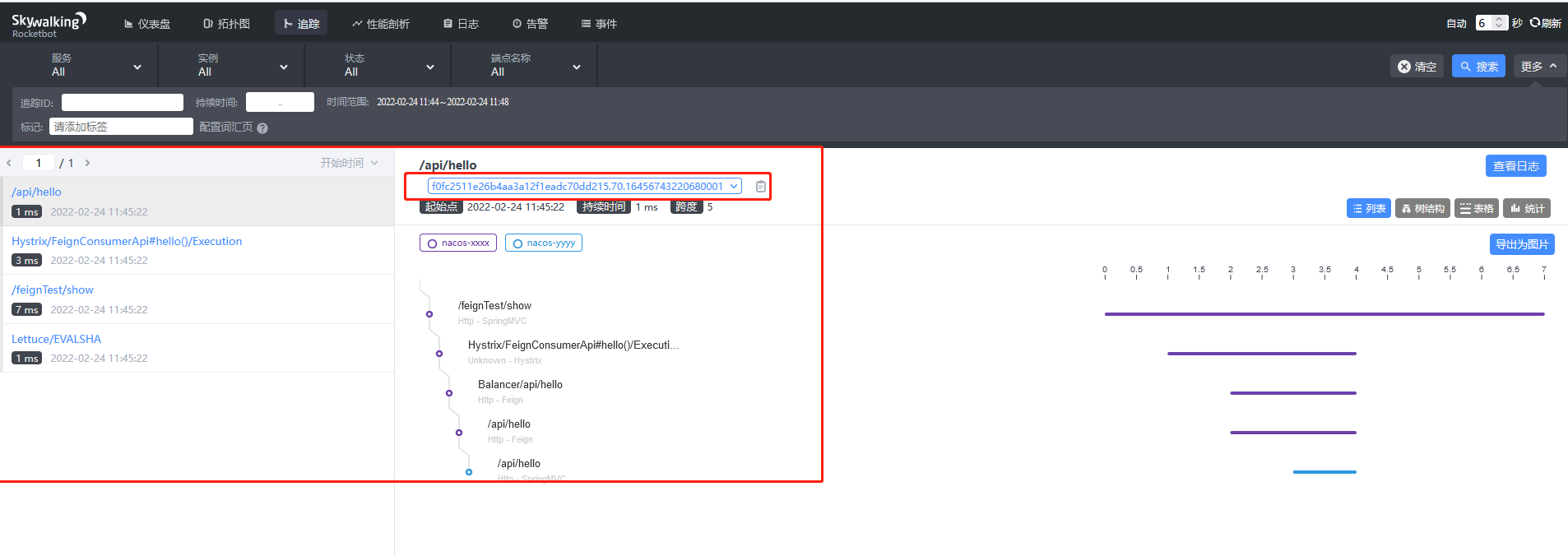

查看skywalking的追踪可以看到本次请求的全局id 和左侧边栏的请求接口，如果请求成功则是蓝色，出错就会变成红色

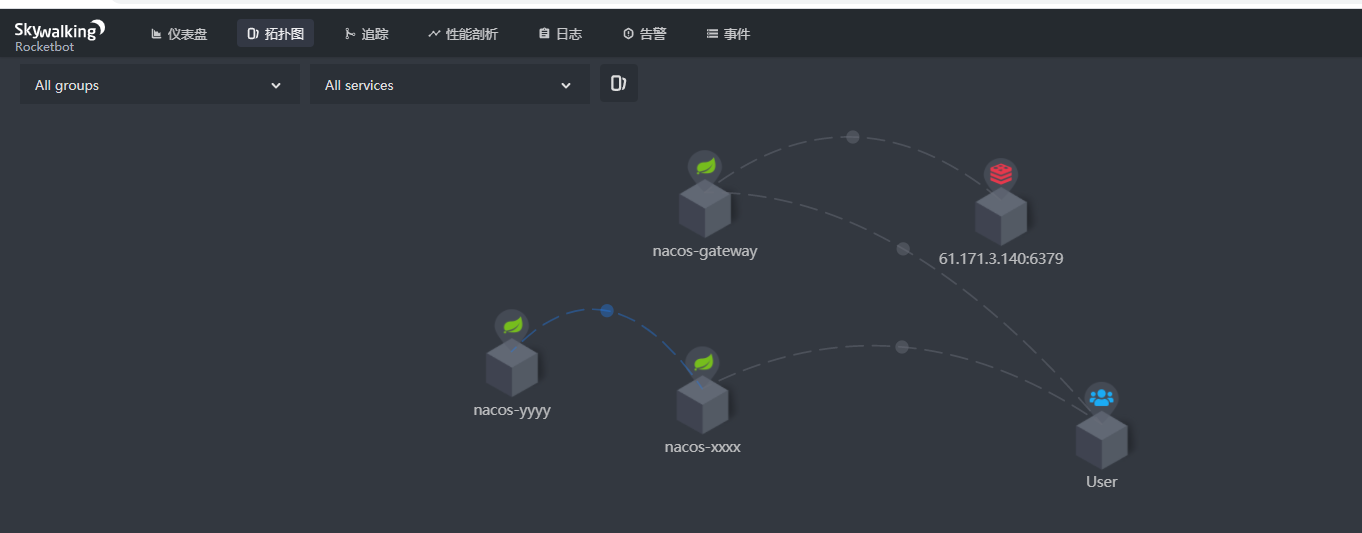

拓扑图查看

SkyWalking 错误日志与告警机制

skywalking 还提供了告警机制，例如请求达到了超时，或者是内部报异常都会记录而且只要在某个时间段请求错误超过了百分之80 那么skywalking就会发起通知，至于通知地址我们需要单独启动一个接收错误告警通知的项目，接收错误或警告，项目内部可以集成企业微信钉钉直接把消息推送到 App上更方便查看

错误日志

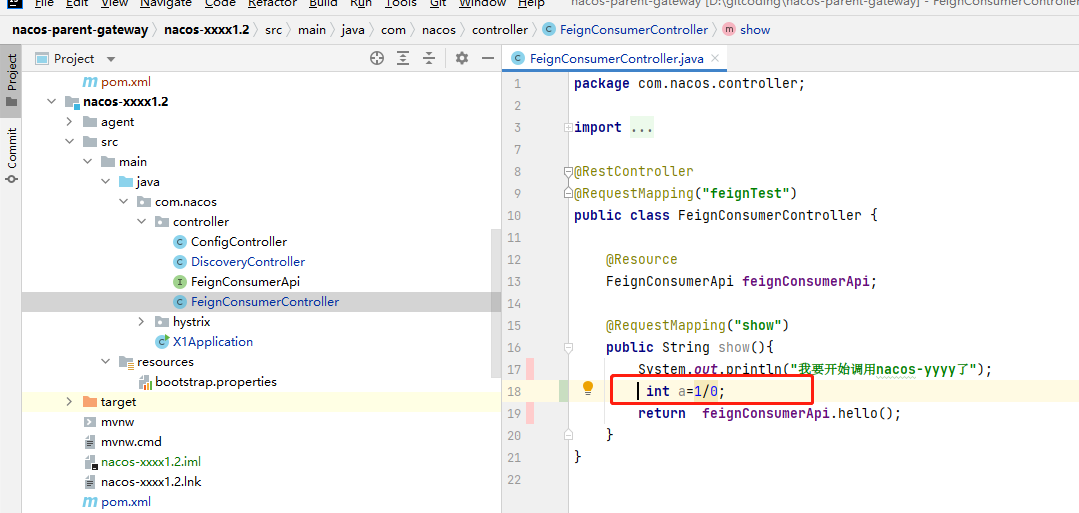

第一步手动在 nacos-xxxx的服务节点上添加一个bug，如下图：这样我们从网关调用nacos-xxxx服务的时候内部就会报错

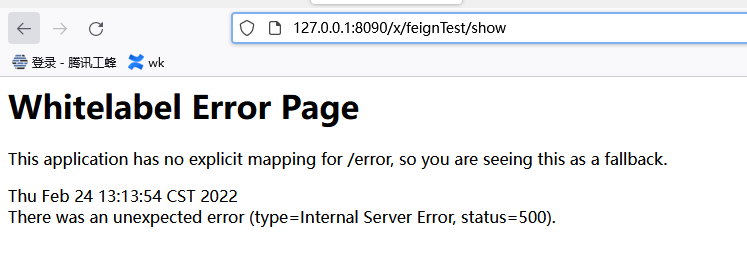

第二步启动nacos-xxxx 项目并且访问我们的网关转发到nacos-xxxx服务上，可以看到内部报错了，

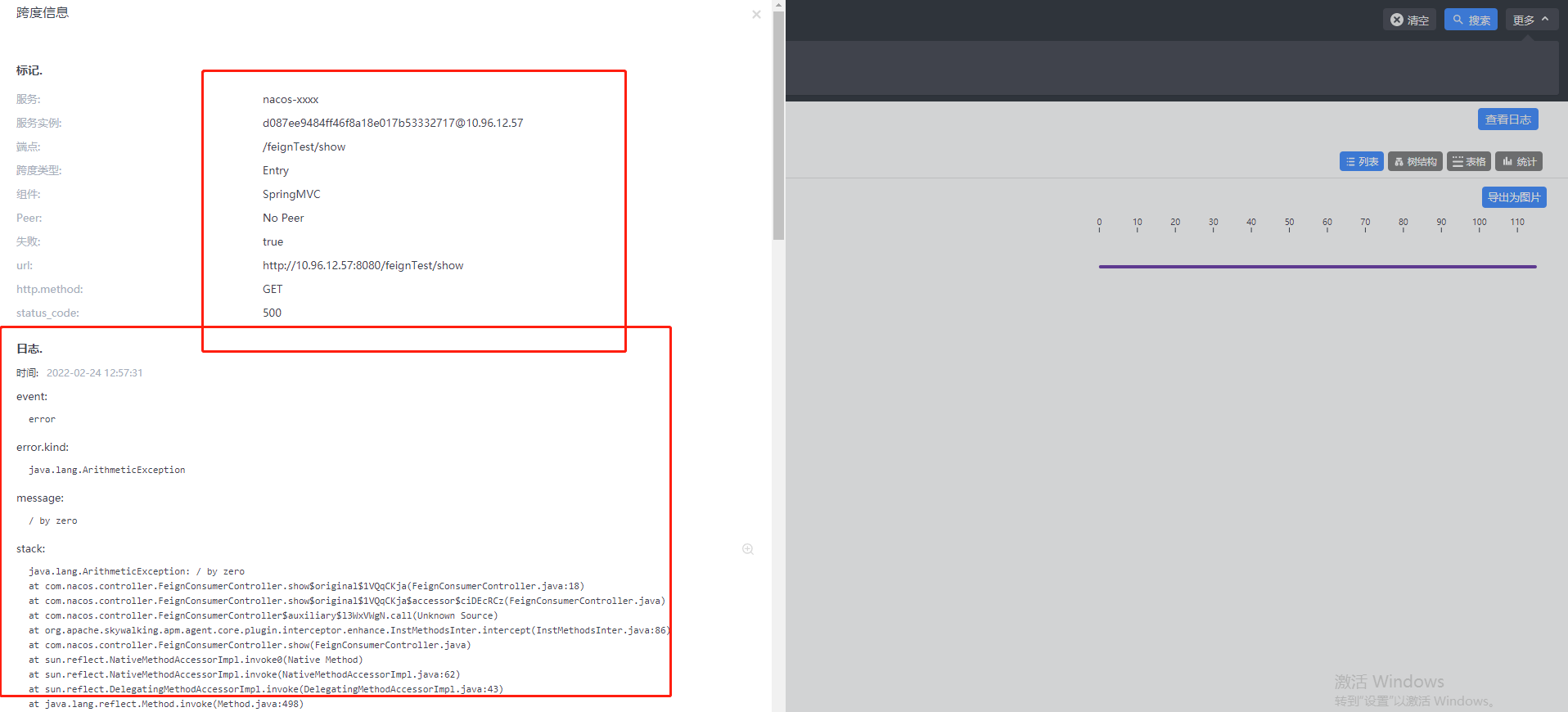

第三步查看skywalking 里面的错误日志

告警机制：

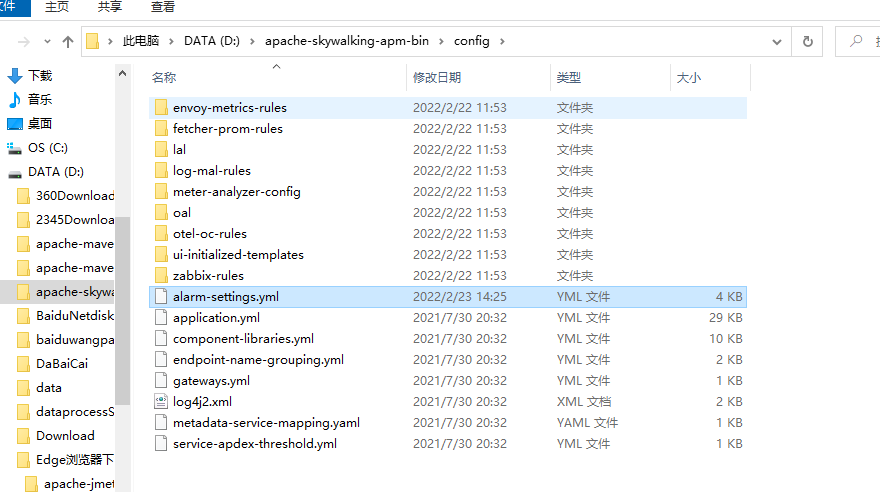

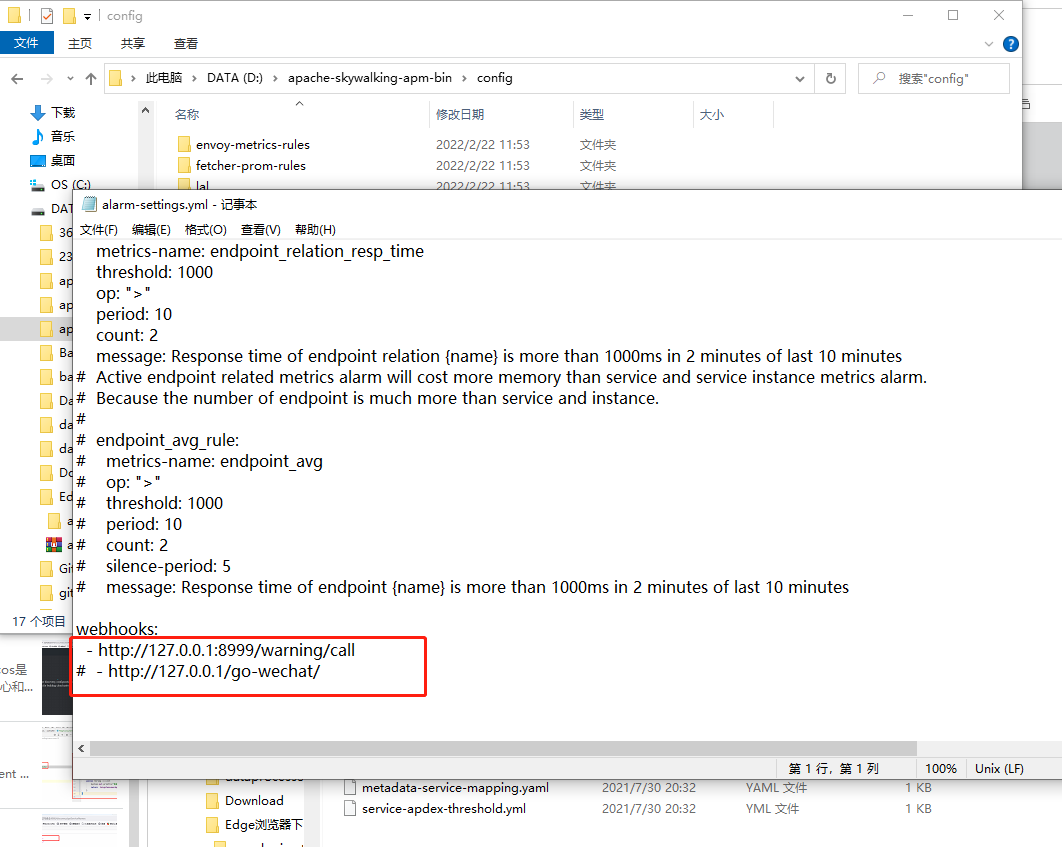

需要修改skywalking目录中的配置文件配置我们需要通知的地址：我们修改 config/alarm-settings.yml文件

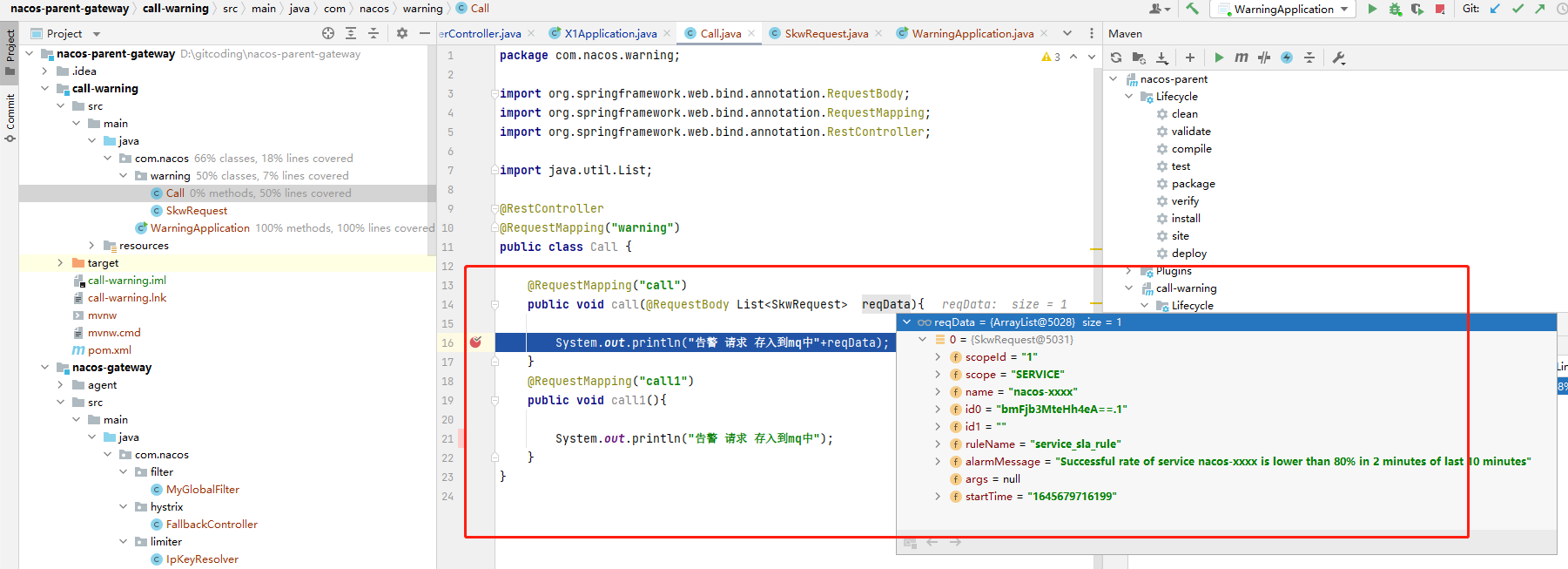

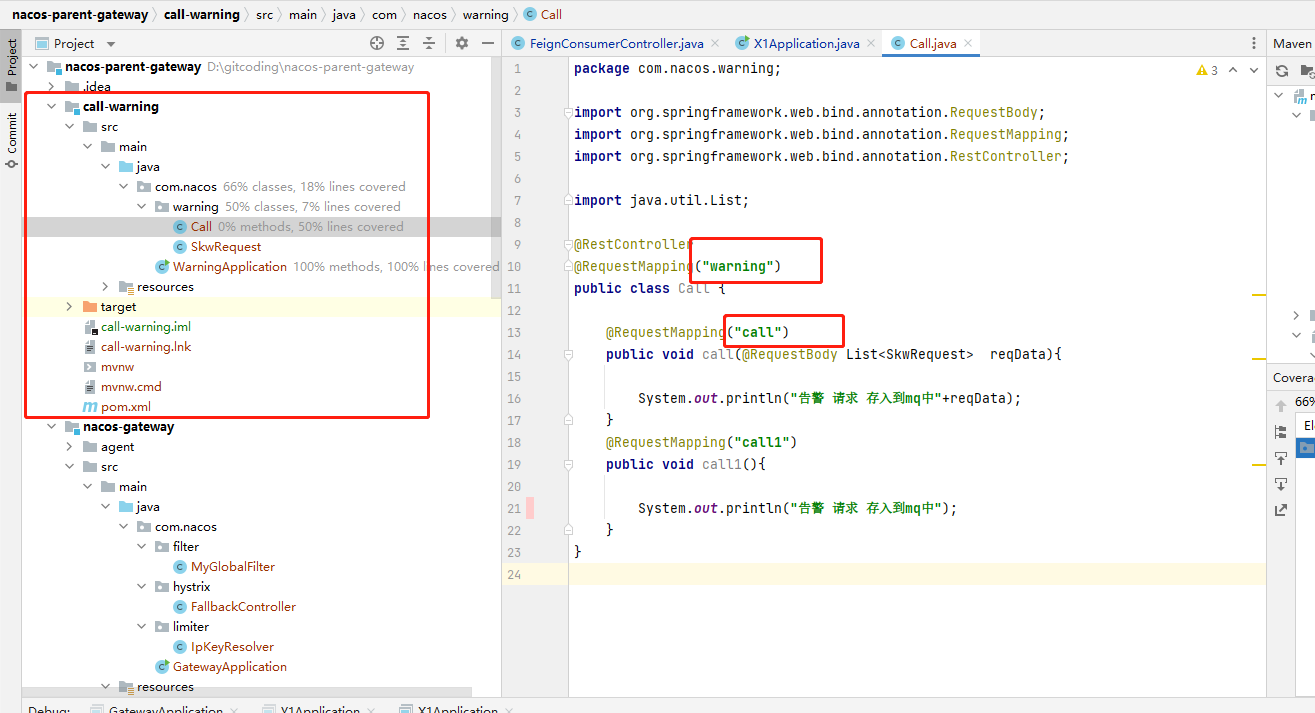

打开文件并且修改最后一行增加一个通知的地址，这个地址需要重新启动一个web项目或者是网络通畅的项目接收，我这里是http://127.0.0.1:8999/warning/call

如果你想了解alarm-setting.yml文件可以去找找其他博客深入了解，这里附上一些解释：

rules:
# 规则唯一名称，必须以'_rule'结尾.
service_resp_time_rule:
# 度量名称，也是OAL脚本中的度量名，目前Service, Service Instance, Endpoint的度量可以用于告警
metrics-name: service_resp_time
# [可选]默认，匹配此指标中的所有服务
include-names:
- service_a
- service_b
exclude-names:
- service_c
# 阈值，对于多种指标值的如percentile可以配置P50、P75、P90、P95、P99的阈值
threshold: 75
# 操作符
op: <
# 评估度量标准的时间长度
period: 10
# 度量有多少次符合告警条件后，才会触发告警
count: 3
# 检查多少次，告警触发后保持沉默，默认周期相同
silence-period: 10
# 该规则触发时，发送的通知消息
message: Response time of service {name} is more than 50ms in 1 minutes of last 1 minutes.
