NGFW-源NAT

一，源NAT简介

1.1什么是源NAT？

　　源NAT是指对报文中的源地址进行转换。通过源NAT技术将私网IP转换成公网IP地址，使私网用户可以利用公网地址访问Internet。

1.2NAT No-PAT

　　No-PAT是一种NAT转换时只转换地址，不转换端口，实现私网地址到公网地址一对一的转地址转换方式。适用于上网用户较少且公网地址数量与同时上网的数量相同的场景。原理如图1_1所示。

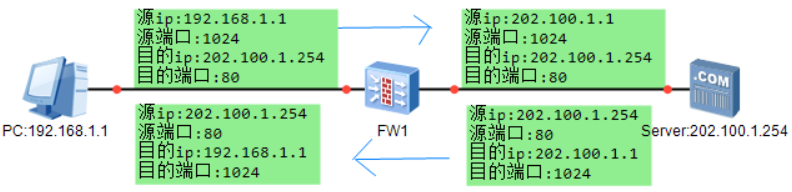

图1_1 No-PAT 工作原理示意图

　　当PC访问Server，FW的处理过程为：①当报文到达FW时候，FW将报文的源IP转换为公网地址。②当回程报文返回至FW时，FW再将报文的目的地址转换为私网地址。

1.3NAPT

　　NAPT是一种同时转换地址和端口，实现多个私网地址公钥一个或多个公网地址的地址转换方式。适用于公网地址数量少，需要上网的私网用户数量大的场景。原理如图1_2所示。

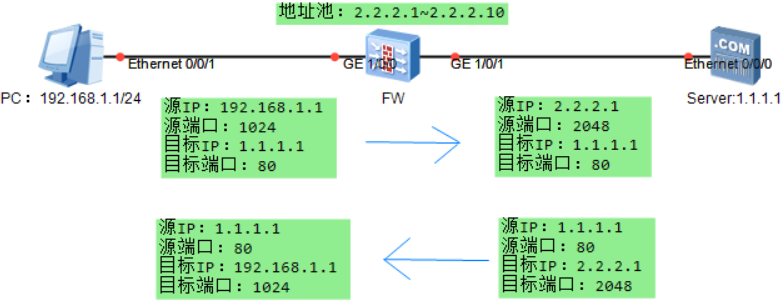

图1_2NAPT工作原理示意图

　　1.FW收到PC发送的报文后，查找安全策略，通过后查找NAT策略。

　　2.FW根据源IP做Hash算法从NAT地址池选择一个IP，替换报文的源地址，同时使用新的端口号替换报文的源端口号。生成会话表，然后发送给Server。

　　3.FW收到Server响应PC的报文后，通过查找会话表，将目的报文替换为PC的IP地址和端口号，发送给PC。

　　此方式由于进行端口转换可以区分不同的流量，可以实现多个私网用户使用同一个公网IP地址上网。

1.4 Smart NAT

　　Smart Nat是No-PAT方式的一种补充。Smart NAT是一种可以在No-PAT的NAT模式下，指定某个IP地址预留做NAPT方式的地址转换方式。适用平时上网的用户数量少，公网IP地址数量与同时上网用户数基本相同，但个别时段上网用户激增的场景。

1.5 Easy IP

　　Easy-IP是一种利用出接口的公网IP地址作为NAT转后的地址，同时转换地址和端口的地址转换方式。对于接口IP是动态获取的场景，Easy-IP也一样支持。

1.6三元组NAT

　　三元组是一种同时转换地址和端口，实现多个私网地址公用一个或多个公网地址的地址转换方式。允许Internet上的用户主动访问私网用户，与基于P2P技术的文件共享，语音通信，视频传输等业务也可以很好的共存。当内网PC访问Internet时，如果FW采用五元组NAT（NAPT）方式进行地址转换，外部设备无法通过转换后的地址和端口主动访问内部PC。三元组NAT方式可以解决这个问题。

二，源NAT实验

2.1NAT No-PAT

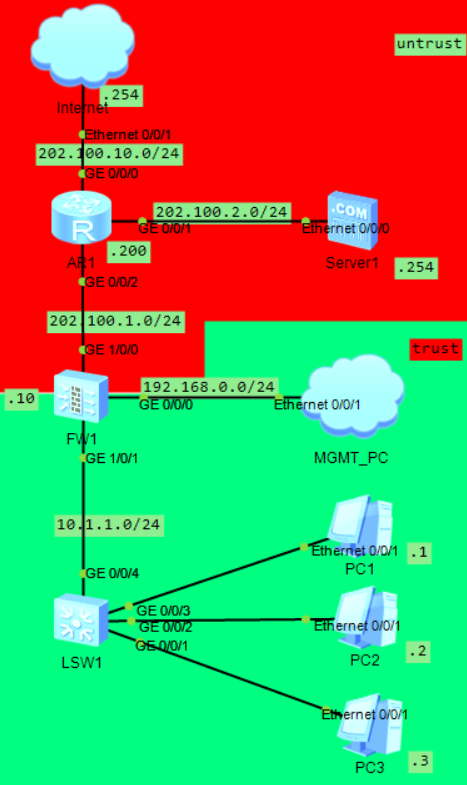

2.1.1拓扑图

2.1.2拓扑介绍

　　使用ENSP模拟的网络环境，Internet桥接在本地环回口可以访问公网地址。MGMT_PC桥接在物理网卡，管理图形化界面。使用No-PAT，PC访问公共网络。

　　IP地址的规划标注在拓扑图上。

2.1.3配置No-PAT

　　1.基础配置（IP地址配置，安全区域划分，部分路由互通略）

　　2.配置源地址池

[FW1]nat address-group No-PAT
[FW1-address-group-No-PAT]mode  no-pat  local
[FW1-address-group-No-PAT]section 202.100.10.20 202.100.10.21

　　3.配置NAT策略

[FW1]nat-policy
[FW1-policy-nat]rule name No-PAT
[FW1-policy-nat-rule-No-PAT]source-zone  trust
[FW1-policy-nat-rule-No-PAT]destination-zone untrust
[FW1-policy-nat-rule-No-PAT]egress-interface  GigabitEthernet  1/0/1
[FW1-policy-nat-rule-No-PAT]action  source-nat  address-group  No-PAT

　　4.安全策略（源NAT转换发生在查找安全策略之后，所以需要放行私网地址。在查找安全策略过后，进行源NAT的转换）

[FW1]security-policy
[FW1-policy-security]rule name No-PAT
[FW1-policy-security-rule-No-PAT]source-zone  trust
[FW1-policy-security-rule-No-PAT]source-address 10.1.1.0  24
[FW1-policy-security-rule-No-PAT]destination-zone untrust
[FW1-policy-security-rule-No-PAT]action  permit

2.1.4现象测试

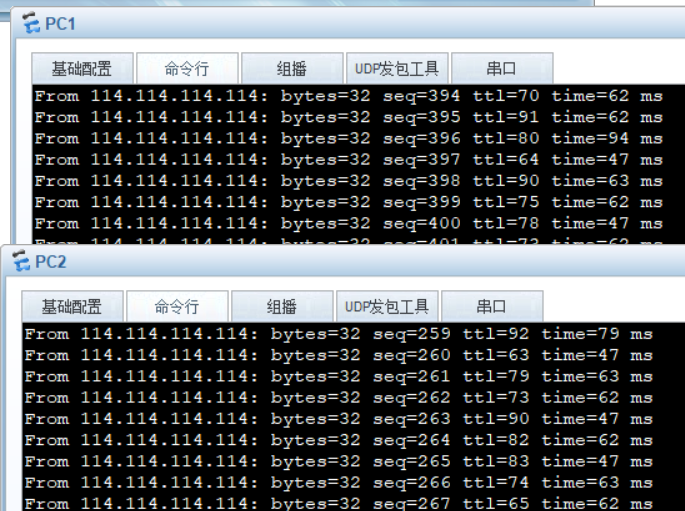

1.PC1和PC2可以与公网通信，PC3不可以通信，因为两个地址被PC1和PC2占用。

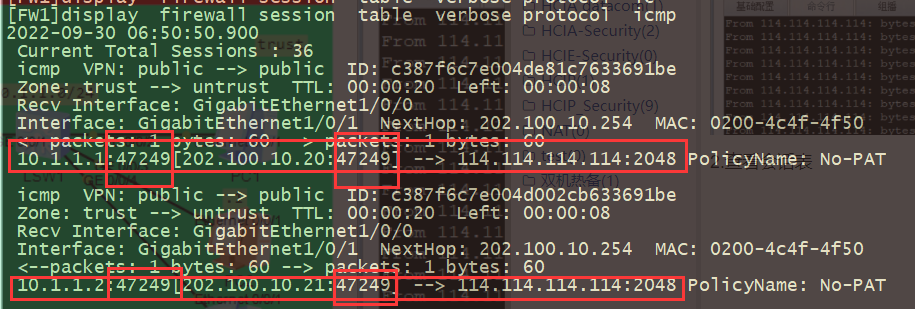

2.查看会话表转换地址，不转换端口

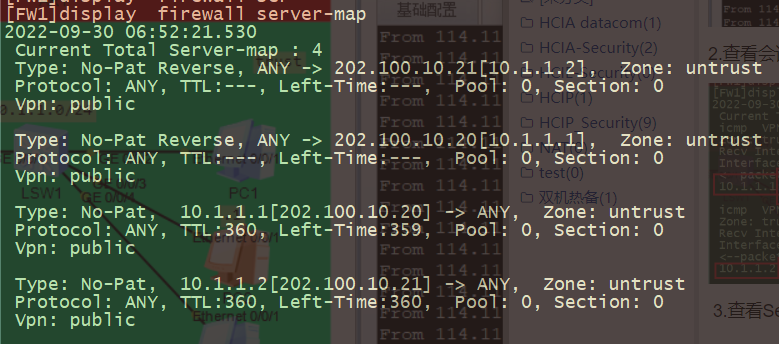

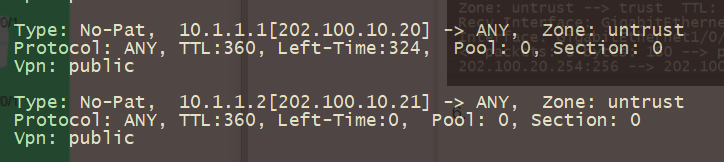

3.查看Server map表，如果地址不在被使用，即360秒后老化。

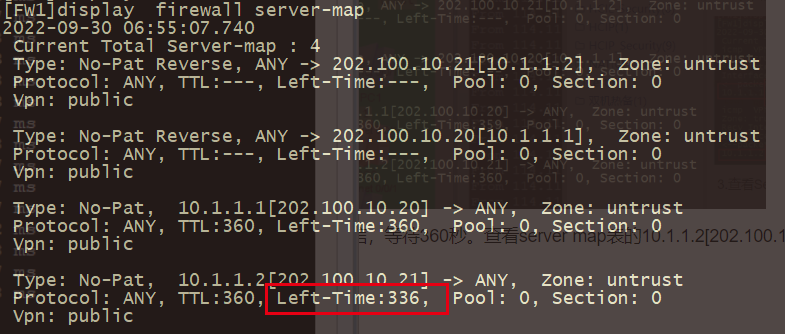

4.停止使用PC2的通信，等待360秒。查看server map表的10.1.1.2[202.100.10.21]的老化时间。

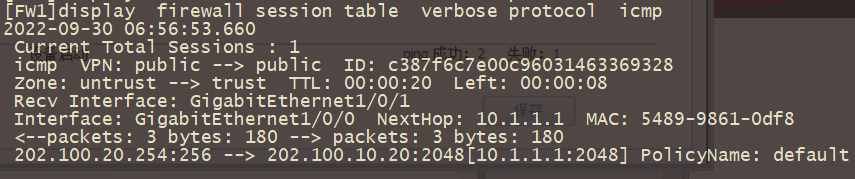

5.公网Server可以PC1通信

6.等待PC2的Server map表项老化后，PC3可以使用地址池地址转换源地址与外网通信

7.将NAT地址池由FW的出接口同一网段改为不同网段。

[FW1-policy-nat]dis this
2022-09-30 08:11:50.530
#
nat-policy
 rule name No-PAT
  source-zone trust
  destination-zone untrust
  source-address 10.1.1.0 mask 255.255.255.0
  action source-nat address-group SNAT
#
return

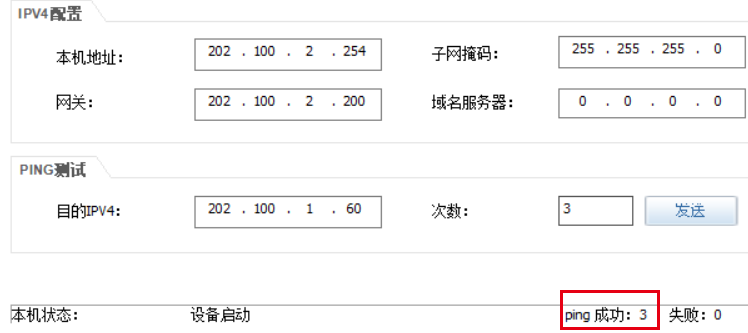

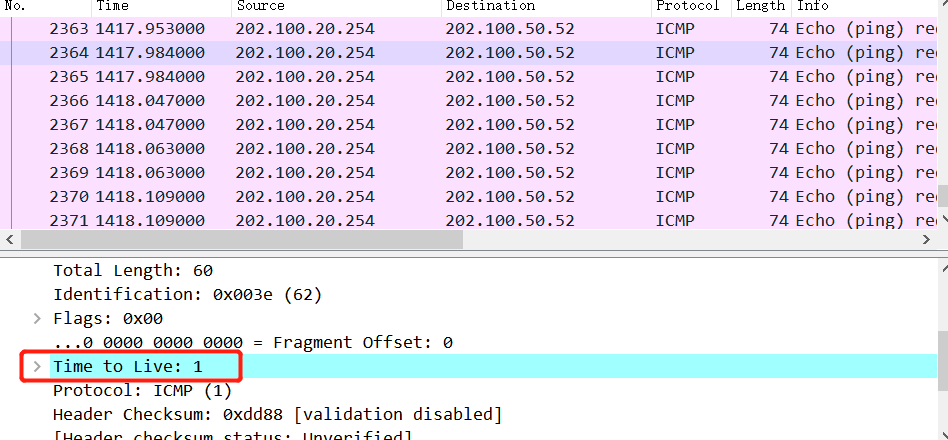

8，使用ServerPing地址池同网段地址，因为FW配置默认路由指向ISP设备，而ISP设备目标NAT地址池的下一跳指向FW，所以会产生路由环路。在FW上配置黑洞路由可以消除路由环路。如果地址池与接口地址同一网段则是增加一个ARP报文。

[FW1]ip route-static  202.100.50.0 24 NULL  0

9.对于地址池的配置中的，local和global参数的区别转至2.3Smart-NAT中解释。

2.2NAPT

2.2.1拓扑图

2.2.2拓扑介绍

　　使用ENSP模拟的网络环境，Internet桥接在本地环回口可以访问公网地址。MGMT_PC桥接在物理网卡，管理图形化界面。FW下连三台PC，配置NAPT，使PC可以访问untrust区域。

2.2.3配置NAPT

1.基础配置（IP地址，路由互通，安全区域略）

2.配置NAPT地址池

[FW1]nat address-group  SNAT
[FW1-address-group-SNAT]mode  pat
[FW1-address-group-SNAT]section  202.100.1.50 202.100.1.51

3.配置NAT策略

[FW1]nat-policy
[FW1-policy-nat]rule name NAPT
[FW1-policy-nat-rule-NAPT]source-zone  trust
[FW1-policy-nat-rule-NAPT]destination-zone untrust
[FW1-policy-nat-rule-NAPT]source-address 10.1.1.0 24
[FW1-policy-nat-rule-NAPT]action  source-nat  address-group  SNAT

4.安全策略

#
 rule name NAPT
  source-zone trust
  destination-zone untrust
  source-address 10.1.1.0 mask 255.255.255.0
  action permit
#

2.2.4测试现象

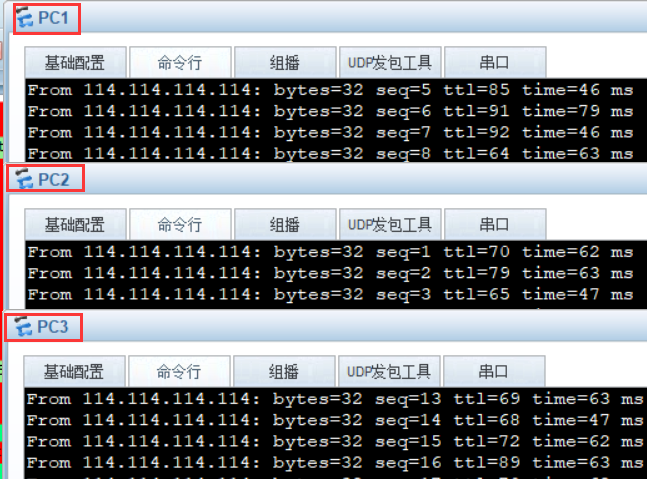

1.PC1，PC2，PC3均可以通过源转换地址池中的两个地址和公网进行通信。

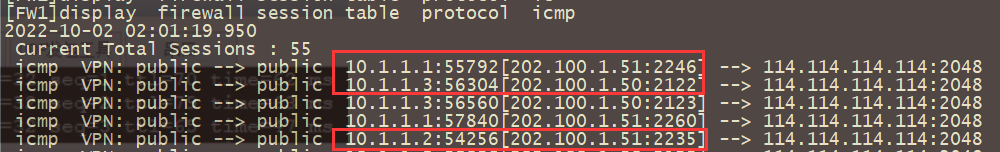

2.查看会话表，FW经过对需要转换的源IP源端口进行Hash计算，进行对应的转换，不同地址的不同端口对不同的流量进行区分。

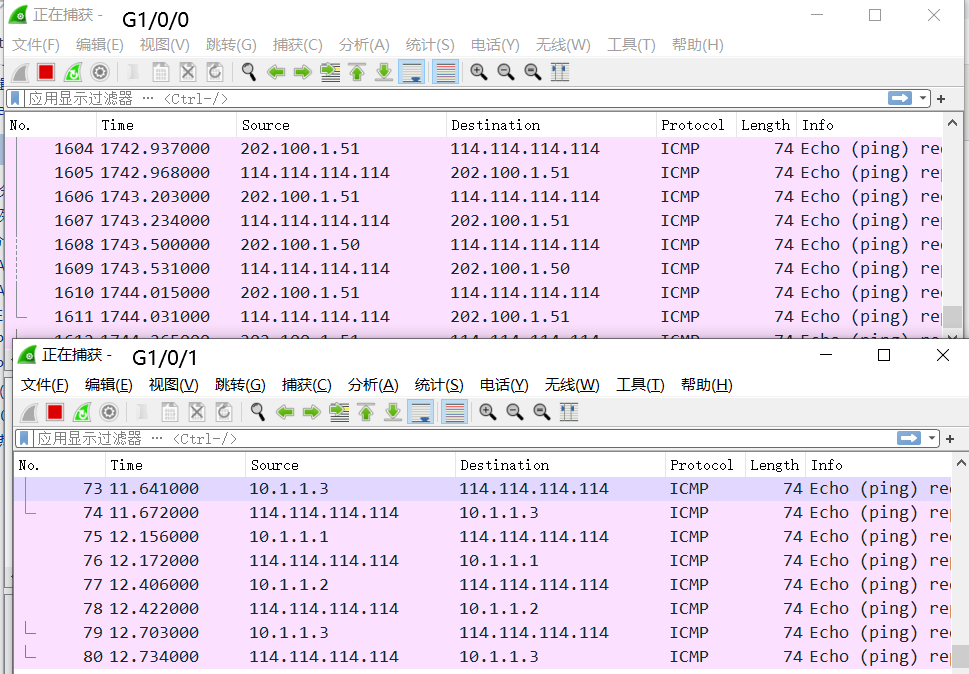

3.抓取FW的G1/0/0和G1/0/1端口的流量，可以清晰的比较报文经过FW后进行了NAT。

4.NAPT没有Sever-Map表，可能因为产生的表项太多，和表项会经常发生变化就没有设计。

[FW1]display  firewall server-map
2022-10-02 02:07:18.000
 Current Total Server-map : 0

5.NAPT在源地址和出接口地址不在同一网段时，同样存在路由环路的问题，可以配置黑洞路由消除路由环路。

2.3Smart NAT

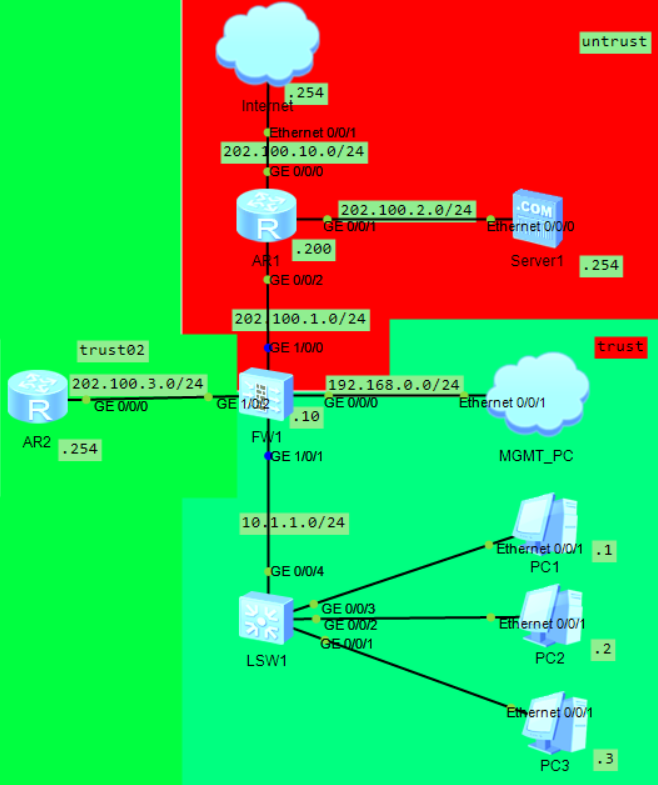

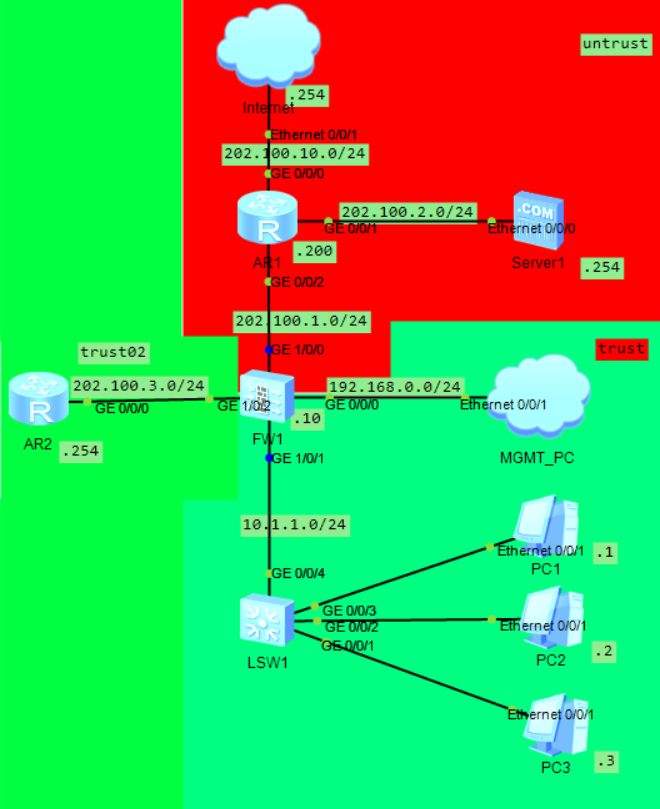

2.3.1拓扑图

2.3.2拓扑介绍

　　继续使用NAPT的拓扑，增加一个AR2和区域trust02，配置Smart Nat，一个不转换端口的公网地址供内网PC访问公网使用，当地址池不够时，使用转换地址和端口的方式访问公网。

2.3.3Smart Nat配置

1.使用NAPT的配置，删除NAPT的地址池和NAT策略，增加一个安全区域trust02。（配置略）

2.配置地址池

[FW1]nat address-group  Smart-NAT
[FW1-address-group-Smart-NAT]mode  no-pat local
[FW1-address-group-Smart-NAT]section  202.100.1.60
[FW1-address-group-Smart-NAT]smart-nopat 202.100.1.61

2.配置NAT策略

[FW1]nat-policy
[FW1-policy-nat]rule name Smart-NAT
[FW1-policy-nat-rule-Smart-NAT]source-zone trust
[FW1-policy-nat-rule-Smart-NAT]destination-zone untrust
[FW1-policy-nat-rule-Smart-NAT]source-address 10.1.1.0 24
[FW1-policy-nat-rule-Smart-NAT]action  source-nat  address-group  Smart-NAT

3.安全策略（略），同样是查询安全策略后进行源地址的转换。

2.3.4测试现象

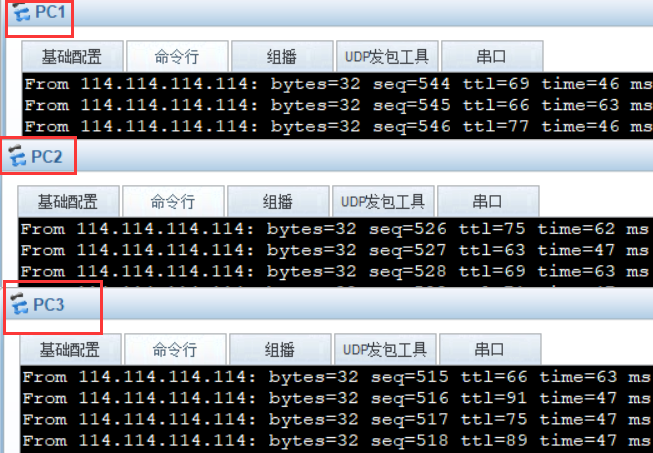

1.PC1，PC2，PC3与公网均可以通信

2.查询会话表，供no-pat的地址被PC占用地址池不够用时，NAPT的地址转换源端口为PC2和PC3来进行与公网的通信。

 icmp  VPN: public --> public  ID: c387f987224e30891263390231
 Zone: trust --> untrust  TTL: 00:00:20  Left: 00:00:18
 Recv Interface: GigabitEthernet1/0/1
 Interface: GigabitEthernet1/0/0  NextHop: 202.100.1.200  MAC: 00e0-fc24-48c8
 <--packets: 1 bytes: 60 --> packets: 1 bytes: 60
 10.1.1.3:6402[202.100.1.61:3206] --> 114.114.114.114:2048 PolicyName: NAPT

 icmp  VPN: public --> public  ID: c387f987224e878a1a63390227
 Zone: trust --> untrust  TTL: 00:00:20  Left: 00:00:08
 Recv Interface: GigabitEthernet1/0/1
 Interface: GigabitEthernet1/0/0  NextHop: 202.100.1.200  MAC: 00e0-fc24-48c8
 <--packets: 1 bytes: 60 --> packets: 1 bytes: 60
 10.1.1.1:3842[202.100.1.60:3842] --> 114.114.114.114:2048 PolicyName: NAPT

 icmp  VPN: public --> public  ID: c387f987224d220edd6339022d
 Zone: trust --> untrust  TTL: 00:00:20  Left: 00:00:14
 Recv Interface: GigabitEthernet1/0/1
 Interface: GigabitEthernet1/0/0  NextHop: 202.100.1.200  MAC: 00e0-fc24-48c8
 <--packets: 1 bytes: 60 --> packets: 1 bytes: 60
 10.1.1.2:5378[202.100.1.61:3202] --> 114.114.114.114:2048 PolicyName: NAPT

3.同样需要配置黑洞路由来消除和出接口不是同一网段的黑洞路由。

4.配置了local参数后，在Server map表中会限制安全区域的访问。

[FW1]display  firewall server-map
2022-10-02 04:14:19.500
 Current Total Server-map : 2
 Type: No-Pat Reverse, ANY -> 202.100.1.60[10.1.1.1],  Zone: untrust
 Protocol: ANY, TTL:---, Left-Time:---,  Pool: 1, Section: 0
 Vpn: public

 Type: No-Pat,  10.1.1.1[202.100.1.60] -> ANY,  Zone: untrust
 Protocol: ANY, TTL:360, Left-Time:360,  Pool: 1, Section: 0
 Vpn: public

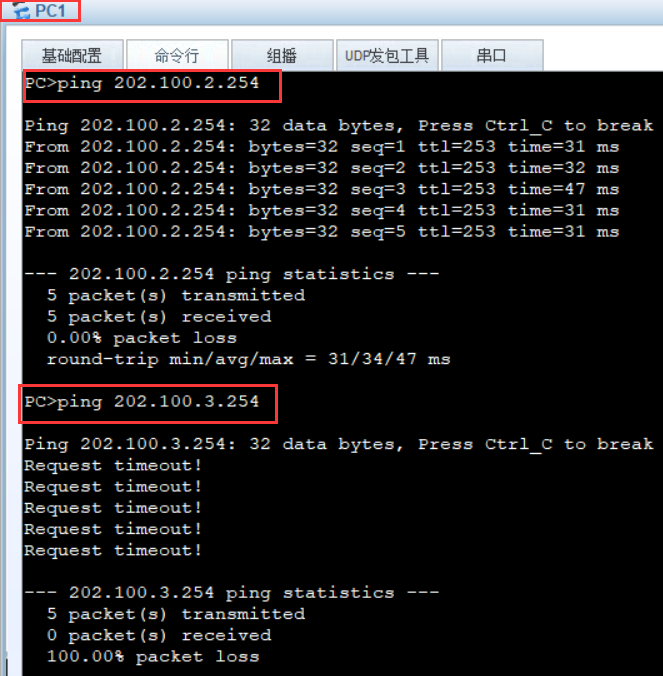

5.同时此时只能通过10.1.1.1所在的trust访问untrust区域，放行安全策略后，untrust也可以通过反向server map访问PC1。

6.将NAT地址池参数配置为global全局。

#
nat address-group Smart-NAT 1
 mode no-pat global
 smart-nopat 202.100.1.61
 section 0 202.100.1.60 202.100.1.60
#

7.使用PC1与公网通信，查看Server map表

[FW1]display  firewall server-map
2022-10-02 05:09:28.530
 Current Total Server-map : 2
 Type: No-Pat Reverse, ANY -> 202.100.1.60[10.1.1.1],  Zone:---
 Protocol: ANY, TTL:---, Left-Time:---,  Pool: 1, Section: 0
 Vpn: public

 Type: No-Pat,  10.1.1.1[202.100.1.60] -> ANY,  Zone:---
 Protocol: ANY, TTL:360, Left-Time:360,  Pool: 1, Section: 0
 Vpn: public

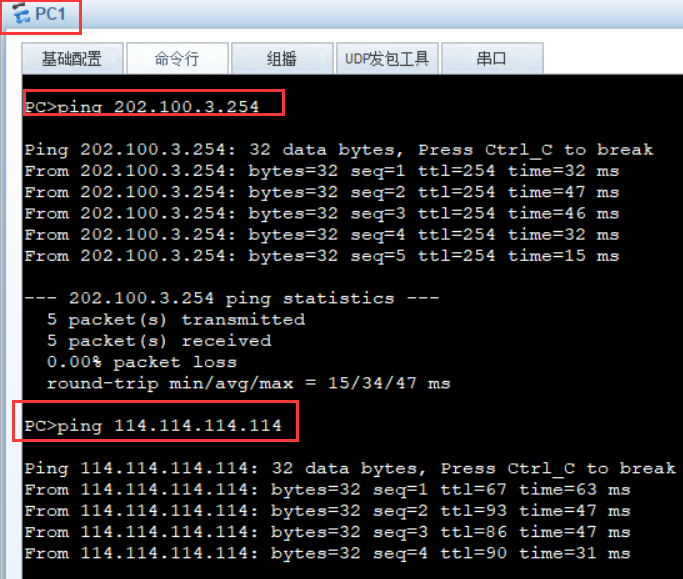

8.根据server-map表转发时，不限制安全区域。及时在NAT策略中配置源目区域，也不生效。PC1在从对不同的区域进行访问时候，只要安全策略允许通过则可以进行通信。查看会话表，确实通过不同的区域访问时进行了源NAT转换。

[FW1]display  firewall session table verbose  protocol  icmp
2022-10-02 05:41:57.910
 Current Total Sessions : 7
 icmp  VPN: public --> public  ID: c387f987224ded0e9a6339249c
 Zone: trust --> trust02  TTL: 00:00:20  Left: 00:00:10
 Recv Interface: GigabitEthernet1/0/1
 Interface: GigabitEthernet1/0/2  NextHop: 202.100.3.254  MAC: 00e0-fcbd-50e3
 <--packets: 1 bytes: 60 --> packets: 1 bytes: 60
 10.1.1.1:27428[202.100.1.60:27428] --> 202.100.3.254:2048 PolicyName: trust02

 icmp  VPN: public --> public  ID: c387f987224ede8eb763392499
 Zone: trust --> untrust  TTL: 00:00:20  Left: 00:00:07
 Recv Interface: GigabitEthernet1/0/1
 Interface: GigabitEthernet1/0/0  NextHop: 202.100.1.200  MAC: 00e0-fc24-48c8
 <--packets: 1 bytes: 60 --> packets: 1 bytes: 60
 10.1.1.1:26660[202.100.1.60:26660] --> 114.114.114.114:2048 PolicyName: NAPT

2.4Easy-IP

2.4.1拓扑图

2.4.2拓扑介绍

　　继续使用该拓扑图，配置EASY-IP使PC访问公网。

2.4.3EASY-IP配置

　　Easy-ip的配置简单。

[FW1]nat-policy
[FW1-policy-nat]rule name Easy-ip
[FW1-policy-nat-rule-Easy-ip]source-zone  trust
[FW1-policy-nat-rule-Easy-ip]destination-zone untrust
[FW1-policy-nat-rule-Easy-ip]source-address 10.1.1.0 24
[FW1-policy-nat-rule-Easy-ip]action  source-nat  easy-ip

2.4.4测试现象

　　直接使用出接口地址进行源NAT转换，访问公网。通过不同的端口号来区分不同的流量。

[FW1]display  firewall session table verbose protocol  icmp
2022-10-02 06:11:47.890
 Current Total Sessions : 2
 icmp  VPN: public --> public  ID: c387f987224e5c09dd63392ba3
 Zone: trust --> untrust  TTL: 00:00:20  Left: 00:00:19
 Recv Interface: GigabitEthernet1/0/1
 Interface: GigabitEthernet1/0/0  NextHop: 202.100.1.200  MAC: 00e0-fc24-48c8
 <--packets: 1 bytes: 60 --> packets: 1 bytes: 60
 10.1.1.1:27947[202.100.1.10:2054] --> 114.114.114.114:2048 PolicyName: NAPT

 icmp  VPN: public --> public  ID: c387f987224e308e2463392ba2
 Zone: trust --> untrust  TTL: 00:00:20  Left: 00:00:18
 Recv Interface: GigabitEthernet1/0/1
 Interface: GigabitEthernet1/0/0  NextHop: 202.100.1.200  MAC: 00e0-fc24-48c8
 <--packets: 1 bytes: 60 --> packets: 1 bytes: 60
 10.1.1.1:27691[202.100.1.10:2053] --> 114.114.114.114:2048 PolicyName: NAPT

2.5三元组NAT

2.5.1拓扑图

2.5.2拓扑介绍

　　依然继续使用该拓扑，配置三元组NAT。

2.5.3三元组NAT配置

1.配置地址池

[FW1]nat address-group  3NAT
[FW1-address-group-3NAT]mode full-cone  local
[FW1-address-group-3NAT]route enable
[FW1-address-group-3NAT]section   202.100.1.70 202.100.1.71
