操作系统学习三--- 保护模式(3)

一 特权级

　　简介

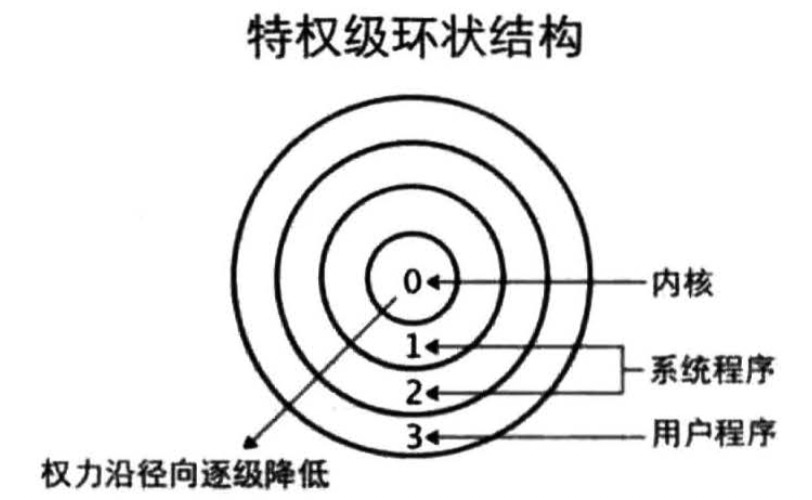

　　特权级按照权力大小分为0、1、2、3四个级别，数字越小，权利越大。

　　0级是操作系统内核所在层级，操作系统负责访问硬件、掌控核心数据等，权力最大。系统程序分别处于1、2级特权，一般是虚拟机、驱动程序等。用户程序处于3特权级。



　　TSS简介

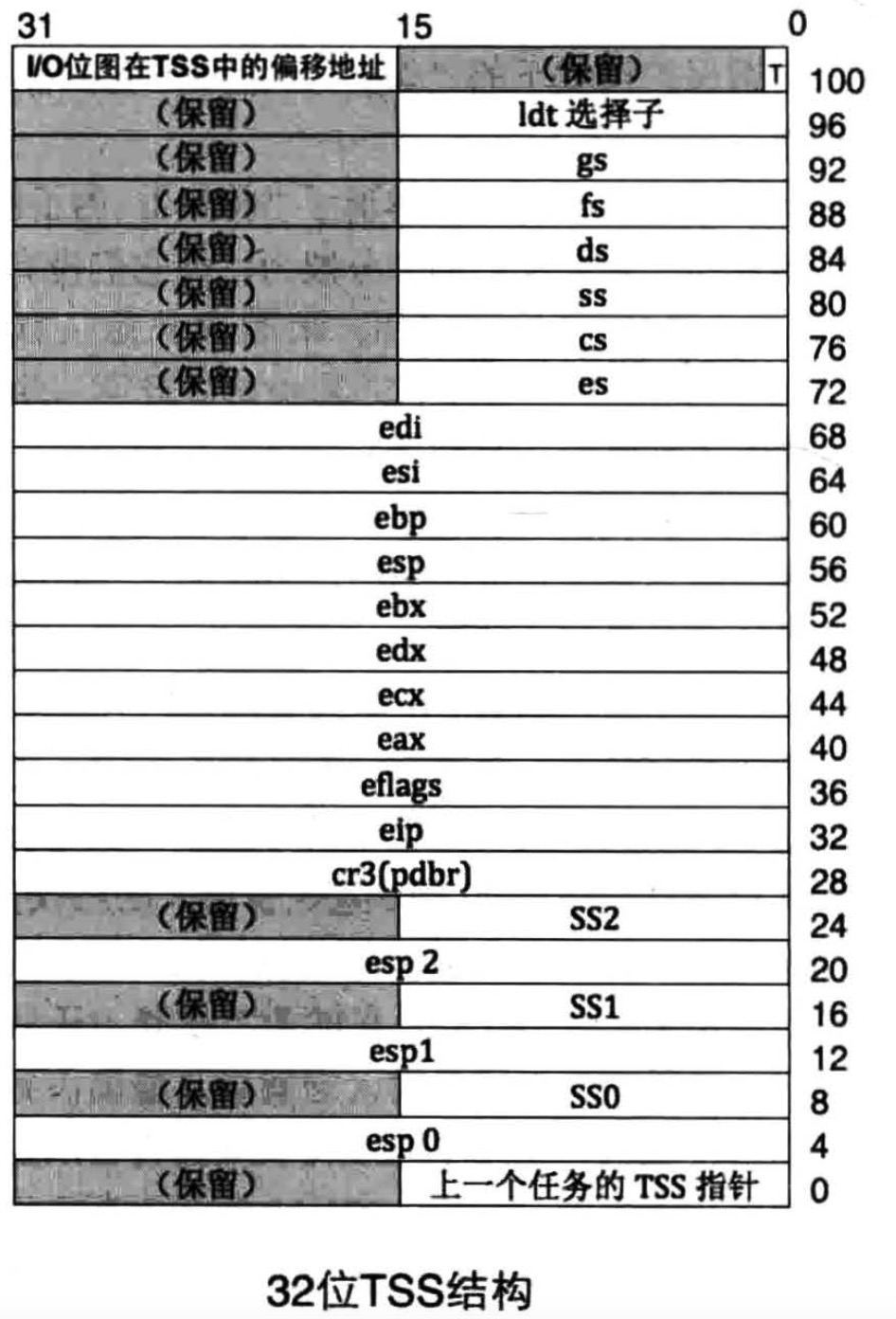

　　TSS，即Task Status Segment，任务状态段。每个任务都有的结构，相当于任务的身份证。TSS最小有104字节，众多寄存器都囊括其中，我们目前只关注28字节以下部分。



 　　没有操作系统的情况下，我们可以认为进程就是任务。有了操作系统之后，一个任务被分为用户部分和内核部分。但是用户和内核特权级不同，所以一个任务会有两个特权级状态。在不同的特权级下，处理器应该使用不同的栈。

　　每个任务每个特权级下只能有一个栈，一个任务最多有4个栈。

　　为什么TSS只有ss0到ss2三个栈？因为这里存储的是代表0特权级、1特权级、2特权级的栈，3特权级的栈不需要存储，因为没有其他特权级要升级到3特权级。至于3特权级的栈如何获取，从上一级特权级栈中弹出。



　　TSS是硬件支持的数据结构，由软件填写内容，硬件使用。TSS由TR寄存器加载。



　　二 CPL和RPL

　　CS寄存器中是指向当前执行的指令，即代码。RPL是用CS选择子中的RPL位。代表请求特权级，也称为处理器的当前特权级。

　　到底什么是处理器的当前特权级？CPU执行的指令肯定属于某个代码段，这个代码段描述扶的DPL字段即处理器的当前特权级，称为CPL。除了一致性代码段外，转移后的目标代码段的DPL代表将来的处理器当前特权级。



　　上面说的都是访问内存的访问者的特权级。那么内存资源受访者的特权级在哪呢？其实就是段描述符中的DPL字段。

　　访问者任何时候都不允许访问比自己特权级高的的资源。

• 受访者为数据的情况下：访问者特权级大于等于受访者DPL即可访问。
• 受访者为代码的情况下：只有访问者特权级等于受访者DPL才可以访问。

　　只有一种情况下特权级会降低，即从中断处理程序返回时。



　　如果处理器只能平移代码段的话，另外三个特权级代码将没有机会运行了。怎么穿过内存屏障呢？有很多种方法，下面先介绍一致性代码段。

　　特权级升高后，代码想干什么都行，似乎还是有点不安全，有没有什么办法可以让我们执行了高特权级的代码，又不提升特权级的方式？一种方式是一致性代码段

　　段描述符中，如果段是非系统段（S字段为0），可以用type字段中的C位为1代表一致性代码段。非一致性代码段只能平级转移，一致性代码段不用。

　　一致性代码段的DPL一定要>=转移前的CPL。并且转移后不会用一致性代码段的DPL替换CPL。

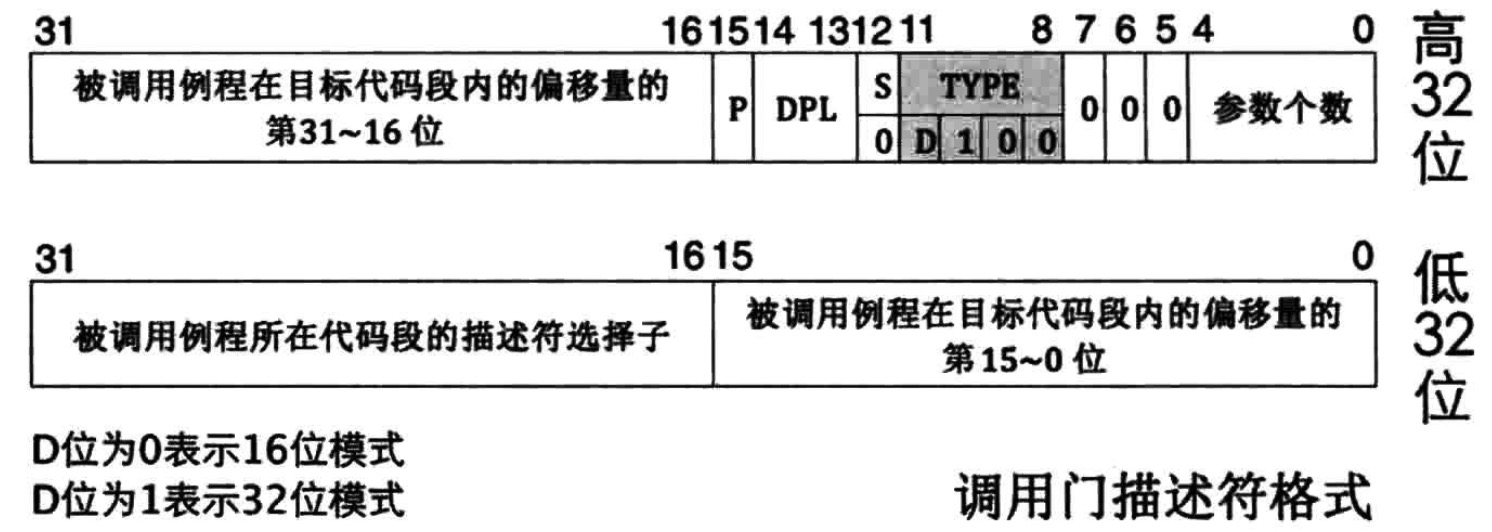

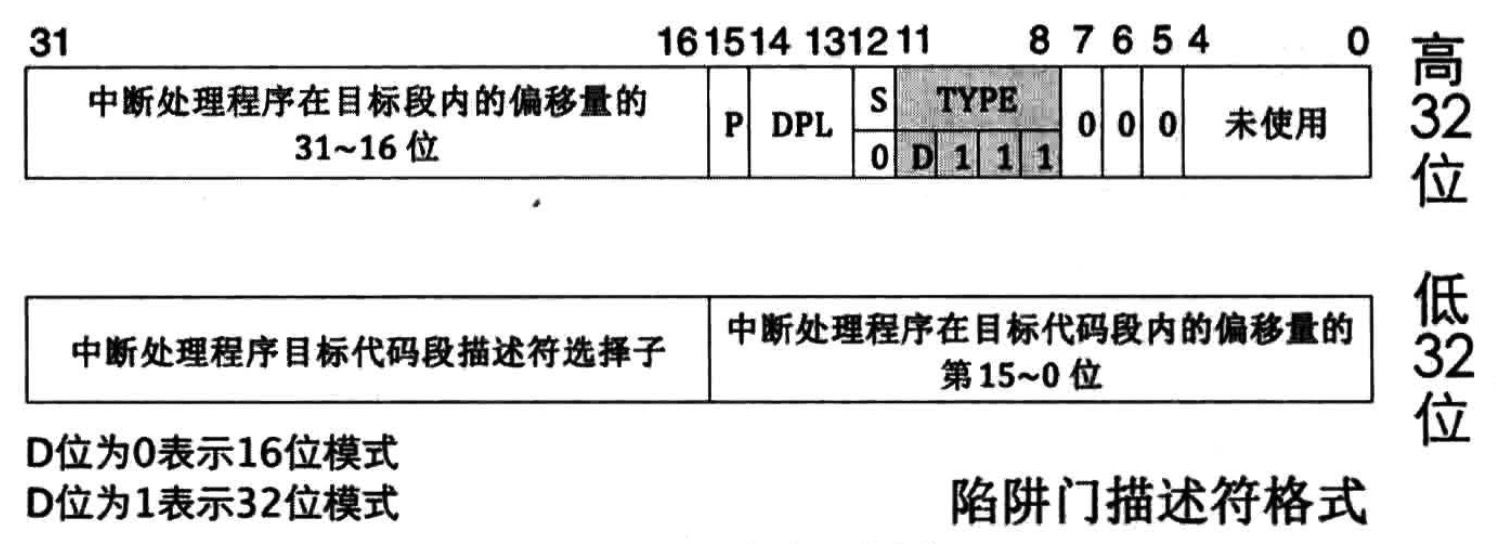

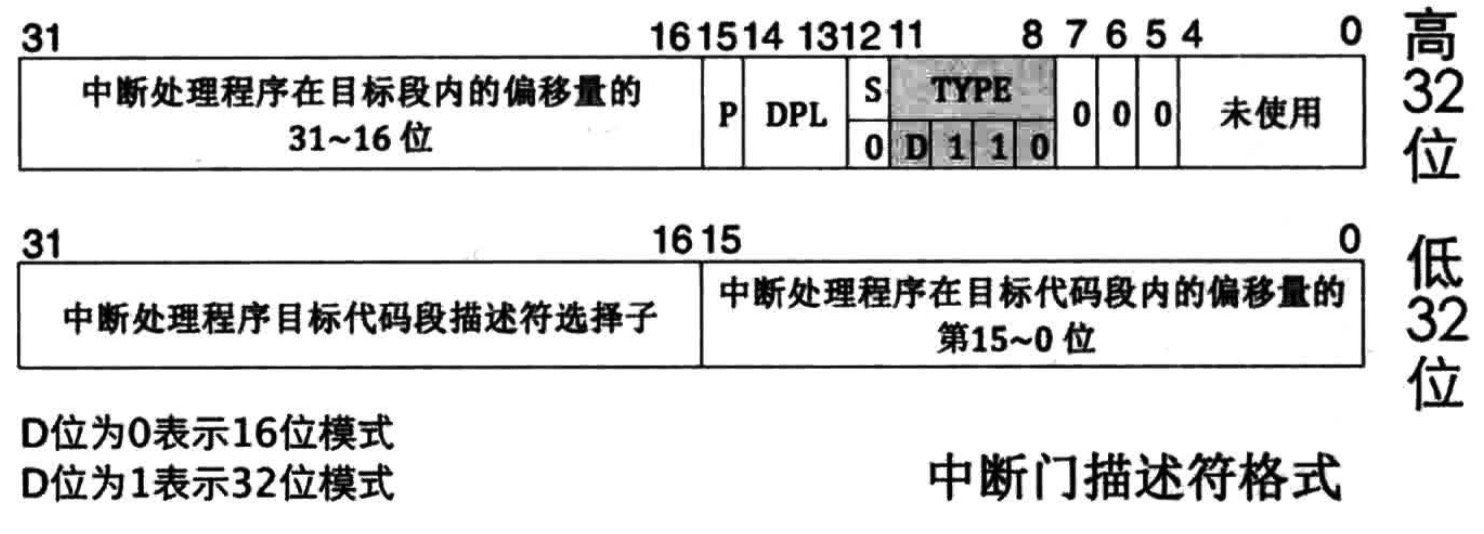

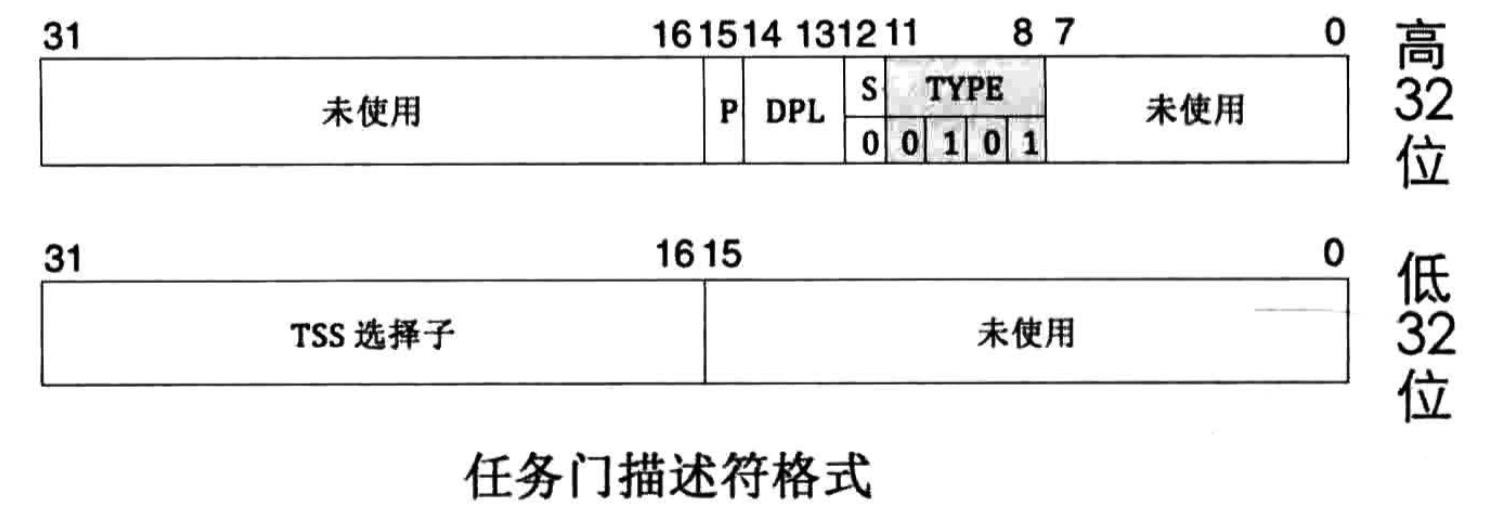

　　三 门、调用门RPL序

















　　这四个门都可以向高特权级转移。



　　四 RPL

　　既然有了CPL和DPL，为什么还要RPL呢？

　　举个例子，我们在调用一个读取硬盘的调用门的时候，将参数（数据缓冲区数据段选择子）用内核数据段的选择子替代，这样就会把硬盘读取的内容替换掉内核数据段，破坏内核。





　　问题出在哪？

　　我们有两个必须要保证的条件：

• 用户不能访问系统资源，用户程序要想做点"大事"，必须要由操作系统出面。
• 处理器必须要陷入内核才能帮助用户程序做“大事”，所以处理器的当前特权级会变成至高无上的 0 特权级。

　　看似没办法解决上述问题，0特权级可以访问任何数据。其实问题的原因是：受访者不知道访问者的真实身份，在受访者看来，是0特权级的操作系统要数据，它还以为请求者是操作系统呢。实际情况是请求者为 3 特权级下的用户程序。即受访者不知道真正的访问者是谁。我们可以用RPL解决这个问题。

　　在访问数据段的时候，还会带上RPL是否大于等于目标段描述符的DPL，如果不是，则触发异常，保护内核。



　　五 IO特权级

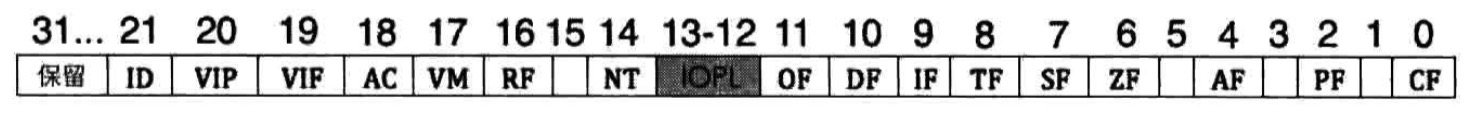

　　eflags寄存器如下：



 　　其中的IOPL负责控制所有65535个IO端口的使用，注意是所有。只有当当前特权级大于等于IOPL特权级，才可以访问所有的IO端口。一般只有操作系统可以访问所有的IO端口，即0特权级。

　　但是在IOPL特权级大于当前特权级时，可以用IO位图来访问部分IO端口。

　　IO位图位于TSS顶部，用一个bit代表一个端口，所以IO位图有65535/8=8192B=8KB大小。对应位为0代表该端口可以访问，1为不可访问。
