Sentinel学习

Sentinel是什么？

随着微服务的流行，服务和服务之间的稳定性变得越来越重要。Sentinel 以流量为切入点，从流量控制、熔断降级、系统负载保护等多个维度保护服务的稳定性。它的功能类似SpringCloud原生组件Hystrix

Hystrix存在的问题

  • 需要我们程序员自己手工搭建监控平台
  • 没有一套web界面可以给我们进行更加细粒度化的配置，流量控制，速率控制，服务熔断，服务降级。。

这个时候Sentinel应运而生

  • 单独一个组件，可以独立出来
  • 直接界面化的细粒度统一配置

约定 > 配置 >编码，虽然我们的需求都可以写在代码里，但是尽量使用注解和配置代替编码

它的特征

Sentinel 具有以下特征:

  • 丰富的应用场景：Sentinel 承接了阿里巴巴近 10 年的双十一大促流量的核心场景，例如秒杀（即突发流量控制在系统容量可以承受的范围）、消息削峰填谷、集群流量控制、实时熔断下游不可用应用等。
  • 完备的实时监控：Sentinel 同时提供实时的监控功能。您可以在控制台中看到接入应用的单台机器秒级数据，甚至 500 台以下规模的集群的汇总运行情况。
  • 广泛的开源生态：Sentinel 提供开箱即用的与其它开源框架/库的整合模块，例如与 Spring Cloud、Dubbo、gRPC 的整合。您只需要引入相应的依赖并进行简单的配置即可快速地接入 Sentinel。
  • 完善的 SPI 扩展点：Sentinel 提供简单易用、完善的 SPI 扩展接口。您可以通过实现扩展接口来快速地定制逻辑。例如定制规则管理、适配动态数据源等。

Sentinel-features-overview

Sentinel简单示例

pom文件

<dependencies>
        <!--SpringCloud ailibaba sentinel-datasource-nacos 后续做持久化用到-->
        <dependency>
            <groupId>com.alibaba.csp</groupId>
            <artifactId>sentinel-datasource-nacos</artifactId>
            <version>1.6.3</version>
        </dependency>

        <!--SpringCloud ailibaba sentinel -->
        <dependency>
            <groupId>com.alibaba.cloud</groupId>
            <artifactId>spring-cloud-starter-alibaba-sentinel</artifactId>
            <version>2.0.0.RELEASE</version>
        </dependency>

        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>
</dependencies>

yml文件

server:
  port: 8401

spring:
  application:
    name: sentinel-service
  cloud:
    nacos:
      discovery:
        server-addr: localhost:8848 #Nacos服务注册中心地址
    sentinel:
      transport:
        dashboard: localhost:8070 #配置Sentinel dashboard地址
        port: 8719
management:
  endpoints:
    web:
      exposure:
        include: '*'

业务类

@RestController
public class FlowLimitController
{
    @GetMapping("/testA")
    public String testA()
    {
        return "------testA";
    }

    @GetMapping("/testB")
    public String testB()
    {
        return "------testB";
    }

    @GetMapping("/testD")
    public String testD()
    {
        try { TimeUnit.SECONDS.sleep(1); } catch (InterruptedException e) { e.printStackTrace(); }
        return "------testD";
    }

    @GetMapping("/testE")
    public String testE()
    {
        int a = 10 / 0;
        return "------testE";
    }
}

启动服务，此时启动sentinel会发现里面什么都没有，因为sentinel采用的是懒加载模式，访问http://localhost:8401/testA http://localhost:8401/testB，即可

image-20201016170117431

流控规则

基本介绍

image-20201016170237916

字段说明

  • 资源名：唯一名称，默认请求路径
  • 针对来源：Sentinel可以针对调用者进行限流，填写微服务名，默认default（不区分来源）
  • 阈值类型 / 单机阈值
    • QPS：（每秒钟的请求数量）：但调用该API的QPS达到阈值的时候，进行限流
    • 线程数：当调用该API的线程数达到阈值的时候，进行限流
  • 是否集群：不需要集群
  • 流控模式
    • 直接：api都达到限流条件时，直接限流
    • 关联：当关联的资源达到阈值，就限流自己
    • 链路：只记录指定链路上的流量（指定资源从入口资源进来的流量，如果达到阈值，就进行限流）【API级别的针对来源】
  • 流控效果
    • 快速失败：直接失败，抛异常
    • Warm UP：根据codeFactory（冷加载因子，默认3），从阈值/CodeFactor，经过预热时长，才达到设置的QPS阈值
    • 排队等待：匀速排队，让请求以匀速的速度通过，阈值类型必须设置QPS，否则无效

流控模式

直接（默认）

image-20201016170443687

此时访问localhost:8401/testA,当QPS超过1，则出现下面的降级情况

image-20201016170538242

线程数

这里的线程数表示一次只有一个线程进行业务请求，当前出现请求无法响应的时候，会直接报错，例如，在方法的内部增加一个睡眠，那么后面来的就会失败

@GetMapping("/testD")
    public String testD()
    {
        try { TimeUnit.SECONDS.sleep(1); } catch (InterruptedException e) { e.printStackTrace(); }
        return "------testD";
    }

关联

关联的资源达到阈值时，就限流自己

当与A关联的资源B达到阈值后，就限流A自己，B惹事，A挂了

场景：支付接口达到阈值后，就限流下订单的接口

设置：

当关联资源 /testB的QPS达到阈值超过1时，就限流/testA的Rest访问地址，当关联资源达到阈值后，限制配置好的资源名

image-20201016171032179

这个使用我们利用postman模拟并发密集访问testB

首先我们需要使用postman，创建一个请求

image-20200416091302584

同时将请求保存在 Collection中

然后点击箭头，选中接口，选择run

image-20200416091349552

image-20200416091517551

点击运行，大批量线程高并发访问B，导致A失效了，同时我们点击访问 http://localhost:8401/testA，结果发现，我们的A已经挂了

image-20201016171433881

image-20201016171416318

链路

image-20201017161024724

如图代表 testB->testA为一条调用链路，当testB达到设置阈值后,访问testA，就会触发testA的限流规则

用postman集中访问访问testB，再访问testA，就会出现下面这种情况，可以看到，访问testA，已经执行了相应的流控

image-20201017161320262

流控效果

直接

快速失败，默认的流控处理

  • 直接失败，抛出异常：Blocked by Sentinel（Flow limiting）

预热

系统最怕的就是出现，平时访问是0，然后突然一瞬间来了10W的QPS

公式：阈值 除以 clodFactor（默认值为3），经过预热时长后，才会达到阈值

Warm Up方式，即预热/冷启动方式，当系统长期处于低水位的情况下，当流量突然增加时，直接把系统拉升到高水位可能会瞬间把系统压垮。通过冷启动，让通过的流量缓慢增加，在一定时间内逐渐增加到阈值，给冷系统一个预热的时间，避免冷系统被压垮。通常冷启动的过程系统允许的QPS曲线如下图所示

image-20200416093702689

默认clodFactor为3，即请求QPS从threshold / 3开始，经预热时长逐渐提升至设定的QPS阈值

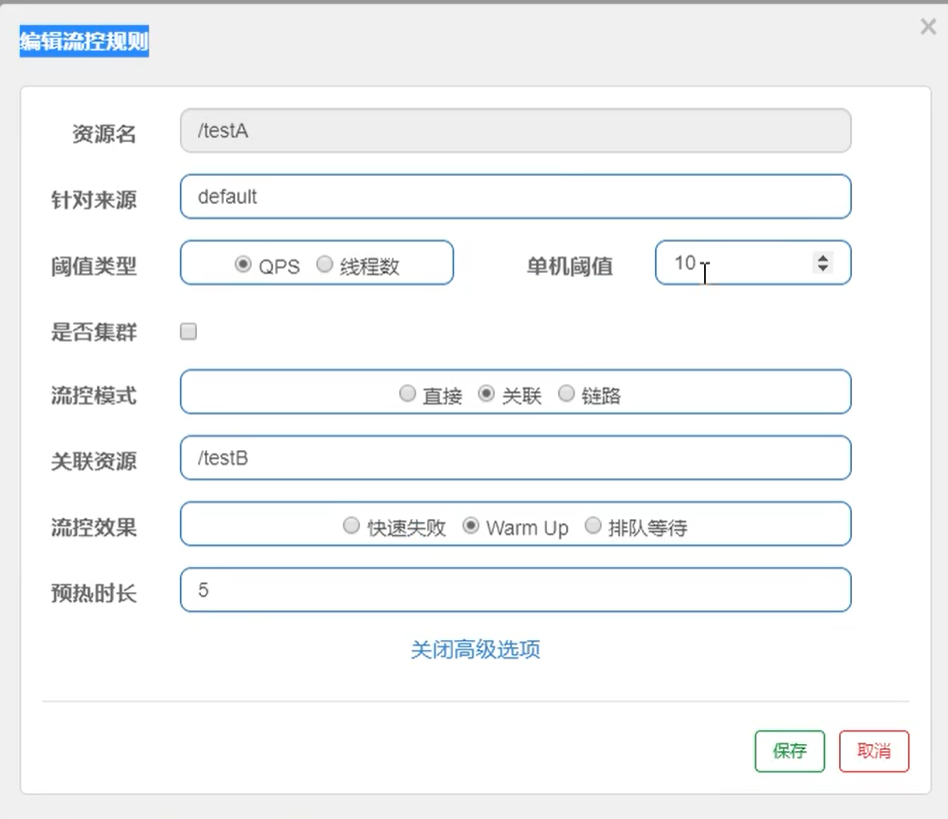

image-20200416093919458

假设这个系统的QPS是10，那么最开始系统能够接受的 QPS = 10 / 3 = 3，然后从3逐渐在5秒内提升到10

应用场景：

秒杀系统在开启的瞬间，会有很多流量上来，很可能把系统打死，预热的方式就是为了保护系统，可能慢慢的把流量放进来，慢慢的把阈值增长到设置的阈值。

image-20200416094419813

排队等待

大家均速排队，让请求以均匀的速度通过，阈值类型必须设置成QPS，否则无效

均速排队方式必须严格控制请求通过的间隔时间，也即让请求以匀速的速度通过，对应的是漏桶算法。

image-20200416094734543

这种方式主要用于处理间隔性突发的流量，例如消息队列，想象一下这样的场景，在某一秒有大量的请求到来，而接下来的几秒处于空闲状态，我们系统系统能够接下来的空闲期间逐渐处理这些请求，而不是在第一秒直接拒绝多余的请求。

设置含义：/testA 每秒1次请求，超过的话，就排队等待，等待时间超过20000毫秒

image-20200416094609143

降级规则

名词介绍

image-20200416095515859

  • RT（平均响应时间，秒级）
    • 平均响应时间，超过阈值 且 时间窗口内通过的请求 >= 5，两个条件同时满足后出发降级
    • 窗口期过后，关闭断路器
    • RT最大4900（更大的需要通过 -Dcsp.sentinel.staticstic.max.rt=XXXXX才能生效）
  • 异常比例（秒级）
    • QPA >= 5 且异常比例（秒级）超过阈值时，触发降级；时间窗口结束后，关闭降级
  • 异常数（分钟级）
    • 异常数（分钟统计）超过阈值时，触发降级，时间窗口结束后，关闭降级

概念

Sentinel熔断降级会在调用链路中某个资源出现不稳定状态时（例如调用超时或异常异常比例升高），对这个资源的调用进行限制，让请求快速失败，避免影响到其它的资源而导致级联错误。

当资源被降级后，在接下来的降级时间窗口之内，对该资源的调用都进行自动熔断（默认行为是抛出DegradeException）

Sentinel的断路器是没有半开状态

半开的状态，系统自动去检测是否请求有异常，没有异常就关闭断路器恢复使用，有异常则继续打开断路器不可用，具体可以参考hystrix

image-20200416100340083

降级策略实战

RT

平均响应时间 (DEGRADE_GRADE_RT)：当 1s 内持续进入 N 个请求，对应时刻的平均响应时间（秒级）均超过阈值（count，以 ms 为单位），那么在接下的时间窗口（DegradeRule 中的 timeWindow，以 s 为单位）之内，对这个方法的调用都会自动地熔断（抛出 DegradeException）。注意 Sentinel 默认统计的 RT 上限是 4900 ms，超出此阈值的都会算作 4900 ms，若需要变更此上限可以通过启动配置项 -Dcsp.sentinel.statistic.max.rt=xxx 来配置。

image-20200416102754797

利用jmeter去压测接口

image-20201017162339313

image-20201017162402582

image-20201017162304281

在停止jmter后，接口恢复正常

异常比例

异常比例 (DEGRADE_GRADE_EXCEPTION_RATIO)：当资源的每秒请求量 >= N（可配置），并且每秒异常总数占通过量的比值超过阈值（DegradeRule 中的 count）之后，资源进入降级状态，即在接下的时间窗口（DegradeRule 中的 timeWindow，以 s 为单位）之内，对这个方法的调用都会自动地返回。异常比率的阈值范围是 [0.0, 1.0]，代表 0% - 100%。

image-20200416104157714

单独访问一次，必然来一次报错一次，开启jmeter后，直接高并发发送请求，多次调用达到我们的配置条件了，断路器开启（保险丝跳闸），微服务不可用，不在报错，而是服务降级了

image-20201017164433624

image-20201017164445344

image-20201017164456238

异常数

异常数是分钟级别的，记得时间间隔调大与60s即可，具体的操作步骤和结果是和上面是一样的

Sentinel热点规则

什么是热点数据

Github文档传送门

何为热点？热点即经常访问的数据。很多时候我们希望统计某个热点数据中访问频次最高的 Top K 数据，并对其访问进行限制。比如：

  • 商品 ID 为参数，统计一段时间内最常购买的商品 ID 并进行限制
  • 用户 ID 为参数，针对一段时间内频繁访问的用户 ID 进行限制

热点参数限流会统计传入参数中的热点参数，并根据配置的限流阈值与模式，对包含热点参数的资源调用进行限流。热点参数限流可以看做是一种特殊的流量控制，仅对包含热点参数的资源调用生效。

image-20200416121306501

Sentinel 利用 LRU 策略统计最近最常访问的热点参数，结合令牌桶算法来进行参数级别的流控。热点参数限流支持集群模式。

兜底的方法

分为系统默认的和客户自定义的，两种，之前的case中，限流出现问题了，都用sentinel系统默认的提示：Blocked By Sentinel，我们能不能自定义，类似于hystrix，某个方法出现问题了，就找到对应的兜底降级方法。

从 @HystrixCommand 到 @SentinelResource

配置

@SentinelResource的value，就是我们的资源名，也就是对哪个方法配置热点规则

@GetMapping("/testHotKey")
    @SentinelResource(value = "testHotKey",blockHandler = "deal_testHotKey")
    public String testHotKey(@RequestParam(value = "p1",required = false) String p1,
                             @RequestParam(value = "p2",required = false) String p2)
    {
        return "------testHotKey";
    }

    // 和上面的参数一样，不错需要加入 BlockException
    public String deal_testHotKey (String p1, String p2, BlockException exception)
    {
        return "出大问题了~~~~~·";  //  兜底的方法
    }

对参数下标为0的热点key进行限流

image-20201017165235044

多次访问后出现

image-20201017165300611

这是因为我们针对第一个参数进行了限制，当我们QPS超过1的时候，就会触发兜底的错误

假设我们请求的接口是：http://localhost:8401/testHotKey?p2=a ，我们会发现他就没有进行限流

image-20200416123605410

参数例外项

上述案例演示了第一个参数p1，当QPS超过1秒1次点击狗，马上被限流

  • 普通：超过一秒1个后，达到阈值1后马上被限流
  • 我们期望p1参数当它达到某个特殊值时，它的限流值和平时不一样
  • 特例：假设当p1的值等于5时，它的阈值可以达到200
  • 一句话说：当key为特殊值的时候，不被限制

image-20200416123922325

平时的时候，参数1的QPS是1，超过的时候被限流，但是有特殊值，比如5，那么它的阈值就是200

我们通过 http://localhost:8401/testHotKey?p1=5 一直刷新，发现不会触发兜底的方法，这就是参数例外项

热点参数的注意点，参数必须是基本类型或者String

结语

@SentinelResource 处理的是Sentinel控制台配置的违规情况，有blockHandler方法配置的兜底处理

RuntimeException，如 int a = 10/0 ; 这个是java运行时抛出的异常，RuntimeException，@RentinelResource不管

也就是说：@SentinelResource 主管配置出错，运行出错不管。

如果想要有配置出错，和运行出错的话，那么可以设置 fallback

@SentinelResource注解

  • 按资源名称限流 + 后续处理
  • 按URL地址限流 + 后续处理

问题

  • 系统默认的，没有体现我们自己的业务要求
  • 依照现有条件，我们自定义的处理方法又和业务代码耦合在一块，不直观
  • 每个业务方法都添加一个兜底方法，那代码膨胀加剧
  • 全局统一的处理方法没有体现
  • 关闭8401，发现流控规则已经消失，说明这个是没有持久化

客户自定义限流处理逻辑

创建CustomerBlockHandler类用于自定义限流处理逻辑

public class CustomerBlockHandler
{
    public static CommonResult handlerException(BlockException exception)
    {
        return new CommonResult(4444,"按客戶自定义,global handlerException----1");
    }
    public static CommonResult handlerException2(BlockException exception)
    {
        return new CommonResult(4444,"按客戶自定义,global handlerException----2");
    }
}

那么我们在使用的时候，就可以首先指定是哪个类，哪个方法

    @GetMapping("/rateLimit/customerBlockHandler")
    @SentinelResource(value = "customerBlockHandler",
            blockHandlerClass = CustomerBlockHandler.class,
            blockHandler = "handlerException2")
    public CommonResult customerBlockHandler()
    {
        return new CommonResult(200,"按客戶自定义",new Payment(2020L,"serial003"));
    }

image-20200416150947457

更多注解属性说明

所有的代码都要用try - catch - finally 进行处理

sentinel主要有三个核心API

  • Sphu定义资源
  • Tracer定义统计
  • ContextUtil定义了上下文

服务熔断

sentinel整合Ribbon + openFeign + fallback

搭建 9003 和 9004 服务提供者

不设置任何参数

然后在使用 84作为服务消费者，当我们值使用 @SentinelResource注解时，不添加任何参数，那么如果出错的话，是直接返回一个error页面，对前端用户非常不友好，因此我们需要配置一个兜底的方法

    @RequestMapping("/consumer/fallback/{id}")
    @SentinelResource(value = "fallback") //没有配置
    public CommonResult<Payment> fallback(@PathVariable Long id)
    {
        CommonResult<Payment> result = restTemplate.getForObject(SERVICE_URL + "/paymentSQL/"+id,CommonResult.class,id);

        if (id == 4) {
            throw new IllegalArgumentException ("IllegalArgumentException,非法参数异常....");
        }else if (result.getData() == null) {
            throw new NullPointerException ("NullPointerException,该ID没有对应记录,空指针异常");
        }

        return result;
    }

设置fallback

    @RequestMapping("/consumer/fallback/{id}")
    @SentinelResource(value = "fallback",fallback = "handlerFallback") //fallback只负责业务异常
    public CommonResult<Payment> fallback(@PathVariable Long id)
    {
        CommonResult<Payment> result = restTemplate.getForObject(SERVICE_URL + "/paymentSQL/"+id,CommonResult.class,id);

        if (id == 4) {
            throw new IllegalArgumentException ("IllegalArgumentException,非法参数异常....");
        }else if (result.getData() == null) {
            throw new NullPointerException ("NullPointerException,该ID没有对应记录,空指针异常");
        }

        return result;
    }

    //本例是fallback
    public CommonResult handlerFallback(@PathVariable  Long id,Throwable e) {
        Payment payment = new Payment(id,"null");
        return new CommonResult<>(444,"兜底异常handlerFallback,exception内容  "+e.getMessage(),payment);
    }

加入fallback后，当我们程序运行出错时，我们会有一个兜底的异常执行，但是服务限流和熔断的异常还是出现默认的

设置blockHandler

    @RequestMapping("/consumer/fallback/{id}")
    @SentinelResource(value = "fallback",blockHandler = "blockHandler" ,fallback = "handlerFallback") //blockHandler只负责sentinel控制台配置违规
    public CommonResult<Payment> fallback(@PathVariable Long id)
    {
        CommonResult<Payment> result = restTemplate.getForObject(SERVICE_URL + "/paymentSQL/"+id,CommonResult.class,id);

        if (id == 4) {
            throw new IllegalArgumentException ("IllegalArgumentException,非法参数异常....");
        }else if (result.getData() == null) {
            throw new NullPointerException ("NullPointerException,该ID没有对应记录,空指针异常");
        }

        return result;
    }

    //本例是blockHandler
    public CommonResult blockHandler(@PathVariable  Long id,BlockException blockException) {
        Payment payment = new Payment(id,"null");
        return new CommonResult<>(445,"blockHandler-sentinel限流,无此流水: blockException  "+blockException.getMessage(),payment);
    }

blockHandler和fallback一起配置

    @RequestMapping("/consumer/fallback/{id}")
    @SentinelResource(value = "fallback",blockHandler = "blockHandler") //blockHandler只负责sentinel控制台配置违规
    public CommonResult<Payment> fallback(@PathVariable Long id)
    {
        CommonResult<Payment> result = restTemplate.getForObject(SERVICE_URL + "/paymentSQL/"+id,CommonResult.class,id);

        if (id == 4) {
            throw new IllegalArgumentException ("IllegalArgumentException,非法参数异常....");
        }else if (result.getData() == null) {
            throw new NullPointerException ("NullPointerException,该ID没有对应记录,空指针异常");
        }
        return result;
    }

若blockHandler 和 fallback都进行了配置，则被限流降级而抛出 BlockException时，只会进入blockHandler处理逻辑

异常忽略

image-20200416213834495

Feign系列

引入依赖

<!--SpringCloud openfeign -->
<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-openfeign</artifactId>
</dependency>

修改YML

server:
  port: 84

spring:
  application:
    name: nacos-order-consumer
  cloud:
    nacos:
      discovery:
        server-addr: localhost:8848
    sentinel:
      transport:
        #配置Sentinel dashboard地址
        dashboard: localhost:8080
        #默认8719端口，假如被占用会自动从8719开始依次+1扫描,直至找到未被占用的端口
        port: 8719

#消费者将要去访问的微服务名称(注册成功进nacos的微服务提供者)
service-url:
  nacos-user-service: http://nacos-payment-provider

# 激活Sentinel对Feign的支持
feign:
  sentinel:
    enabled: true

启动类激活Feign

@EnableDiscoveryClient
@SpringBootApplication
@EnableFeignClients
public class OrderNacosMain84
{
    public static void main(String[] args) {
        SpringApplication.run(OrderNacosMain84.class, args);
    }
}

引入Feign接口

@FeignClient(value = "nacos-payment-provider",fallback = PaymentFallbackService.class)
public interface PaymentService
{
    @GetMapping(value = "/paymentSQL/{id}")
    public CommonResult<Payment> paymentSQL(@PathVariable("id") Long id);
}

加入fallback兜底方法实现

@Component
public class PaymentFallbackService implements PaymentService
{
    @Override
    public CommonResult<Payment> paymentSQL(Long id)
    {
        return new CommonResult<>(44444,"服务降级返回,---PaymentFallbackService",new Payment(id,"errorSerial"));
    }
}

测试

请求接口：http://localhost:84/consumer/paymentSQL/1

测试84调用9003，此时故意关闭9003微服务提供者，看84消费侧自动降级

我们发现过了一段时间后，会触发服务降级，返回失败的方法

熔断框架对比

image-20200416215711875

Sentinel规则持久化

是什么

一旦我们重启应用，sentinel规则将会消失，生产环境需要将规则进行持久化

怎么玩

将限流配置规则持久化进Nacos保存，只要刷新8401某个rest地址，sentinel控制台的流控规则就能看到，只要Nacos里面的配置不删除，针对8401上的流控规则持续有效

解决方法

使用nacos持久化保存

引入依赖

<!--SpringCloud ailibaba sentinel-datasource-nacos 后续做持久化用到-->
<dependency>
    <groupId>com.alibaba.csp</groupId>
    <artifactId>sentinel-datasource-nacos</artifactId>
</dependency>

修改yml

server:
  port: 8401

spring:
  application:
    name: cloudalibaba-sentinel-service
  cloud:
    nacos:
      discovery:
        server-addr: localhost:8848 #Nacos服务注册中心地址
    sentinel:
      transport:
        dashboard: localhost:8080 #配置Sentinel dashboard地址
        port: 8719
      datasource:
        ds1:
          nacos:
            server-addr: localhost:8848
            dataId: cloudalibaba-sentinel-service
            groupId: DEFAULT_GROUP
            data-type: json
            rule-type: flow

management:
  endpoints:
    web:
      exposure:
        include: '*'

feign:
  sentinel:
    enabled: true # 激活Sentinel对Feign的支持

添加nacos配置

image-20200416222218661

内容解析

image-20200416222317824

  • resource：资源名称
  • limitApp：来源应用
  • grade：阈值类型，0表示线程数，1表示QPS
  • count：单机阈值
  • strategy：流控模式，0表示直接，1表示关联，2表示链路
  • controlBehavior：流控效果，0表示快速失败，1表示Warm，2表示排队等待
  • clusterMode：是否集群

这样启动的时候，调用一下接口，我们的限流规则就会重新出现~

posted @ 2020-10-17 17:07  kxhzzz  阅读(207)  评论(0)  编辑  收藏  举报
