汇编语言实验1

一、实验目的
1. 熟练掌握使用debug工具编写和调试x86汇编命令的方法
2. 掌握8086CPU、寄存器、内存的基础知识
3. 理解并掌握内存中多字节数据的存放：小端法
4. 理解并掌握「栈」内存空间的特性和使用
5. 掌握指令mov, add, sub, jmp, push, pop的基础用法



 二、实验准备

1.复习教材第1~2章内容，完成教材内相关检测点

2.复习教材第3章「栈」的知识：栈的特性、寄存器 SS 和 SP、指令 push 和 pop ，完成教材 3.6~3.9 节内的问题 3.6~3.12，检测点 3.1~3.2 3. 结合教材实验1（P35）和课程QQ群文件中的文档，学习debug工具用法。



三、实验内容

1. 教材实验1

(1)使用Debug,将下面的程序段写入内存，逐条执行，观察每条指令执行后CPU中相关寄存器中内容的变化。

用e命令将指令写入内存：



用u命令反汇编写入的指令：



用A命令将指令写入内存，并用T命令单步执行：







(2)将下面3条指令写入从2000：0开始的内存单元中，利用这3条指令计算2的8次方。

mov ax,1

add ax,ax

jmp 2000:0003

使用a指令将汇编指令写入内存：





  用t进行单步执行后，ax为0100，2^8。



 (3)PC主板上的ROM中写有一个生产日期，在内存FFF00H~FFFFFH的某几个单元中，请找到这个生产日期并且试图改变它。







找到了ROM的生产日期，但无法更改其值，因为ROM是只读存储器，不可修改其值。

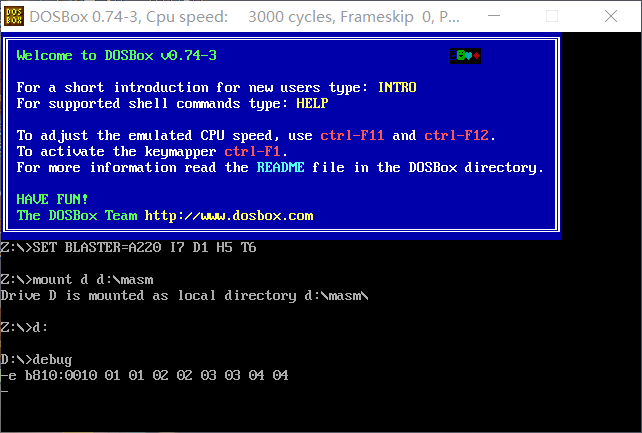

(4)向内存B8100H开始的单元中填写数据，如：-e B810:0000 01 01 02 02 03 03 04 04请读者先填写不同的数据，观察产生的现象；再改变填写的地址，观察产生的现象。









这是因为8000H-9FFFH是显存地址空间不同的数据会显示不同的图案，如果改变地址，则显示的位置会发生偏移，如果地址不在8000H-9FFFH，则不显示。





2.教材实验2

(1)使用Debug,将下面的程序段写入内存，逐条执行，根据指令执行后的实际运行情况填空。









实验结果为：

mov ax,[0]     ;ax=5150

add ax,[2]      ;ax=A4A2

mov bx,[4]     ;bx=5554

add bx,[6]      ;bx=ACAA



push ax         ;sp=00FE;修改的内存单元的地址是2200：00FE内容为A4A2

push bx　　  ;sp=00FC;修改的内存单元的地址是2200：00FC内容为ACAA

pop ax　　　;sp=00FE;ax=ACAA

pop bx　　　;sp=0100;bx=A4A2



push [4]　　  ;sp=00FE;修改的内存单元的地址是2200：00FC内容为5554

push [6]         ;sp=00FC;修改的内存单元的地址是2200：00FE内容为5756

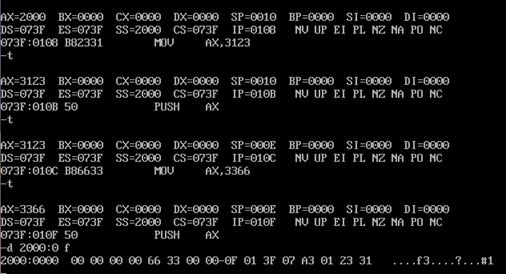

(2)仔细观察图3.19中的实验过程，然后分析：为什么2000:0~2000:f中的内容会发生改变



mov sp,10 栈顶偏移地址为10

栈顶的起始地址为2000:0；栈顶偏移地址为10；栈顶地址为：2000：0010

2000:0-2000:f中的内容发生变化是因为2000:0-2000:f中存储了栈的相关数据,而CPUCS IP 进行了入栈操作,值会改变。
