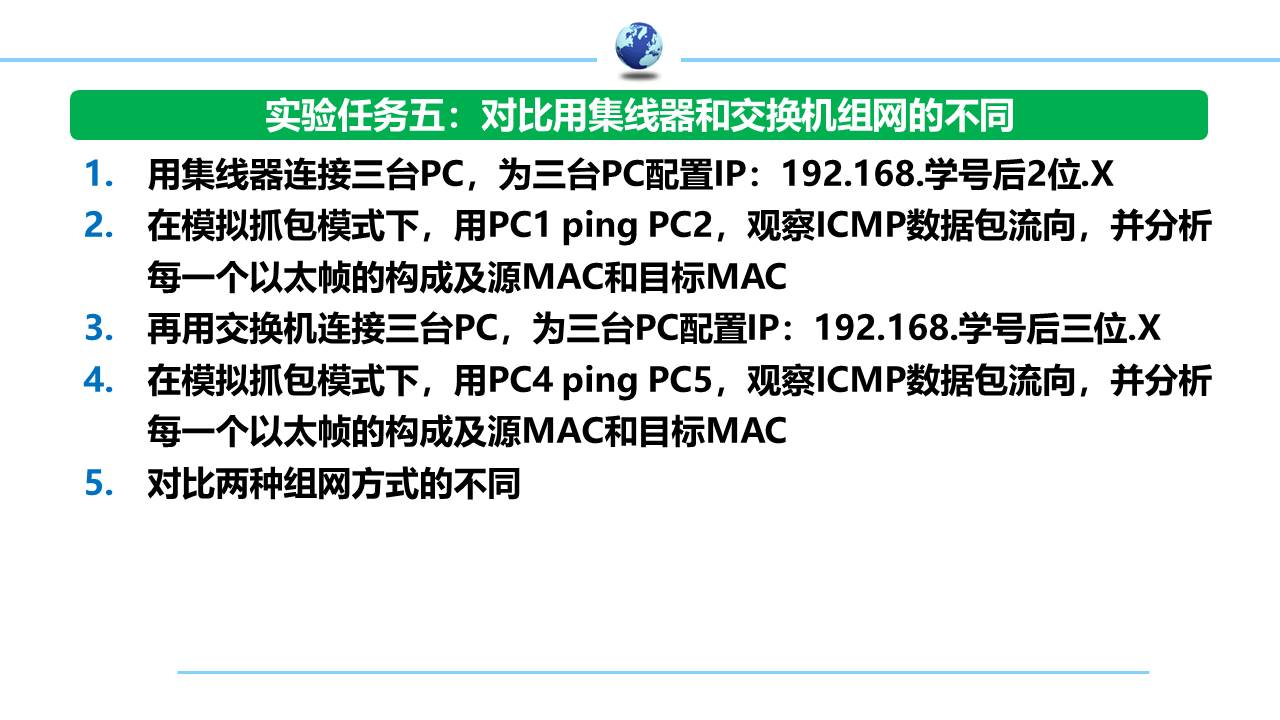

计网作业之试验任务五- Ping的背后，交换机中ICMP和arp的数据交换方式

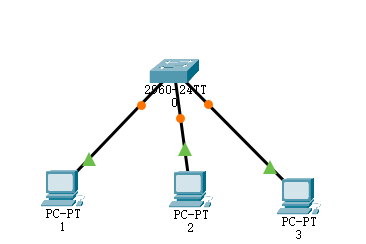

1、配置网络架构

2、对三台pc配置ip和mac（后者是为了方便观察情况）

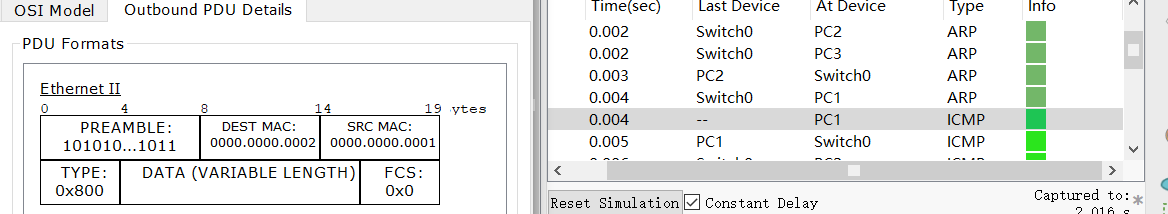

尝试ping192.168.86.2，发现第一次不是ICMP协议，而是arp，并且使用了广播！

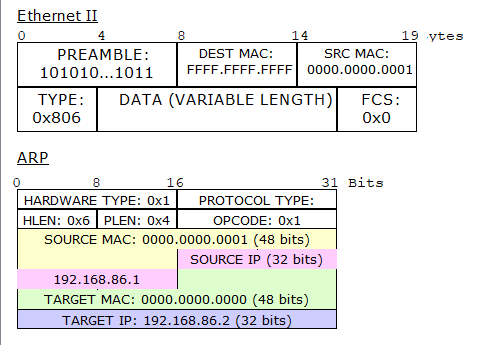

3、下面是第一次arp广播帧格式，我们可以在目的IP地址中看到，是全1的，已知这是广播信道，而arp协议帧数据保存了目的IP，和全0的目标MAC地址，这个一般用来表示未被分配或未知设备标识‌。在ARP请求报文中，目的MAC字段填充全0表示待解析的地址（因为此时目标MAC尚未知晓而，全1的mac是广播）。则，猜测应该只有IP为192.168.86.2的pc才会回复。

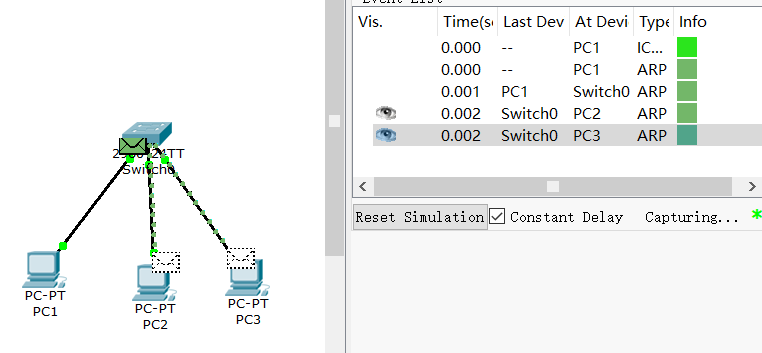

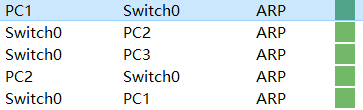

4、观察event List发现，ARP记录项，确实是广播，且最终只有PC2回应，印证了以上的猜想

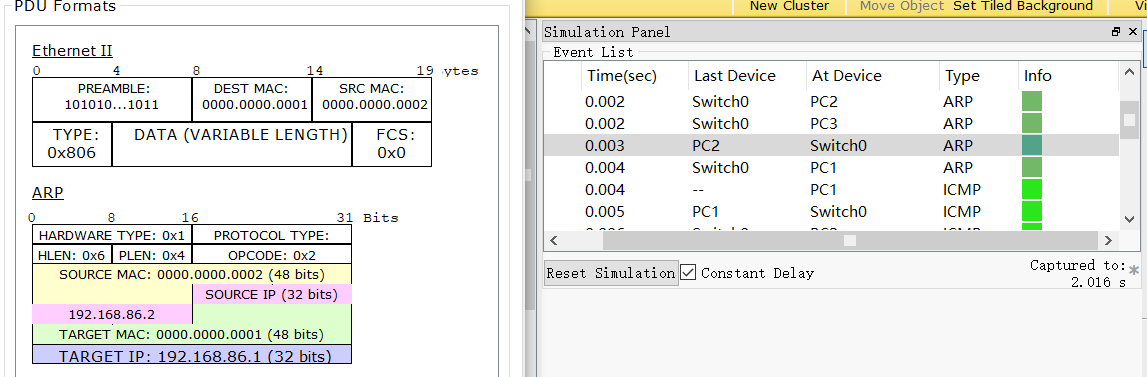

在pc2的回复中，包含了它的mac地址！

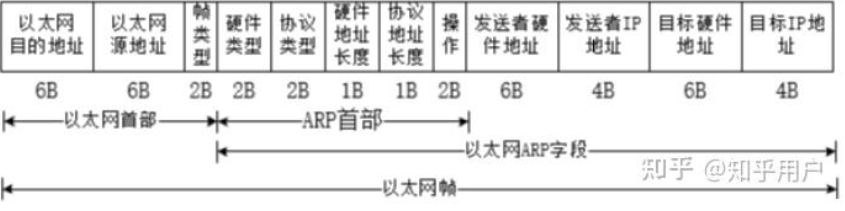

5、同时观察两次的arp数据帧可知，除了数据部分，只有一个名为OPCODE的项发生了数值变动，去时为1，归时为2，怀疑是工作模式控制码
根据互联网搜索到的消息，确实如此，其中硬件地址长度为6，协议长度为4，猜测分别为mac地址长度(48位)和IP地址长度(32位)

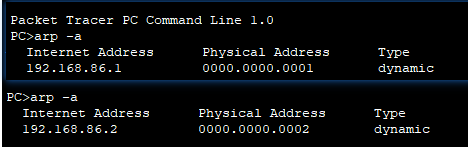

pc1和pc2的arp表中，保存了彼此的信息

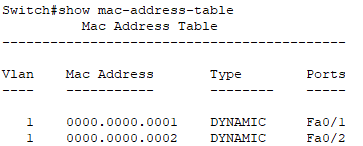

并且通过arp协议的通信，交换机也保存了通信双方的mac与端口的对应关系（交换机不保存IP）
