网络作业之思科配置交换机

怎样创建

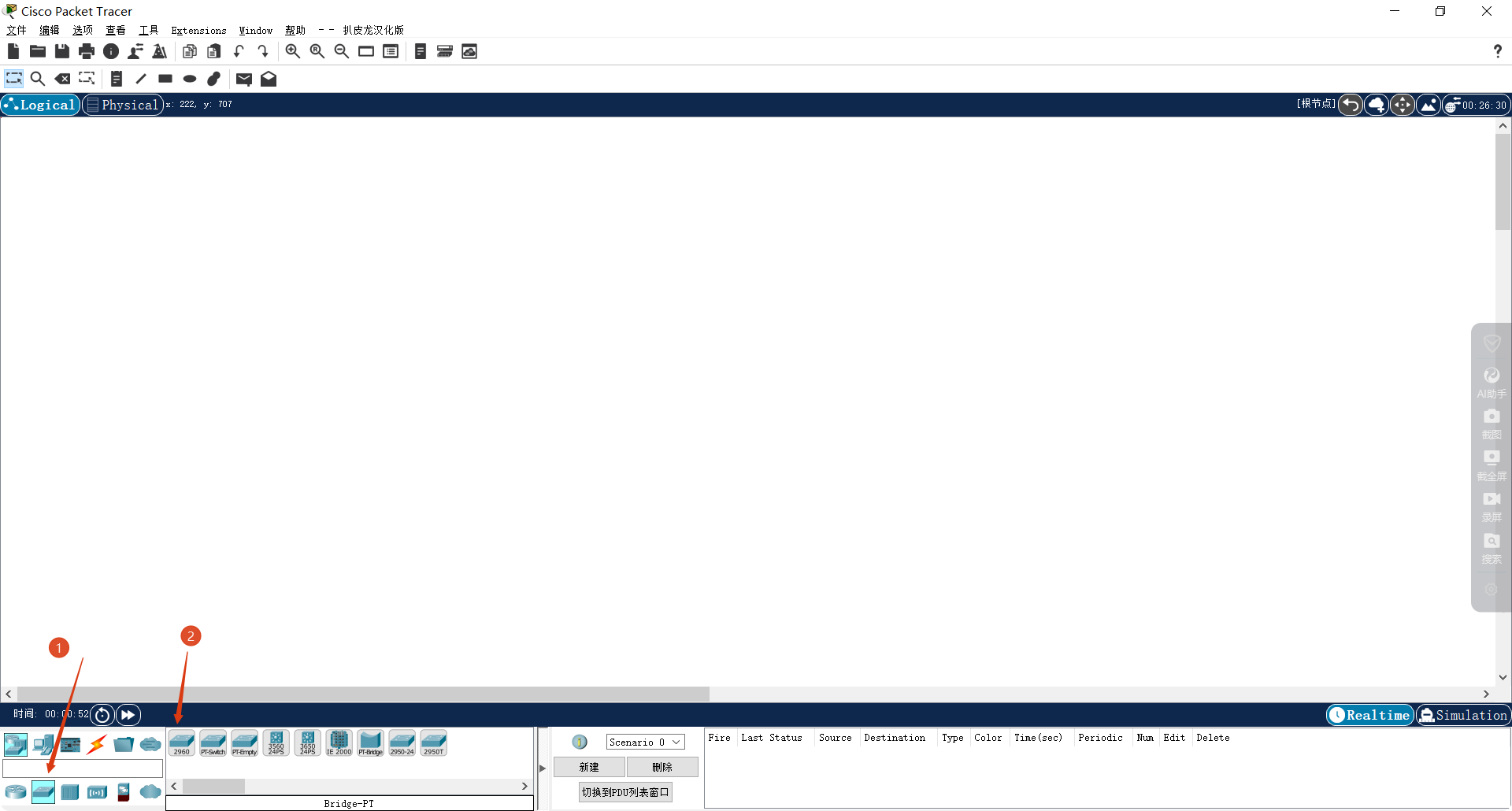

进入之后，先拖出来一个交换机，可以顺手拖两个主机

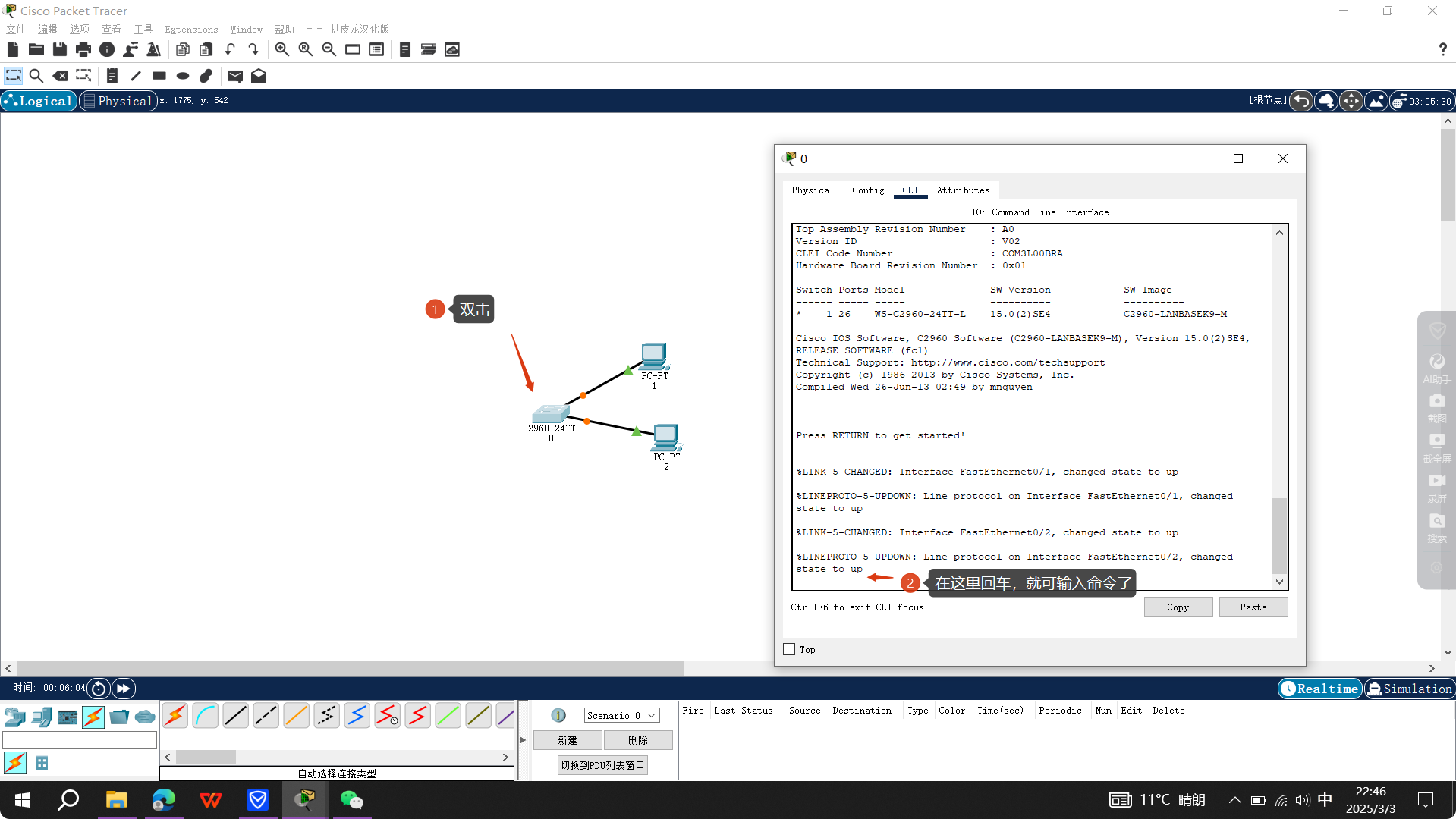

连上线之后双击就可以了


输入一下代码

Switch> enable
Switch# configure terminal
Switch(config)# enable password <使能普通密码>
Switch(config)# enable secret <使能加密密码>
Switch(config)# line console 0
Switch(config-line)# password <登录密码>
Switch(config-line)# login
Switch(config-line)# exit
Switch(config)# line vty 0 15
Switch(config-line)# password <远程密码>
Switch(config-line)# login
Switch(config-line)# transport input ssh
Switch(config-line)# exit
Switch(config)# service password-encryption
Switch(config)# end
Switch# copy run start

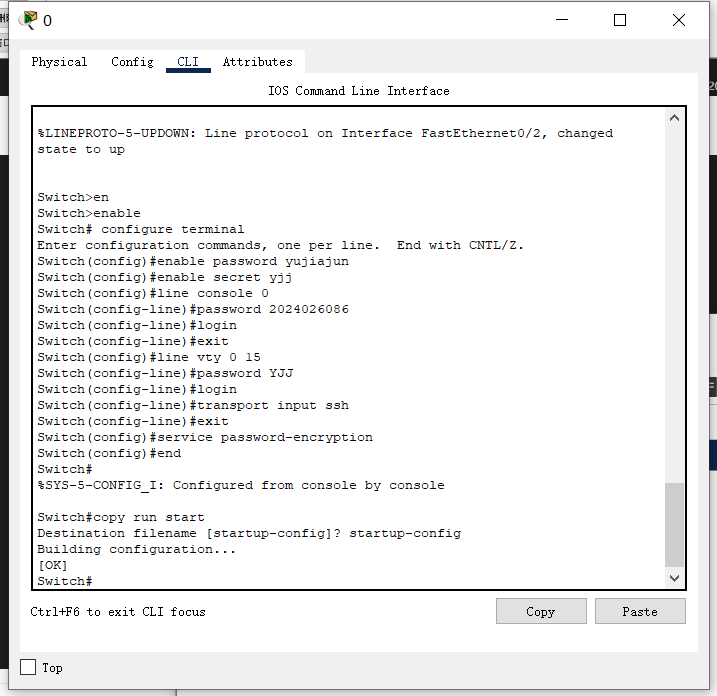

如图所示

---

之后，就是第二部分，开始部署局域网！
以下是搭建 192.168.86.0 局域网的详细步骤，涵盖网络规划、设备配置和安全设置：

---

二、配置交换机

1. 基本设置（VLAN 1 默认局域网）

Switch> enable
Switch# configure terminal
Switch(config)# interface vlan 1              # 配置管理VLAN
Switch(config-if)# ip address 192.168.86.2 255.255.255.0
Switch(config-if)# no shutdown
Switch(config-if)# exit
Switch(config)# ip default-gateway 192.168.86.1  # 设置默认网关（指向路由器）

三、配置终端设备

2. 手动设置IP（静态地址）

• IP地址：192.168.86.x（如 192.168.86.10）
• 子网掩码：255.255.255.0
• 默认网关：192.168.86.1
• DNS服务器：8.8.8.8（或本地DNS）

---

Switch> enable
Swirch# show ip interface brief #这个可以显示所有的接口
Switch# configure terminal
Switch(config)# interface range <这里是你的交换机的名字>/10086-114514 # 选择你要配置的端口
Switch(config-if-range)# switchport mode access # 设置为接入模式
Switch(config-if-range)# no shutdown

---

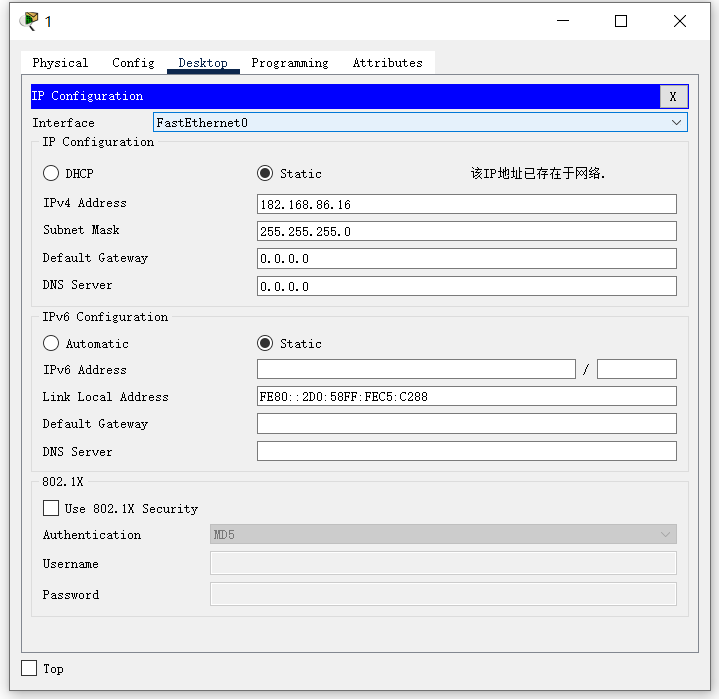

设置后记得把终端的ip设置一下

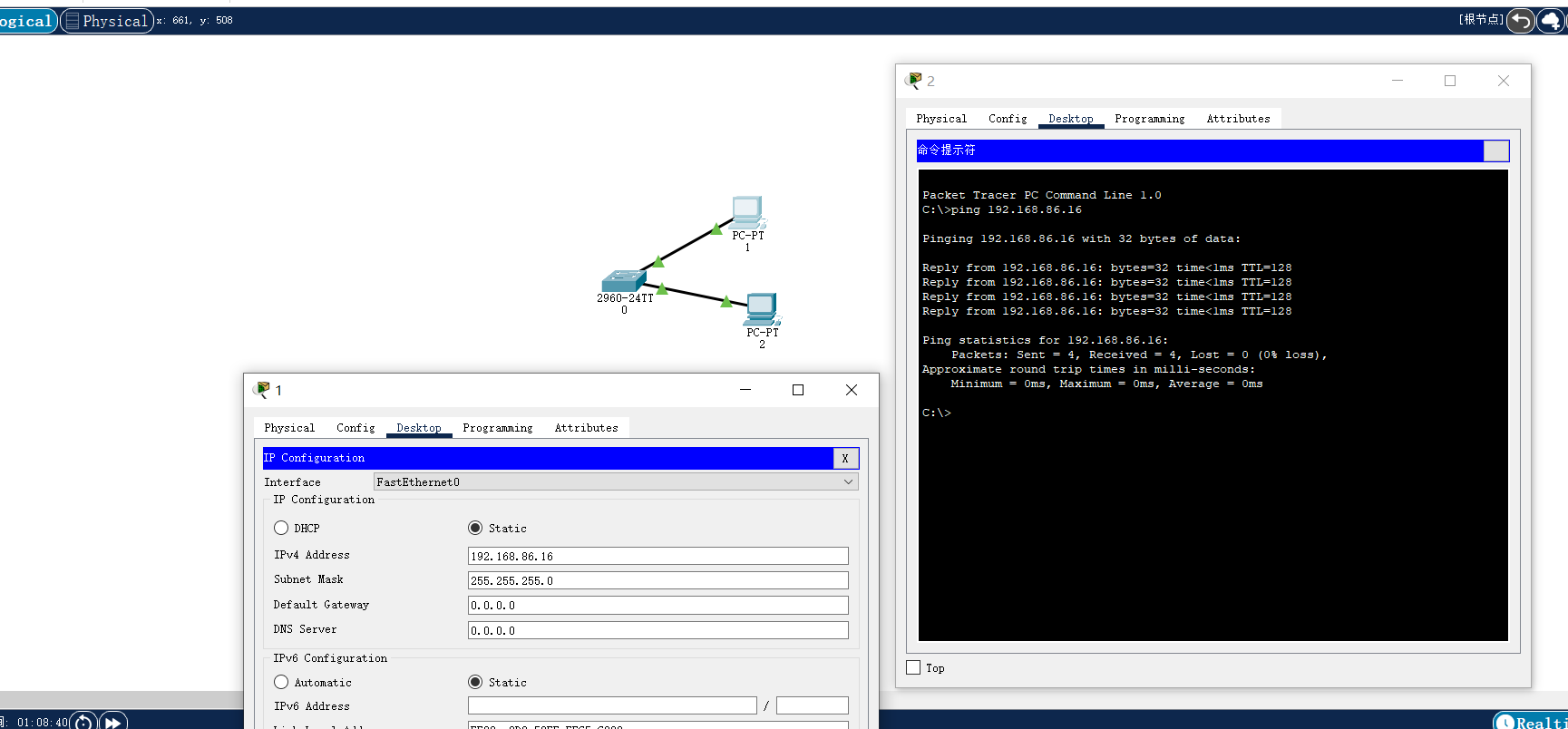

ping通了

---

以下是完全的搭建 **192.168.86.0** 局域网的详细步骤，涵盖网络规划、设备配置和安全设置：

---

### **一、网络规划**
#### 1. **IP地址分配**
- **网络地址**：`192.168.86.0/24`（子网掩码 `255.255.255.0`）
- **可用主机范围**：`192.168.86.1` ~ `192.168.86.254`
- **默认网关**：建议分配为 `192.168.86.1`（通常为路由器接口IP）
- **DHCP 地址池**：`192.168.86.100` ~ `192.168.86.200`（自动分配）

#### 2. **网络拓扑**
- **设备清单**：
  - 路由器（用于连接外网或作为网关）
  - 交换机（连接终端设备）
  - 终端设备（PC、服务器等）

---

### **二、配置路由器（网关）**
#### 1. **设置接口IP（作为网关）**
```bash
Router> enable
Router# configure terminal
Router(config)# interface GigabitEthernet0/0   # 连接局域网的接口
Router(config-if)# ip address 192.168.86.1 255.255.255.0
Router(config-if)# no shutdown               # 启用接口
Router(config-if)# exit

2. 配置DHCP服务（可选）

Router(config)# ip dhcp pool LAN_POOL         # 创建DHCP地址池
Router(dhcp-config)# network 192.168.86.0 255.255.255.0
Router(dhcp-config)# default-router 192.168.86.1
Router(dhcp-config)# dns-server 8.8.8.8       # 设置DNS服务器
Router(dhcp-config)# exit
Router(config)# ip dhcp excluded-address 192.168.86.1 192.168.86.99  # 排除静态IP段

---

三、配置交换机

1. 基本设置（VLAN 1 默认局域网）

Switch> enable
Switch# configure terminal
Switch(config)# interface vlan 1              # 配置管理VLAN
Switch(config-if)# ip address 192.168.86.2 255.255.255.0
Switch(config-if)# no shutdown
Switch(config-if)# exit
Switch(config)# ip default-gateway 192.168.86.1  # 设置默认网关（指向路由器）

2. 配置端口（连接设备）

Switch(config)# interface range GigabitEthernet0/1-24  # 批量配置端口
Switch(config-if-range)# switchport mode access      # 设置为接入模式
Switch(config-if-range)# no shutdown

---

四、配置终端设备

1. 自动获取IP（DHCP）

• 确保终端设备网络设置选择 自动获取IP 和 自动获取DNS。

2. 手动设置IP（静态地址）

• IP地址：192.168.86.x（如 192.168.86.10）
• 子网掩码：255.255.255.0
• 默认网关：192.168.86.1
• DNS服务器：8.8.8.8（或本地DNS）

---

五、安全配置

1. 路由器/交换机密码

Router(config)# enable secret Admin@123       # 加密特权密码
Router(config)# line console 0
Router(config-line)# password Console@123
Router(config-line)# login
Router(config)# line vty 0 4
Router(config-line)# password Remote@123
Router(config-line)# login

2. 禁用Telnet，启用SSH（推荐）

Router(config)# hostname R1
Router(config)# ip domain-name example.com
Router(config)# crypto key generate rsa      # 生成RSA密钥（至少2048位）
Router(config)# line vty 0 4
Router(config-line)# transport input ssh    # 仅允许SSH

---

六、测试连通性

1. 检查IP分配：

   PC> ipconfig       # 查看终端IP是否在DHCP范围内或静态配置正确


2. 测试网关连通性：

   PC> ping 192.168.86.1    # 测试与路由器的通信


3. 跨设备通信：

   PC> ping 192.168.86.10   # 测试与其他终端的连通性


---

七、扩展功能（可选）

• VLAN划分：若需隔离不同部门，可在交换机上配置VLAN。

  Switch(config)# vlan 10
  Switch(config-vlan)# name Sales
  Switch(config)# interface GigabitEthernet0/1
  Switch(config-if)# switchport access vlan 10


• 防火墙规则：在路由器上配置ACL限制流量。
• 互联网访问：配置NAT将局域网IP转换为公网IP（需外网接口）。

---
