矢网扫描方式【E080A】

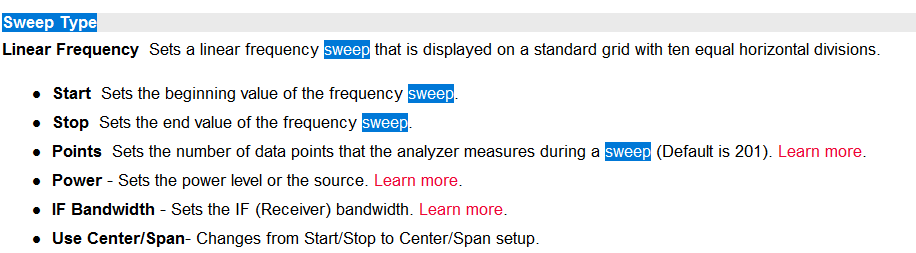

一、线性频率，Linear Frequency

线性间隔输出点频扫描，可用matlab的linspace函数生成扫描点

 --------------------------------

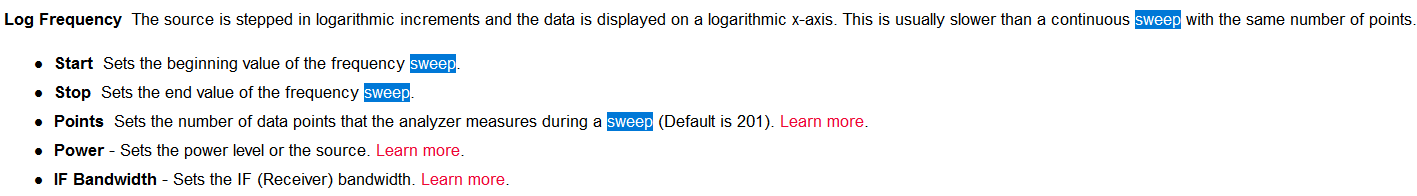

二、对数频率，Log Frequency

对数间隔输出点频扫描，可用matlag的logspace函数生成扫描点

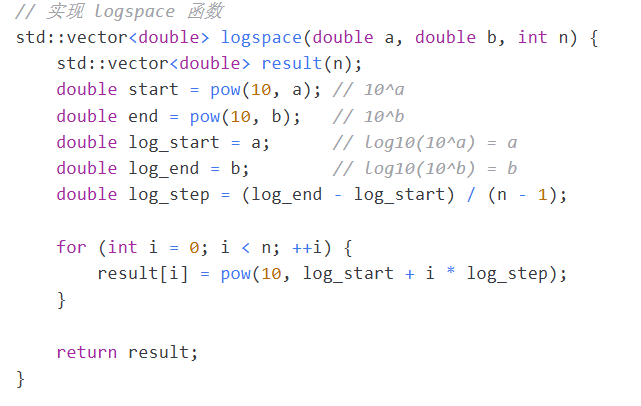

C++实现：【来自AI】

 说明：

①、对数扫描时，低频频率间隔小，高频间隔大

②、对数扫描更慢，为什么？

③、此模式下，界面显示格式format默认为log显示

 --------------------------------

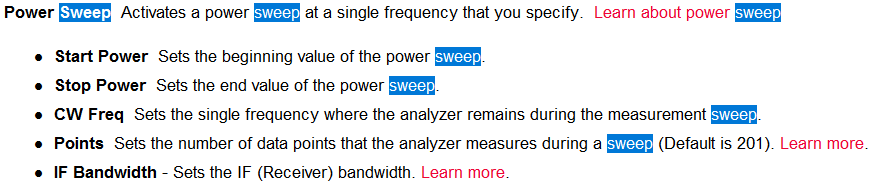

三、功率扫描，Power Sweep

  --------------------------------

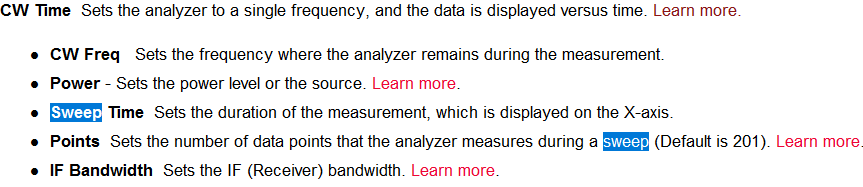

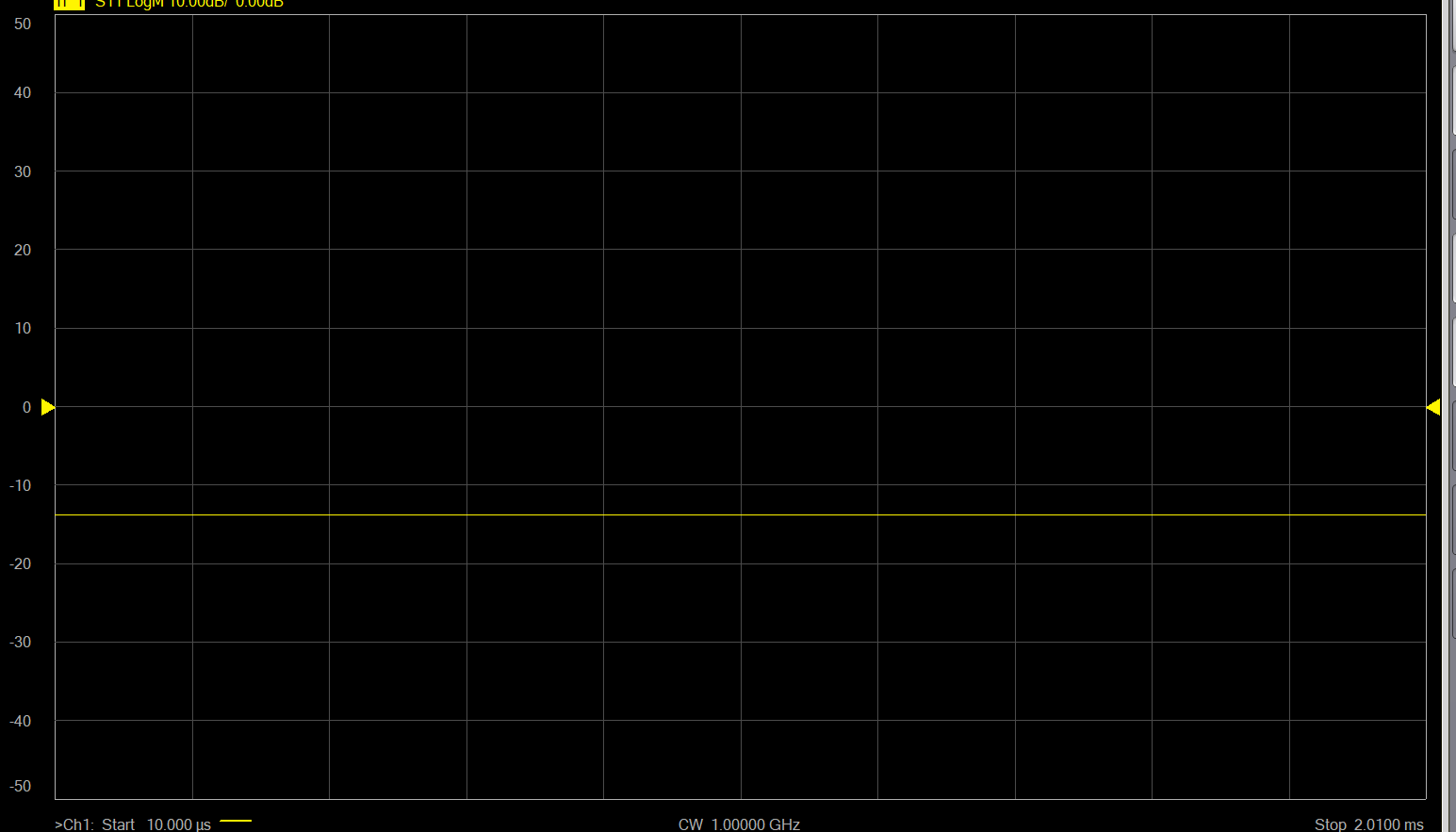

 四、连续波扫描，CW Time

 说明：

①、相当于固定一个频率，然后指定周期采集一个点，所以这个结果大概率是变化不大的

 --------------------------------

五、分段扫描，Segment Sweep

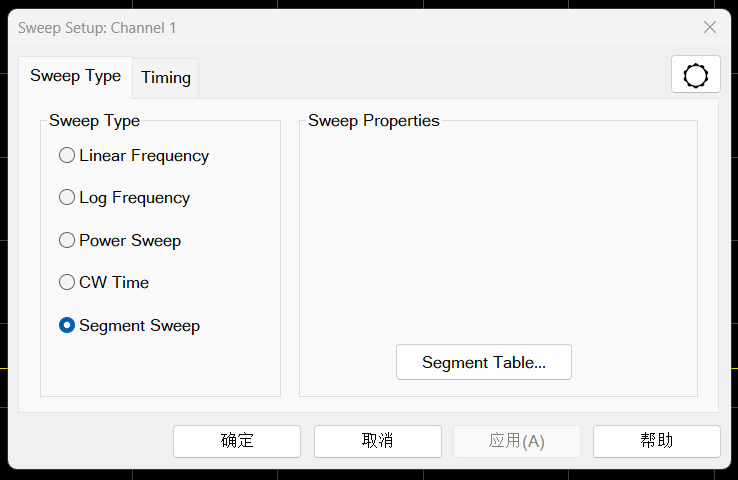

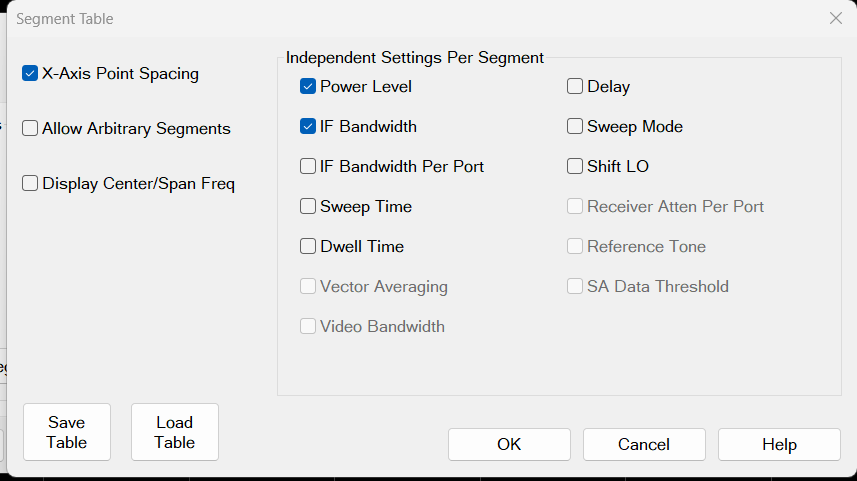

5.1、如图是分段扫描的设置界面，左侧：

X-Axis Point Spacing：X轴点间距，勾选上表示打开此功能。此功能在频率段没衔接时起作用，如果扫描两段不相衔接的频段，默认中间的点将直线连接；如果打开此功能，则使这两段直接相衔接

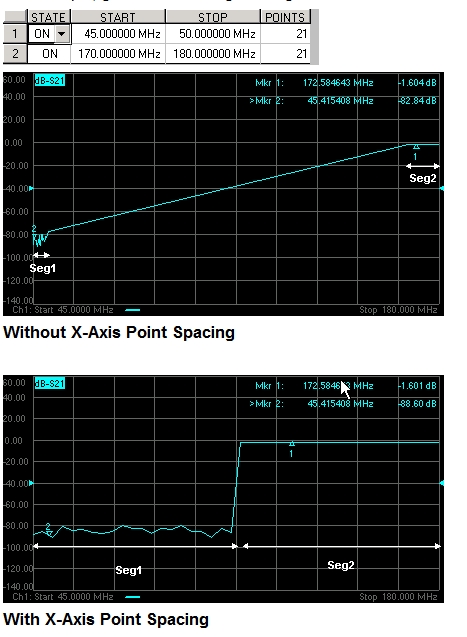

 上面例子，扫描第一段：45M~50M，第二段：170M~180M；没打开X轴点间距时，显示效果是图1【中间斜线没有意义】，打开时，显示效果是图2

 Allow Arbitrary Segments：允许任意段

此功能允许将任意频率输入到段扫描表中。通过此功能，段可以具有：

• 重叠的频率
• 停止频率小于起始频率（反向扫描）

然而，这里有几个限制：

• 扫描模式：仅限步进模式。
• 扫描时间：进行反向扫描时，扫描时间和测量点前的等待时间会变得更长。

此功能应尽量不被使用。

Display Center/Span Freq：显示中心/跨度频率

感觉此功能没生效？



5.2、然后右侧Independent Setting Per Segment就是对每段分别设置。



功率水平 - 设置段的功率水平。此外，测试端口的功率可以解耦。请参阅功率耦合。

中频带宽 - 设置段的中频带宽。

每个端口的中频带宽 - 为段设置不同端口的不同带宽。【和中频带宽二选一】

扫描时间 - 设置段的扫描时间。

停留时间 - 指定源在分析仪获取数据之前在每个测量点停留的时间。

矢量平均 - 启用段的矢量平均功能。

视频带宽 - 启用段的视频带宽功能。

延迟 - 设置每个段在采集开始之前等待的时间。

扫描模式 - 将扫描模式设置为自动或步进。

偏移本振 - 设置偏移本振的状态。

每个端口的接收衰减 - 为段启用每个端口的接收衰减。

接收增益 - 设置接收增益。

参考音调 - 启用段的多音调参考。





-----------------------------

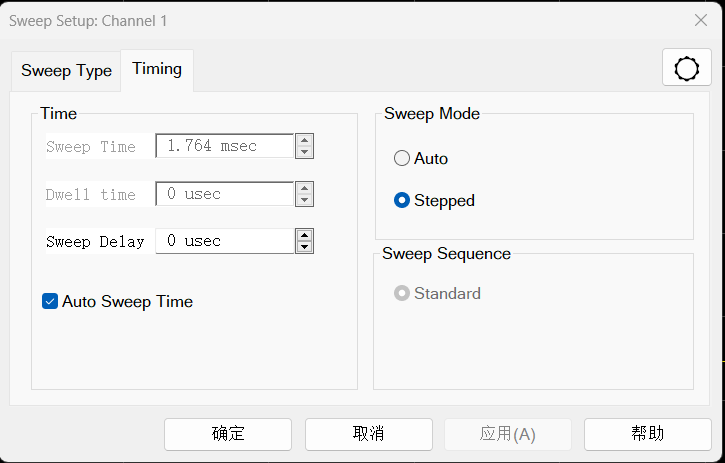

 六、Timing设置

6.1、扫描时间，Sweep Time：指定分析仪用于获取一次扫描的射频数据所需的时间。分析仪的最大扫描时间为86400秒或1天

6.2、驻留时间，Dwell time：指定源在分析仪获取数据之前在每个测量点停留的时间。仅适用于步进扫描。最大停留时间为20秒

6.3、扫描延迟，Sweep Delay：指定在每次扫描开始之前等待的时间。该延迟是在停留时间（每个测量点）和外部触发延迟（如果启用）之上的额外时间。

6.4、自动扫描时间，Auto Sweep Time，打开则不能设置Time

6.5、扫描模式，Sweep Mode：

自动 - 自动调整扫描时间和停留时间。当勾选“自动扫描时间”时，扫描时间和停留时间将无法编辑。

步进 - 当勾选（步进扫描）时，分析仪源会调谐，然后等待指定的停留时间，接着获取响应数据，然后将源调谐到下一个频率点。这种方式比模拟扫描更慢

6.6、扫描序列，Sweep Sequence：

标准扫描 - 当勾选时，分析仪会依次对每个源端口的所有数据点进行扫描。对于一个2端口分析仪，这意味着首先在正向方向上扫描所有数据点，然后在反向方向上扫描所有数据点。即使未显示反向参数（S22或S12），在进行完整的2端口校准以校正通道时，反向测量仍然是必要的。这是默认行为。

点扫描 - 仅在标准S参数通道上可用。当勾选时，分析仪会在每个频率点测量所有参数，然后再跳转到下一个频率。每测量一个数据点，显示轨迹会随之更新。【当前无此选项】



------------------------------

说明：

①、只对频率进行分段，功率不能分段

②、可以独立定义功率水平、混频带宽（IF bandwidth）和扫描时间

③、不同段的频率不能重叠

④、所有点数不能超过每个channel的最大点数【1 to 100,003 points】和Trace的最大点数

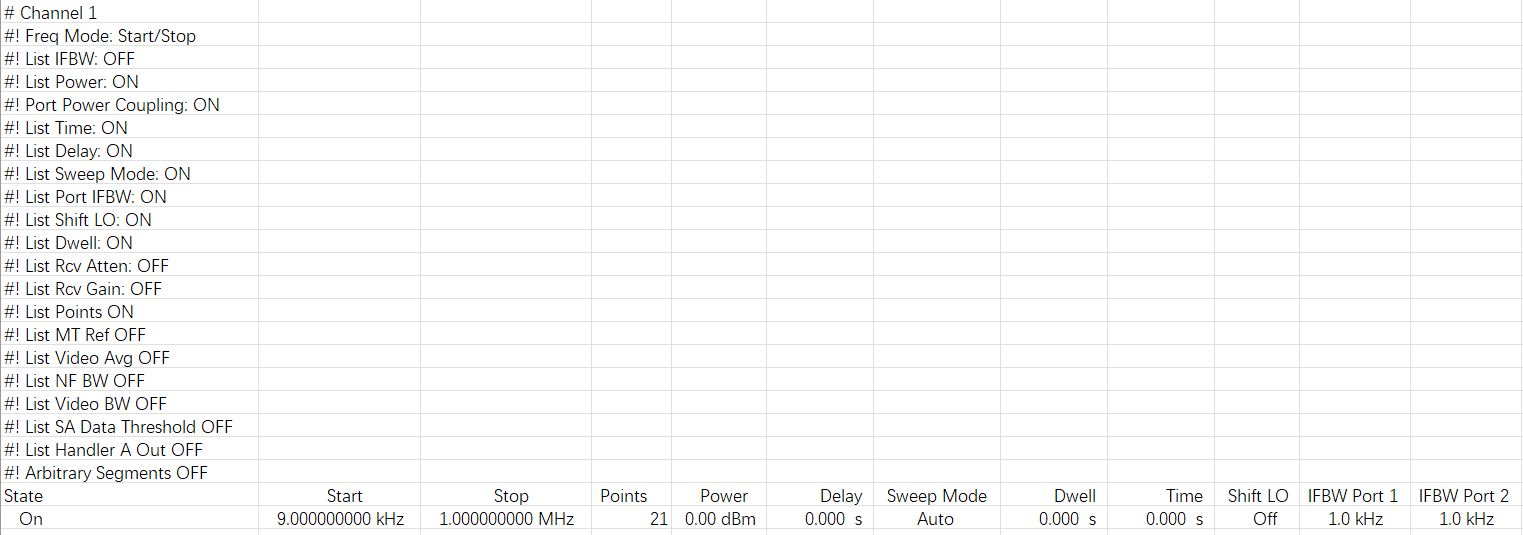

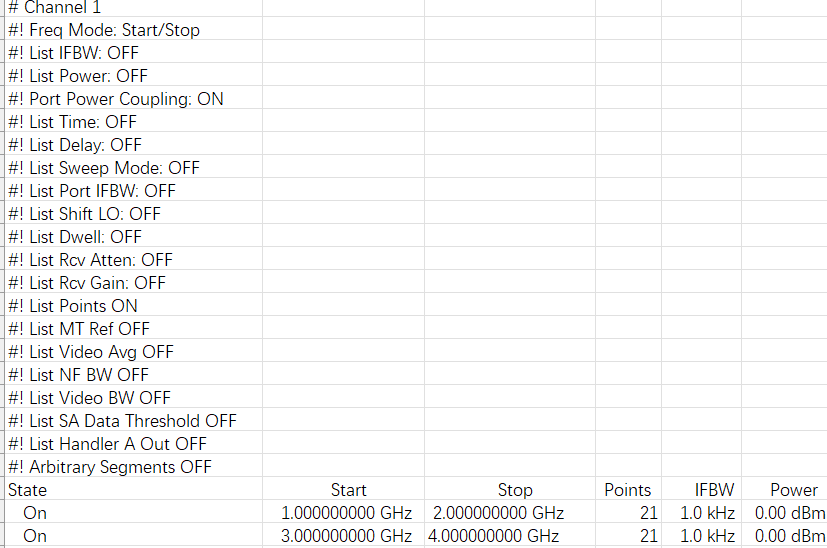

⑤、分段扫描可以将结果存储CSV，然后手动改CSV结果后再导入程序
