day20：stm32向eeprom写入小数和长整型
程序继承上一节内容：https://www.cnblogs.com/josephcnblog/articles/9220312.html

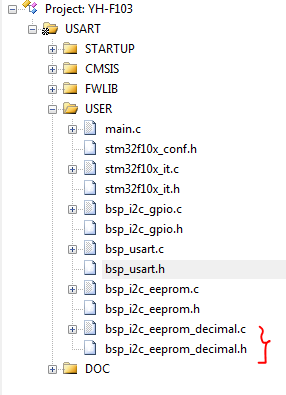

工程结构：
程序清单：
bsp_usart.h
#ifndef __BSP_USART_H__ #define __BSP_USART_H__ #include "stm32f10x.h" #include "stdio.h" // ----------------------- 串口1-USART1 // 使用哪个串口（串口1..5） #define DEBUG_USARTx USART1 // APB2串口的同步时钟 #define DEBUG_USART_CLK RCC_APB2Periph_USART1 // APB2系统时钟（因为串口USART1是挂载到APB2总线上的，所以要打开APB2总线的时钟） #define DEBUG_USART_APBxClkCmd RCC_APB2PeriphClockCmd // 串口通信的波特率 #define DEBUG_USART_BAUDRATE 19200 // ----------------------- USART GPIO 引脚宏定义 // GPIO引脚 #define DEBUG_USART_GPIO_CLK (RCC_APB2Periph_GPIOA) // APB2系统时钟（因为串口USART1是挂载到APB2总线上的，所以要打开APB2总线的时钟） #define DEBUG_USART_GPIO_APBxClkCmd RCC_APB2PeriphClockCmd // GPIO引脚，发送接PA9，接收接PA10 #define DEBUG_USART_TX_GPIO_PORT GPIOA #define DEBUG_USART_TX_GPIO_PIN GPIO_Pin_9 #define DEBUG_USART_RX_GPIO_PORT GPIOA #define DEBUG_USART_RX_GPIO_PIN GPIO_Pin_10 #define DEBUG_USART_IRQ USART1_IRQn #define DEBUG_USART_IRQHandler USART1_IRQHandler /* 串口调试配置函数：配置串口的相关参数，使能串口 */ void DEBUG_USART_Config(void); /* 发送一个字节 */ void Usart_SendByte(USART_TypeDef* pUSARTx, uint8_t ch); /* 发送字符串 */ void Usart_SendString(USART_TypeDef* pUSARTx, char* str); /* 串口中断配置函数 */ static void NVIC_Configuration(void); #endif /* __BSP_USART_H__ */
bsp_usart.c
#include "./usart/bsp_usart.h"
/* 串口中断配置函数 */
static void NVIC_Configuration(void)
{
NVIC_InitTypeDef NVIC_InitStructure;
/* 嵌套向量中断控制器组选择 */
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
/* 配置USART为中断源 */
NVIC_InitStructure.NVIC_IRQChannel = DEBUG_USART_IRQ;
/* 抢断优先级*/
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
/* 子优先级 */
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
/* 使能中断 */
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
/* 初始化配置NVIC */
NVIC_Init(&NVIC_InitStructure);
}
/* 串口调试配置函数：配置串口的相关参数，使能串口 */
void DEBUG_USART_Config(void)
{
/* 结构体变量声明 */
GPIO_InitTypeDef GPIO_InitStructure; // GPIO
USART_InitTypeDef USART_InitStructure; // USART
/* ------------ 第一步：初始化GPIO */
// 打开串口GPIO的时钟
DEBUG_USART_GPIO_APBxClkCmd(DEBUG_USART_GPIO_CLK, ENABLE);
// 将USART Tx的GPIO配置为推挽复用模式
GPIO_InitStructure.GPIO_Pin = DEBUG_USART_TX_GPIO_PIN; // 引脚
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; // 模式
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; // 速率
GPIO_Init(DEBUG_USART_TX_GPIO_PORT, &GPIO_InitStructure); // 初始化结构体
// 将USART Rx的GPIO配置为浮空输入模式
GPIO_InitStructure.GPIO_Pin = DEBUG_USART_RX_GPIO_PIN;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
GPIO_Init(DEBUG_USART_RX_GPIO_PORT, &GPIO_InitStructure);
/* ------------ 第二步：配置串口的初始化结构体 */
// 打开串口外设的时钟
DEBUG_USART_APBxClkCmd(DEBUG_USART_CLK, ENABLE);
/* 配置串口的工作参数 */
// 波特率
USART_InitStructure.USART_BaudRate = DEBUG_USART_BAUDRATE;
// 针数据字长
USART_InitStructure.USART_WordLength = USART_WordLength_8b;
// 停止位
USART_InitStructure.USART_StopBits = USART_StopBits_1;
// 校验位
USART_InitStructure.USART_Parity = USART_Parity_No ;
// 硬件流控制
USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
// 工作模式，收发一起
USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
// 完成串口的初始化配置
USART_Init(DEBUG_USARTx, &USART_InitStructure);
/* -------------------------------------------------------- */
// 串口中断优先级配置
NVIC_Configuration();
// 使能串口接收中断
USART_ITConfig(DEBUG_USARTx, USART_IT_RXNE, ENABLE);
/* -------------------------------------------------------- */
/* ------------ 第三步：使能串口 */
USART_Cmd(DEBUG_USARTx, ENABLE);
}
/* 发送一个字节 */
void Usart_SendByte(USART_TypeDef* pUSARTx, uint8_t ch)
{
/* 发送一个字节数据到USART */
USART_SendData(pUSARTx, ch);
/* 等待发送数据寄存器为空 */
while (USART_GetFlagStatus(pUSARTx, USART_FLAG_TXE) == RESET);
}
/* 发送字符串 */
void Usart_SendString(USART_TypeDef* pUSARTx, char* str)
{
unsigned int k=0;
do
{
Usart_SendByte(pUSARTx, *(str + k));
k++;
} while(*(str + k)!='\0');
/* 等待发送完成 */
while(USART_GetFlagStatus(pUSARTx,USART_FLAG_TC) == RESET);
}
/* 重定向c库函数printf到串口，重定向后可使用printf函数 */
int fputc(int ch, FILE *f)
{
/* 发送一个字节数据到串口 */
USART_SendData(DEBUG_USARTx, (uint8_t) ch);
/* 等待发送完毕 */
while (USART_GetFlagStatus(DEBUG_USARTx, USART_FLAG_TXE) == RESET);
return (ch);
}
/* 重定向c库函数scanf到串口，重写向后可使用scanf、getchar等函数 */
int fgetc(FILE *f)
{
/* 等待串口输入数据 */
while (USART_GetFlagStatus(DEBUG_USARTx, USART_FLAG_RXNE) == RESET);
return (int)USART_ReceiveData(DEBUG_USARTx);
}
bsp_i2c_gpio.h
#ifndef __BSP_I2C_H__ #define __BSP_I2C_H__ #include "stm32f10x.h" /* I2C的GPIO端口定义：SCL接PA2，SDA接PA3 */ #define I2C_SCL_GPIO_PORT GPIOA // A端口 #define I2C_SCL_GPIO_PIN GPIO_Pin_2 // 引脚2 #define I2C_SCL_GPIO_CLK RCC_APB2Periph_GPIOA // 时钟：PA2挂在到APB2总线上 #define I2C_SDA_GPIO_PORT GPIOA // A端口 #define I2C_SDA_GPIO_PIN GPIO_Pin_3 // 引脚3 #define I2C_SDA_GPIO_CLK RCC_APB2Periph_GPIOA // 时钟：PA3挂在到APB2总线上 /* EEPROM的引脚高低电平设置 */ #define EEPROM_I2C_SCL_1() GPIO_SetBits(I2C_SCL_GPIO_PORT, I2C_SCL_GPIO_PIN) // 设置SCL引脚为高电平 #define EEPROM_I2C_SCL_0() GPIO_ResetBits(I2C_SCL_GPIO_PORT, I2C_SCL_GPIO_PIN) // 设置SCL引脚为低电平 #define EEPROM_I2C_SDA_1() GPIO_SetBits(I2C_SDA_GPIO_PORT, I2C_SDA_GPIO_PIN) // 设置SDA引脚为高电平 #define EEPROM_I2C_SDA_0() GPIO_ResetBits(I2C_SDA_GPIO_PORT, I2C_SDA_GPIO_PIN) // 设置SDA引脚为低电平 /* STM32读取EEPROM设备的数据 */ #define EEPROM_I2C_SDA_READ() GPIO_ReadInputDataBit(I2C_SDA_GPIO_PORT, I2C_SDA_GPIO_PIN) /* I2C的GPIO端口初始化 */ void I2C_GPIO_CONFIG(void); /* I2C产生起始信号 */ void I2C_START(void); /* I2C产生结束信号 */ void I2C_STOP(void); /* 产生应答信号 */ void I2C_ASK(void); /* STM32读EEPROM的数据时，EEPROM产生非应答信号 */ void I2C_NO_ASK(void); /* 等待EEPROM的应答信号：应答置0，非应答置1 */ uint8_t I2C_WAIT_ASK(void); /* STM32写一个字节数据到EEPROM */ void I2C_WRITE_BYTE(uint8_t data); /* STM32读EEPROM的一个字节 */ uint8_t I2C_READ_BYTE(void); #endif /* __BSP_I2C_H__ */
bsp_i2c_gpio.c
#include "./i2c/bsp_i2c_gpio.h"
/* 延迟时间 */
static void i2c_Delay(void)
{
uint8_t i;
/*
下面的时间是通过"逻辑分析仪"测试得到的。
工作条件：CPU主频72MHz ，MDK编译环境，1级优化
循环次数为10时，SCL频率 = 205KHz
循环次数为7时，SCL频率 = 347KHz， SCL高电平时间1.5us，SCL低电平时间2.87us
循环次数为5时，SCL频率 = 421KHz， SCL高电平时间1.25us，SCL低电平时间2.375us
*/
for (i = 0; i < 10; i++);
}
/* I2C的GPIO端口初始化 */
void I2C_GPIO_CONFIG(void)
{
/* GPIO结构体 */
GPIO_InitTypeDef GPIO_InitStructure;
/* 打开时钟 */
RCC_APB2PeriphClockCmd(I2C_SCL_GPIO_CLK | I2C_SDA_GPIO_CLK, ENABLE);
/* 实例化SCL结构体 */
GPIO_InitStructure.GPIO_Pin = I2C_SCL_GPIO_PIN; // SCL引脚
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD; // 开漏输出模式
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; // I2C一般最大为400k/s，50MHZ足够了
/* 初始化SCL */
GPIO_Init(I2C_SCL_GPIO_PORT, &GPIO_InitStructure);
/* 实例化SDA结构体 */
GPIO_InitStructure.GPIO_Pin = I2C_SDA_GPIO_PIN;
/* 初始化SDA */
GPIO_Init(I2C_SDA_GPIO_PORT, &GPIO_InitStructure);
}
/* I2C产生起始信号：根据信号图来写 */
void I2C_START(void)
{
EEPROM_I2C_SDA_1();
EEPROM_I2C_SCL_1();
i2c_Delay();
EEPROM_I2C_SDA_0();
i2c_Delay();
EEPROM_I2C_SCL_0();
i2c_Delay();
}
/* I2C产生结束信号：根据时序图来写 */
void I2C_STOP(void)
{
EEPROM_I2C_SDA_0();
EEPROM_I2C_SCL_1();
i2c_Delay();
EEPROM_I2C_SDA_1();
i2c_Delay();
}
/* STM32读EEPROM的数据时，EEPROM产生应答信号 */
void I2C_ASK(void)
{
EEPROM_I2C_SDA_0();
EEPROM_I2C_SCL_1();
i2c_Delay();
EEPROM_I2C_SCL_0();
i2c_Delay();
/*
释放SDA总线控制权，如果不置1，即拉成高阻态，则SDA为低电平0，
因为SDA线为低电平比高电平优先，所以这条线一直都是低电平，
那么其他EEPROM设备就无法接入SCL线
*/
EEPROM_I2C_SDA_1();
i2c_Delay();
}
/* STM32读EEPROM的数据时，EEPROM产生非应答信号 */
void I2C_NO_ASK(void)
{
EEPROM_I2C_SDA_1();
EEPROM_I2C_SCL_1();
i2c_Delay();
EEPROM_I2C_SCL_0();
i2c_Delay();
}
/* 等待EEPROM的应答信号：应答置0，非应答置1 */
uint8_t I2C_WAIT_ASK(void)
{
uint8_t reply;
// 释放SDA线的控制权
EEPROM_I2C_SDA_1();
EEPROM_I2C_SCL_1();
i2c_Delay();
// 判断是应答信号还是非应答信号：看时序图
if(EEPROM_I2C_SDA_READ()==1) // 非应答
{
reply = 1;
}
else // 应答
{
reply = 0;
}
// SCL拉低
EEPROM_I2C_SCL_0();
i2c_Delay();
// 返回信号
return reply;
}
/* STM32写一个字节数据到EEPROM */
void I2C_WRITE_BYTE(uint8_t data)
{
uint8_t i;
// 每次发送一位，循环8次，将一个字节发送完，先发送最高位，后发送低位
for(i=0; i<8; i++)
{
/*
比如：data = 0101 0010，0x80 = 1000 0000，则：
第一次循环：data & 0x80 = 0000 0000，为0，执行：EEPROM_I2C_SDA_0();发送0
data <<= 1;之后，data = 1010 0100
第二次循环：data & 0x80 = 1000 0000，为1，执行：EEPROM_I2C_SDA_1();发送1
data <<= 1;之后，data = 0100 1000
第三次循环：data & 0x80 = 0000 0000，为0，执行：EEPROM_I2C_SDA_0();发送0
data <<= 1;之后，data = 1001 0000
第四次循环：data & 0x80 = 1000 0000，为1，执行：EEPROM_I2C_SDA_1();发送1
data <<= 1;之后，data = 0010 0000
第五次循环：data & 0x80 = 0000 0000，为0，执行：EEPROM_I2C_SDA_0();发送0
data <<= 1;之后，data = 0100 0000
第六次循环：data & 0x80 = 0000 0000，为0，执行：EEPROM_I2C_SDA_0();发送0
data <<= 1;之后，data = 1000 0000
第七次循环：data & 0x80 = 1000 0000，为1，执行：EEPROM_I2C_SDA_1();发送1
data <<= 1;之后，data = 0000 0000
第八次循环：data & 0x80 = 0000 0000，为0，执行：EEPROM_I2C_SDA_0();发送0
经过八次循环之后，发送的数据为：0101 0010，就是一开始要发送的数据data的值
*/
if(data & 0x80)
{
EEPROM_I2C_SDA_1();
}
else
{
EEPROM_I2C_SDA_0();
}
// 每次都延迟，相当于事先将数据准备好，再产生时钟时序，这样数据发送稳定一点
i2c_Delay();
// 每次循环，SCL都产生一个0/1方波，表示在一个时钟周期内发送数据
EEPROM_I2C_SCL_1();
i2c_Delay();
EEPROM_I2C_SCL_0();
i2c_Delay();
// 将刚刚发送的位移掉
data <<= 1;
// 判断如果发送完数据了，就要释放SDA线的控制权
if(i == 7)
{
EEPROM_I2C_SDA_1();
}
}
}
/* STM32读EEPROM的一个字节 */
uint8_t I2C_READ_BYTE(void)
{
uint8_t i;
uint8_t temp = 0;
// 每次发送一位，循环8次，将一个字节发送完，先发送最高位，后发送低位
for(i=0; i<8; i++)
{
// 在每次开始之前先将最后一位腾出位置
temp <<= 1;
// 时钟开始
EEPROM_I2C_SCL_1();
i2c_Delay();
/* 在时钟为高电平时开始读取数据 */
/* 分析过程和写过程类似 */
if(EEPROM_I2C_SDA_READ() == 1)
{
temp += 1;
}
// 每次都延迟，相当于事先将数据准备好，再产生时钟时序，这样数据发送稳定一点
i2c_Delay();
// 时钟结束
EEPROM_I2C_SCL_0();
i2c_Delay();
}
// 返回读取的数据
return temp;
}
bsp_i2c_eeprom.h
#ifndef __BSP_I2C_EEPROM_H__ #define __BSP_I2C_EEPROM_H__ #include "stm32f10x.h" /* EEPROM的读写方向位 */ #define EEPROM_WRITE_ADDR 0xA0 #define EERPOM_READ_ADDR 0xA1 /* 检测EEPROM是否正常工作 */ uint8_t EEPROM_CHECK_DEVICE(uint8_t addr); /* 向EEPROM写入一个字节数据 */ uint8_t EEPROM_WRITE_BYTES(uint8_t w_addr, uint8_t *data, uint16_t size); /* 从EEPROM读取多个字节数据 */ uint8_t EEPROM_READ_BYTES(uint8_t r_addr, uint8_t *data, uint16_t size); /* 等待EEPROM内部时序完成 */ uint8_t EEPROM_WAIT_STANDPY(void); #endif /* __BSP_I2C_EEPROM_H__ */
bsp_i2c_eeprom.c
#include "./i2c/bsp_i2c_eeprom.h"
#include "./i2c/bsp_i2c_gpio.h"
/*
检测EEPROM是否正常工作
addr：EEPROM的设备地址
返回1：未检测到EEPROM
返回0：检测到EEPROM
*/
uint8_t EEPROM_CHECK_DEVICE(uint8_t addr)
{
// 响应结果的返回值
uint8_t result;
// 产生起始信号
I2C_START();
// 发送EEPROM的设备地址
I2C_WRITE_BYTE(addr);
// 判断EEPROM是否响应
if(I2C_WAIT_ASK())
{
result = 1; // 没有响应
}
else
{
result = 0; // 响应
}
// 不响应
I2C_NO_ASK();
// 产生结束信号
I2C_STOP();
return result;
}
/*
等待EEPROM内部时序完成
返回1：超时
返回0：完成
*/
uint8_t EEPROM_WAIT_STANDPY(void)
{
uint16_t cycle = 0;
while(EEPROM_CHECK_DEVICE(EEPROM_WRITE_ADDR))
{
cycle++;
if(cycle > 10000)
{
return 1;
}
}
return 0;
}
/*
向EEPROM写入多个字节数据
w_addr：EEPROM的存储单元格地址
data：要写入EEPROM的数据
size：要写入多少个字节（EEPROM一次最多只能写入8个字节）
返回1：成功
返回0：失败
*/
uint8_t EEPROM_WRITE_BYTES(uint8_t w_addr, uint8_t *data, uint16_t size)
{
uint16_t i;
// 写入多个字节数据
for(i=0; i<size; i++)
{
// 每写入8个字节就产生一次起始信号（因为EEPROM一次最多只能发送8个字节，需要发送超过八个字节就需要多次循环发送起始信号）
if(i==0 || (w_addr)%8==0)
{
// 产生结束信号
I2C_STOP();
// 在写完数据之后，给EEPROM足够的反应时间
if(EEPROM_WAIT_STANDPY())
{
// 如果超时了，就直接结束
goto w_fail;
}
// 发送起始信号
I2C_START();
// 发送EEPROM的设备地址
I2C_WRITE_BYTE(EEPROM_WRITE_ADDR);
// 判断EEPROM是否响应
if(I2C_WAIT_ASK())
{
goto w_fail; // 没有响应
}
else
{
// 发送要写入的存储单元格地址
I2C_WRITE_BYTE(w_addr);
// 发送完存储单元格地址，判断EEPROM是否响应
if(I2C_WAIT_ASK()) // 没有响应
{
goto w_fail;
}
}
}
// 响应，发送要写入EEPROM的数据
I2C_WRITE_BYTE(*data);
// 发送完数据继续检测是否响应
if(I2C_WAIT_ASK()) // 没有响应
{
// 写入失败执行
goto w_fail;
}
// 指针指向下一个数据
data++;
w_addr++; // 存储单元格地址自增
}
// 如果要写入的数据不到size个，也产生一次结束信号，保证稳定
I2C_STOP();
// 在写完数据之后，给EEPROM足够的反应时间
if(EEPROM_WAIT_STANDPY())
{
// 如果超时了，就直接结束
goto w_fail;
}
return 1;
// 写入失败执行
w_fail:
I2C_STOP();
return 0;
}
/*
从EEPROM读取多个字节数据（看单片机资料的时序图来写程序）
r_addr：EEPROM的存储单元格地址
*data：从EEPROM读取到的数据放到一个指针里面，在调用处直接获取指针地址就可以把数据拿出来
size：读取多少个字节
返回1：成功
返回0：失败
*/
uint8_t EEPROM_READ_BYTES(uint8_t r_addr, uint8_t *data, uint16_t size)
{
// 在开始之前先延迟，给EEPROM足够的反应时间
if(EEPROM_WAIT_STANDPY())
{
// 如果超时了，就直接结束
goto r_fail;
}
// 产生起始信号
I2C_START();
// 第一次：发送EEPROM的设备地址，写方向的设备地址（开始由STM32主动寻址）
I2C_WRITE_BYTE(EEPROM_WRITE_ADDR);
// 判断EEPROM是否响应
if(I2C_WAIT_ASK())
{
goto r_fail; // 没有响应
}
else
{
// 发送要读取的存储单元格地址
I2C_WRITE_BYTE(r_addr);
// 发送完存储单元格地址，判断EEPROM是否响应
if(I2C_WAIT_ASK()) // 没有响应
{
goto r_fail;
}
else // 响应
{
// 第二次发送起始信号
I2C_START();
// 第二次：发送第二次的设备地址，读方向（第二次由EEPROM主动发数据到STM32）
I2C_WRITE_BYTE(EERPOM_READ_ADDR);
// 发送完数据继续检测是否响应
if(I2C_WAIT_ASK()) // 没有响应
{
// 读入失败执行
goto r_fail;
}
else
{
uint8_t i;
// 如果EEPROM有响应，就读取数据
for(i=0; i<size; i++)
{
// 读一个字节数据
*data = I2C_READ_BYTE();
// 判断是否读完
if(i == size-1)
{
I2C_NO_ASK(); // 读完就产生非应答信号
}
else
{
// 每读完一个字节数据都要产生一个应答信号
I2C_ASK();
data++;
}
}
}
}
}
// 产生结束信号
I2C_STOP();
/* 读取没有内部时序，所以不需要延迟
if(EEPROM_WAIT_STANDPY())
{
// 如果超时了，就直接结束
goto r_fail;
}
*/
return 1;
// 写入失败执行
r_fail:
I2C_STOP();
return 0;
}
bsp_i2c_eeprom_decimal.h
#ifndef __BSP_I2C_EEPROM_DECIMAL_H__ #define __BSP_I2C_EEPROM_DECIMAL_H__ #include "stm32f10x.h" /* 24xx02的页面大小 */ #define EEPROM_PAGE_SIZE 8 /* 24xx02总容量 */ #define EEPROM_SIZE 256 /* 从串行EEPROM指定地址处开始读取若干数据 */ uint8_t EEPROM_READ_BYTES_DECIMAL(uint8_t *_pReadBuf, uint16_t _usAddress, uint16_t _usSize); /* 向串行EEPROM指定地址写入若干数据，采用页写操作提高写入效率 */ uint8_t EEPROM_WRITE_BYTES_DECIMAL(uint8_t *_pWriteBuf, uint16_t _usAddress, uint16_t _usSize); #endif /* __BSP_I2C_EEPROM_DECIMAL_H__ */
bsp_i2c_eeprom_decimal.c
#include "./i2c/bsp_i2c_eeprom_decimal.h"
#include "./i2c/bsp_i2c_gpio.h"
#include "./i2c/bsp_i2c_eeprom.h"
/*
*********************************************************************************************************
* 函 数 名: ee_ReadBytes
* 功能说明: 从串行EEPROM指定地址处开始读取若干数据
* 形 参：_usAddress : 起始地址
* _usSize : 数据长度，单位为字节
* _pReadBuf : 存放读到的数据的缓冲区指针
* 返 回 值: 0 表示失败，1表示成功
*********************************************************************************************************
*/
uint8_t EEPROM_READ_BYTES_DECIMAL(uint8_t *_pReadBuf, uint16_t _usAddress, uint16_t _usSize)
{
uint16_t i;
/* 采用串行EEPROM随即读取指令序列，连续读取若干字节 */
/* 第1步：发起I2C总线启动信号 */
I2C_START();
/* 第2步：发起控制字节 */
I2C_WRITE_BYTE(EEPROM_WRITE_ADDR); /* 此处是写指令 */
/* 第3步：等待ACK */
if (I2C_WAIT_ASK() != 0)
{
goto cmd_fail; /* EEPROM器件无应答 */
}
/* 第4步：发送字节地址，24C02只有256字节，因此1个字节就够了，如果是24C04以上，那么此处需要连发多个地址 */
I2C_WRITE_BYTE((uint8_t)_usAddress);
/* 第5步：等待ACK */
if (I2C_WAIT_ASK() != 0)
{
goto cmd_fail; /* EEPROM器件无应答 */
}
/* 第6步：重新启动I2C总线。前面的代码的目的向EEPROM传送地址，下面开始读取数据 */
I2C_START();
/* 第7步：发起控制字节，高7bit是地址，bit0是读写控制位，0表示写，1表示读 */
I2C_WRITE_BYTE(EERPOM_READ_ADDR); /* 此处是读指令 */
/* 第8步：发送ACK */
if (I2C_WAIT_ASK() != 0)
{
goto cmd_fail; /* EEPROM器件无应答 */
}
/* 第9步：循环读取数据 */
for (i = 0; i < _usSize; i++)
{
_pReadBuf[i] = I2C_READ_BYTE(); /* 读1个字节 */
/* 每读完1个字节后，需要发送Ack， 最后一个字节不需要Ack，发Nack */
if (i != _usSize - 1)
{
I2C_ASK(); /* 中间字节读完后，CPU产生ACK信号(驱动SDA = 0) */
}
else
{
I2C_NO_ASK(); /* 最后1个字节读完后，CPU产生NACK信号(驱动SDA = 1) */
}
}
/* 发送I2C总线停止信号 */
I2C_STOP();
return 1; /* 执行成功 */
cmd_fail: /* 命令执行失败后，切记发送停止信号，避免影响I2C总线上其他设备 */
/* 发送I2C总线停止信号 */
I2C_STOP();
return 0;
}
/*
*********************************************************************************************************
* 函 数 名: ee_WriteBytes
* 功能说明: 向串行EEPROM指定地址写入若干数据，采用页写操作提高写入效率
* 形 参：_usAddress : 起始地址
* _usSize : 数据长度，单位为字节
* _pWriteBuf : 存放读到的数据的缓冲区指针
* 返 回 值: 0 表示失败，1表示成功
*********************************************************************************************************
*/
uint8_t EEPROM_WRITE_BYTES_DECIMAL(uint8_t *_pWriteBuf, uint16_t _usAddress, uint16_t _usSize)
{
uint16_t i,m;
uint16_t usAddr;
/*
写串行EEPROM不像读操作可以连续读取很多字节，每次写操作只能在同一个page。
对于24xx02，page size = 8
简单的处理方法为：按字节写操作模式，每写1个字节，都发送地址
为了提高连续写的效率: 本函数采用page wirte操作。
*/
usAddr = _usAddress;
for (i = 0; i < _usSize; i++)
{
/* 当发送第1个字节或是页面首地址时，需要重新发起启动信号和地址 */
if ((i == 0) || (usAddr & (EEPROM_PAGE_SIZE - 1)) == 0)
{
/* 第０步：发停止信号，启动内部写操作 */
I2C_STOP();
/* 通过检查器件应答的方式，判断内部写操作是否完成,一般小于 10ms
CLK频率为200KHz时，查询次数为30次左右
原理同 ee_WaitStandby 函数，但该函数检查完成后会产生停止信号，不适用于此处
*/
for (m = 0; m < 1000; m++)
{
/* 第1步：发起I2C总线启动信号 */
I2C_START();
/* 第2步：发起控制字节，高7bit是地址，bit0是读写控制位，0表示写，1表示读 */
I2C_WRITE_BYTE(EEPROM_WRITE_ADDR); /* 此处是写指令 */
/* 第3步：发送一个时钟，判断器件是否正确应答 */
if (I2C_WAIT_ASK() == 0)
{
break;
}
}
if (m == 1000)
{
goto cmd_fail; /* EEPROM器件写超时 */
}
/* 第4步：发送字节地址，24C02只有256字节，因此1个字节就够了，如果是24C04以上，那么此处需要连发多个地址 */
I2C_WRITE_BYTE((uint8_t)usAddr);
/* 第5步：等待ACK */
if (I2C_WAIT_ASK() != 0)
{
goto cmd_fail; /* EEPROM器件无应答 */
}
}
/* 第6步：开始写入数据 */
I2C_WRITE_BYTE(_pWriteBuf[i]);
/* 第7步：发送ACK */
if (I2C_WAIT_ASK() != 0)
{
goto cmd_fail; /* EEPROM器件无应答 */
}
usAddr++; /* 地址增1 */
}
/* 命令执行成功，发送I2C总线停止信号 */
I2C_STOP();
//等待最后一次EEPROM内部写入完成
if(EEPROM_WAIT_STANDPY() == 1) //等于1表示超时
goto cmd_fail;
return 1;
/* 命令执行失败后，切记发送停止信号，避免影响I2C总线上其他设备 */
cmd_fail:
/* 发送I2C总线停止信号 */
I2C_STOP();
return 0;
}
main.c
/*
I2C的初始化工程：
包括：端口与引脚的定义、起始信号、终止信号、应答与非应答、读写输入函数等等I2C通信的支持函数
*/
#include "stm32f10x.h"
#include "./usart/bsp_usart.h"
#include "./i2c/bsp_i2c_gpio.h"
#include "./i2c/bsp_i2c_eeprom.h"
#include "./i2c/bsp_i2c_eeprom_decimal.h"
int main(void)
{
/* 写入的数据 */
double w_temp = 564.23;
/* 读取的数据 */
uint8_t r_temp[sizeof(w_temp)] = {0};
/* USB转串口初始化 */
DEBUG_USART_Config();
/* I2C初始化 */
I2C_GPIO_CONFIG();
/* 检测EEPROM是否正常 */
printf("\r\n\r\n ========== 这是一个EEPROM读写小数和长整数实验 ========== \r\n");
if(EEPROM_CHECK_DEVICE(EEPROM_WRITE_ADDR) == 0)
{
printf("\r\n 检测到EEPROM \r\n");
}
else
{
printf("\r\n 未检测到EEPROM \r\n");
}
/* 写 */
EEPROM_WRITE_BYTES_DECIMAL((uint8_t*)&w_temp, 0, sizeof(w_temp));
printf("\r\n 【写32位浮点型】w_temp = %f \r\n", w_temp);
/* 读 */
EEPROM_READ_BYTES_DECIMAL(r_temp, 0, sizeof(w_temp));
printf("\r\n 【读32位浮点型】r_temp = %f \r\n", *(double*)r_temp);
printf("\r\n 【读32位浮点型+四则运算：加10】r_temp = %f \r\n", *(double*)r_temp+10);
}
实验结果：
浙公网安备 33010602011771号
