day18：I2C通信工程函数文件（包括：端口与引脚的定义、起始信号、终止信号、应答与非应答、读写输入函数等等I2C通信的支持函数）

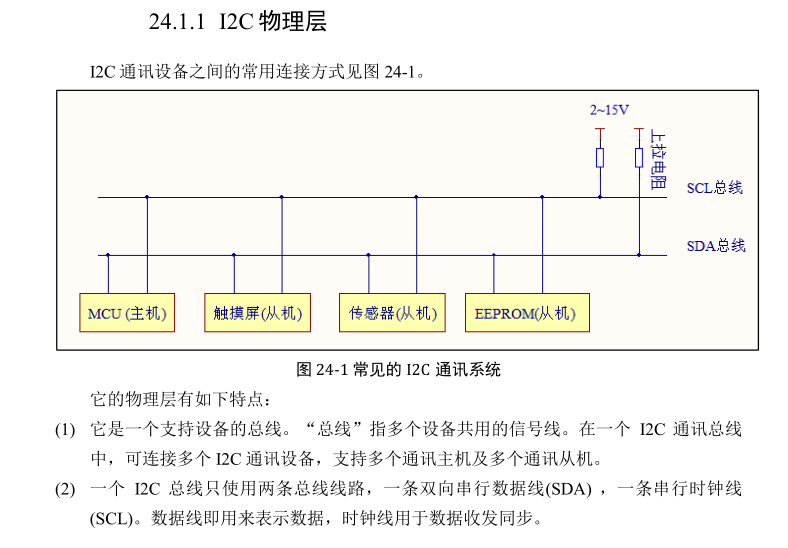

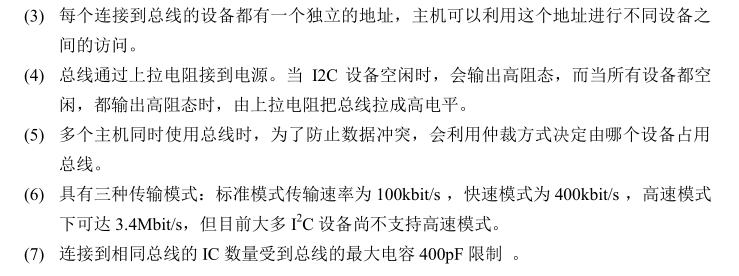

相关知识：



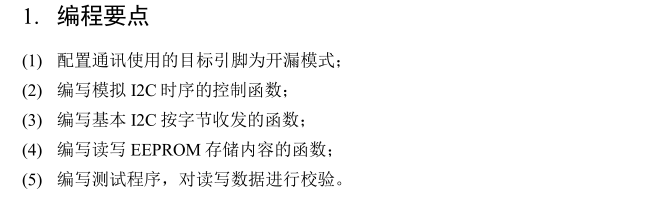

工程结构：

（1）bsp_i2c_gpio.h

#ifndef __BSP_I2C_H__
#define __BSP_I2C_H__

#include "stm32f10x.h"

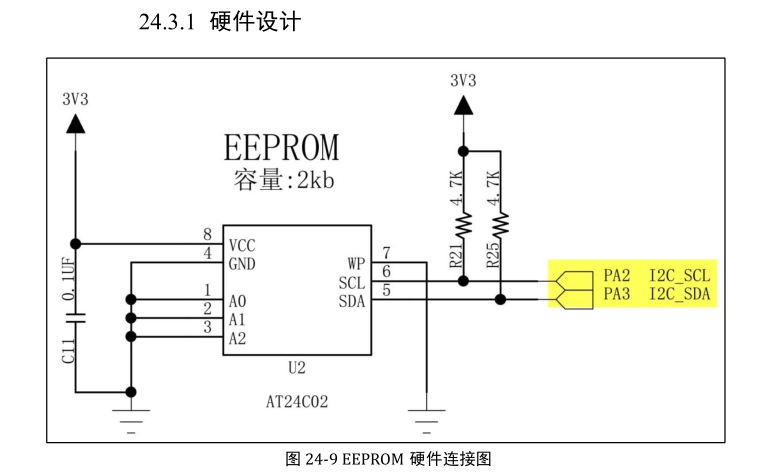

/* I2C的GPIO端口定义：SCL接PA2，SDA接PA3 */
#define I2C_SCL_GPIO_PORT			GPIOA					// A端口
#define I2C_SCL_GPIO_PIN			GPIO_Pin_2				// 引脚2
#define I2C_SCL_GPIO_CLK			RCC_APB2Periph_GPIOA	// 时钟：PA2挂在到APB2总线上

#define I2C_SDA_GPIO_PORT			GPIOA					// A端口
#define I2C_SDA_GPIO_PIN			GPIO_Pin_3				// 引脚3
#define I2C_SDA_GPIO_CLK			RCC_APB2Periph_GPIOA	// 时钟：PA3挂在到APB2总线上

/* EEPROM的引脚高低电平设置 */
#define EEPROM_I2C_SCL_1()			GPIO_SetBits(I2C_SCL_GPIO_PORT, I2C_SCL_GPIO_PIN)		// 设置SCL引脚为高电平
#define EEPROM_I2C_SCL_0()			GPIO_ResetBits(I2C_SCL_GPIO_PORT, I2C_SCL_GPIO_PIN)		// 设置SCL引脚为低电平
#define EEPROM_I2C_SDA_1()			GPIO_SetBits(I2C_SDA_GPIO_PORT, I2C_SDA_GPIO_PIN)		// 设置SDA引脚为高电平
#define EEPROM_I2C_SDA_0()			GPIO_ResetBits(I2C_SDA_GPIO_PORT, I2C_SDA_GPIO_PIN)		// 设置SDA引脚为低电平

/* STM32读取EEPROM设备的数据 */
#define EEPROM_I2C_SDA_READ()		GPIO_ReadInputDataBit(I2C_SDA_GPIO_PORT, I2C_SDA_GPIO_PIN)


/* I2C的GPIO端口初始化 */
void I2C_GPIO_CONFIG(void);

/* I2C产生起始信号 */
void I2C_START(void);

/* I2C产生结束信号 */
void I2C_STOP(void);

/* 产生应答信号 */
void I2C_ASK(void);

/* STM32读EEPROM的数据时，EEPROM产生非应答信号 */
void I2C_NOASK(void);

/* 等待EEPROM的应答信号：应答置0，非应答置1 */
uint8_t I2C_WAIT_ASK(void);

/* STM32写一个字节数据到EEPROM */
void I2C_WRITE_BYTE(uint8_t data);

/* STM32读EEPROM的一个字节 */
uint8_t I2C_READ_BYTE(void);

#endif	/* __BSP_I2C_H__ */

（2）bsp_i2c_gpio.c

#include "./i2c/bsp_i2c_gpio.h"

/* 延迟时间 */
static void i2c_Delay(void)
{
	uint8_t i;

	/*　
	下面的时间是通过"逻辑分析仪"测试得到的。
    工作条件：CPU主频72MHz ，MDK编译环境，1级优化

	循环次数为10时，SCL频率 = 205KHz
	循环次数为7时，SCL频率 = 347KHz， SCL高电平时间1.5us，SCL低电平时间2.87us
	循环次数为5时，SCL频率 = 421KHz， SCL高电平时间1.25us，SCL低电平时间2.375us
	*/
	for (i = 0; i < 10; i++);
}

/* I2C的GPIO端口初始化 */
void I2C_GPIO_CONFIG(void)
{
	/* GPIO结构体 */
	GPIO_InitTypeDef GPIO_InitStructure;

	/* 打开时钟 */
    RCC_APB2PeriphClockCmd(I2C_SCL_GPIO_CLK | I2C_SDA_GPIO_CLK, ENABLE);

	/* 实例化SCL结构体 */
    GPIO_InitStructure.GPIO_Pin = I2C_SCL_GPIO_PIN;     // SCL引脚
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;	// 开漏输出模式
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;   // I2C一般最大为400k/s，50MHZ足够了

	/* 初始化SCL */
	GPIO_Init(I2C_SCL_GPIO_PORT, &GPIO_InitStructure);

	/* 实例化SDA结构体 */
    GPIO_InitStructure.GPIO_Pin = I2C_SDA_GPIO_PIN;

	/* 初始化SDA */
    GPIO_Init(I2C_SDA_GPIO_PORT, &GPIO_InitStructure);
}

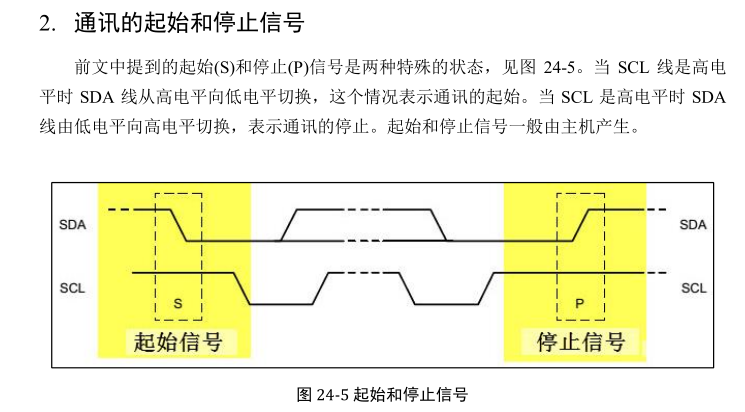

/* I2C产生起始信号：根据信号图来写 */
void I2C_START(void)
{
	EEPROM_I2C_SDA_1();
	EEPROM_I2C_SCL_1();
	i2c_Delay();

	EEPROM_I2C_SDA_0();
	i2c_Delay();
	EEPROM_I2C_SCL_0();
	i2c_Delay();
}

/* I2C产生结束信号：根据时序图来写 */
void I2C_STOP(void)
{
	EEPROM_I2C_SDA_0();
	EEPROM_I2C_SCL_1();
	i2c_Delay();

	EEPROM_I2C_SDA_1();
	i2c_Delay();
}

/* STM32读EEPROM的数据时，EEPROM产生应答信号 */
void I2C_ASK(void)
{
	EEPROM_I2C_SDA_0();
	EEPROM_I2C_SCL_1();
	i2c_Delay();

	EEPROM_I2C_SCL_0();
	i2c_Delay();

	/*
	释放SDA总线控制权，如果不置1，即拉成高阻态，则SDA为低电平0，
	因为SDA线为低电平比高电平优先，所以这条线一直都是低电平，
	那么其他EEPROM设备就无法接入SCL线
	*/
	EEPROM_I2C_SDA_1();
	i2c_Delay();
}

/* STM32读EEPROM的数据时，EEPROM产生非应答信号 */
void I2C_NO_ASK(void)
{
	EEPROM_I2C_SDA_1();
	EEPROM_I2C_SCL_1();
	i2c_Delay();

	EEPROM_I2C_SCL_0();
	i2c_Delay();
}

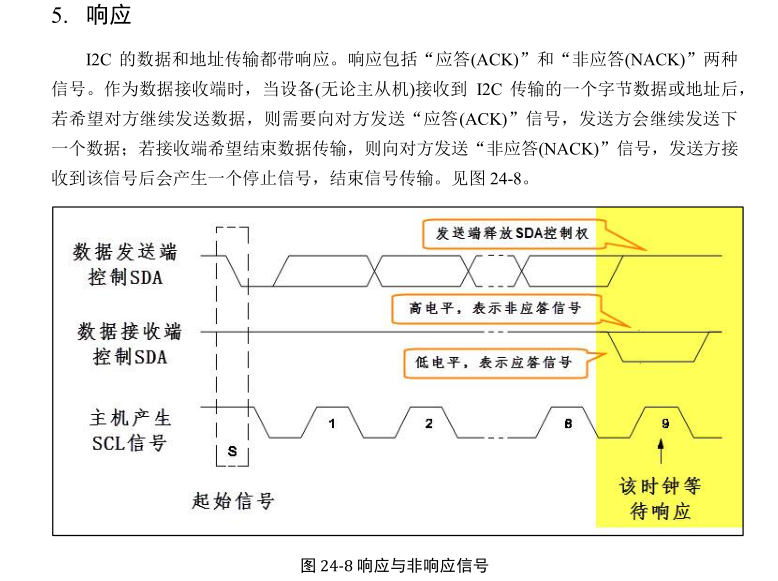

/* 等待EEPROM的应答信号：应答置0，非应答置1 */
uint8_t I2C_WAIT_ASK(void)
{
	uint8_t reply;

	// 释放SDA线的控制权
	EEPROM_I2C_SDA_1();

	EEPROM_I2C_SCL_1();
	i2c_Delay();

	// 判断是应答信号还是非应答信号：看时序图
	if(EEPROM_I2C_SDA_READ()==1)		// 非应答
	{
		reply = 1;
	}
	else								// 应答
	{
		reply = 0;
	}

	// SCL拉低
	EEPROM_I2C_SCL_0();
	i2c_Delay();

	// 返回信号
	return reply;
}

/* STM32写一个字节数据到EEPROM */
void I2C_WRITE_BYTE(uint8_t data)
{
	uint8_t i;

	// 每次发送一位，循环8次，将一个字节发送完，先发送最高位，后发送低位
	for(i=0; i<8; i++)
	{
		/*
		比如：data = 0101 0010，0x80 = 1000 0000，则：
		第一次循环：data & 0x80 = 0000 0000，为0，执行：EEPROM_I2C_SDA_0();发送0
		data <<= 1;之后，data = 1010 0100
		第二次循环：data & 0x80 = 1000 0000，为1，执行：EEPROM_I2C_SDA_1();发送1
		data <<= 1;之后，data = 0100 1000
		第三次循环：data & 0x80 = 0000 0000，为0，执行：EEPROM_I2C_SDA_0();发送0
		data <<= 1;之后，data = 1001 0000
		第四次循环：data & 0x80 = 1000 0000，为1，执行：EEPROM_I2C_SDA_1();发送1
		data <<= 1;之后，data = 0010 0000
		第五次循环：data & 0x80 = 0000 0000，为0，执行：EEPROM_I2C_SDA_0();发送0
		data <<= 1;之后，data = 0100 0000
		第六次循环：data & 0x80 = 0000 0000，为0，执行：EEPROM_I2C_SDA_0();发送0
		data <<= 1;之后，data = 1000 0000
		第七次循环：data & 0x80 = 1000 0000，为1，执行：EEPROM_I2C_SDA_1();发送1
		data <<= 1;之后，data = 0000 0000
		第八次循环：data & 0x80 = 0000 0000，为0，执行：EEPROM_I2C_SDA_0();发送0
		经过八次循环之后，发送的数据为：0101 0010，就是一开始要发送的数据data的值
		*/
		if(data & 0x80)
		{
			EEPROM_I2C_SDA_1();
		}
		else
		{
			EEPROM_I2C_SDA_0();
		}
		// 每次都延迟，相当于事先将数据准备好，再产生时钟时序，这样数据发送稳定一点
		i2c_Delay();

		// 每次循环，SCL都产生一个0/1方波，表示在一个时钟周期内发送数据
		EEPROM_I2C_SCL_1();
		i2c_Delay();
		EEPROM_I2C_SCL_0();
		i2c_Delay();

		// 将刚刚发送的位移掉
		data <<= 1;

		// 判断如果发送完数据了，就要释放SDA线的控制权
		if(i == 7)
		{
			EEPROM_I2C_SDA_1();
		}
	}
}

/* STM32读EEPROM的一个字节 */
uint8_t I2C_READ_BYTE(void)
{
	uint8_t i;
	uint8_t temp = 0;

	// 每次发送一位，循环8次，将一个字节发送完，先发送最高位，后发送低位
	for(i=0; i<8; i++)
	{
		// 在每次开始之前先将最后一位腾出位置
		temp <<= 1;

		// 时钟开始
		EEPROM_I2C_SCL_1();
		i2c_Delay();

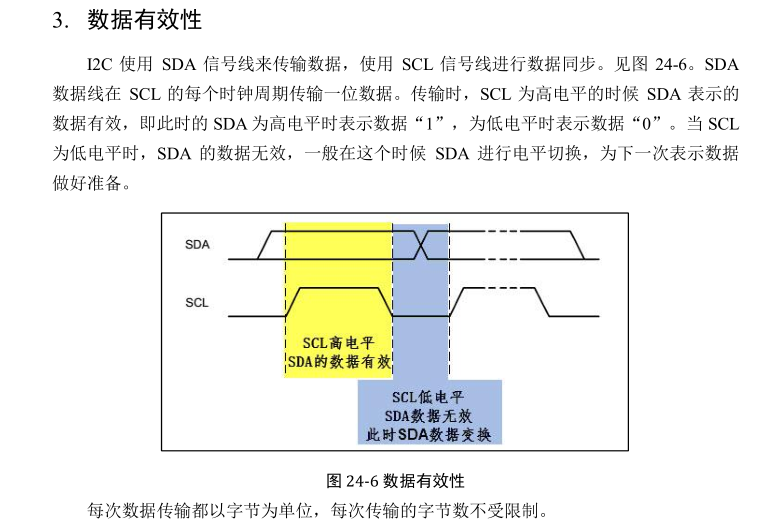

		/* 在时钟为高电平时开始读取数据 */
		/* 分析过程和写过程类似 */
		if(EEPROM_I2C_SDA_READ() == 1)
		{
			temp += 1;
		}
		// 每次都延迟，相当于事先将数据准备好，再产生时钟时序，这样数据发送稳定一点
		i2c_Delay();

		// 时钟结束
		EEPROM_I2C_SCL_0();
		i2c_Delay();
	}

	// 返回读取的数据
	return temp;
}

（3）main.c

/*
I2C的初始化工程：
包括：端口与引脚的定义、起始信号、终止信号、应答与非应答、读写输入函数等等I2C通信的支持函数
*/

#include "stm32f10x.h"
#include "./i2c/bsp_i2c_gpio.h"

int main(void)
{

}
