day12：位带操作

STM32F103RCT6支持位带操作，但是现在的ST的高端产品已经不支持位带操作了，因为ARM公司提供的内核已经不支持，所以ST公司也无能为力。

位带操作指的是操作IO口的位，比如51单片机当中的sbit P0^0 = 0;（或者P0^0 = 0x00;），这样，可以直接控制某个位输出高电平或者低电平

外设与SRAM位带区与位带别名区的地址统一用一个公式 表示

((addr & 0xF0000000)+0x02000000+((addr & 0x000FFFFF)<<5)+(bitnum<<2))

addr：要操作的位所在寄存器的地址，怎么查询到？这是寄存器的端口的真实地址（等于基地址+地址偏移，查看STM32的官方手册）
bitnum：位号，即在寄存器的第几位。比如D4这个LED的端口是PC2，那bitnum=2。

下面，使用位带操作来实现PC2和PC3两个LED灯的流水灯效果

=============================================

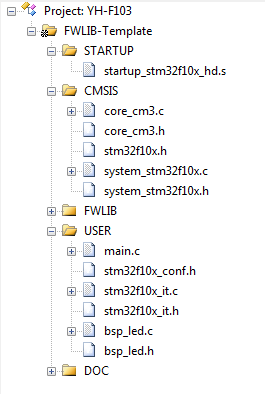

bsp_led.h：

/* 和LED功能模块相关的程序 */

#ifndef __BSP_LED_H__
#define __BSP_LED_H__

#include "stm32f10x.h"

/*宏定义*/
#define GPIO_CLK_D4         RCC_APB2Periph_GPIOC        // 时钟
#define GPIO_PORT_D4        GPIOC                       // C端口
#define GPIO_PIN_D4         GPIO_Pin_2                  // PC2引脚

#define GPIO_CLK_D5         RCC_APB2Periph_GPIOC        // 时钟
#define GPIO_PORT_D5        GPIOC                       // C端口
#define GPIO_PIN_D5         GPIO_Pin_3                  // PC2引脚

/*配置GPIO*/
void LED_GPIO_Config(void);

#endif  /*__BSP_LED_H__*/

 bsp_led.c：

/* 和LED功能模块相关的程序头文件 */

#include "./led/bsp_led.h"  /*绝对路径，也可在Options for target中设置头文件*/

/*GPIO初始化*/
void LED_GPIO_Config(void)
{
    /*外设结构体*/
    GPIO_InitTypeDef GPIO_InitStruct_D4, GPIO_InitStruct_D5;

    /*第一步：打开外设的时钟，看stm32f10x_rcc.c这个文件的RCC_APB2PeriphClockCmd函数介绍*/
    RCC_APB2PeriphClockCmd(GPIO_CLK_D4, ENABLE);

    /*第二步：配置外设的初始化结构体*/
    GPIO_InitStruct_D4.GPIO_Pin = GPIO_PIN_D4;          // PC2的那盏LED灯（D4）的引脚
    GPIO_InitStruct_D4.GPIO_Mode = GPIO_Mode_Out_PP;    // 推挽输出模式
    GPIO_InitStruct_D4.GPIO_Speed = GPIO_Speed_10MHz;   // 引脚速率

    GPIO_InitStruct_D5.GPIO_Pin = GPIO_PIN_D5;          // PC3的那盏LED灯（D5）的引脚
    GPIO_InitStruct_D5.GPIO_Mode = GPIO_Mode_Out_PP;    // 推挽输出模式
    GPIO_InitStruct_D5.GPIO_Speed = GPIO_Speed_10MHz;   // 引脚速率

    /*第三步：调用外设初始化函数，把配置好的结构体成员写到寄存器里面*/
    GPIO_Init(GPIO_PORT_D4, &GPIO_InitStruct_D4);
    GPIO_Init(GPIO_PORT_D5, &GPIO_InitStruct_D5);
}

 main.c：

#include "stm32f10x.h"
#include "./led/bsp_led.h"

/*
* 参数宏定义：
* 后面是公式，直接拷贝进来，输入寄存器端口的真实地址和位的序号就可以了
*/
#define PCout(n) (*(unsigned int*)(((GPIOC_BASE+0X0C) & 0xF0000000)+0x02000000+(((GPIOC_BASE+0X0C) & 0x000FFFFF)<<5)+(n<<2)))

// 延迟函数
void delay(unsigned int i)
{
    for(; i!=0; i--);
}

int main(void)
{
	/* LED初始化 */
	LED_GPIO_Config();

	while(1)
	{
		/* D4亮，D5灭 */
		PCout(2) = 0;
		PCout(3) = 1;
		delay(0XFFFFF);

		/* D5亮，D4灭 */
		PCout(2) = 1;
		PCout(3) = 0;
		delay(0XFFFFF);
	}
}

实验现象：

D4和D5两个LED灯轮流闪烁，实现了流水灯（跑马灯）的效果
