day05：新建Keil 工程模板

 打开Keil，Project，New uVision Project...，输入工程名：YH-F103，保存，弹出：

根据自己的板子型号，这里选择STM32F103RC，OK，弹出：

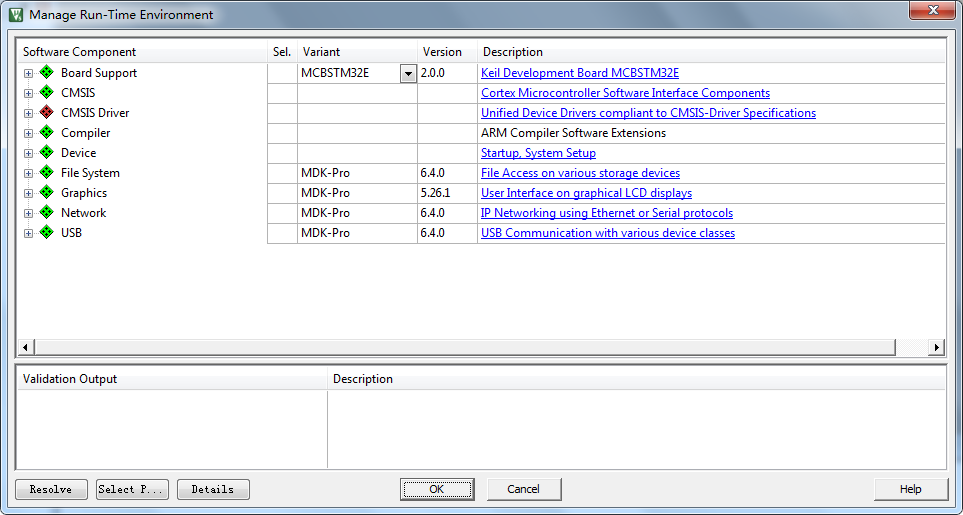

这个是配置环境，直接关掉，新建了一个工程：

新建文件，保存，命名：main.c，保存，右键Source Group1，Add Existing Files...，选择main.c，add，close，新建了一个文件：

（1）添加启动文件（单片机初始化的系统文件），我们知道STM32F103RCT6这个板子的FLASH大小256KB，

查看STM32F103用户手册（零死角玩转STM32—F103MINI.pdf），

可知对应的启动文件是：startup_stm32f10x_hd.s



然后，找单片的开发资料（一般板子都有提供资料），以下是野火的板子提供的资料：

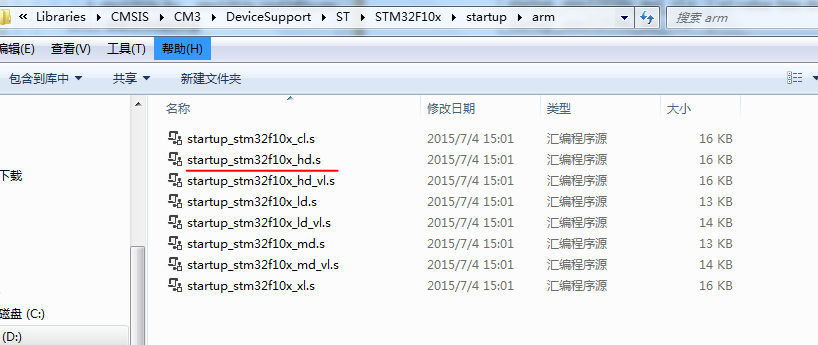

启动文件对应目录：

D:\STM32\野火\A盘（资料盘）\6-STM32官方手册\【固件库】STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x\startup\arm

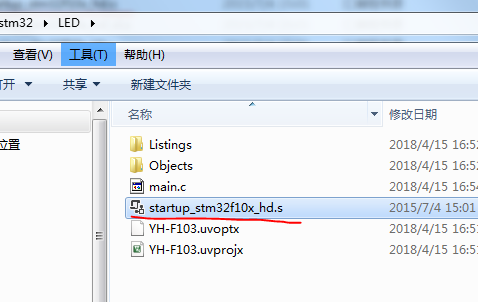

将其拷贝到工程目录下，和main.c同级目录下：

并添加到Keil中：

（2）添加库文件（相当于51中的reg52.h）

在和main.c同级目录下新建文件：stm32f10x.h，并添加到Keil，这个暂时是空文件。

（3）编写main.c文件

#include "stm32f10x.h"

int main(void)
{

	while(1);
}

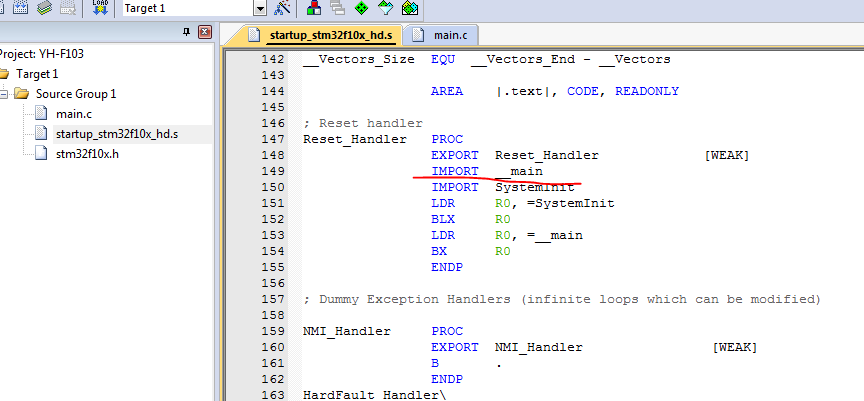

以上环境就已经搭建好了，把文件烧录到单片机中，单片机首先执行的是启动文件startup_stm32f10x_hd.s，会先执行main.c文件

设置，让它执行main函数：这样就可以实现汇编到C语言的国过渡。

另外，这汇编语言中声明了一个函数，如果不定义，在编译的时候就会报错，所以这里定义，但是什么事都不做：

void SystemInit(void)
{
	/* 函数体为空，目的是为了骗过编译器不报错 */
}

这时候main.c完整代码是：

#include "stm32f10x.h"

int main(void)
{

	while(1);
}

void SystemInit(void)
{
	/* 函数体为空，目的是为了骗过编译器不报错 */
}

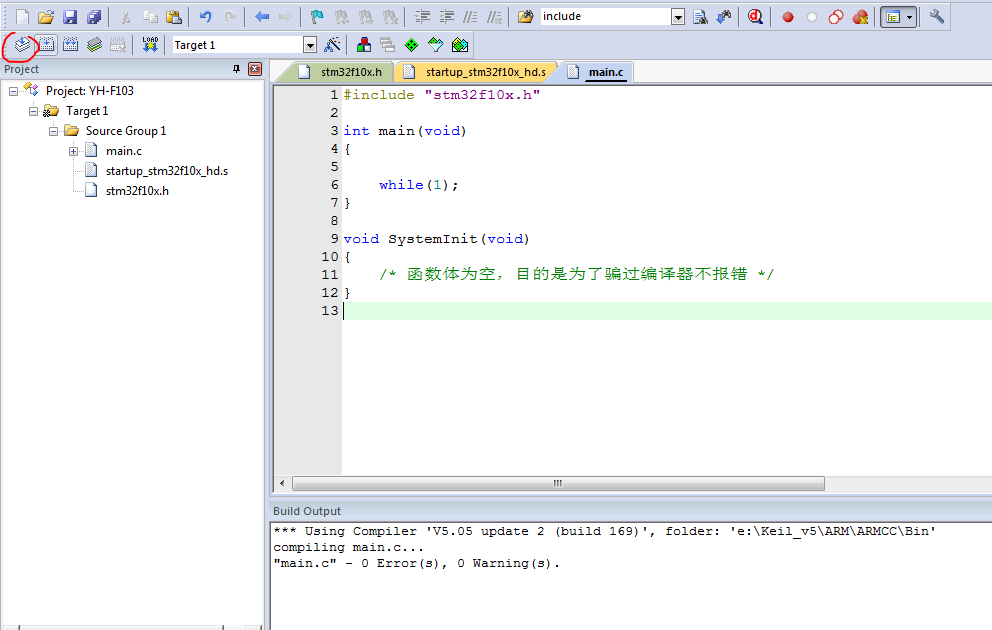

 编译一下：编译通过。

设置以下，输出 .hex 文件：

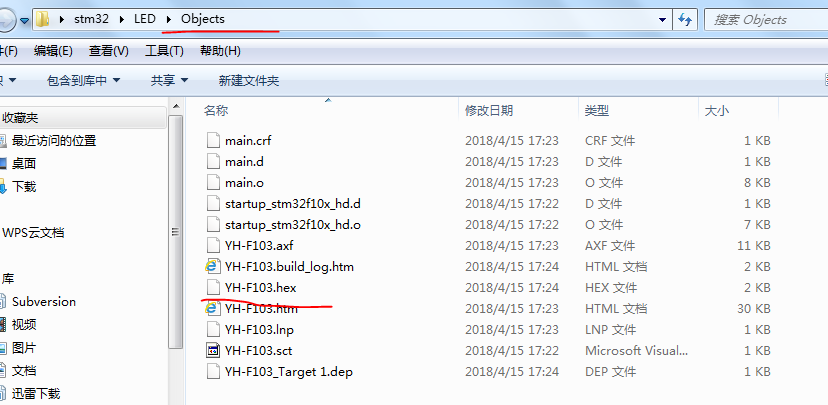

点击编译“Build”，就会生成 .hex 文件：

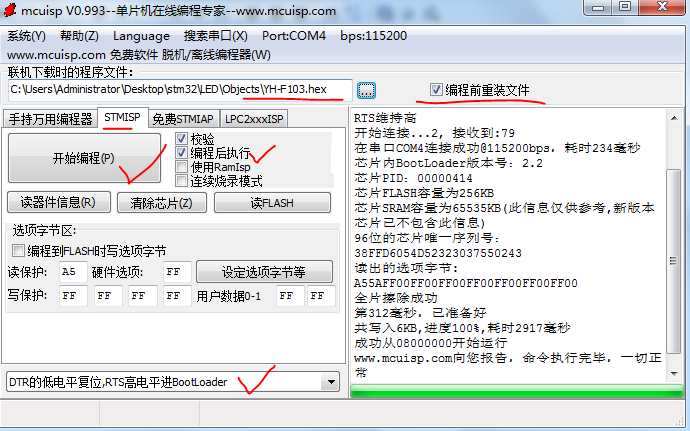

使用mcuisp.exe可以将 .hex 文件烧录到单片机中：

但是单片机没有任何反应，英文刚刚的文件是空的，什么也没有，所以不会有反应：

下面代码演示点亮LED灯：

#include "stm32f10x.h"

#define GPIO_RCC *(unsigned int *)0X40021018
#define GPIO_CRL *(unsigned int *)0X40011000
#define GPIO_ODR *(unsigned int *)0X4001100C

int main(void)
{
	/* 配置RCC寄存器，使能GPIO口的时钟 */
	GPIO_RCC |= ( 1<<4 );

	/* 配置CRL寄存器，配置为推挽输出 */
	GPIO_CRL |= ( 1<<(4*2) );

	/* 配置ODR寄存器 */
	GPIO_ODR &= ~( 1<<2 );

	while(1);
}


void SystemInit(void)
{
	/* 函数体为空，目的是为了骗过编译器不报错 */
}

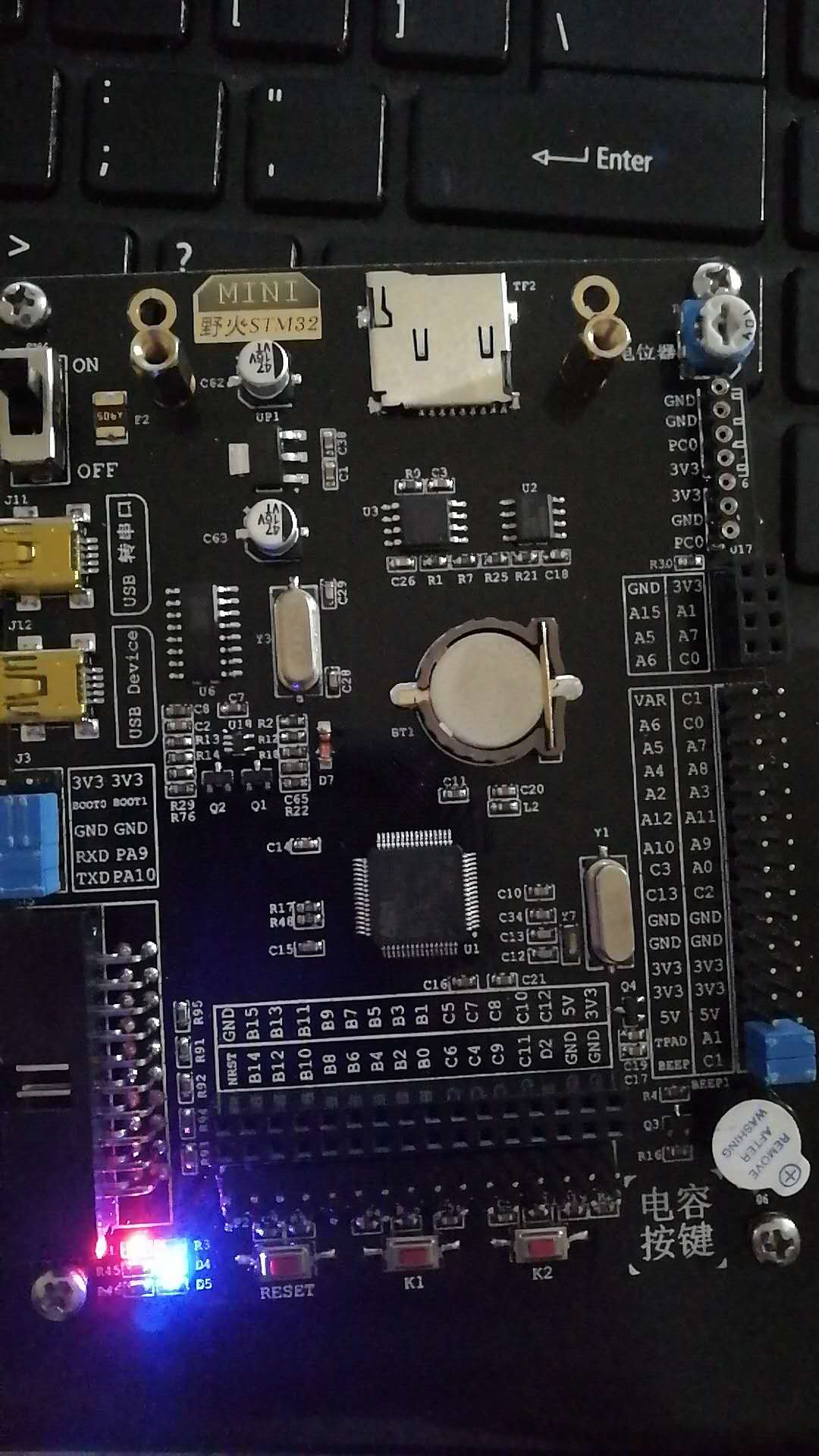

 烧录到单片机中，发现D4的LED灯被点亮了



========================= 以上新建工程模板完成，实际开发中请按需要操作，不一定相同===============
