8张图带你深入理解Java

有时候一张图往往胜过千言万语。下列的图是来自于Program Creek的Java教程，这是至今为止最受欢迎的文章。希望这些图能够帮助你复习已经学习到的知识。如果你通过这些图还无法将问题弄明白，那么你可能就要去阅读详细的文章来更进一步地学习Java

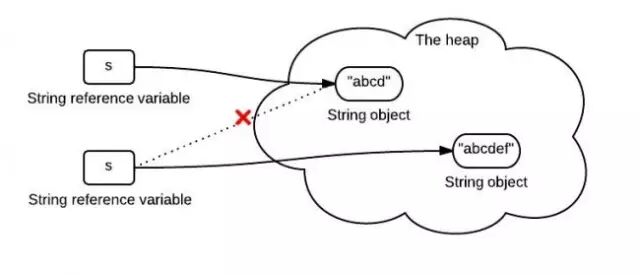

1、字符串的不变性



下图展示了如下的代码运行过程：



String s = "abcd";s = s.concat("ef");



备注：String reference variable :字符串引用变量  String object:字符串对象



2、equals() 和hashCode()的关系



哈希码是设计用于提高性能的。equals()和hashCode()的关系是：



2.1如果两个对象相等，那么它们一定有着相同的哈希码。

2.2即使两个对象有着相同的哈希码，但它们不一定相等。



备注：Hash Function：哈希函数        buckets：散列桶



3、Java异常类的层次结构



红颜色标注的方块属于检查异常，这类异常必须通过在try—catch代码块里捕获异常或者在方法中用thorws申明抛出异常。





4、集合类的层次结构



注意Collections和Collection的区别：



备注：Collection：是集合类层次结构的最顶层接口。

Collecitons：这个类由操作集合对象的静态方法和集合对象组成。





5、Java同步机制



Java同步机制可以用一栋大楼来比喻阐述：



备注：special room：专用房间   wait room：等待室     hallway：走廊



6、引用别名机制



引用别名机制是指多个引用可以定位到同一个能被更新的内存地址,而这些引用变量可以是不同的类型。







7、栈和堆



下图展示了方法和对象在运行时在内存的存储位置



备注：Stack：栈  Heap：堆

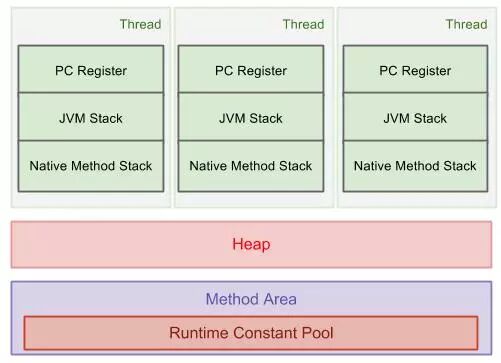

8、Java虚拟机运行时数据区域



下图展示了java虚拟机运行时总体的数据区域





备注：Thread：线程  PC Register：程序计数器   JVM Stack：Java虚拟机栈

Native Method Stack：本地方法栈 Heap：堆   Method Area：方法区：Runtime Constant Pool：运行时常量池
