Zephyr驱动与设备树实战——串口

2026.8.26更新：

• 示例代码更新：按照 UART_RX_BUF_RELEASED 作为接收完毕事件，而不是 UART_RX_RDY，实现零拷贝接收
• 文章删除驱动代码解析内容，专注应用层示例
• 调整顺序，把 printk 和 console 移动到文章后面

2026.7.2更新：

• 修复内存泄漏问题：在唤醒失败或RX使能失败时正确释放slab buffer

2026.2.10更新：

• NCS更新到 v3.2.1，USB协议栈切换到USB Device Stack (Next)。添加更详细的USB CDC ACM介绍。

2026.1.4更新：

• 新增54系列GPIO跨域使用配置，以及功耗测试

2025.7.26更新：

• 新增54L15串口硬件介绍
• 新增串口增强接收（Enhanced RX）的介绍。不再推荐使用PPI+Timer的形式进行接收数据计数。
• 增加全新的串口例程代码并上传GitHub

2025.5.5更新：

• 增加了对串口硬件的介绍
• 增加串口API更详细的介绍与图示

1. 前言

之前写了一篇详细的博文，详细介绍了 Zephyr 设备树（DeviceTree）的语法和 Zephyr 驱动模型的原理。但有些读者反馈，内容还是比较泛且杂，只感觉多了一些新的语法和规则，没有感受到这设备树和驱动模型的意义所在，希望能够结合实例来讲解。

今天本文就通过串口这样一个最常见的外设，来实际感受一下Zephyr的驱动模型。本文将会以nRF Connect SDK中zephyr/samples/hello_world例程为基础。分别添加串口、USB CDC ACM、低功耗串口的功能。采用完全相同的应用层代码，只需要修改 config 和 dts 即可切换。

整个过程中，希望读者能够明确一个前提： Zephyr 驱动的设计并不是单纯把寄存器操作封装成 API。Zephyr 驱动是完整的 BSP 的一部分，它的许多阻塞、异步的机制都能和 RTOS 完美融合。因此，在 Zephyr 驱动之上继续封装是投入产出比极低的工作。

2. Nordic串口硬件

UART

UART 外设没有 DMA 功能，只有单字节的收发，常见于 nRF52 系列。新的 SoC 都没有 UART 外设，而是 UARTE 外设。

UART 是最简单的硬件串口功能。图中小正方形为对外的硬件引脚，而箭头代表串口在 MCU 内部的输入、输出信号。

• 接收：在串口接收已经使能（STARTRX）的状态下，从RX线来的数据会被放入RXD寄存器，并产生RXDRDY事件。​

  接收FIFO长度为6。RXD的数据被CPU读取后，立即从FIFO中把下一个数据填入RXD，并产生RXDRDY事件。（若使能流控，会在FIFO还剩4个空位时把RTS拉高以阻止对方发送）

• 发送：在串口发送已使能（STARTTX）的情况下，向TXD写入1个字节就会发送。发送完毕后，UART产生TXDRDY事件。

这些事件都能用来触发中断，或者作为PPI信号触发其他外设的task。

UARTE

UARTE 和 UART是不同的外设，但是共用了部分寄存器和电路。在使用时，这种具有相同地址的外设被称为同一个实例（Instance），不能同时使能。

比如 nRF52 系列上，UART 和 UARTE 的 ENABLE 寄存器地址是相同的，但是使能所用的 bit 不同：

UARTE (UART with EasyDMA) 功能和 UART 是类似的，只不过有了EasyDMA的帮助，可以自动从RAM中取出数据发出；也可以把收到的数据直接存入RAM。无需CPU参与单个字节的收发处理，提升了效率，降低了功耗。

UARTE发送逻辑

1. TXD.PTR填入数据在RAM中的首地址，TXD.MAXCNT填入要发送的数据长度（nRF52840最大65535，nRF52832最大255）.
2. 使用STARTTX来启动自动的传输
3. 传输完毕后，有ENDTX事件提示
4. 中间每个字节的TXDRDY事件，CPU可以无视

注意：

• 串口的发送功能只在STARTTX和ENDTX之间有功耗，其余时间几乎不产生电流消耗
• EasyDMA只能在RAM和外设之间传输数据，不能在RAM之间传输，也不能有FLASH参与。

UARTE接收逻辑

1. RXD.PTR填入数据首地址，RXD.MAXCNT填入要接收的数据长度（nRF52840最大65535，nRF52832最大255）.
2. 使用STARTRX来启动自动的接收
3. 传输完毕后（指RAM中存的数据长度已经达到了MAXCNT），有ENDRX事件提示
4. 中间每个字节的RXDRDY事件，无需再使能中断（从而降低功耗，提高CPU效率）

特别地，RXD.PTR具有双缓存（影子寄存器）。也就是说，不用等到传输完成，只需在第一次接收开始后（RXSTARTED），就马上给RXD.PTR写入下一次要用的buffer首地址。这样下次传输时，就能立刻用上新的buffer。便于应用层实现双buffer。

注意：

• 串口在接收状态（STARTRX）会有功耗，有几百uA。因此需要避免待机时一直开着RX。
• UARTE只有在接收完毕（buffer满）时才会产生中断。本身没有空闲帧中断，或者说超时机制。需要其他外设辅助实现。

nRF54 系列 UARTE 硬件新功能

以 nRF54L15 为例，有以下功能更新：

（1） 4Mbps 串口

在默认低频时钟域（16MHz）的情况下，串口的波特率可以由寄存器设置，如下最高为 1 Mbps。

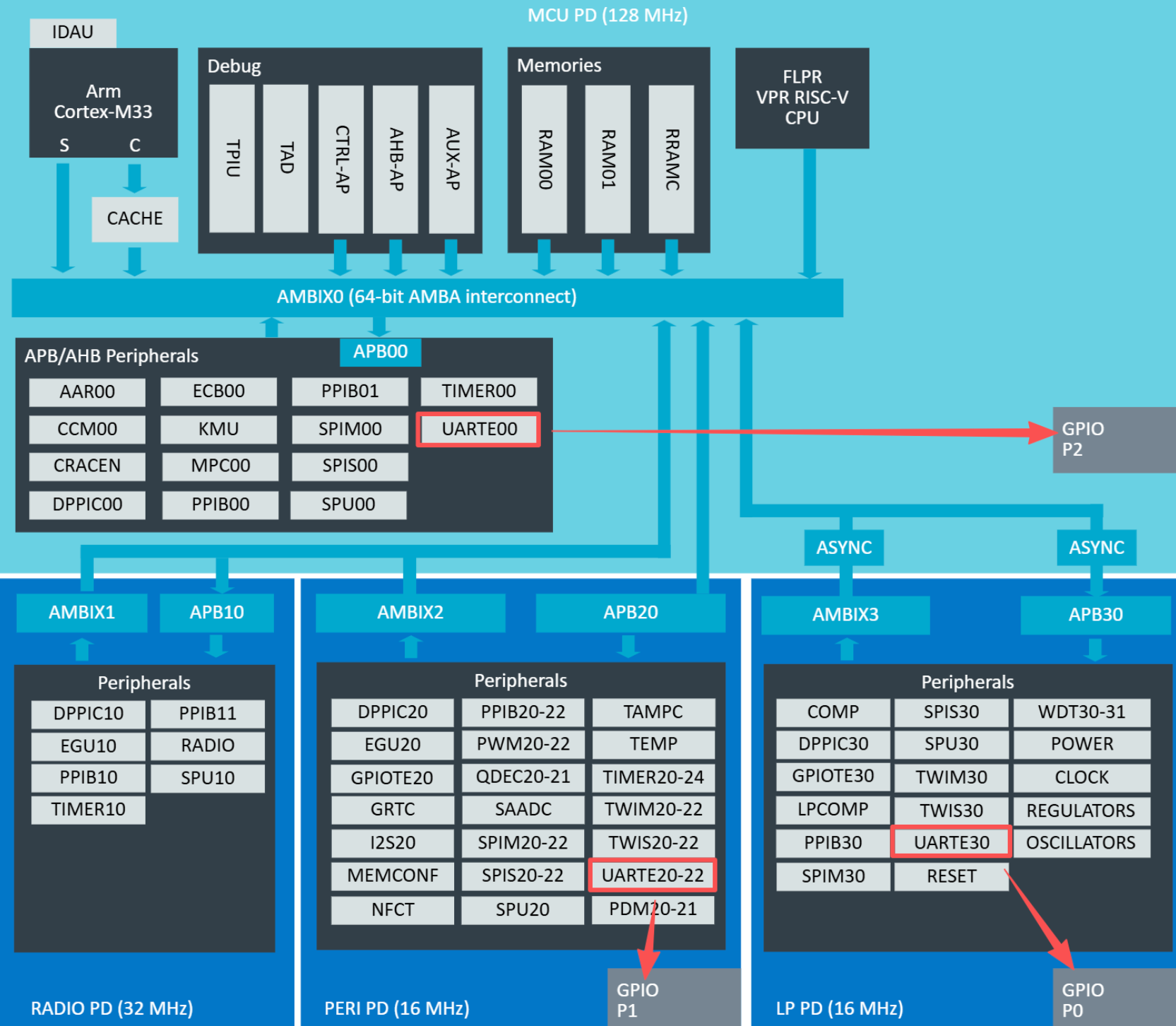

不过，nRF54L15 的 UARTE00 外设实例位于 MCU Power Domain，其时钟频率为 128MHz：

这种时钟总线大于 16MHz的串口，BAUDRATE 寄存器就不能按照上述表格直接设置。而是要进行计算：

对于软件开发者来说，在 Zephyr 中无需关心上述时钟总线差异。自 NCS v3.0.2 起，UARTE的驱动代码 uart_nrfx_uarte.c 中就已经自动考虑了低频时钟和高频时钟的情况。

因为在 nRF54L15 芯片的原始设备树 dtsi 中，有：

uart00: uart@4a000 {
    compatible = "nordic,nrf-uarte";
    reg = <0x4a000 0x1000>;
    clocks = <&hfpll>;
};

其已经指明了使用的是 hfpll 高频时钟。然后，在驱动代码中，已经自动换算：

/* When calculating baudrate we need to take into account that high speed instances
 * must have baudrate adjust to the ratio between UARTE clocking frequency and 16 MHz.
 * Additionally, >1Mbaud speeds are calculated using a formula.
 */
#define UARTE_GET_BAUDRATE2(f_pclk, current_speed)					\
	((f_pclk > NRF_UARTE_BASE_FREQUENCY_16MHZ) && (current_speed > 1000000)) ?	\
		UARTE_GET_CUSTOM_BAUDRATE(f_pclk, current_speed) :			\
		(NRF_BAUDRATE(current_speed) / UARTE_GET_BAUDRATE_DIV(f_pclk))

因此我们在软件上是感知不到这个差别的，只需正常配置我们需要的波特率即可。需要 4Mbps 就在设备树配置 current-speed = <4000000>；需要 115200bps 就配置current-speed = <115200>。

（2）支持 4 - 9 bits 帧

nRF54 UARTE 数据帧支持被配置为 4 bit ~ 9 bit。

其中，当配置为 9bit 时，第 9 个 bit 是地址位。当其为1时，代表前8个bits是地址；当其为0时，代表前8个是数据。

且 9bit 模式下，只有先收到地址和 ADDRESS 寄存器匹配的第一个地址包时，才会接收后面的数据包。否则忽略所有收到的串口数据。

（3）帧超时中断

帧超时中断，或者说空闲帧中断，指的是：

• 当连续一定时间没有收到串口数据时，就认为传输已经结束
• 此时不再等待 DMA 缓冲存满，而是直接产生 DMA 传输完成中断
• 应用层可以及时把数据取出进行处理

之前的 nRF52 和 53 系列是没有这个功能的，需要驱动层调用操作系统软定时器进行计时。如果每次软定时器到期，串口已经收到的数据量没有增长，那么就说明串口空闲了。这时由驱动层软件主动结束串口接收。这就不如 nRF54 系列 UARTE 硬件自带空闲帧超时来的方便。

只有异步串口才需要这个功能。因为阻塞和基于中断的串口都是按字节实时同步接收串口数据的。

空闲帧中断最大超时时间为 2^10 - 1= 1023 bits。在115200波特率下，大约是8.88ms。而使用软定时器的方式，可以设置更长时间。

nRF54L15 的芯片级 dtsi 标记了空闲帧的功能是支持的：

&uart20 {
    status = "okay";
    frame-timeout-supported;
};

异步串口初始化时，通过 uart_rx_enable(dev, buf, len, timeout) 打开 RX 功能时，传入的 timeout 值（单位：微秒）会经过如下处理：

• 如果硬件支持 FRAMETIMEOUT，则在应用层传入的 timeout 和 1023 bits 之中选取时间更短的一个，设置到 FRAMETIMEOUT 寄存器中
• 如果硬件不支持 FRAMETIMEOUT，则用操作系统软定时器 k_timer 实现此功能，超时值为函数传入的 timeout

3. Zephyr 标准串口API

Zephyr 中的串口 API 分为阻塞（Polling）、基于中断（Interrupt-driven）、异步（Asynchronous）三种。

Zephyr 串口 API 是一套软件接口，与硬件细节无关。除了 Nordic 的 UART/UARTE 硬件可以用这套接口，其他厂商的串口实现也可以支持这套接口。甚至我们后面会介绍到的 USB 虚拟串口，也支持这套接口。

NCS 中的例程太多，对于不熟悉的人来说，随便复制代码，很有可能出现：代码里用的是一种 API，但 CONFIG 使能的却是另一种API的情况，最终导致程序无法运行。

一般来说，同一个串口实例，基于中断的和异步的API是不能同时使用的。但是阻塞的 API 可以和前两者中的一种混用。

阻塞（Polling）

基于阻塞的API是最简单的API。

• uart_poll_in()：读取时，只读一个字节。有就返回0，无就返回-1，不阻塞；
• uart_poll_out()：发送时，只发一个字节。发送完毕后才返回，阻塞行为。

基于中断（Interrupt-driven）

这种方式在中断服务函数（ISR）内部处理发送和接收字节流。

这里说的 ISR 并不是 ARM 启动文件中的中断向量表直接映射的那个中断服务函数。而是 Zephyr 给应用层的一个抽象的“中断服务函数”。

Zephyr 并不关心实际的硬件有哪几种中断事件。在 Interrupt-drivern API 中，它只假定有 TX Ready 和 RX Ready 两种中断事件。应用层也只需要处理这两种中断事件。驱动层负责把实际的硬件中断事件映射到 Zephyr API。

因此，实际的流程是：

硬件产生中断 → 驱动层中断服务函数处理，并映射为 Zephyr TX Ready 或 RX Ready → 应用层注册的回调函数被执行，处理发送和接收。

Interrupt-driven 适合小数据包、低 RAM的场景。如串口 Shell / Console 等都使用的是这一套 API。

示例代码：

static void uart_isr_callback(const struct device *dev, void *user_data)
{
    while (true) {
        uart_irq_update(dev);

        if (uart_irq_is_pending(dev) <= 0) {
                break;
        }

        if (uart_irq_rx_ready(dev)) {
                int len;
                int n;

                /* 从 RX FIFO 读取接收到的数据 */
                n = uart_fifo_read(dev, buffer, len);
        }

        if (uart_irq_tx_ready(dev)) {
                int len;
                int n;

                /* 填充 TX FIFO 发送数据 */
                n = uart_fifo_fill(dev, buffer, len);
        }
    }
}

RX 流程：

1. 初始化时，用uart_irq_callback_set()函数设置好“应用层的”中断回调函数。然后，开启uart_irq_rx_enable()，使能 RX。
2. 发生中断，进入回调函数时，先用uart_irq_update()更新中断状态；再用uart_irq_is_pending()判断是否有中断（以防是别处误调用了该回调函数）。再之后用uart_irq_tx_ready()和uart_irq_rx_ready()来判断是发送中断还是接收中断。
3. 如果是接收中断，在中断里用uart_fifo_read()循环读取，每次读取1个字节（Nordic的驱动实现是只读1个字节），直到返回值为0（表示缓存里已无数据）。

TX 流程：

1. 要发送时，先准备好要发送的数据（首地址和长度），然后uart_irq_tx_enable()开启发送中断。
2. 发生中断，进入预先设置好的回调函数时，先用uart_irq_update()更新中断状态，再用uart_irq_is_pending()判断是否有中断（以防是别处误调用了该回调函数）。再之后用uart_irq_tx_ready()和uart_irq_rx_ready()来判断是发送中断还是接收中断。
3. 如果是发送中断，说明发送器已经 ready，直接在 ISR 里调用uart_irq_tx_fill()，把前面准备好要发送的数据传入，即可发送。

以上只是一个基本逻辑的展示。如果你看 NCS 中的实际项目，会发现很多业务逻辑代码直接耦合在 uart_isr_callback 中。正如我前面说的，Zephyr 这套驱动已经是 BSP 了，应用层可以直接使用。

只需注意：

• 不要在 callback 里进行耗时的处理和阻塞行为，这里面是中断上下文。善用 msgq 和 work queue，把耗时任务转移到用户上下文。
• uart_fifo_read() 和 uart_fifo_fill()只能在这个中断 callback 函数内部调用。

通过以上流程你会发现，这个 Interrupt-driven 的方式非常依赖串口中断的优先级和速率。当 RX Ready 发生时，CPU 必须立即去 ISR 里接收数据。否则，硬件寄存器上只有 6 个字节的 FIFO，一旦没来得及处理就会 overrun 导致丢数据。

Interrupt-driven 适合处理低速率、高响应速度要求的应用。如串口 shell：键盘每按下一个按键发送一个字符，就要立刻有响应。

异步（Async）

异步 API 是本文介绍的重点，它带有 DMA，因此可以让数据传输时，不影响 CPU 的运行。

异步通常意味着开启 DMA，配置也相对来说更复杂。

主要用于大块数据、高吞吐、减少 CPU 介入、需要 RX timeout / buffer 切换。

并不是所有串口都支持 Async。例如 USB 虚拟串口就不支持。

异步发送

调用 uart_tx(dev, *buf, len, timeout)，给定首地址和长度即可，函数不阻塞。

其中的 timeout参数的时间是给流控用的，HWFC timeout 超时后通过 UART_TX_ABORTED 通知。

发送过程由驱动层和硬件自动处理。

发送完毕后，回调函数里会收到 UART_TX_DONE 事件。

注意：

1. 注意发送数据 buffer 的生命周期，不能是局部变量
2. 如果 buffer 的地址不属于 RAM 地址空间，Nordic 的驱动程序会先自动执行一个拷贝到 RAM 中的动作。因为 DMA 不支持从 RAM 以外拷贝到串口。
3. uart_tx 这个行为在软件层面是低功耗的。只要不是正在发送，就没有发送行为相关的功耗。无需显式 disable 串口。

在 DMA 传输期间，如果再次执行 uart_tx()，函数会返回-EBUSY错误码：

异步接收

异步接收是自动把数据存放到提前给定的 Buffer 中，并在传输完成后给出事件通知。如果 Buffer 满了，还会通过事件申请下一个 Buffer。

1. 用 uart_rx_enable() 来使能接收。给定 Buffer 地址、长度和 Timeout，Buffer 收满以后会产生 UART_RX_RDY 事件和 UART_RX_BUF_RELEASED 事件。
2. Timeout 是空闲超时机制。在至少收到 1 个字节之后，如果一定时间没收到数据，就会触发 Timeout，产生 UART_RX_RDY 事件。
3. Nordic 驱动会在 timeout 时停止当前 DMA transfer，因此会释放当前 Buffer，也产生 UART_RX_BUF_RELEASED 事件。
4. 应用层在收到 UART_RX_BUF_RELEASED 事件后就知道驱动层不再占用这块 buffer，下次可以把它再次分配给串口。

callback 中还会申请双 buffer。

每次接收开始时，驱动层会立即产生 UART_RX_BUF_REQUEST事件。向应用层请求第二个buffer。应用层有两个选择：

• 用 uart_rx_buf_rsp() 来设置第二个 buffer。当第一个 buffer 满时，驱动层自动开始用第二个 buffer。
• 无视这个请求。那么这次接收完毕时，串口接收会被 disable。需要再次 enable 才能开始接收。

当然，如果 buffer 1 满了，正在使用 buffer 2 继续接收时，驱动层在释放 buffer 1 的同时也会通过 UART_RX_BUF_REQUEST 去申请一块新的 buffer。

这里的 buffer，最好是静态数组定义的 buffer，而不是从 heap 中动态申请的。

在 Zephyr 中，可以用 K_MEM_SLAB_DEFINE 来非常方便地定义一组静态 buffer。这一组 buffer 长度相同，可以配置字节对齐。提供 API 来进行“申请”和“释放”。这里的申请和释放是瞬间完成的，因为它们都是静态全局数组，而不是 heap 里的动态内存。

4. 异步串口代码示例

示例代码：Jayant-Tang/learning_zephyr_serial: An example that shows how to use zephyr Async UART

异步串口的编程最复杂的是 buffer 状态的管理。

异步串口配置

prj.conf

# use RTT as console
CONFIG_USE_SEGGER_RTT=y
CONFIG_RTT_CONSOLE=y
CONFIG_UART_CONSOLE=n

# enable logging
CONFIG_LOG=y
CONFIG_LOG_BACKEND_RTT=y
CONFIG_LOG_MODE_DEFERRED=y

CONFIG_SEGGER_RTT_MODE_NO_BLOCK_SKIP=y

# use ASYNC uart API
CONFIG_SERIAL=y
CONFIG_UART_ASYNC_API=y

首先，把 console 改为RTT，防止日志和我们的串口数据混在一起。

CONFIG_SERIAL=y的作用是，使能Zephyr标准串口驱动；CONFIG_UART_ASYNC_API=y使能了异步API。这两项都是Zephyr的串口配置项，来自于${NCS}/zephyr/drivers/serial/Kconfig。

boards/<board>.conf：

CONFIG_UART_xx_ASYNC=y

# NCS v3.4.0 开始已经默认使用此实现，这个配置项不再使用
# CONFIG_UART_NRFX_UARTE_ENHANCED_RX

CONFIG_UART_xx_ASYNC=y来自于Nordic的配置${NCS}/zephyr/drivers/serial/Kconfig.nrfx。Zephyr只提供了全局的串口API选择（异步、中断、阻塞）。但是Nordic允许开发者给不同的串口使用不同的API。因此这里需要给特定的串口实例单独启用 ASYNC API。

异步串口设备树

我们并不需要额外修改设备树，直接采用默认值即可。我们这里只是给串口起一个别名，方便不同MCU平台统一代码：

/{
    aliases{
        learning-serial = &uart20;
    };
};

&uart20 {
    status = "okay";
};

至于这个串口的具体配置，我们可以直接查看编译后的完整设备树，位于build/<application_name>/zephyr/zephyr.dts：

uart0: uart@40002000 {
			compatible = "nordic,nrf-uarte";
			reg = < 0x40002000 0x1000 >;
			interrupts = < 0x2 0x1 >;
			status = "okay";
			current-speed = < 0x1c200 >;
			pinctrl-0 = < &uart0_default >;
			pinctrl-1 = < &uart0_sleep >;
			pinctrl-names = "default", "sleep";
		};

主要属性介绍：

• reg = < 0x40002000 0x1000 >：芯片自带的属性，外设的地址

• compatible = "nordic,nrf-uarte"：此处选择了 uarte 的驱动而非 uart 驱动。因此最终编译时用的代码是uart_nrfx_uarte.c而非uart_nrfx_uart.c

• status = "okay"：驱动代码自动初始化外设时，只会初始化状态为"okay"的节点。

• current-speed = < 0x1c200 >：波特率，也就是写十进制current-speed = < 115200 >

当你开启了 CONFIG_SERIAL=y，且设备树中存在 compatible = "nordic,nrf-uarte"的节点，Zephyr 就能自动找到正确的驱动代码。

选取串口实例并检查初始化状态

应用层只需要活动驱动层提前创建好的 device 结构体指针，这里展示的方法是用 aliases 别名来获取：

/* serial device */
#define UART_INST DT_ALIAS(learning_serial)
static const struct device *uart_dev = DEVICE_DT_GET(UART_INST);

因为在不同板子的设备树中，都已经选好了对应的串口：

nrf54l15dk_nrf54l15_cpuapp.overlay:

/{
    aliases{
        learning-serial = &uart20;
    };
};

nrf52840dk_nrf52840.overlay:

/{
    aliases{
        learning-serial = &uart0;
    };
};

除此之外，常见的还有用设备树节点的 node label 获取，比如：

static const struct device *uart_dev = DEVICE_DT_GET(DT_NODELABEL(uart20));

驱动层已经在 main 线程之前完成了初始化，我们应用层不需要再初始化。

应用层只需检查实例的初始化状态

if (!device_is_ready(uart_dev)) {
    LOG_ERR("device %s is not ready; exiting", uart_dev->name);
    return -ENODEV;
}

使能接收

注册异步回调函数，并开启串口接收。

#define BUF_SIZE 64
#define BUF_NUM 4
K_MEM_SLAB_DEFINE(uart_slab, BUF_SIZE, BUF_NUM, 4); // 4字节对齐

static int app_uart_init(void)
{
    int err;
    uint8_t *buf;

	if (!device_is_ready(uart_dev)) {
        LOG_ERR("device %s is not ready; exiting", uart_dev->name);
        return -ENODEV;
    }

    // 注册异步串口回调函数
	err = uart_callback_set(uart_dev, uart_callback, (void *)uart_dev);
	__ASSERT(err == 0, "Failed to set callback");

    // 申请第一块 RX Buffer
    err = k_mem_slab_alloc(&uart_slab, (void **)&buf, K_NO_WAIT);
	__ASSERT(err == 0, "Failed to alloc slab");

    // 使能串口 RX 并使用第一块 RX Buffer
    err = uart_rx_enable(uart_dev, buf, BUF_SIZE, RX_INACTIVE_TIMEOUT_US);
    if (err) {
        LOG_ERR("Failed to enable RX: %d", err);
        k_mem_slab_free(&uart_slab, buf);
        return err;
    }
    return 0;
}

接收缓存用的是 Zephyr 的 memory slab 功能。代码中用 K_MEM_SLAB_DEFINE 定义了几块静态的缓存区域，可以用allocate和free来进行内存块的分配和释放操作。相当于是一个私有的动态内存区域。在main()函数中，先取出了一块内存，然后传入rx_enable作为接收缓存。

超时时间，指的是串口空闲一定时间，没有新数据来，就直接认为接收完毕。即使DMA接收缓存还未满，也要产生空闲事件，并直接调用callback。

这个超时功能，一般情况下是用软定时器（k_timer）实现的。

但是，对于 nRF54L15 这种串口硬件本身支持超时帧中断的情况，会使用硬件本身的超时功能。这时，超时时间的最大值就是 UARTE 硬件帧中断支持的最大时间。比如 54L15 的串口，空闲帧的最大值为 10 bit 宽度，在 115200 波特率下大约为 8.9ms。因此，这种情况下设置所有超过8.9ms的时间都会被缩短到8.9ms。

串口回调

UART_RX_RDY

在回调函数中，每次接收缓存已满，或者达到了超时时间，就会产生UART_RX_RDY事件。在事件结构体中，buf是缓存的首地址，offset是本次收到的数据在缓存中的位置，len是本次收到的数据的长度。因此，本次接收到的数据的真实首地址为：

uint8_t *p = &(evt->data.rx.buf[evt->data.rx.offset]);

但是，不建议直接用上述代码进行memcpy，因为p指向的地址可能不是 4 字节对齐的。

本示例代码提供的是零拷贝（Zerp-copy）的方案，因此 UART_RX_RDY 事件中我们只记录接收数据的长度。

如果你追求简单，坚持要在这个事件内处理业务。那么要注意，函数形参evt是一个局部变量，callback 结束后会被释放。如果要提交给应用层，记得拷贝一份。

UART_RX_BUF_REQUEST

每次接收缓存满时，串口 rx 驱动代码会向应用层申请新的接收缓存，即UART_RX_BUF_REQUEST事件。这时我们从 memory slab 中分配一块新的内存给它即可。

RX 刚刚 enable 时，驱动层就会马上申请第二块 buffer。而不是等第一块 buffer 用完了再申请。因此不用担心 buffer 满的瞬间是否来得及申请下一块 buffer 的问题。

UART_RX_BUF_RELEASED

当一次 RX DMA 结束时，驱动层会告知应用层释放掉旧的接收缓存，即UART_RX_BUF_RELEASED事件。

这是在告诉我们：驱动层已经不再用这块 buffer 了。

如果应用层在这块 buffer 上的处理也结束了，那么我们就可以释放这个 buffer 了。这时我们用k_mem_slab_free()函数将其释放即可。

一般来说，UART_RX_RDY 后面就紧跟着 UART_RX_BUF_RELEASE。因此我们可以把 UART_RX_BUF_RELEASE 当作一个接收完毕的边界，用这个事件来触发应用层处理。这样应用层处理完就可以直接释放这块 buffer 了，不用再等驱动层释放。

在本工程示例代码中，就是直接通过 k_msgq 把数据丢到线程里执行。

UART_RX_STOPPED

不需要做什么

UART_RX_DISABLED

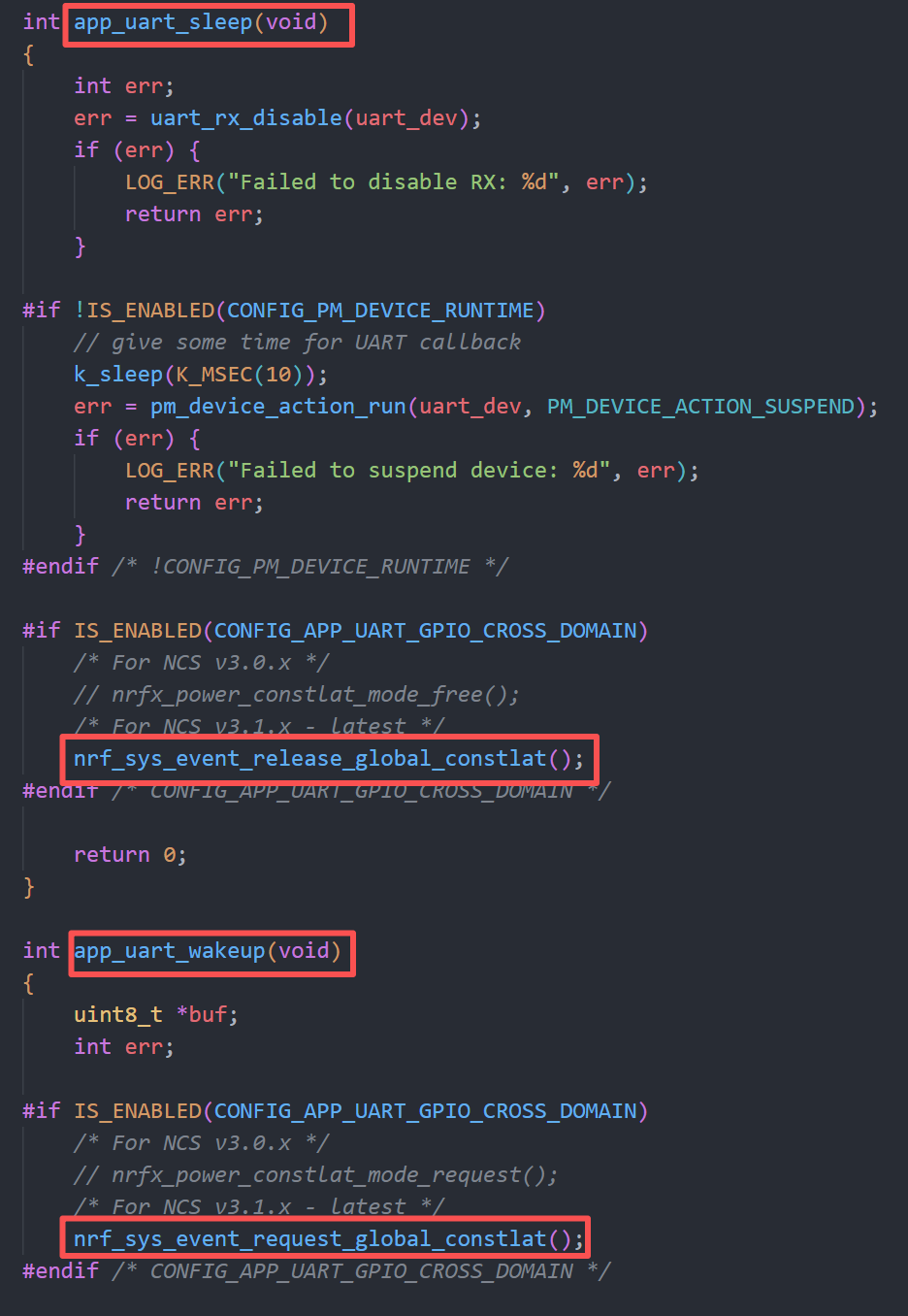

不需要做什么。但是开发低功耗功能时，如果未开启CONFIG_PM_DEVICE_RUNTIME自动低功耗，则必须在手动挂起串口前先确保 rx disable 成功，因此这里用了一个信号量。后续章节会详细介绍。

case UART_RX_DISABLED:
    LOG_INF("RX disabled");
#if !IS_ENABLED(CONFIG_PM_DEVICE_RUNTIME) && !IS_ENABLED(CONFIG_UART_ASYNC_ADAPTER)
    k_sem_give(&rx_disabled_sem);
#endif
	break;

但是正常情况下CONFIG_PM_DEVICE_RUNTIME都是要开着的，所以这里什么都不用做。

UART_TX_DONE

在 DMA 传输期间，如果再次执行 uart_tx()，函数会返回-EBUSY错误码。

因此，应用层可以增加一个信号量来阻塞等待 UART_TX_DONE 事件，等上一次发送完毕后，再执行自己的发送。

注意，这里说的阻塞（Blocking）语义和前面的 串口阻塞（Polling）API不是同一个含义。

• 阻塞（Polling）API 会让 CPU 一个一个字节地把数据从 RAM 搬运到 UART 寄存器，把 CPU 阻塞在哪里。
• 用信号量进行阻塞（Blocking），是 RTOS 的概念，只会阻塞当前线程。CPU 仍然可以切换到其他线程，直到当前线程等待完毕。

UART_TX_ABORTED

一般不需要做什么。但如果你设计了 TX 阻塞信号量，那么这里也需要释放这个信号量。

串口接收线程

接收线程阻塞等待k_msgq，然后调用应用层的 callback 处理数据。

由于本示例代码是把 UART_RX_BUF_RELEASE 当作接收完毕的边界，因此这里是应用层+驱动层都不再使用这个 buffer 了。可以释放掉：

static void app_uart_rx_thread()
{
    struct uart_rx_packet packet = {0};
    int err;

    while(1) {
        err = k_msgq_get(&rx_queue, &packet, K_FOREVER);
        if (err) {
            LOG_ERR("Failed to get packet from RX queue");
            continue;
        }

        LOG_HEXDUMP_INF(packet.block->buf, packet.len, "RX packet:");

        /* The callback receives a borrowed pointer and must not retain it. */
        if (user_callback == NULL) {
            LOG_WRN("No user callback registered for RX packets");
            packet.block->valid_end = 0;
            k_mem_slab_free(&uart_slab, packet.block);
            continue;
        }
        user_callback(packet.block->buf, packet.len);

        packet.block->valid_end = 0;
        k_mem_slab_free(&uart_slab, packet.block);

    }
}

串口发送

增加了一个阻塞等待的信号量。这样确保任意线程调用这个发送函数，数据都能正常排队发出，而不是返回 BUSY。

int app_uart_tx(const uint8_t *byte, size_t len)
{
    int err;

    if (k_is_in_isr()) {
        LOG_WRN("TX cannot be called from ISR");
        return -EWOULDBLOCK;
    }

    if (byte == NULL || len == 0) {
        LOG_WRN("Invalid TX parameters");
        return -EINVAL;
    }

    err = k_mutex_lock(&tx_mutex, K_FOREVER);
    if (err) {
        return err;
    }

    /* Remove a stale completion signal before starting a new transfer. */
    while (k_sem_take(&tx_done, K_NO_WAIT) == 0) {
    }

    tx_result = -EINPROGRESS;
    err = uart_tx(uart_dev, byte, len, 0);
    if (err == 0) {
        err = k_sem_take(&tx_done, K_FOREVER);
        if (err == 0) {
            err = tx_result;
        }
    }

    k_mutex_unlock(&tx_mutex);
    return err;
}

main.c

通过app_uart_rx_cb_register()注册回调函数。当串口收到数据时，回调函数会在RX线程中被执行。

收到的串口数据是字节流而不是包。因此通过有限状态机实现了串口数据流解包函数，以连续的CRLF（\r\n）为分界，进行数据的解包。

在 main 函数中通过消息队列进行回环发送。

要发送数据时，执行app_uart_tx()。此函数会阻塞当前线程，因此不能在 ISR 中调用。

硬件连接

Nordic开发板的串口0默认GPIO都是在板子上直接连接到Jlink上，然后Jlink把串口转发到USB上，因此电脑上看到的是Jlink的USB串口。

右上角开关，nRF Only是只给单片机核心电路供电，外围LED、Jlink等都不供电，用于测量功耗。因此应该拨到DEFAULT档位。

板载Jlink，USB插左边即可。左下角电源开关打开。

异步串口代码运行

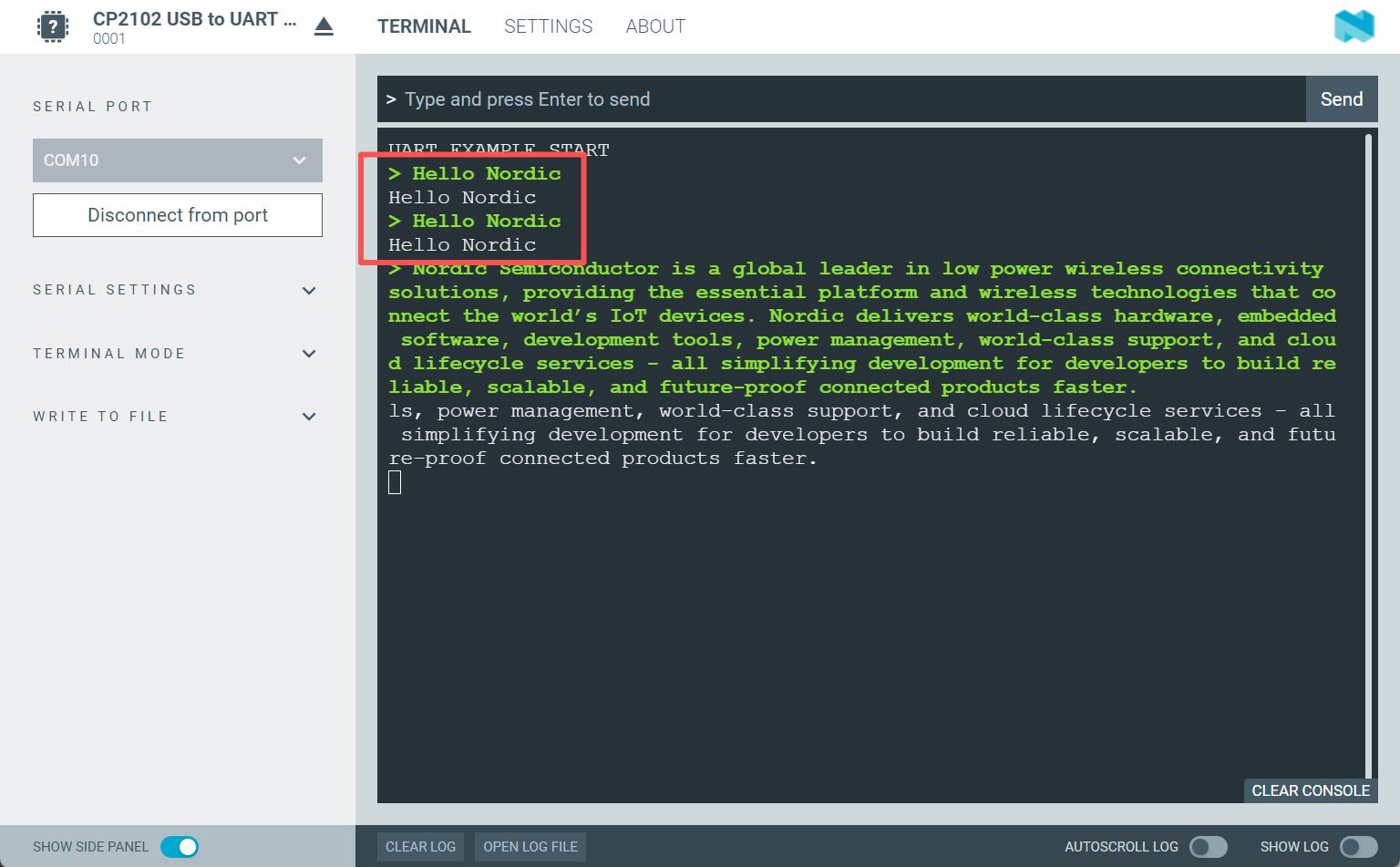

烧录好程序后，分别打开RTT和串口。从串口发送hello（包含回车+换行），串口就会把hello回环打印出来。并且RTT的日志中会显示收到了7字节，发送了7字节：

• 不要用VS Code里面nRF插件提供的这个串口终端。在里面按下回车不是\r\n，无法形成完整数据包。可以用nRF Connect for Desktop里面的串口助手。
• 如果是52840，前面设置了1s超时，hello就会在发送后1s回环打印出来。如果是54L15，不采用这个超时，而是采用空闲帧中断，hello会在1023个bit时间内打印出来（约8.9ms）。

如果一次性发送大量数据，则我们可以看到产生了多个接收完毕中断。由于我们的CONFIG_APP_UART_RX_DMA_BLOCK_SIZE设置的是64，因此每收到64字节，串口驱动就会重新申请一块新的内存。

而应用层main.c 中，已经实现了解包函数，因此最终是按照一整包回环发送回来的。

5. 休眠与串口低功耗

要实现系统低功耗的本质就两件事：

• CPU在无事可做时进入low-power standby状态（ARM的WFE指令或者WFI指令）。
• 除了CPU以外的外设，不使用时，直接disable

前者是Zephyr自带的功能，当IDLE线程之外的其他线程都阻塞等待或sleep时，IDLE线程会自动让CPU进入低功耗休眠模式。之后，CPU被RTC或者串口、GPIO等中断唤醒时，会自动向后执行代码。

后者就是需要代码来控制，在不用的时候把串口关掉。

除了System ON状态的CPU IDLE之外，Nordic还支持System OFF，直接关闭CPU和所有外设。可以称之为深度睡眠。这种情况只能被GPIO或reset pin唤醒（54系列也可以被GRTC唤醒）。并且唤醒后必定从reset handler开始执行。

Zephyr设备电源管理（PM_DEVICE）

Zephyr的外设是被驱动程序自动初始化的，这发生在main()函数之前。因此我们基本上看不到Zephyr驱动提供init或者uninit这种函数。因为我们不需要在应用层初始化或者关闭某个外设。

取而代之的是Zephyr提供了一套电源管理机制，需要使能:CONFIG_PM_DEVICE=y。可以操作每个外设的device指针，使其挂起或者恢复。

比如说，用串口打印日志时，这个串口是被console驱动管理的。console并没有开放API给应用层开启或者关闭串口。但是，应用层可以用Zephyr的设备电源管理来控制这个串口：

#include <zephyr/device.h>
#include <zephyr/devicetree.h>
#include <zephyr/pm/device.h>
const struct device *console_dev = DEVICE_DT_GET(DT_CHOSEN(zephyr_console));

	// 关闭串口
    pm_device_action_run(console_dev, PM_DEVICE_ACTION_SUSPEND);
	...

    // 打开串口
    pm_device_action_run(console_dev, PM_DEVICE_ACTION_RESUME);
	...

休眠时，首先Zephyr驱动会负责把外设本身关闭。其次，Zephyr驱动还会把外设分配的GPIO配置成提前预设好的Sleep模式，也就是设备树里预设好的模式：

&uart0 {
    status = "okay";
    current-speed = <115200>;
    /delete-property/ hw-flow-control;
    zephyr,pm-device-runtime-auto;
	pinctrl-0 = <&uart0_default>;
	pinctrl-1 = <&uart0_sleep>;
	pinctrl-names = "default", "sleep";
};

// write pinctrl again to remove RTS and CTS pin
&pinctrl {
    uart0_default {
        group1 {
			psels = <NRF_PSEL(UART_TX, 0, 6)>;
		};
		group2 {
			psels = <NRF_PSEL(UART_RX, 0, 8)>;
			bias-pull-up;
		};
    };

    uart0_sleep {
        group1 {
			psels = <NRF_PSEL(UART_TX, 0, 6)>,
				<NRF_PSEL(UART_RX, 0, 8)>;
			low-power-enable;
            // bias-pull-up;
		};
    };
};

当你想控制串口空闲态是低电平还是高电平时，就是在pinctrl的sleep引脚组配置。

我们可以看出，PM_DEVICE的设计目标是提供API，让应用层负责管理外设的开启或者关闭。

Zephyr运行时设备电源管理

Zephyr还提供了自动的外设功耗管理，即PM_DEVICE_RUNTIME。需要通过CONFIG_PM_DEVICE_RUNTIME=y开启。

这种情况下，就不需要应用层来控制外设的开关了。每次应用层要操作外设时，驱动层会利用PM子系统对引用计数+1；操作完毕后，引用计数-1。当引用计数等于0时，PM子系统会负责执行 PM_DEVICE_ACTION_SUSPEND 或者 PM_DEVICE_ACTION_RESUME。

除了要开启CONFIG_PM_DEVICE_RUNTIME=y之外，还要给对应的设备初始化运行时电源管理的功能，以下两种方法二选一：

• 给对应的device执行pm_device_runtime_enable()
• 在设备树节点内增加一条zephyr,pm-device-runtime-auto;的属性。

例程低功耗代码解析

app_uart.c里面提供了两个休眠相关的函数：

int app_uart_sleep(void)
{
    int err;

#if !IS_ENABLED(CONFIG_PM_DEVICE_RUNTIME) && !IS_ENABLED(CONFIG_UART_ASYNC_ADAPTER)
    k_sem_reset(&rx_disabled_sem);
#endif

    err = uart_rx_disable(uart_dev);
    if (err) {
        LOG_ERR("Failed to disable RX: %d", err);
        return err;
    }

#if !IS_ENABLED(CONFIG_PM_DEVICE_RUNTIME) && !IS_ENABLED(CONFIG_UART_ASYNC_ADAPTER)
    err = k_sem_take(&rx_disabled_sem, K_MSEC(RX_DISABLE_TIMEOUT_MS));
    if (err) {
        LOG_ERR("Timed out waiting for RX disabled: %d", err);
        return err;
    }

    err = pm_device_action_run(uart_dev, PM_DEVICE_ACTION_SUSPEND);
    if (err) {
        LOG_ERR("Failed to suspend device: %d", err);
        return err;
    }
#endif /* !CONFIG_PM_DEVICE_RUNTIME */

    return 0;
}

int app_uart_wakeup(void)
{
    uint8_t *buf;
    int err;

#if !IS_ENABLED(CONFIG_PM_DEVICE_RUNTIME) && !IS_ENABLED(CONFIG_UART_ASYNC_ADAPTER)
    err = pm_device_action_run(uart_dev, PM_DEVICE_ACTION_RESUME);
    if (err) {
        LOG_ERR("Failed to resume device: %d", err);
        return err;
    }
#endif /* !CONFIG_PM_DEVICE_RUNTIME */

    err = k_mem_slab_alloc(&uart_slab, (void **)&buf, K_NO_WAIT);
    if (err) {
        LOG_ERR("Failed to allocate RX buffer: %d", err);
        return err;
    }

    err = uart_rx_enable(uart_dev, buf, BUF_SIZE, RX_INACTIVE_TIMEOUT_US);
    if (err) {
        LOG_ERR("Failed to enable RX: %d", err);
        k_mem_slab_free(&uart_slab, buf);
        return err;
    }
    return 0;
}

CONFIG_PM_DEVICE_RUNTIME=n的情况

休眠时：

1. 首先，调用uart_rx_disable()：这会清理Zephyr中所有与UART_RX有关的资源（定时器、buffer等）。
2. 用信号量等待UART_RX_DISABLED事件（超时5ms）：当串口驱动的RX真正被关闭（DMA停止、定时器停止），回调函数中会在UART_RX_DISABLED事件下释放此信号量，代表RX成功关闭。
3. 最后pm_device_action_run(uart_dev, PM_DEVICE_ACTION_SUSPEND)，从 Zephyr 驱动的层面挂起串口。硬件上，这代表 UART 外设被 disable 掉。

恢复时：

1. 先pm_device_action_run(uart_dev, PM_DEVICE_ACTION_RESUME)恢复串口
2. 然后按照正常流程申请RX buffer并开启RX

CONFIG_PM_DEVICE_RUNTIME=y 的情况

开关 RX 时，会自动加减引用计数（Usage Count）；开始发送时，引用计数+1，发送完毕时，引用计数-1。
因此，只需调用uart_rx_disable()，满足 “RX disable” 且 “当前没有 TX 行为”，PM Runtime 模块就会自动调用pm_action_xxx()函数来挂起串口。应用层就无需另外控制了。

补充：对于SPI/QSPI主机、I2C主机等场景，所有通信一定由主机发起，它们的 Zephyr 驱动基本上都支持CONFIG_PM_DEVICE_RUNTIME=y。

只需在对应的设备树节点中添加：zephyr,pm-device-runtime-auto;就能启用。在传输（transport）前后，PM Runtime 模块会自动 Resume/Suspend 来进行功耗控制。

并且这个是多线程安全的，如果有多个软件模块都用到了这个外设，一定会在引用计数（Usage Count）减为0的时候才会挂起外设。

实测串口低功耗休眠功能

本工程是否开启CONFIG_PM_DEVICE_RUNTIME没有影响，结果相同。

nRF52840DK连接方式：

nRF54L15DK连接方式：

52840DK：

• 按button1进入休眠
• 按button2退出休眠

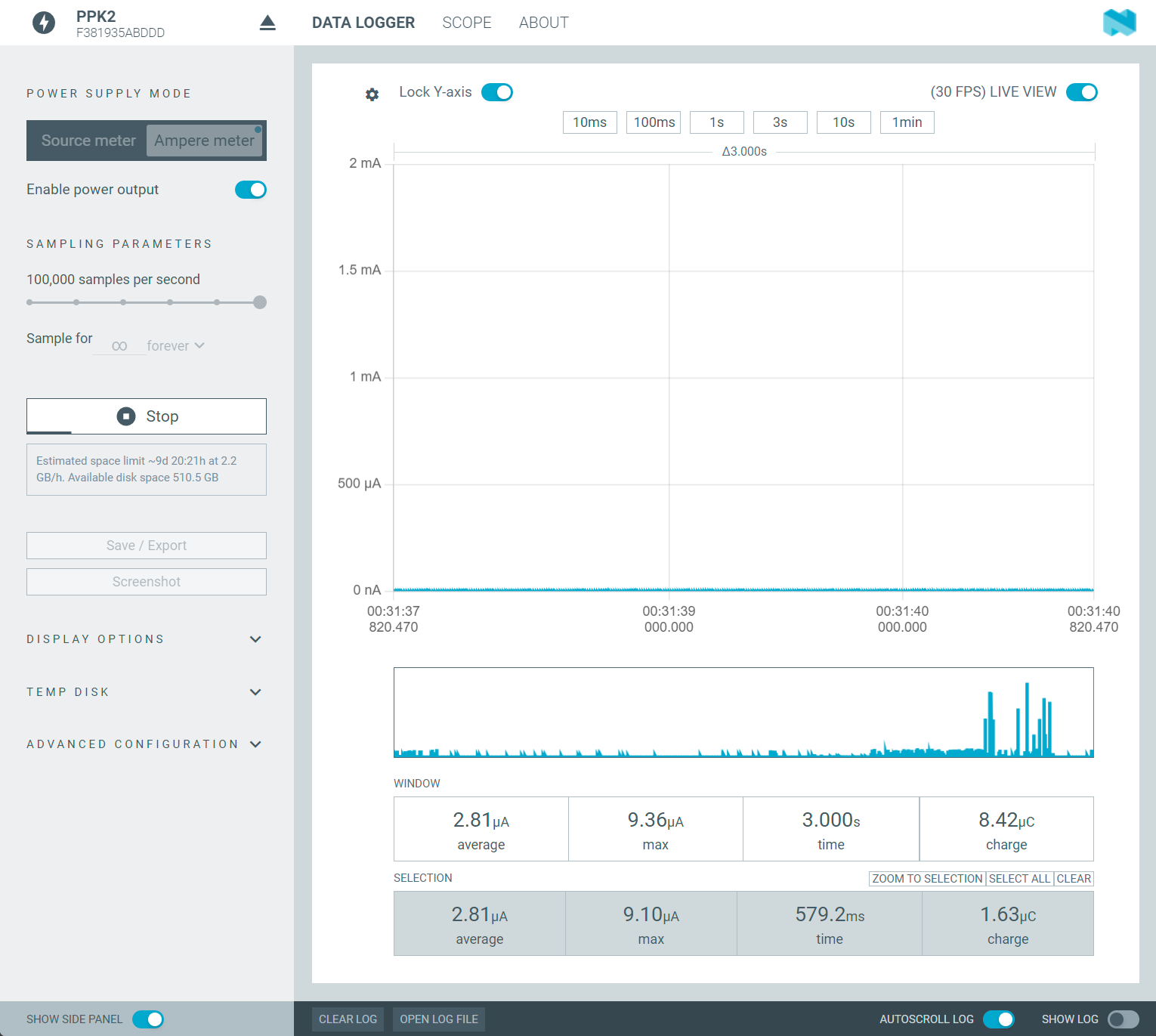

功耗：

注：52840手册标注system ON, CPU IDLE的电流为2.35uA

54L15DK：

• 按button0进入休眠
• 按button1退出休眠

功耗：

注：54L15手册标注，3V条件下，System ON, Wake on pin, 256 KB RAM retained情况下CPU IDLE的电流为3uA.

6. nRF54系列GPIO跨域使用

电源时钟域

以nRF54L15为例：

nRF54系列片上有多个电源时钟域：

• MCU Power Domain：时钟频率最高（128MHz），拥有高速外设（SPI 32MHz）和高速GPIO（P2）
• RADIO Power Domain：射频外设以及无线协议栈所需的外设，无GPIO
• PERI Power Domain：主要的低功耗外设域，有大量低功耗外设，对应GPIO P1
• LP Power Domain：低功耗外设域，和PERI PD相比，其时钟和MCU PD是异步的。可以在其他电源域都休眠的情况下，LP PD仍能保持工作，从而低功耗唤醒系统其余部分。对应GPIO P0

在每个时钟域内部，外设基本上可以任意选取GPIO使用，就像nRF52系列一样。

GPIO跨域引脚选择

我们会发现 PERI PD 中需要GPIO的外设非常多，而 MCU PD 中需要 GPIO 的外设非常少。这会导致有时候 GPIO P1 上的引脚数量不够用，而 GPIO P2 上的引脚有空余。

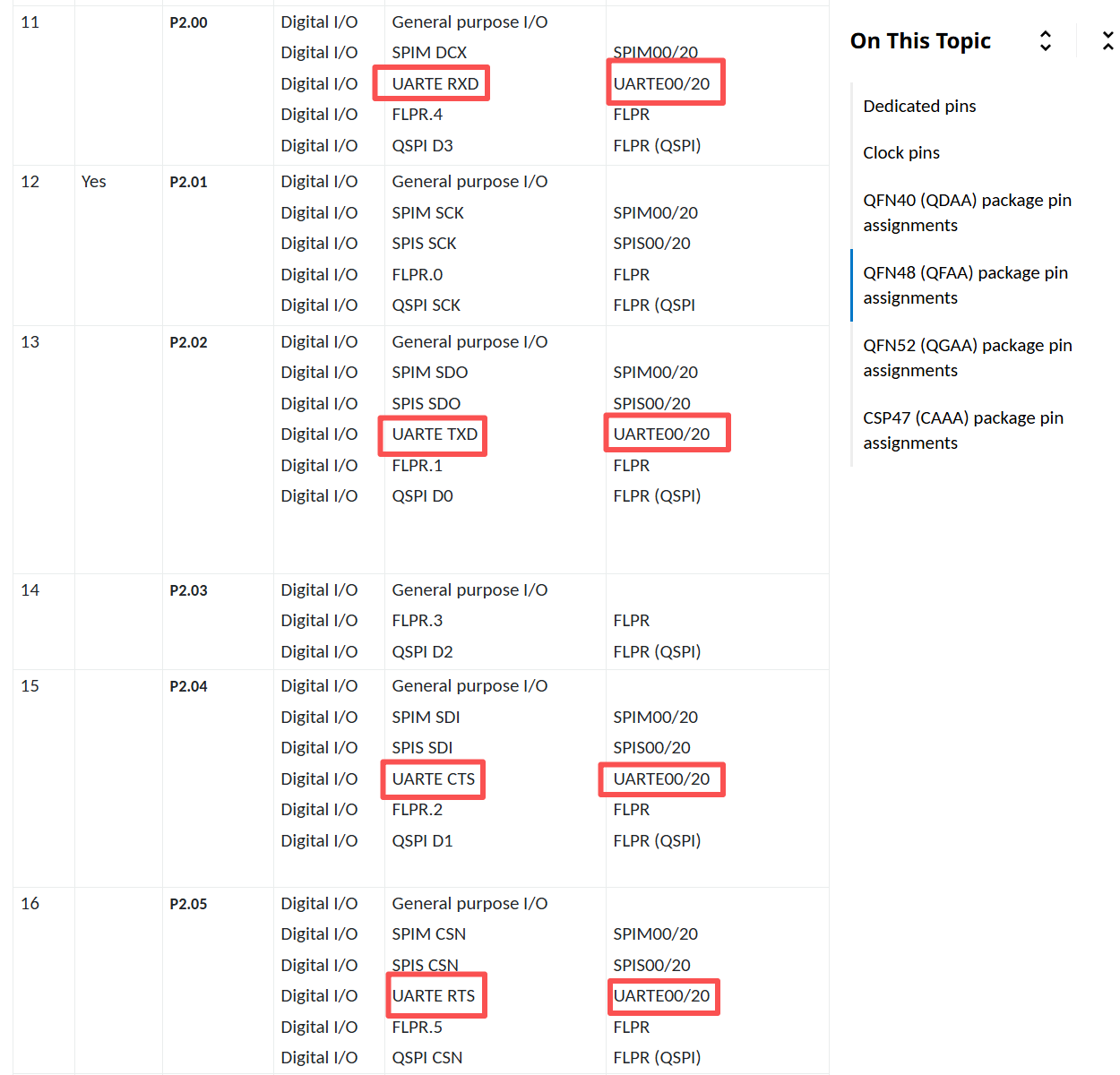

因此，nRF54 系列允许一部分PERI PD的外设使用 MCU PD 的 P2 口，即跨域使用。这种情况下，需严格按照 datasheet 中规定的引脚分配，例如：

nRF54系列跨域的其他要求：

1. 注意SPI/I2C等外设的时钟信号需要特别选择标注为clock pin的引脚，见nRF54L15 - Clock pins。UART不需要clock pin。
2. GPIO P2没有输入中断的能力

GPIO跨域软件配置

跨域使用时，还需要显式配置CPU的电源模式为Constant Latency。

System ON模式下，有两个子电源模式：

• Constant Latency ：确保所有PPI响应时间和CPU唤醒延迟为固定值，且最短
• Low-power：自动以最低功耗状态运行，但PPI响应时间和CPU唤醒时间可能会变化。Low-power是默认模式。

其中Constant Latency模式。需要在idle状态下保持部分寄存器，功耗略高。

原始文档：nRF54L pin mapping

首先开启配置：

CONFIG_NRF_SYS_EVENT=y

然后，在需要Constant Latency模式的代码部分，申请此电源模式：

#include <nrf_sys_event.h>

int main(void)
{
        /* Request constlat. The API is reference counted. */
        nrf_sys_event_request_global_constlat();

        /* Use peripherals which have pins mapped across power-domains */

        /* Release constlat */
        nrf_sys_event_release_global_constlat();

        return 0;
}

这个API采用的是“引用计数器”。也就是说有多个线程同时申请此模式时，usage+1；释放此模式时，usage-1。只要usage不为0，那么CPU就会处于Constant Latency电源模式。

注：以上介绍的是NCS v3.1.x之后的最新API。

NCS v3.0.x需要使用以下API：

CONFIG_NRFX_POWER=y

#include <nrfx_power.h>


int main(void)
{
        /* Request constlat. The API is reference counted. */
        nrfx_power_constlat_mode_request();

        /* Use peripherals which have pins mapped across power-domains */

        /* Release constlat */
        nrfx_power_constlat_mode_free();

        return 0;
}

例程测试

在我的例程中也有跨域使用的案例。

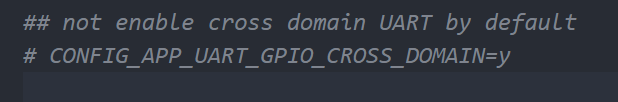

首先把prj.conf中注释的配置打开：

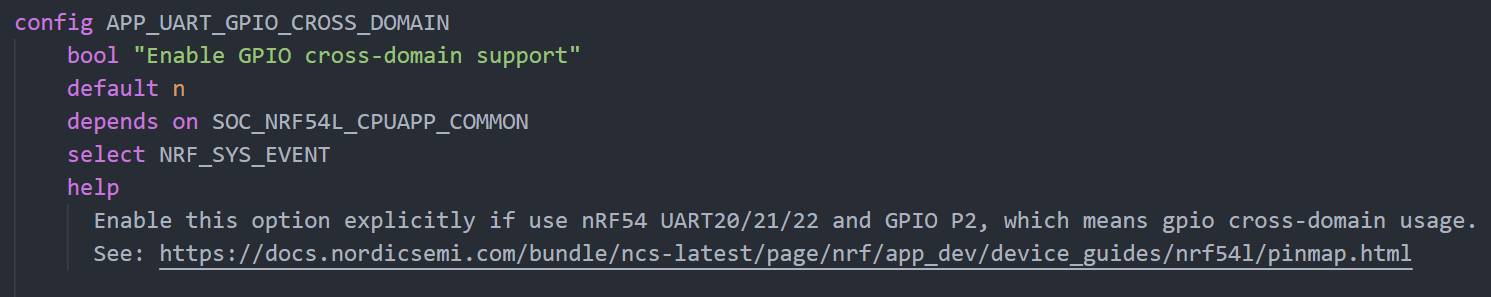

开发者需要明确的知道自己正在使用跨域GPIO，因此我做了一个应用层配置项：

开启CONFIG_APP_UART_GPIO_CROSS_DOMAIN=y之后，会自动通过select的方式连锁开启CONFIG_NRF_SYS_EVENT=y

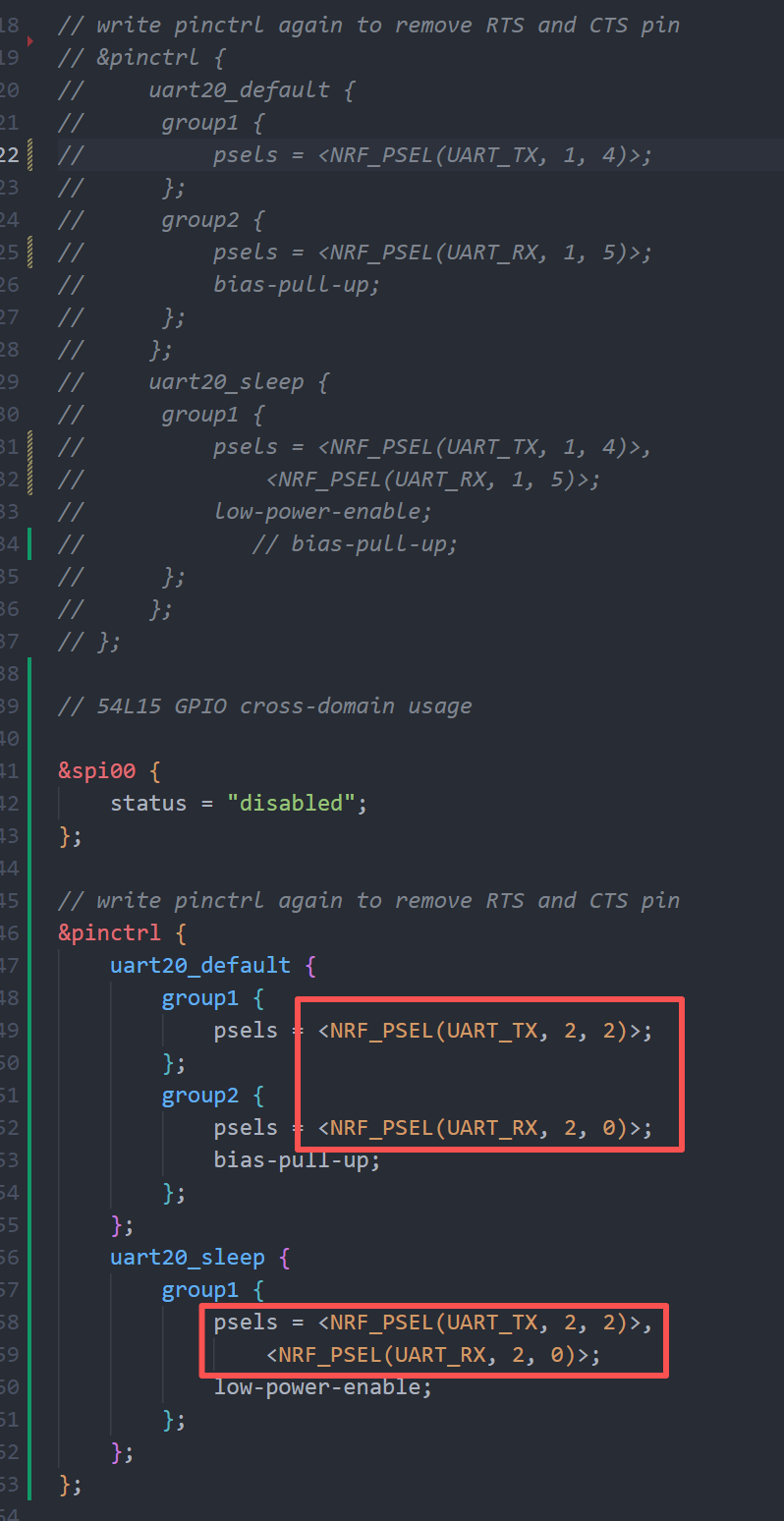

然后在boards/nrf54l15dk_nrf54l15_cpuapp.overlay中，注释掉原本的引脚分配，并把跨域的引脚分配打开：

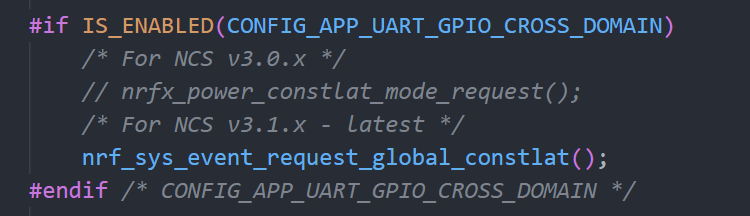

实际代码在刚初始化完毕时就开启了Constant Latency，并在后续根据按钮情况开启或关闭：

重新编译，软件部分就完成了。

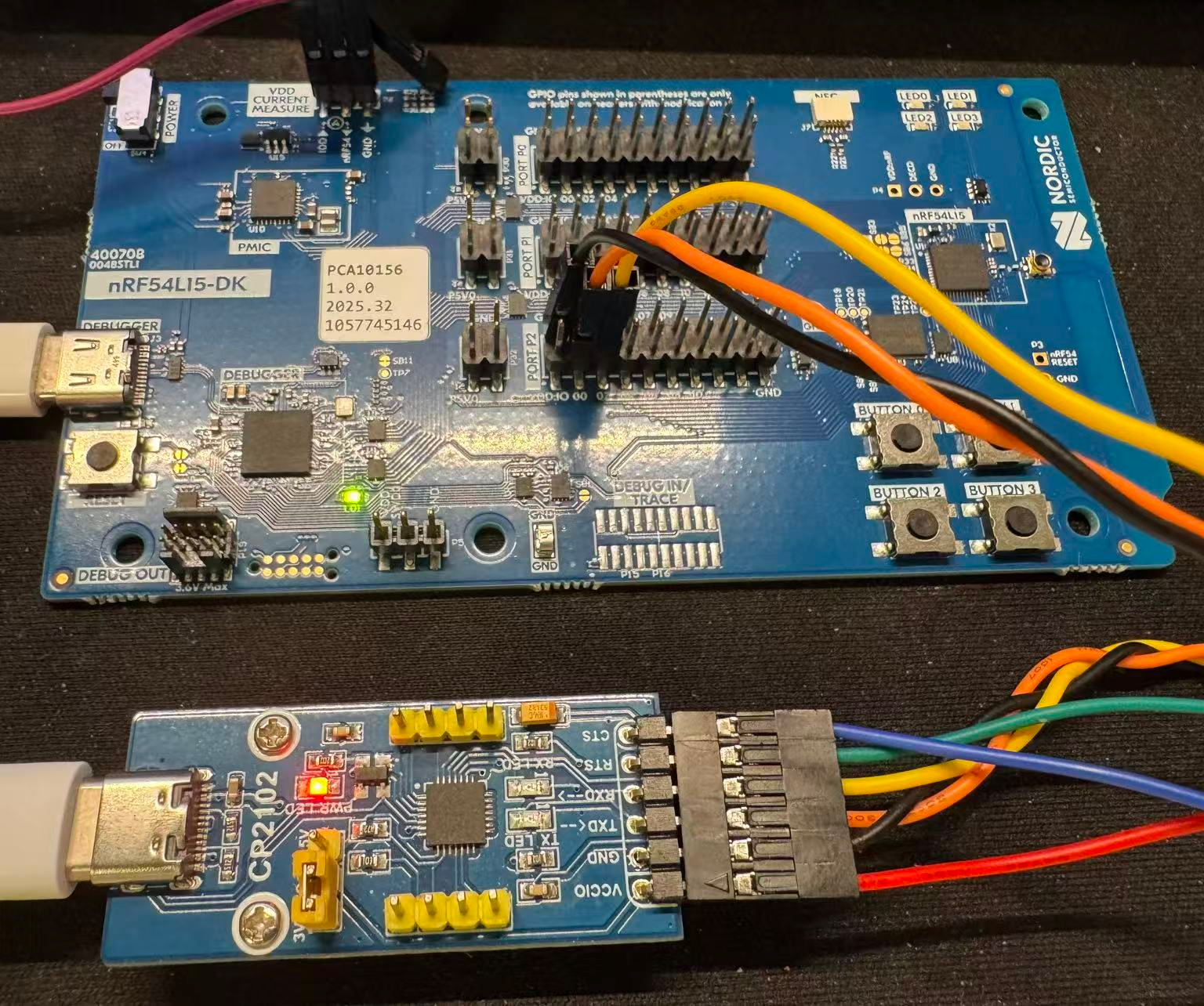

至于硬件部分，由于P2.0-P2.5在开发板上被分配给了外部Flash，因此需要一定调整：

对于较老的开发板（如0.9.1, 0.9.2），需要割开SPI Flash附近的焊盘。

对于最新的开发板（1.0.0），是 Interface MCU（也就是J-Link Debugger）来控制电子开关。通过nRF Connect for Desktop中的Board Configurator控制：

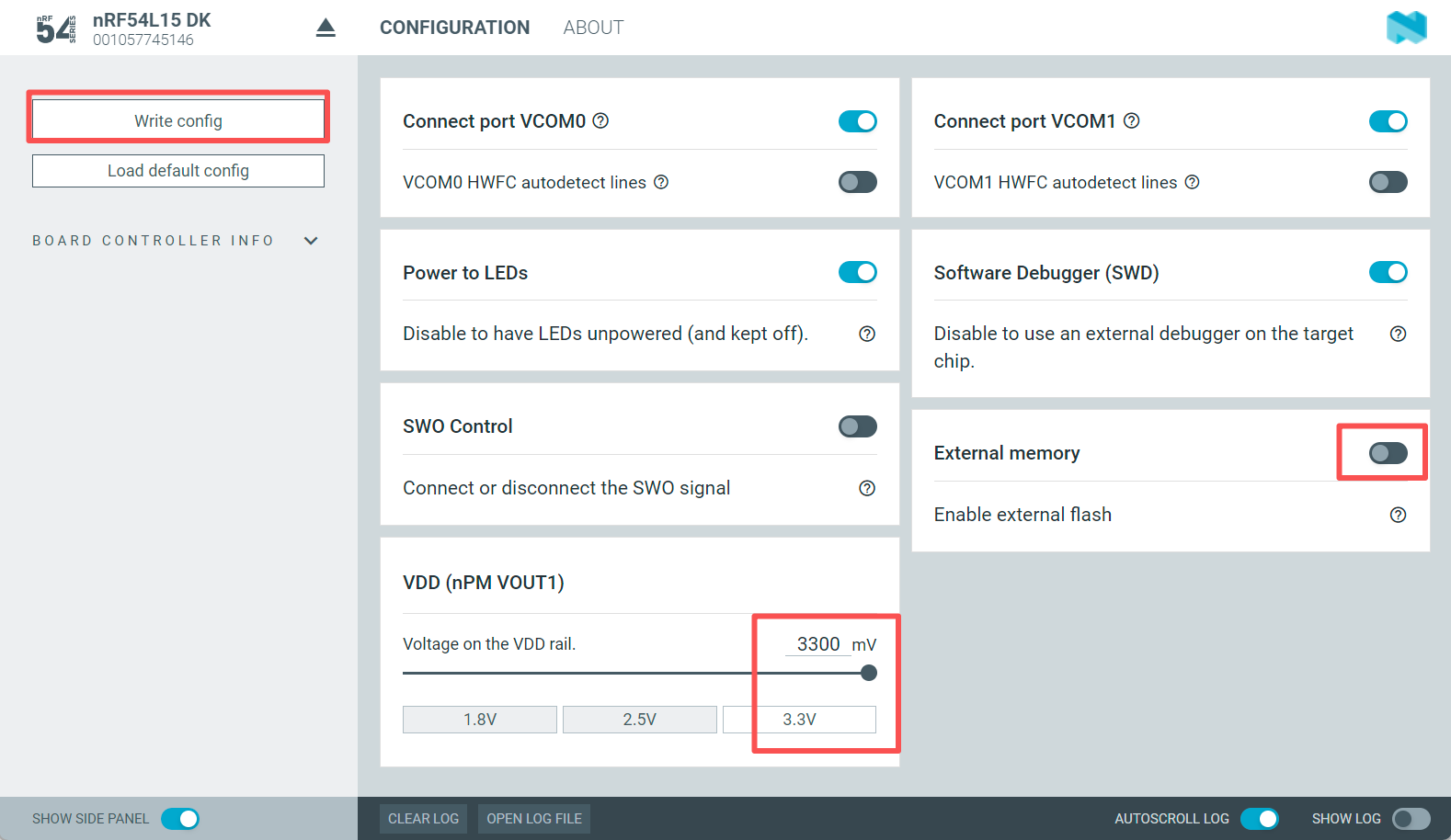

首先把外部存储器（External Memory）关掉；然后把GPIO电源改为3.3V，因为我们修改了串口引脚，就不能继续使用 J-link 自带的USB转串口了。

配置完毕后一定要写入配置，然后一定要退出Board Configurator，否则功耗测量会有问题。

测试：

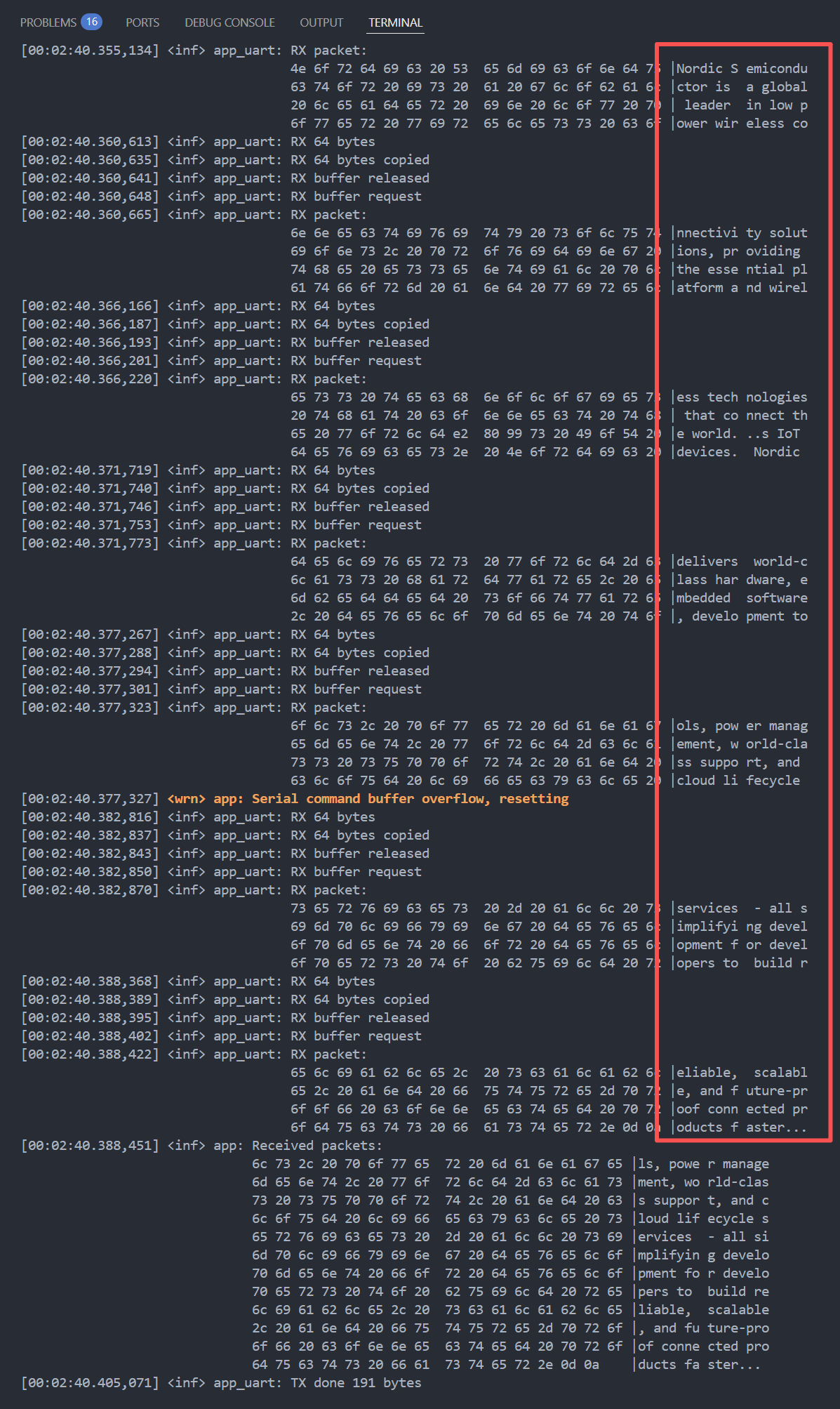

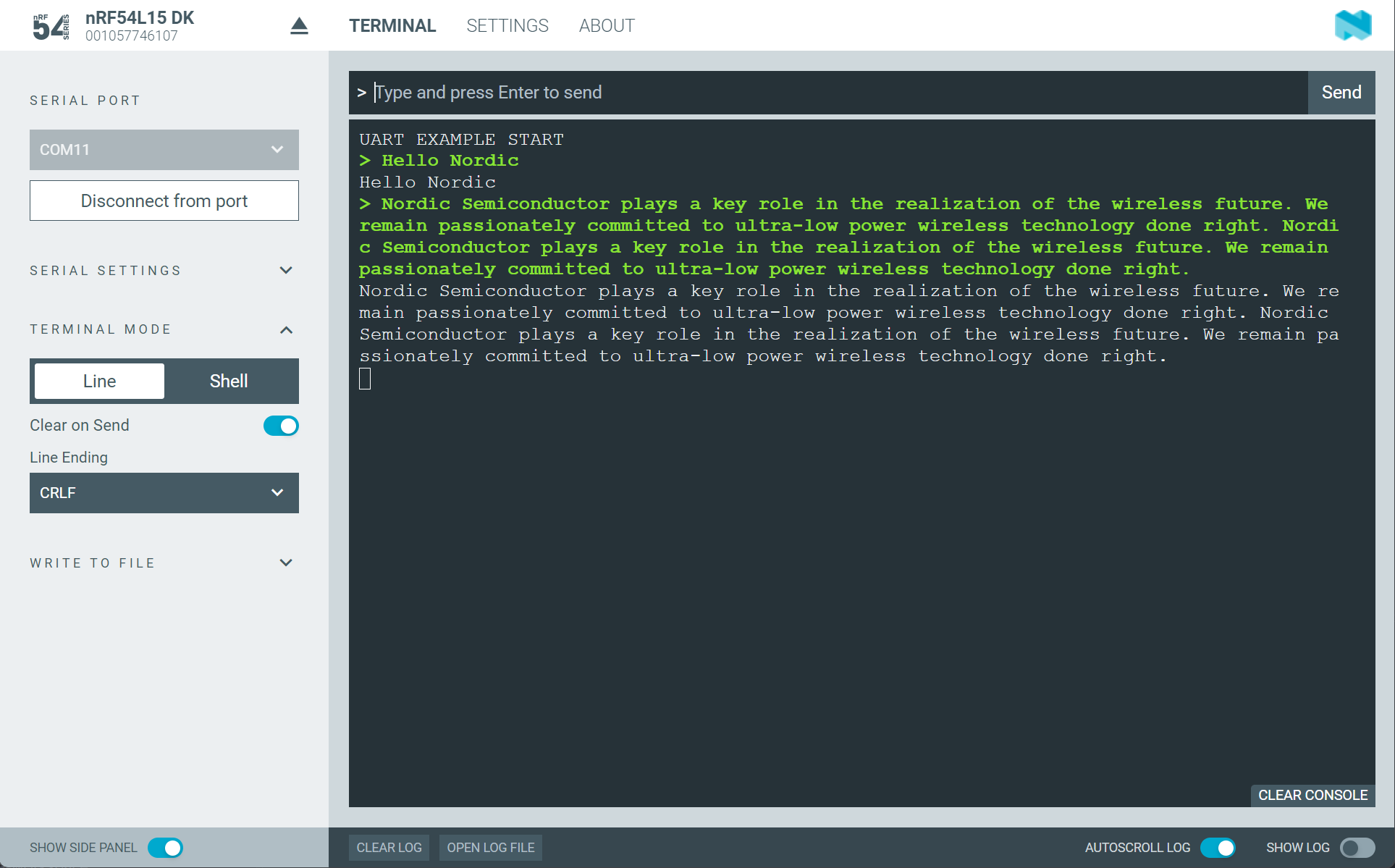

功能正常回环，目前 main 中解析一个 buffer 最少是 1024。

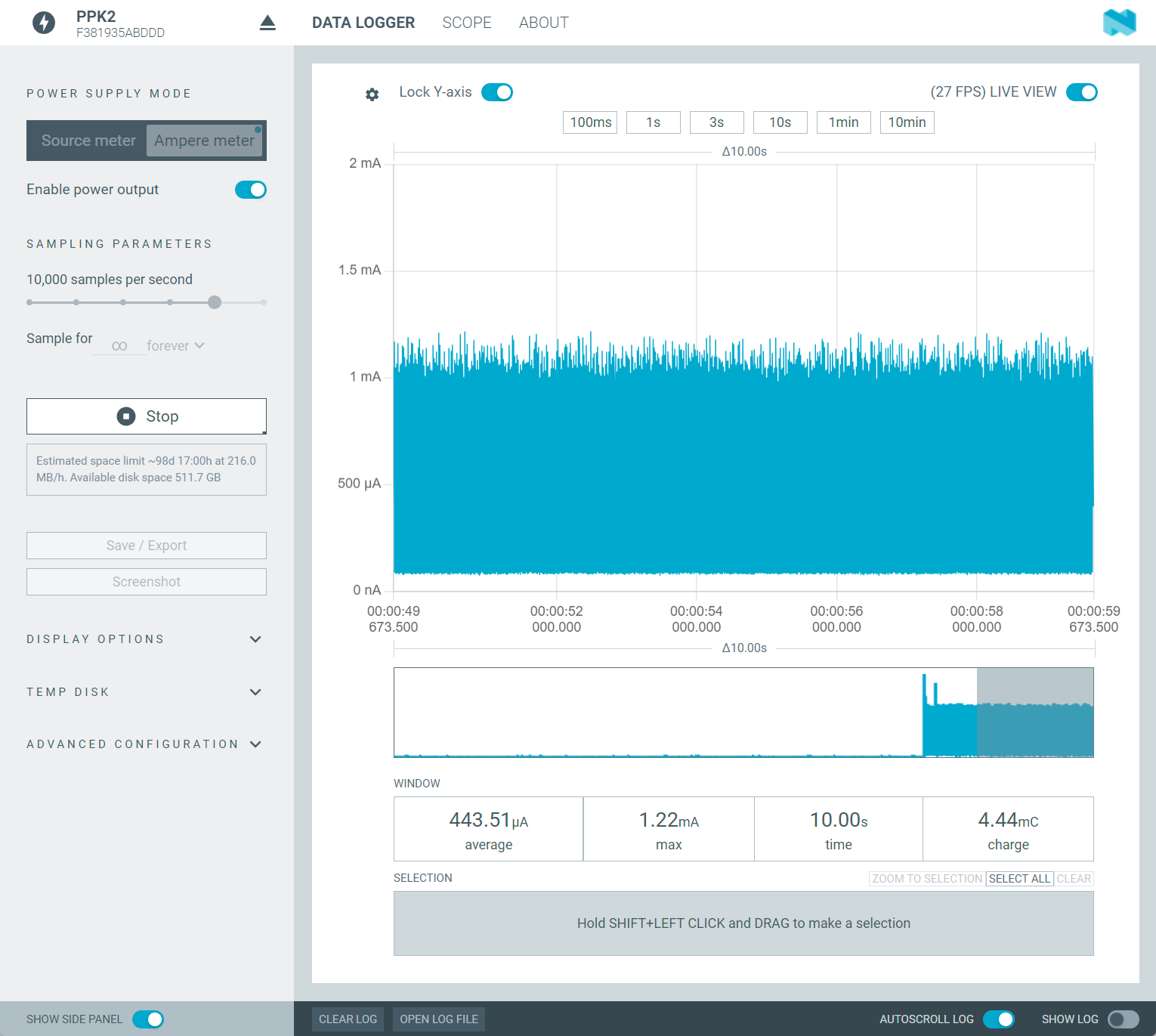

RX 接收开启时，54L15 跨域使用功耗约为 400uA，比前面章节测得不跨域使用（150uA）要高250uA：

串口休眠时，无变化（因为代码里在关闭串口时也关闭了constant laytency模式）：

7. USB CDC ACM 串口（USBD Stack Next）

前面介绍了硬件串口的异步API，接下来我们介绍USB CDC ACM串口。

由于nRF54L15 不带 USB，后续用 nRF52840DK 继续。你也可以选择 nRF54LM20DK，nRF5340DK，nRF52833DK 等。

仍然使用之前的 GitHub 项目。应用层代码无需改动，只需修改一些配置就可以把前面的异步串口代码变为USB CDC ACM串口代码。

示例代码：Jayant-Tang/learning_zephyr_serial: An example that shows how to use zephyr Async UART

编译USB串口例程

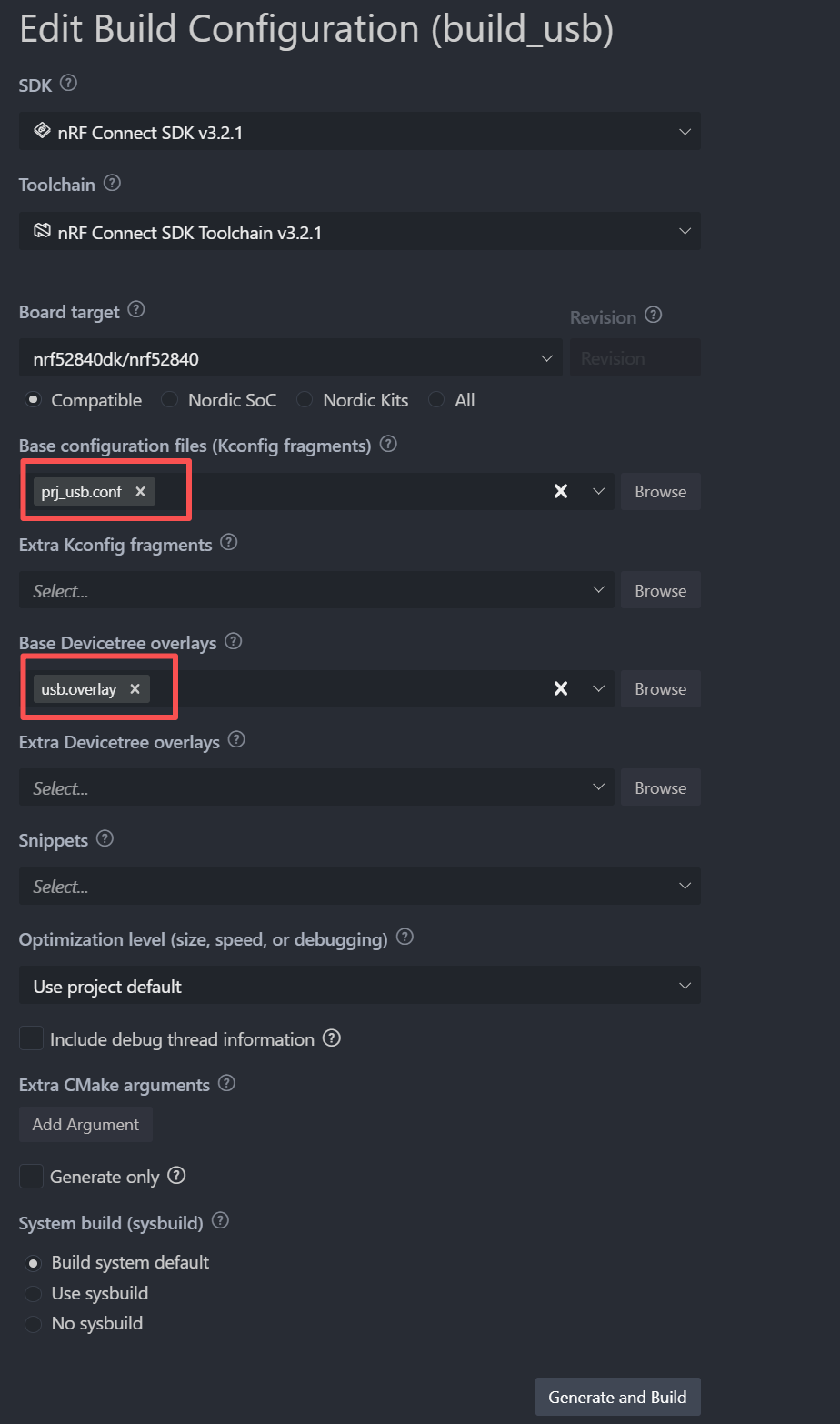

编译时选好配置文件和设备树：

或者用命令编译：

west build -d build_usb -p -b nrf52840dk/nrf52840 --sysbuild -- -DCONF_FILE="prj_usb.conf" -DEXTRA_DTC_OVERLAY_FILE="boards/nrf52840dk_nrf52840.overlay" -DDTC_OVERLAY_FILE="usb.overlay"

或者用命令编译：

west build -p -d build_usb -b nrf52840dk/nrf52840 -- -DCONF_FILE="prj_usb.conf" -DDTC_OVERLAY_FILE="usb.overlay"

运行并测试USB串口

左侧是Jlink USB，下方是nRF52840的USB Device接口。在串口助手里选中USB串口：

可以看到功能和前面的异步串口完全相同：

代码解析

1) USB CDC ACM 设备树

在usb.overlay中，有如下配置：

/{
    aliases {
        my-usb-serial = &usb_serial0;
    };
};

&zephyr_udc0 {
    status = "okay";
	usb_serial0: cdc_acm_uart0 {
		compatible = "zephyr,cdc-acm-uart";
        status = "okay";
	};
};

这里我们给 usbd 节点新增了一个子节点/soc/usbd@4002700/cdc_acm_uart0，并且也给其添加了一个label：usb_serial0。

这就是后续我们要操作的“异步串口”。

2) USB CDC ACM 配置

在prj_usb.conf中，和prj.conf相比增加了以下内容：

# enable USB Device Next Stack
CONFIG_USB_DEVICE_STACK_NEXT=y
CONFIG_USBD_CDC_ACM_CLASS=y

CONFIG_APP_USB=y

前两项开启了 Zephyr USB Device Stack (Next) 和对应的 USB CDC ACM 类。

注：老的USB协议栈将被废弃，开启方式为CONFIG_USB_DEVICE_STACK=y。

Next 协议栈与 Legacy 协议栈的区别：

• Next 支持 USB High Speed (480MHz)，而 Legacy 只支持 Full-Speed（12MHz）。nRF54LM20/54H20 等需要Next栈来支持HS-USB。
• Legacy stack 通过大量的 Kconfig 选项进行配置（如 CONFIG_USB_DEVICE_MANUFACTURER、CONFIG_USB_DEVICE_PID 等）；Next stack 的设备标识符通过代码API配置，而HID 实例通过 Devicetree 节点配置
• Next 可在运行时注册多个 class/function 实例，支持多控制器、Full/High-Speed，并提供 HID、CDC ACM、MSC、Audio、UVC 等内建类

最后一项是我自己写的一个软件模块，通过 Kconfig 定义了一个开关。只要开启就会导入USB相关代码。

3) 异步串口代码

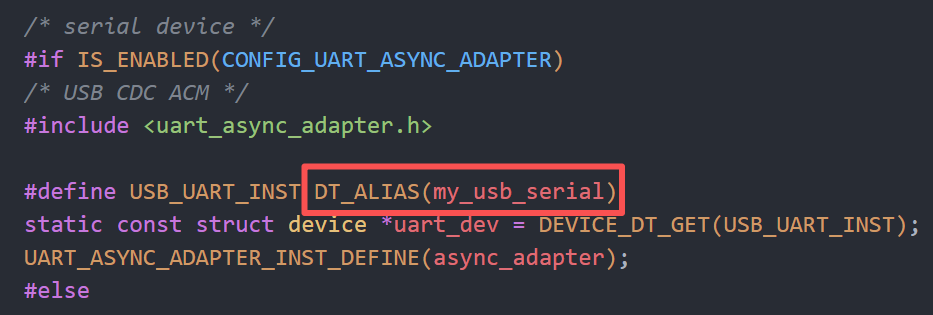

代码和前面的异步串口代码几乎一样。只是换了一个串口设备：

USB栈已经初始化好了驱动，因此我们可以像使用硬件串口一样使用USB CDC ACM。

另外，在初始化阶段使用了 uart_async_adapter:

USB CDC ACM 驱动提供的虚拟 UART 设备只支持 Interrupt API。而uart_async_adapter的作用就是在其之上封装一层异步 API。

# enable USB ASYNC Adapter
CONFIG_UART_ASYNC_ADAPTER=y

其他部分的代码完全不用动，和前面介绍的异步API逻辑完全一样。

4) USB初始化与标识符配置

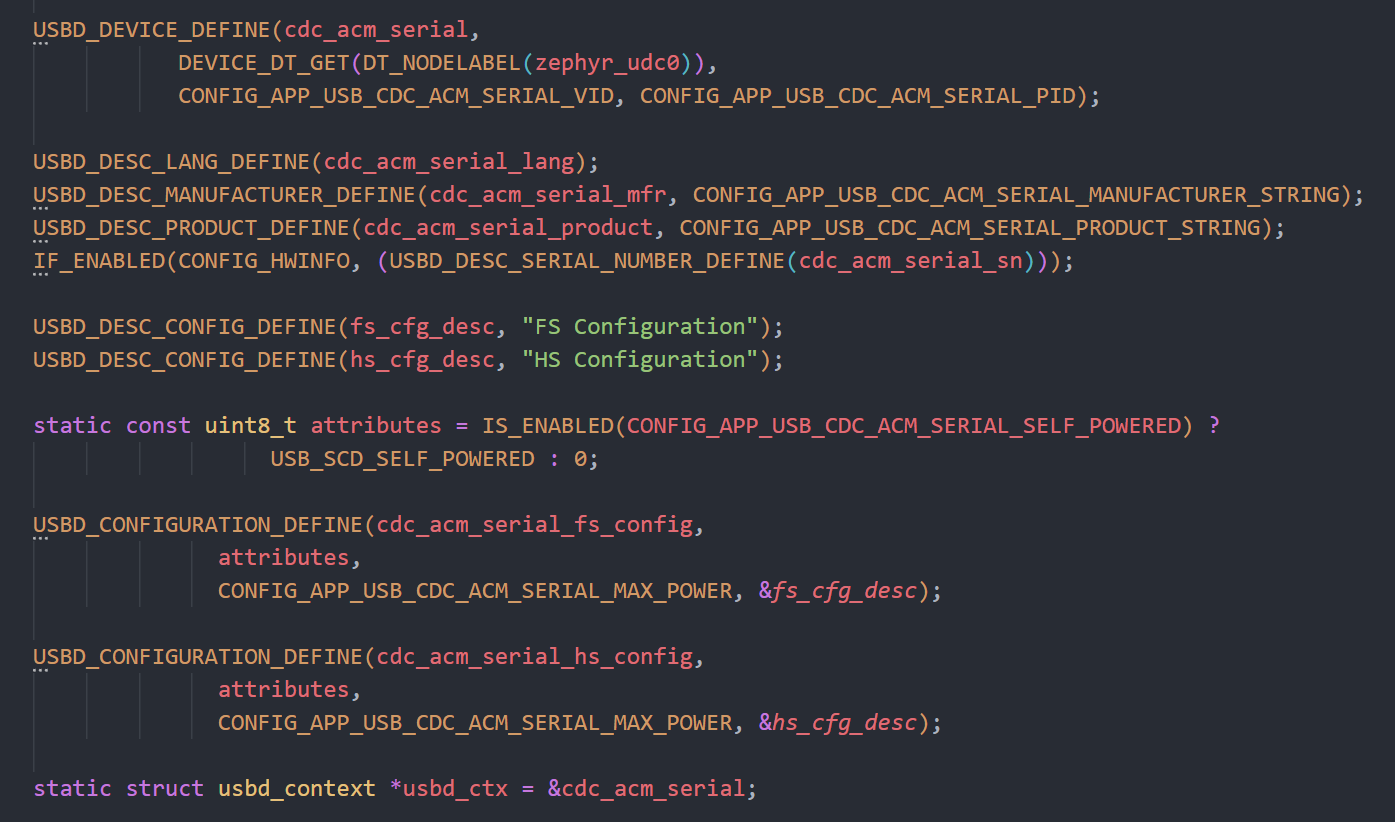

在app_usb.c中，我配置了自己的USB设备，这个配置和NCS中的示例模板绝大部分都是一样的：

SDK中提供了现成的USB配置参考模板，有两个可以选择。

第一个是通过开启CONFIG_CDC_ACM_SERIAL_INITIALIZE_AT_BOOT=y，就可以导入SDK中的配置代码：zephyr\subsys\usb\device_next\app\cdc_acm_serial.c。

然后就可以用相关 config 进行快速的配置。

第二个模板，可以模仿例程zephyr\samples\subsys\usb\cdc_acm，在 CMakeLists.txt中添加：

include(${ZEPHYR_BASE}/samples/subsys/usb/common/common.cmake)

同时，在Kconfig中添加：

source "samples/subsys/usb/common/Kconfig.sample_usbd"

就可以添加类似的配置USB参考模板了。

我没有完全使用示例模板。我将模板代码拷贝出来变成自己的源文件app_usb.c，方便进行修改。主要有两个修改点：

• 初始化时，不使能USB，保持低功耗
• 注册了一个USB事件回调函数，根据具体的USB事件再使能USB。

5) USB事件回调

在app_usb.c中注册了自己的USB事件回调函数：

err = usbd_msg_register_cb(usbd_ctx, app_usb_msg_cb);
if (err) {
    LOG_ERR("Failed to register message callback (%d)", err);
    return err;
}

在app_usb_callback.c中，我维护了一个状态机。使用了Zephyr的状态机框架 (State Machine Framework — Zephyr Project Documentation)。

这个框架能方便的注册每个状态的 entry, run, exit函数，还能处理复合状态。类似这样：

enum demo_state { S0, S1, S2 };

const struct smf_state demo_states[] = {
   [S0] = SMF_CREATE_STATE(s0_entry, s0_run, s0_exit, parent_s0, NULL),
   [S1] = SMF_CREATE_STATE(s1_entry, s1_run, s1_exit, parent_s12, NULL),
   [S2] = SMF_CREATE_STATE(s2_entry, s2_run, s2_exit, parent_s12, NULL)
};

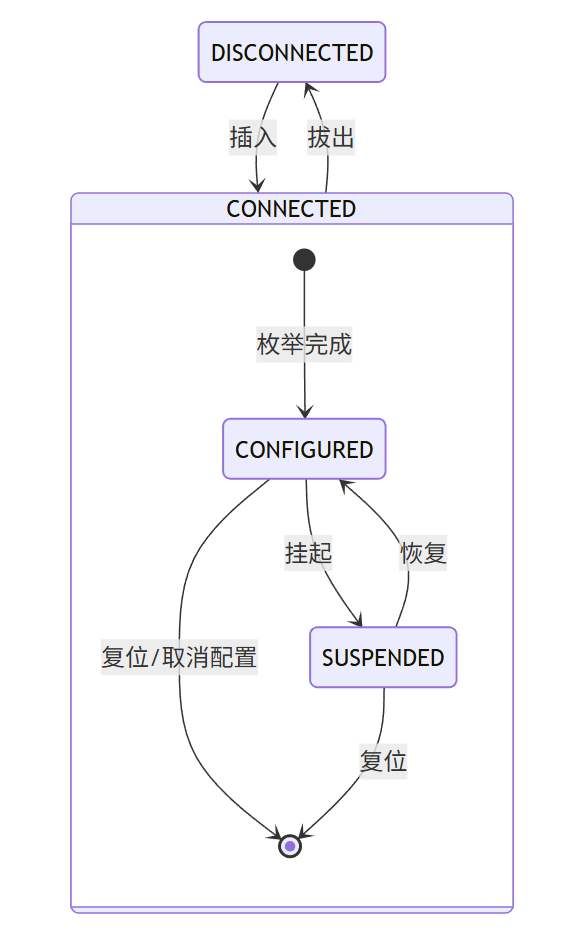

我这里定义了4个状态：

其中 CONNECTED 状态有两个子状态CONFIGURED和SUSPENDED：

注意：

1. 理论上，四个状态作为平等的状态来设计也是可以的。但是，USB断开在任何情况下都可能发生。如果作为平等状态，就要在CONNECTED, CONFIGURED, SUSPENDED状态中都处理USB拔出的事件，有点重复。而恰好 Zephyr 状态机支持复合状态，直接把CONNECTED作为一个父状态即可。

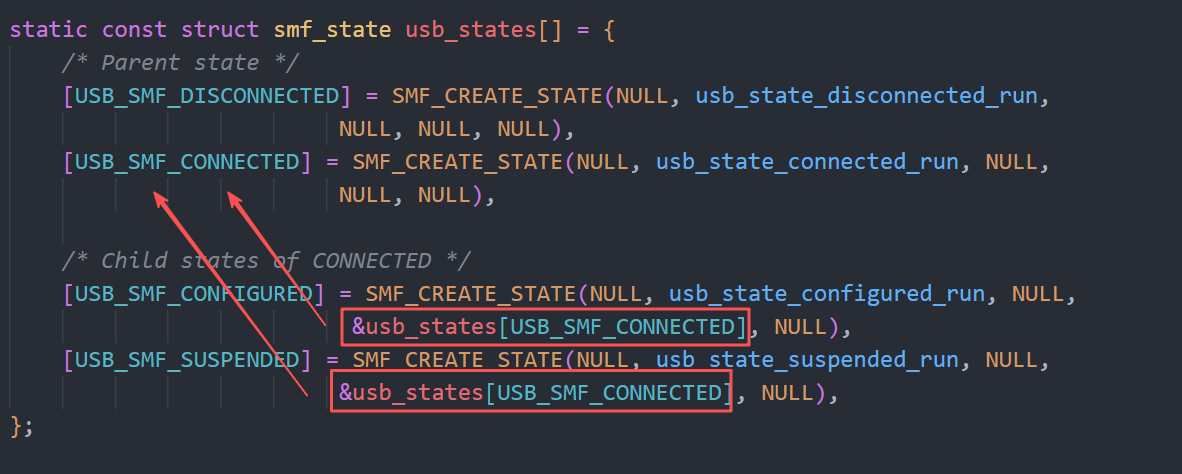

2. 我这里没有注册entry和exit函数，只注册了run函数。因为entry和exit函数主要还是用于状态切换时，本地必须执行的初始化或清理等动作。这个状态机还是以USB事件驱动为主，为了突出USB事件，这里就只在run函数中进行事件处理和状态切换。

当产生 USB 事件时，会保存 msg 并执行当前状态的 _run 函数：

void app_usb_msg_cb(struct usbd_context *const ctx, const struct usbd_msg *const msg)
{
	int err;

	LOG_DBG("USBD MSG: %s", usbd_msg_type_string(msg->type));

	__ASSERT(ctx != NULL, "usbd context is NULL");
	usbd_ctx = ctx;

	usb_smf.msg = msg;
	err = smf_run_state(SMF_CTX(&usb_smf));
	usb_smf.msg = NULL;

	if (err) {
		LOG_ERR("USB SMF terminated (%d)", err);
	}
}

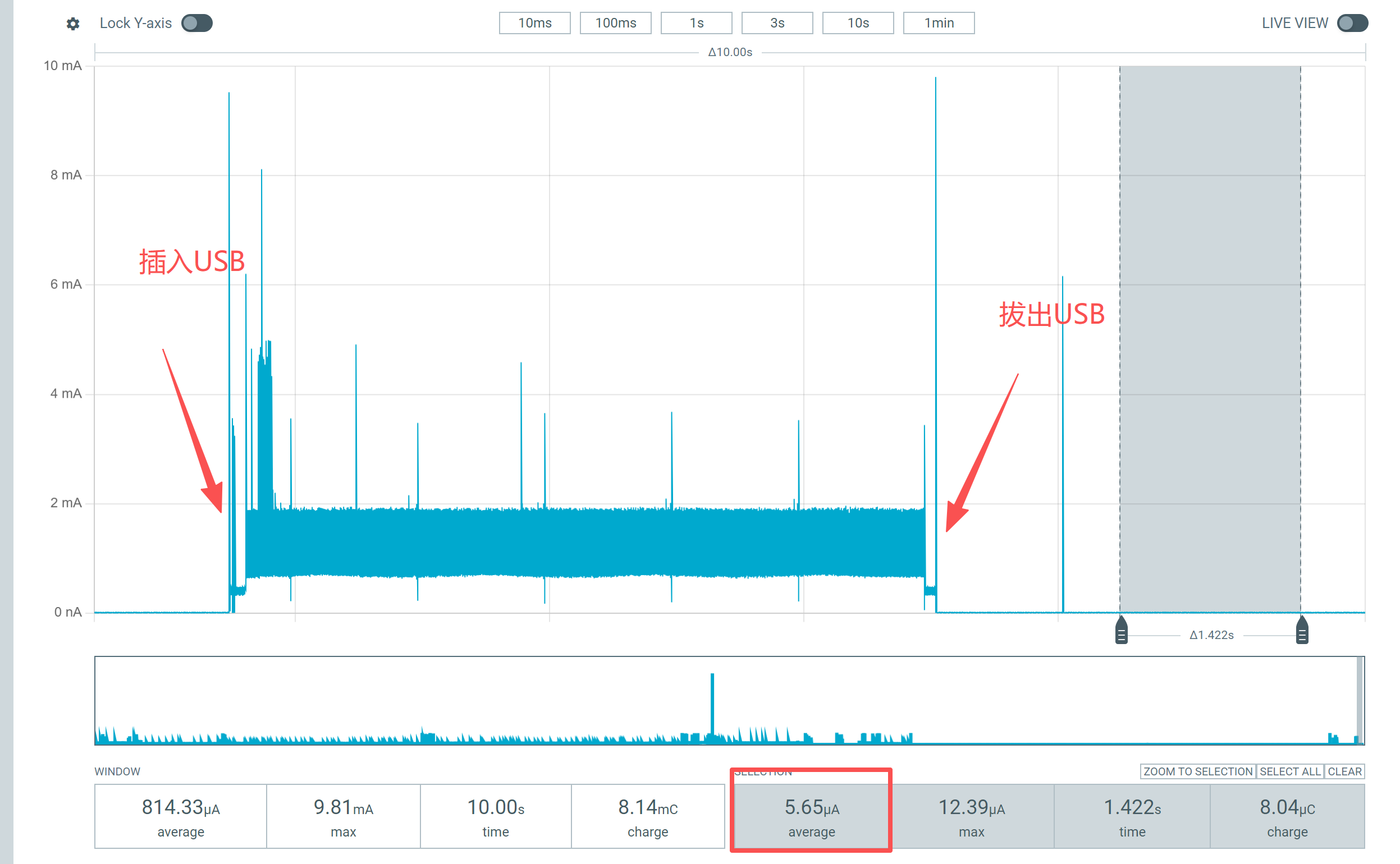

在DISCONNECTED状态下收到USBD_MSG_VBUS_READY事件，就说明 USB 插入，于是就调用usbd_enable(usbd_ctx)来使能USB；在CONNECTED状态下收到 USBD_MSG_VBUS_REMOVED 事件，就说明 USB 拔出。于是就调用usbd_disable(usbd_ctx)来关闭USB。从而实现了拔出USB状态下的低功耗：

Zephyr SMF，复合状态的_run函数的机制：

• 先执行子状态的_run函数，这个事件处理完毕后如果认为无需父状态再处理这个事件，就返回SMF_EVENT_HANDLED。那么父状态的_run函数就会被跳过。
• 像是USB拔出的事件USBD_MSG_VBUS_REMOVED。子状态中均无需处理这个case，直接在switch 语句的 default:条件下返回SMF_EVENT_PROPAGATE来忽略这个状态。这样就统一由父状态来处理这个事件。

8. 补充：printk 和 console 是什么？

以zephyr/samples/hello_world例程为模板，创建一个新工程：

工程目录结构

|--src
|  |
|  `--main.c
|--CMakeLists.txt
`--prj.conf

CMakeLists.txt中先把Zephyr作为包来导入，然后把main.c添加为源码。

prj.conf目前是空的，在这里可以写一些配置用来覆盖默认的Kconfig。

例程默认没使用Kconfig菜单文件，是因为本工程太简单，没有自己的配置项，所以不需要自己的Kconfig文件。这种情况完全等价于Kconfig文件中只写了下面的内容：

source "Kconfig.zephyr"

相当于项目中只有Zephyr的菜单，可以让我们配置Zephyr系统的配置项，以及SDK中各个module的的配置项。选择板子，编译并烧录后，打开串口，reset一下，就能看到刚启动时串口输出的hello world了。

printk 输出配置

很多新上手Zephyr的读者会有疑惑，这工程里几乎没什么代码，也没看到CONFIG和device tree文件，串口到底是怎么输出的？

其实，在我们选择板子时，板子就已经自带了默认的device tree和config文件。因此编译时采用的全部是板子和Zephyr系统的默认值，我们的工程中并没有对这些默认值进行修改。

我们可以在build/zephyr/目录下看到.config文件和zephyr.dts文件。这个就是项目最终编译采用的配置项和设备树。

在.config中，我们可以看到：

CONFIG_PRINTK=y

也就是启用了printk()输出的功能。

我们把这一行复制到prj.conf中（这个行为本身没有意义，因为默认就是y），然后就可以用Ctrl+鼠标左键点击这个选项，跳转到这个配置项定义的地方，就可以看到这个配置项的说明：

当然，你也可以在Kconfig GUI中找到这个配置项：

到这里，是否对“Kconfig定义了一个菜单，而prj.conf文件是对菜单中配置项的默认值进行修改”这句话有了一定的感受呢？

console设备与console驱动

根据此配置项的说明，我们知道printk()是Zephyr的一个内核服务，它可以让通过printk()函数打印的内容通过"console"输出。这里的console指的是一个设备，可以让Zephyr系统输入和输出字节流。

通过查看build/zephyr/zephyr.dts，可以看到：

/{
   ...
	chosen {
		...
		zephyr,console = &uart0;
		...
	};
	...
}

在/chosen节点下，有很多属性。Zephyr系统内核的代码在运行一些功能时，并不在乎底层的硬件具体是什么，它只从/chosen节点下找到对应的硬件。只要这个硬件已经在RTOS初始化之前就被驱动程序初始化了，具有Zephyr标准外设接口，那么Zephyr内核就可以操作这个硬件。

例如，要想获得这里的console设备的DeviceTree Node ID，就可以用DT_CHOSEN(zephyr_console)。

我们自然可以联想到，可以把console换成其他串口设备，就可以让日志从其他串口输出了。这里，可以参考我的另一篇随笔《Zephyr重定向日志打印到USB串口》。

如果你只是修改设备树中的console设备，那么不管如何修改，输出日志的设备都必须是一个“串口”（在Zephyr中USB CDC ACM设备也是串口，后文会解释）。在build/zephyr/.config中，我们还可以看到：

CONFIG_UART_CONSOLE=y

原来，在当前配置下，Zephyr默认的console后端都必须是“串口”设备。

我们可以尝试把console后端改成RTT，在prj.conf中，添加：

CONFIG_UART_CONSOLE=n
CONFIG_RTT_CONSOLE=y

然后就可以看到，printk()的日志从RTT中打印出来了。

对于探究心强的读者，到这里肯定又会有疑问：为什么把console后端改成了RTT，只改了config，设备树就不用改了？

关于这个问题，我想先传达出一个观点，那就是一个系统无论使用了什么样的框架，最终一定要落实到代码。通过在NCS中全局搜索CONFIG_RTT_CONSOLE和CONFIG_UART_CONSOLE，我们最终能找到这样的一个文件，${NCS}/zephyr/drivers/console/CMakeLists.txt：

...
zephyr_library_sources_ifdef(CONFIG_RTT_CONSOLE rtt_console.c)
zephyr_library_sources_ifdef(CONFIG_UART_CONSOLE uart_console.c)
...

console本身作为一个中间件，也是要通过驱动程序向Zephyr提供标准console API的。在这里，CMake根据不同的CONFIG配置项，添加了不同的console驱动源码进入系统之中，进行编译。

在uart_console.c中，我们明显能看到，此驱动代码需要通过device tree来找到标准的串口设备，然后调用标准的串口API来通信。

static const struct device *const uart_console_dev =
	DEVICE_DT_GET(DT_CHOSEN(zephyr_console));

而在rtt_console.c中，我们可以看到此代码不需要获取任何device tree的信息。因此，当我们选择RTT作为后端时，无论device tree中的/chosen节点中如何选择zephyr,console，对于RTT console驱动代码来说都是没有意义的。

总结

经过前面的分析，我们可以有以下结论：

首先，在Zephyr系统中有许多功能，我们可以用Kconfig的方式进行配置或裁减。

此外，Zephyr中有非常明显的“分层设计”，例如，Nordic提交nrf系列串口驱动代码，提供Zephyr标准串口API；Zephyr有console驱动代码，向更上层提供标准console API；如果console是串口驱动，它还会调用标准串口 API来把日志输出到底层串口中；由于API是标准的，因此console驱动代码并不在乎底层到底是物理串口还是USB CDC ACM设备。

前面分析了Hello world是如何通过console输出的。在Zephyr中，console主要是用来做一些字节流的传输，用来实现一些更上层的服务，例如自定义shell命令。而用户要开发自己的程序，肯定是需要自己直接操作串口，而不是用什么printf。

9. 开发自己的程序

串口API的兼容

我们前面提到，异步API和基于中断的API是完全不同的两套API。如果有的串口想用异步API，有的串口想用中断API（如Shell等）怎么办？

在串口驱动目录下的Kconfig.nrfx中可以看到：

config UART_1_ASYNC
	bool "Asynchronous API support on port 1"
	depends on UART_ASYNC_API && !UART_1_INTERRUPT_DRIVEN
	default y
	help
	  This option enables UART Asynchronous API support on port 1.

要使用异步API，必须单独禁用这个串口的中断API。
如果你要使用USB CDC ACM（需要中断API）的同时使用串口0的异步API，则需要这样配置：

CONFIG_UART_INTERRUPT_DRIVEN=y

CONFIG_UART_0_INTERRUPT_DRIVEN=n
CONFIG_UART_1_INTERRUPT_DRIVEN=y

以上配置的意思是，对于整个串口驱动来说，启用中断API（这个配置项来源于Zephyr串口驱动目录下的Kconfig）。
但是对于串口0来说，关闭中断API（这个配置项来源于Zephyr串口驱动目录下的Kconfig.nrfx）。如此一来，就实现了每个串口的单独配置，互不干扰。

把串口程序集成到自己的应用中

本例程已经非常完善，把app_uart文件夹拷贝到自己的工程中，然后在Kconfig和CMakeLists.txt中引用即可。这也是模块化开发的思想。而且本工程思路还是比较清晰的，开发者想增加自己的代码也会非常容易。

并且，发送和接收都是在线程中处理，本例程提供的API都可以放心在各种地方调用。

如果有GPIO功耗控制的需求，可以自行添加：

1. 要想在TX前后控制GPIO，直接在TX线程中添加相关逻辑即可；
2. 要想通过GPIO来控制RX是否开启，直接使能CONFIG_PM_DEVICE_RUNTIME=y，然后在GPIO中断内调用app_uart_sleep()和app_uart_wakeup()即可（开启能CONFIG_PM_DEVICE_RUNTIME=y之后，这两个API只影响RX，不影响TX）。

协议解析状态机

在串口通信中，我们知道数据会有断包、粘包、上下电杂波的情况。因此，我们绝不能把驱动层一次 callback 收到一个数据 buffer 当作是协议上的一个完整的数据帧。最好的方式就是像本文提到的例程一样进行一个简单的状态机解析。
