IOTOS物联中台CoAP驱动开发实例

​

账号：iotos_test    密码：iotos123

代码地址：IOTOSDK-Python: IOTOS Python版本SDK，自带原生接口和采集引擎 (gitee.com)

  • 前言

        Coap（Constrained Application Protocol）是一种在物联网世界的类web协议，它的详细规范定义在 RFC 7252。COAP名字翻译来就是“受限应用协议”，顾名思义，使用在资源受限的物联网设备上。物联网设备的ram，rom都通常非常小，运行TCP和HTTP是不可以接受的。

对于那些微型设备而言接入互联网非常困难。在当前由PC机组成的世界，信息交换是通过TCP和应用层协议HTTP实现的。但是对于小型设备而言，实现TCP和HTTP协议显然是一个过分的要求。为了让小设备可以接入互联网，CoAP协议被设计出来。 CoAP是一种应用层协议，它运行于 UDP协议之上而不是像HTTP那样运行于TCP之上。CoAP协议非常小巧，最小的数据包仅为4字节。

  • 驱动目的

        将以CoAP通讯方式的设备数据上云


  • 适用范围

        CoAP通讯协议、可以自行设置连接CoAP服务端ip和端口的设备

  • 使用示例

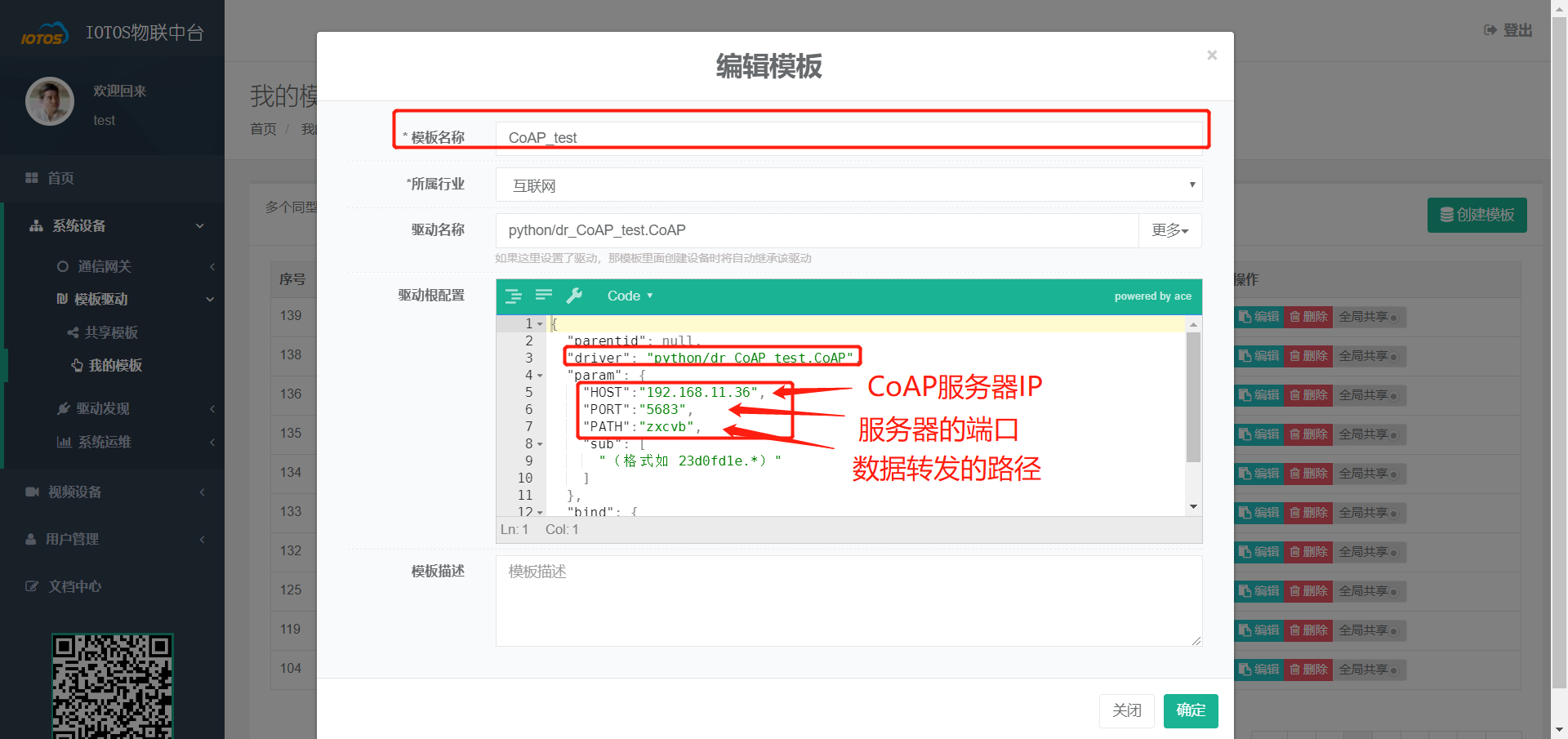

  •  进入爱投斯中台,账号为iotos_test，密码为iotos123，在【创建模板】->【我的模板】，创建模板，填写相关信息，配置需要的参数

​



  • 创建网关

 ​

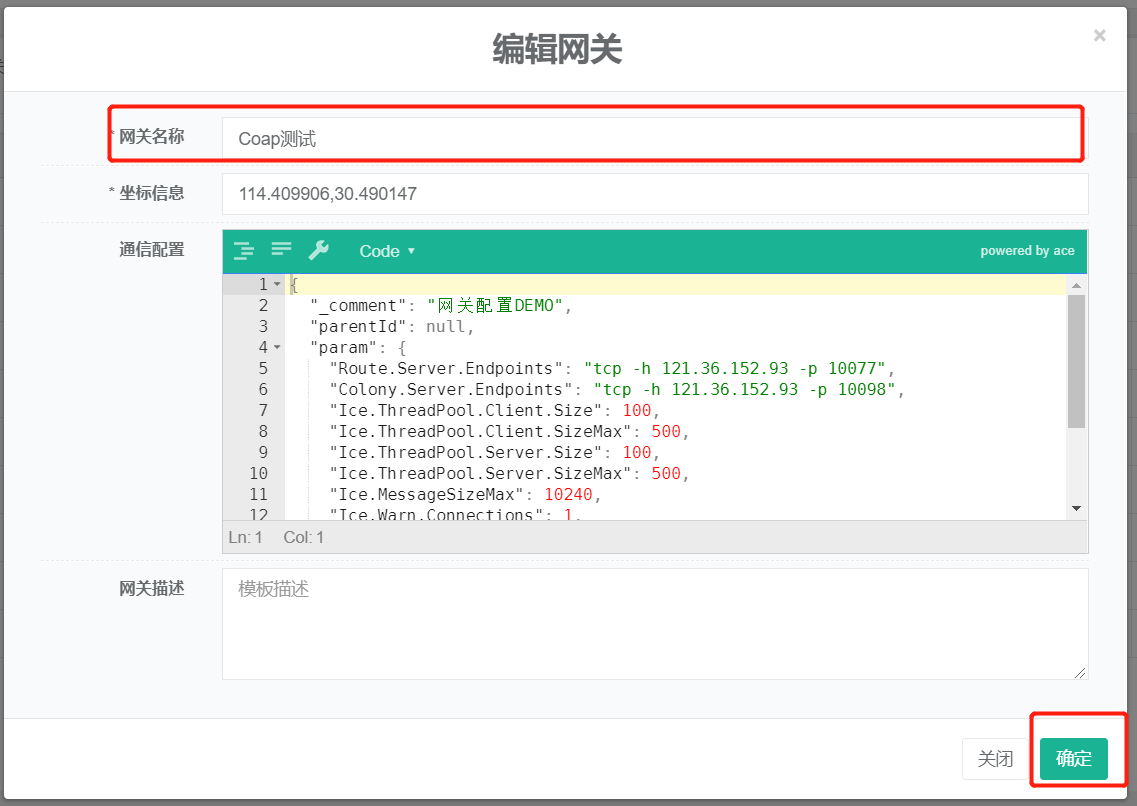

  • 填好网关名称后点击确认

​

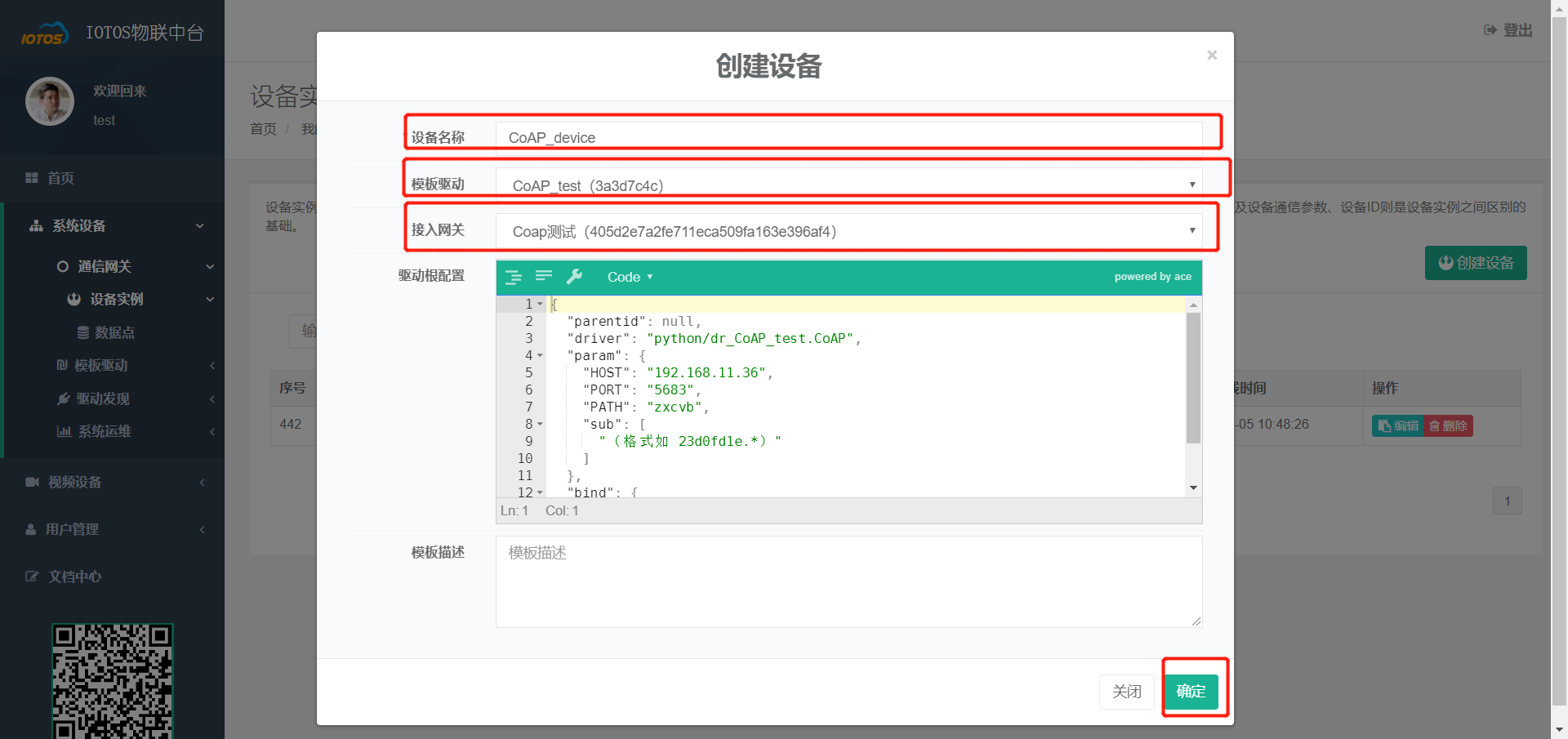

  • 创建设备示例点击【系统设备】 -> 【通信网关】 -> 【设备实例】->【创建设备】

​

  • 填写【设备名称】、选择刚刚创建的【模板驱动】和【通信网关】。

​



  • 创建数据点，点击【我的设备】 -> 【通信网关】 -> 【设备实例】 -> 【数据点】，并在【设备实例】下拉列表选择刚刚创建的设备实例

​



  • 点击右边的创建数据点，填写名称

​

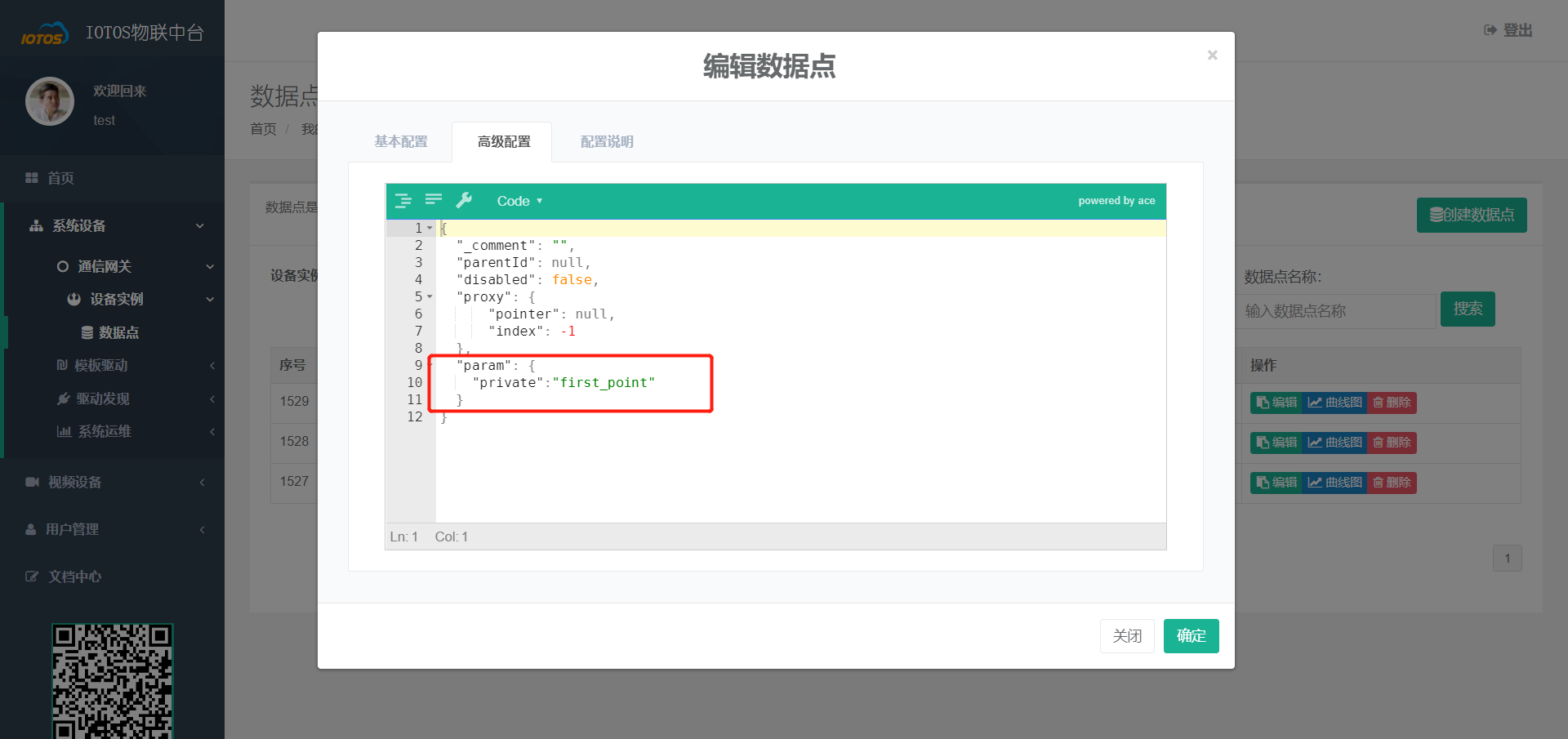

  •  设备转发过来多少个数据就创建几个数据，采用批量上传的方式，第一个点需要在param参数下配置一个变量"private"，值为first_point如下：

​

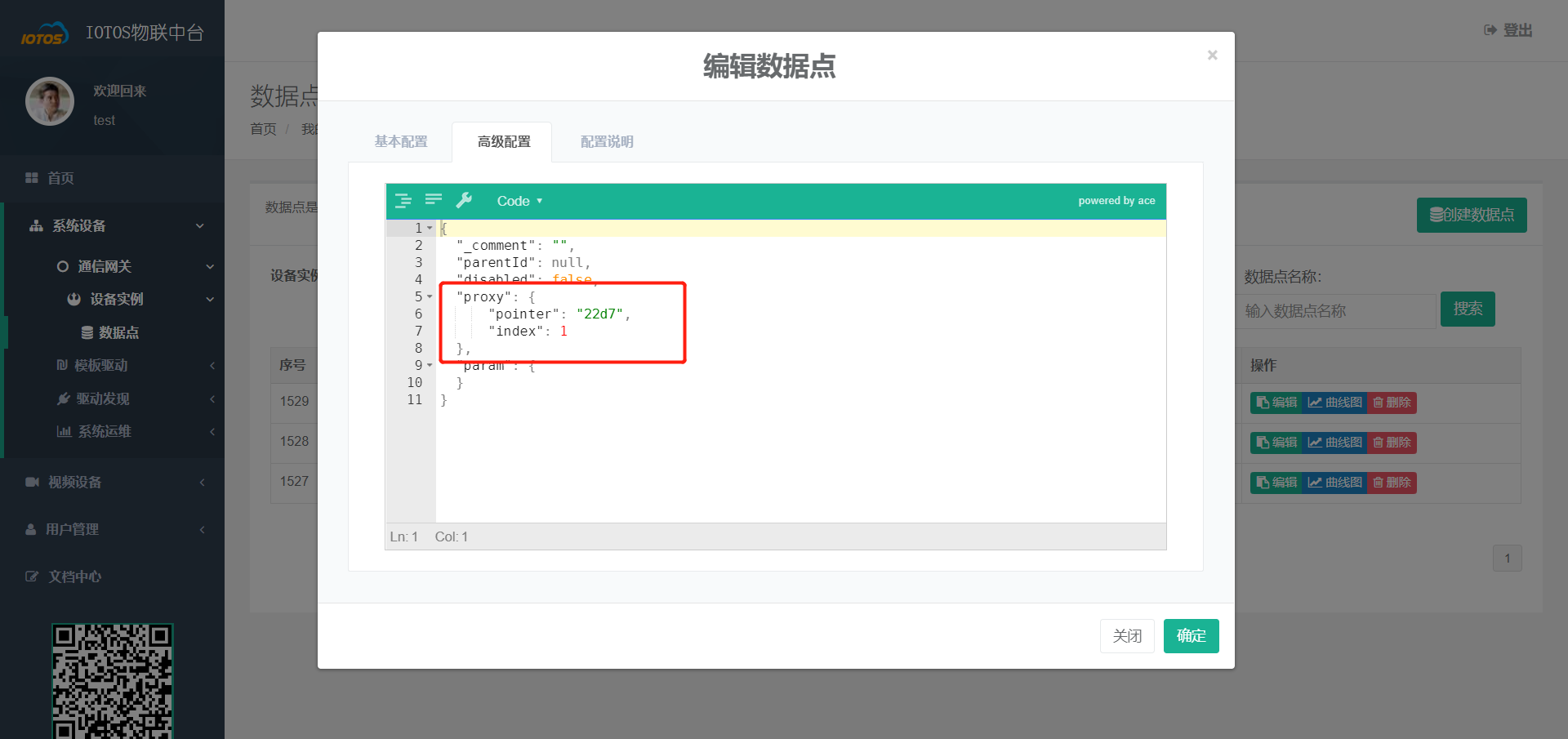

  •  其他数据数据点中的属性需要填写"point"和"index"，数据点中的point为上述提到的第一个点的oid，index表示除开第一个后该数据点为第几个，是第几个就填几个，从1开始。

​

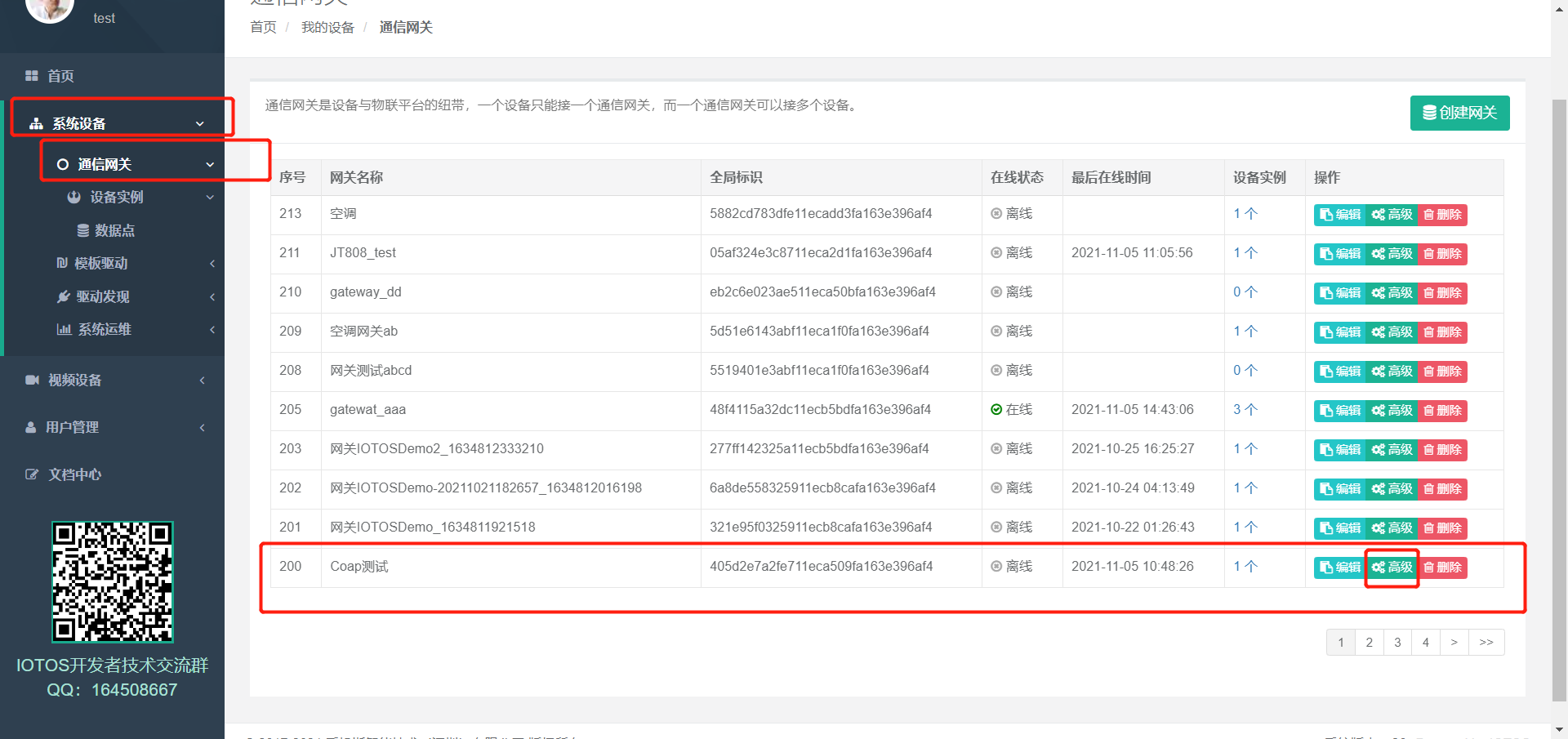

  •   在【系统设备】 -> 【通信网关】中找到刚才创建的网关，点击【高级】

​

  •  开启云网关，密码为账号密码

​

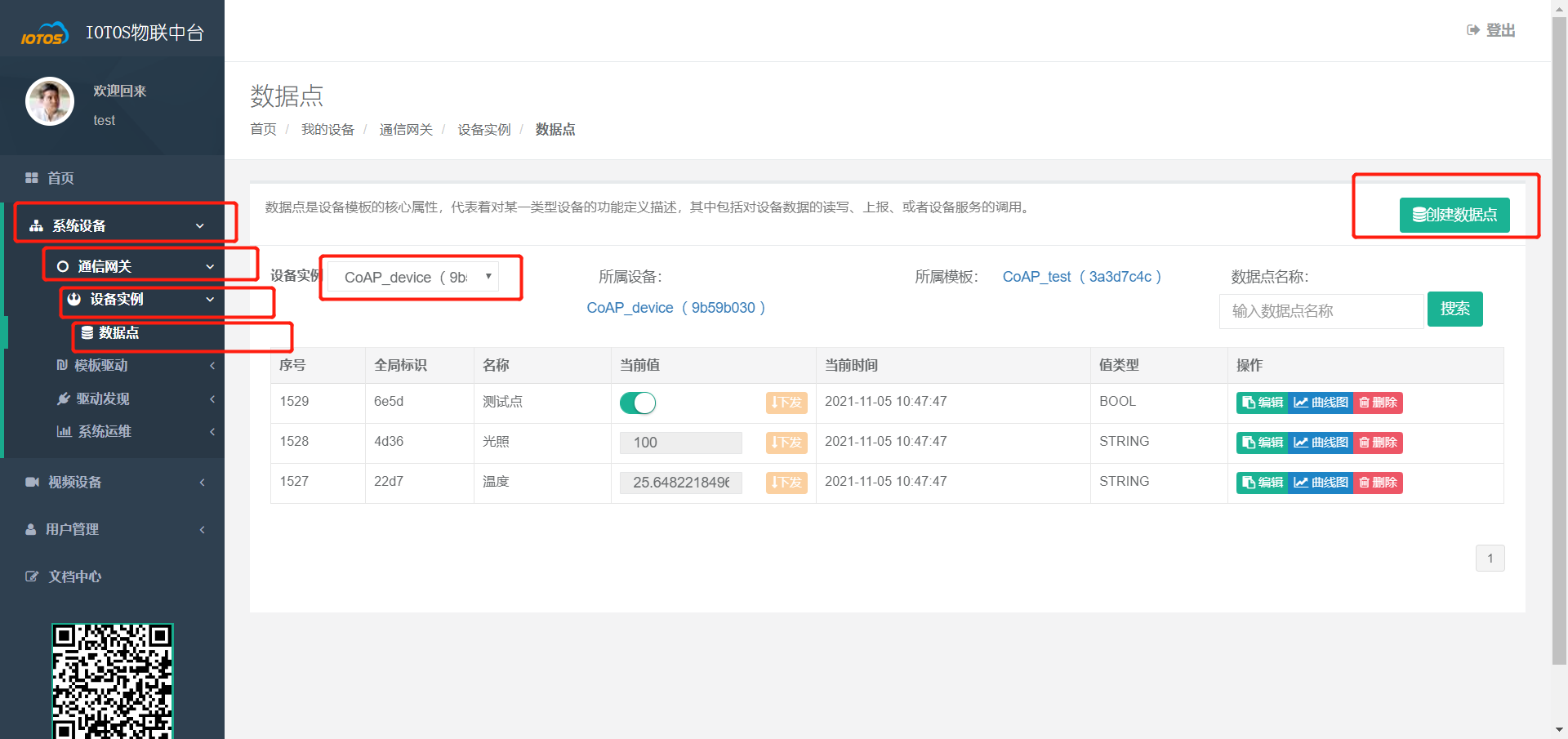

  •  点击 【系统设备】 -> 【通信网关】 -> 【设备实例】->【数据点】，选择刚才创建的设备实例

​

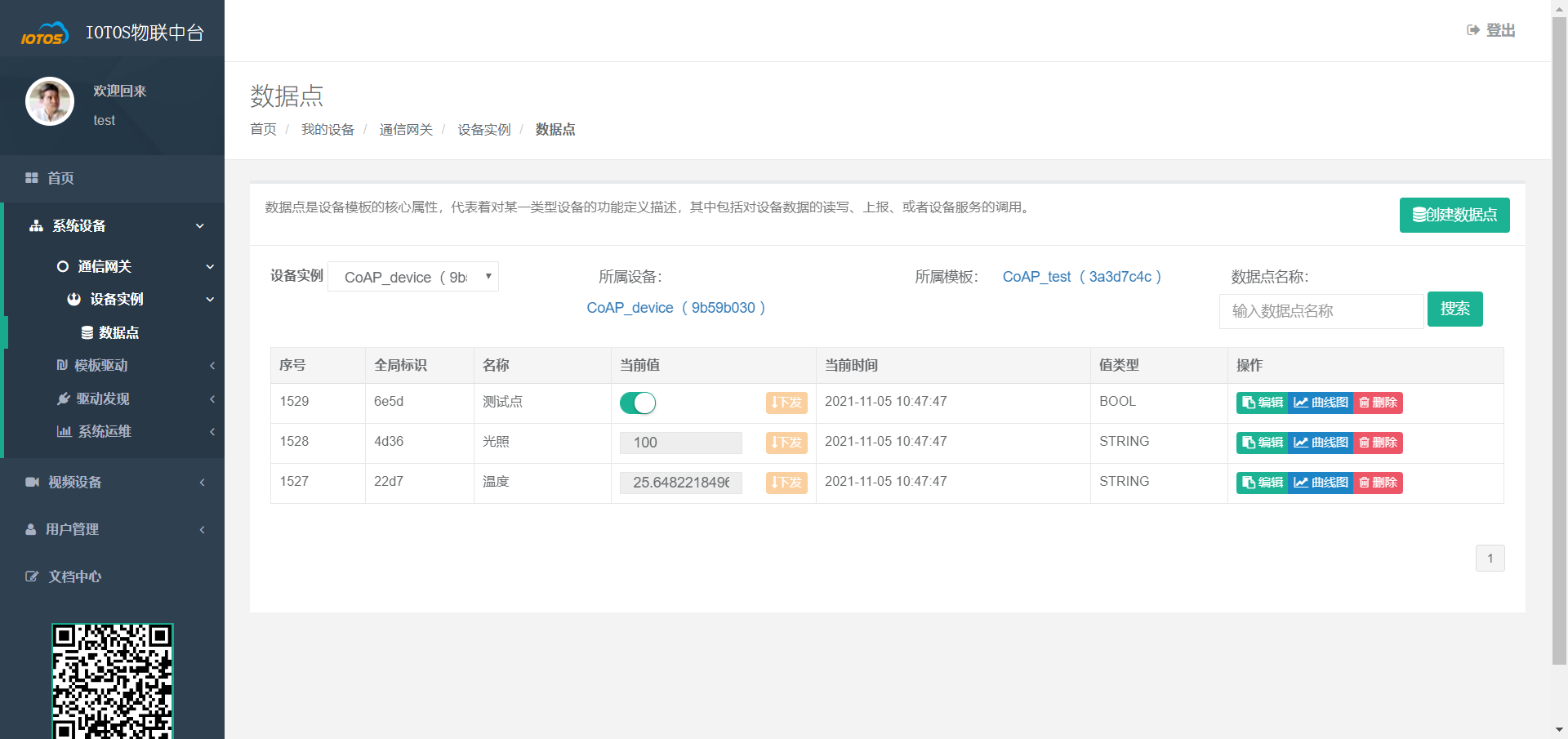

  • 即可查看数据已经上报成功

​

  • 驱动代码

#!coding:utf8
import sys
sys.path.append("..")
from driver import *

from coapthon.client.helperclient import HelperClient

# host = "192.168.11.36"
# port = 5683
# path = "zxcvb"

class CoAP(IOTOSDriverI):
    # 1、通信初始化
    def InitComm(self, attrs = None):
        try:
            self._HOST = self.sysAttrs['config']['param']['HOST']
            self._PORT = self.sysAttrs['config']['param']['PORT']
            self._PATH = self.sysAttrs['config']['param']['PATH']
            self._client=HelperClient(server=(self._HOST, self._PORT))
            self.setPauseCollect(False)
            self.setCollectingOneCircle(False)
            self.online(True)

        except Exception as e:
            self.debug(u'初始化失败'+e.message)

    # 2、采集
    def Collecting(self, dataId):
        try:
            cfgtmp = self.data2attrs[dataId]['config']
            # 过滤掉非采集点
            if cfgtmp["param"] == "":
                return ()

            # 过滤采集点
            if 'disabled' in cfgtmp and cfgtmp['disabled'] == True:
                return ()
            else:
                self.debug(self.name(dataId))

            if 'private' in cfgtmp['param'] and cfgtmp['param']['private'] == 'first_point':
                response = self._client.get(self._PATH)
                if response.payload:
                    data_list = []
                    for key, value in eval(response.payload).items():
                        data_list.append(value)
                    self.debug(tuple(data_list))
                    return tuple(data_list)

            return ()
        except Exception as e:
            self.debug(u'采集失败'+e.message)

    # 事件回调接口，监测点操作访问
    def Event_setData(self, dataId, value):
        return json_dumps({'code': 0, 'msg': '', 'data': ''})

  • 驱动解析

  •  运行环境为python3，需要先安装CoAPython3包用于CoAP的通讯，首先先导入驱动和CoAP通讯所需的包
#!coding:utf8
import sys
sys.path.append("..")
from driver import *

from coapthon.client.helperclient import HelperClient
  • 先进行驱动的初始化，拿到中台设备实例中设置的参数，在初始化中建立CoAP连接并且
class CoAP(IOTOSDriverI):
    # 1、通信初始化
    def InitComm(self, attrs = None):
        try:
            self._HOST = self.sysAttrs['config']['param']['HOST']
            self._PORT = self.sysAttrs['config']['param']['PORT']
            self._PATH = self.sysAttrs['config']['param']['PATH']
            self._client=HelperClient(server=(self._HOST, self._PORT))
            self.setPauseCollect(False)
            self.setCollectingOneCircle(False)
            self.online(True)

        except Exception as e:
            self.debug(u'初始化失败'+e.message)
  •  进行采集，先利用数据点中的配置过滤掉非采集点，再确定采集点，如果设备将数据转发过来的话就进行数据的解析将数据上传至中台
  • ​
    # 2、采集
    def Collecting(self, dataId):
        try:
            cfgtmp = self.data2attrs[dataId]['config']
            # 过滤掉非采集点
            if cfgtmp["param"] == "":
                return ()

            # 过滤采集点
            if 'disabled' in cfgtmp and cfgtmp['disabled'] == True:
                return ()
            else:
                self.debug(self.name(dataId))

            if 'private' in cfgtmp['param'] and cfgtmp['param']['private'] == 'first_point':
                response = self._client.get(self._PATH)
                if response.payload:
                    data_list = []
                    for key, value in eval(response.payload).items():
                        data_list.append(value)
                    self.debug(tuple(data_list))
                    return tuple(data_list)

            return ()
        except Exception as e:
            self.debug(u'采集失败'+e.message)

    # 事件回调接口，监测点操作访问
    def Event_setData(self, dataId, value):
        return json_dumps({'code': 0, 'msg': '', 'data': ''})
    ​

​
