iOS画折线图

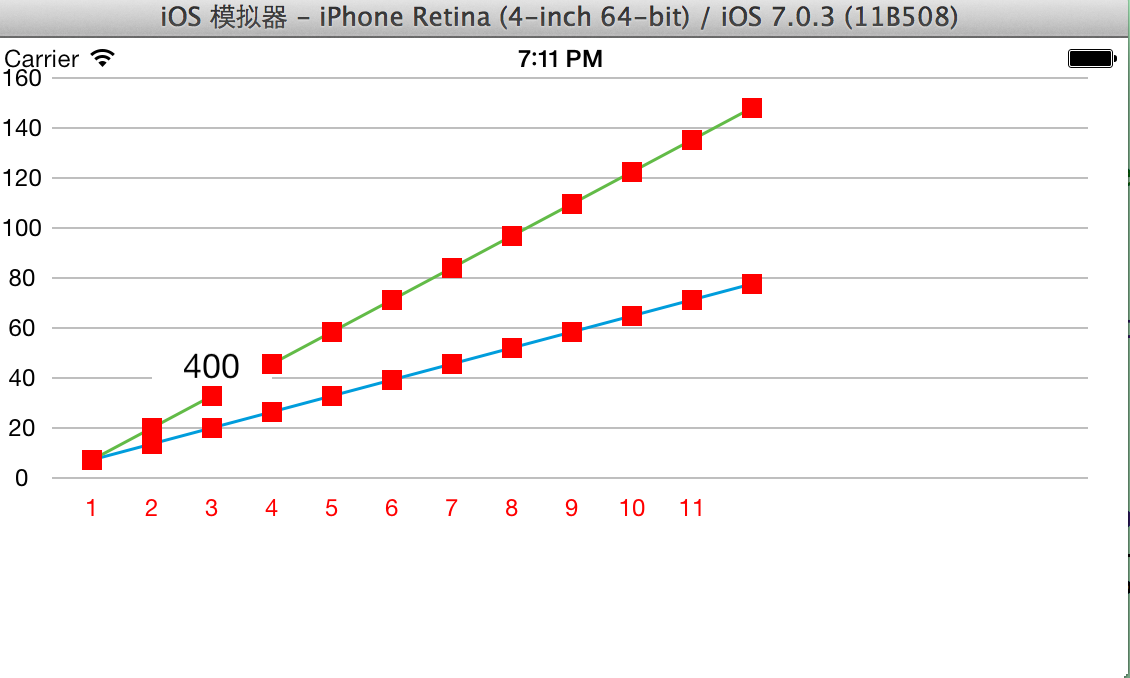

代码例子效果：  下载地址：http://download.csdn.net/detail/qqmcy/6983187






LineChartViewDemo.h

  1. #import <UIKit/UIKit.h>
  2.
  3. @interface LineChartViewDemo : UIView
  4.
  5. //横竖轴距离间隔
  6. @property (assign) NSInteger hInterval;
  7. @property (assign) NSInteger vInterval;
  8.
  9. //横竖轴显示标签
  10. @property (nonatomic, strong) NSArray *hDesc;
  11. @property (nonatomic, strong) NSArray *vDesc;
  12.
  13. //点信息
  14. @property (nonatomic, strong) NSArray *array;
  15.
  16. @property (nonatomic, strong) NSArray* array1;
  17.
  18.
  19. @end


LineChartViewDemo.m

  1. #import "LineChartViewDemo.h"
  2. #import "EColumnChartLabel.h"
  3. #define KlineHeight 30
  4.
  5. @interface LineChartViewDemo()
  6. {
  7.     CALayer *linesLayer;
  8.
  9.
  10.     UIView *popView;
  11.     UILabel *disLabel;
  12.
  13.     int x;
  14.     int y;
  15.
  16. }
  17.
  18. @end
  19.
  20. @implementation LineChartViewDemo
  21.
  22. - (id)initWithFrame:(CGRect)frame
  23. {
  24.     self = [super initWithFrame:frame];
  25.     if (self) {
  26.         // Initialization code
  27.         self.backgroundColor = [UIColor clearColor];
  28.         x = frame.size.width;
  29.         y = frame.size.height;
  30.
  31.
  32.         _hInterval = 10;
  33.         _vInterval = 50;
  34.
  35.         linesLayer = [[CALayer alloc] init];
  36.         linesLayer.masksToBounds = YES;
  37.         linesLayer.contentsGravity = kCAGravityLeft;
  38.         linesLayer.backgroundColor = [[UIColor redColor] CGColor];
  39.
  40.         //[self.layer addSublayer:linesLayer];
  41.
  42.
  43.         //PopView
  44.         popView = [[UIView alloc]initWithFrame:CGRectMake(0, 0, 60, 30)];
  45.         [popView setBackgroundColor:[UIColor whiteColor]];
  46.         [popView setAlpha:0.0f];
  47.
  48.         disLabel = [[UILabel alloc]initWithFrame:popView.frame];
  49.         [disLabel setTextAlignment:NSTextAlignmentCenter];
  50.
  51.         [popView addSubview:disLabel];
  52.         [self addSubview:popView];
  53.
  54.     }
  55.     return self;
  56. }
  57.
  58.
  59. // Only override drawRect: if you perform custom drawing.
  60. // An empty implementation adversely affects performance during animation.
  61. - (void)drawRect:(CGRect)rect
  62. {
  63.
  64.     [self setClearsContextBeforeDrawing: YES];
  65.
  66.     CGContextRef context = UIGraphicsGetCurrentContext();
  67.
  68.     //画背景线条------------------
  69.     CGColorRef backColorRef = [UIColor redColor].CGColor;
  70.     CGFloat backLineWidth = 0.5f;
  71.     CGFloat backMiterLimit = 0.f;
  72.
  73.     CGContextSetLineWidth(context, backLineWidth);//主线宽度
  74.    // CGContextSetMiterLimit(context, backMiterLimit);//投影角度
  75.
  76.     //CGContextSetShadowWithColor(context, CGSizeMake(3, 5), 8, backColorRef);//设置双条线
  77.
  78.     CGContextSetLineJoin(context, kCGLineJoinRound);
  79.
  80.     CGContextSetLineCap(context, kCGLineCapRound );
  81.
  82.     CGContextSetBlendMode(context, kCGBlendModeNormal);
  83.
  84.     CGContextSetStrokeColorWithColor(context, [UIColor grayColor].CGColor);
  85.
  86.    // CGContextSetStrokeColorWithColor(context, [UIColor colorWithRed:225.0f / 255.0f green:225.0f / 255.0f blue:225.0f / 255.0f alpha:1.0].CGColor);
  87.
  88. //    int x = 400 ;
  89. //    //Y轴横线
  90. //    int y = 300 ;
  91.     int tempY = y;
  92.
  93.
  94.     //添加纵轴标签和线
  95.     for (int i=0; i<_vDesc.count; i++) {
  96.
  97.         CGPoint bPoint = CGPointMake(30, tempY);
  98.         CGPoint ePoint = CGPointMake(x, tempY);
  99.
  100.         EColumnChartLabel *label = [[EColumnChartLabel alloc]initWithFrame:CGRectMake(0, 0, 30, 30)];
  101.         [label setCenter:CGPointMake(bPoint.x-15, bPoint.y-30)];
  102.         [label setTextAlignment:NSTextAlignmentCenter];
  103.         [label setBackgroundColor:[UIColor clearColor]];
  104.         [label setTextColor:[UIColor blackColor]];
  105.         [label setText:[_vDesc objectAtIndex:i]];
  106.         [self addSubview:label];
  107.
  108.         CGContextMoveToPoint(context, bPoint.x, bPoint.y-30);
  109.         CGContextAddLineToPoint(context, ePoint.x, ePoint.y-30);
  110.
  111.         tempY -= y * 0.1;
  112.
  113.     }
  114.
  115.     for (int i=0; i<_array.count-1; i++) {
  116.
  117.         EColumnChartLabel *label = [[EColumnChartLabel alloc]initWithFrame:CGRectMake(i*KlineHeight+30, y - 30, 40, 30)];
  118.         [label setTextAlignment:NSTextAlignmentCenter];
  119.         [label setBackgroundColor:[UIColor clearColor]];
  120.         [label setTextColor:[UIColor redColor]];
  121.         label.numberOfLines = 1;
  122.         label.adjustsFontSizeToFitWidth = YES;
  123.         label . minimumFontSize = 1.0f;
  124.         [label setText:[_hDesc objectAtIndex:i]];
  125.
  126.         [self addSubview:label];
  127.     }
  128.     CGContextStrokePath(context);
  129.
  130.
  131.
  132.     //    //画点线条------------------
  133.     CGColorRef pointColorRef = [UIColor colorWithRed:24.0f/255.0f green:116.0f/255.0f blue:205.0f/255.0f alpha:1.0].CGColor;
  134.     CGFloat pointLineWidth = 1.5f;
  135.     CGFloat pointMiterLimit = 5.0f;
  136.
  137.     CGContextSetLineWidth(context, pointLineWidth);//主线宽度
  138.     CGContextSetMiterLimit(context, pointMiterLimit);//投影角度
  139.
  140.
  141.     //CGContextSetShadowWithColor(context, CGSizeMake(3, 5), 8, pointColorRef);//设置双条线
  142.
  143.     CGContextSetLineJoin(context, kCGLineJoinRound);
  144.
  145.     CGContextSetLineCap(context, kCGLineCapRound );
  146.
  147.     CGContextSetBlendMode(context, kCGBlendModeNormal);
  148.
  149.     //CGContextSetStrokeColorWithColor(context, [UIColor blueColor].CGColor);
  150.     UIColor* color1 = c_BeforeLastYear;
  151.     [color1 set];
  152.
  153.     //绘图
  154.     CGPoint p1 = [[_array objectAtIndex:0] CGPointValue];
  155.     int i = 0;
  156.
  157.     //获取视图的高
  158.     int tempY1 = y;
  159.     int tempWidth = y * 0.1f;
  160.     float tempHeight = y * (270.0 / 320.0);
  161.     float tempHeight1 = y * (20.0f / 320.0f);
  162.  //   NSLog(@"%f");
  163.     CGContextMoveToPoint(context, p1.x + 20, tempHeight-p1.y*tempWidth/tempHeight1);
  164.     for (; i<[_array count]; i++)
  165.     {
  166.         p1 = [[_array objectAtIndex:i] CGPointValue];
  167.         CGPoint goPoint = CGPointMake(p1.x + 20, tempHeight-p1.y*tempWidth/tempHeight1);
  168.         CGContextAddLineToPoint(context, goPoint.x, goPoint.y);;
  169.
  170.         //添加触摸点
  171.         UIButton *bt = [UIButton buttonWithType:UIButtonTypeCustom];
  172.
  173.         [bt setBackgroundColor:[UIColor redColor]];
  174.
  175.         [bt setFrame:CGRectMake(0, 0, 10, 10)];
  176.
  177.         [bt setCenter:goPoint];
  178.
  179.         [bt addTarget:self
  180.                action:@selector(btAction:)
  181.      forControlEvents:UIControlEventTouchUpInside];
  182.
  183.         [self addSubview:bt];
  184.     }
  185.     CGContextStrokePath(context);
  186.
  187.
  188.    // CGContextSetStrokeColorWithColor(context, [UIColor greenColor].CGColor);
  189.     UIColor* color = c_LastYear;
  190.     [color set];
  191.     //绘图
  192.      p1 = [[_array1 objectAtIndex:0] CGPointValue];
  193.      i = 0;
  194.     CGContextMoveToPoint(context, p1.x + 20, tempHeight-p1.y*tempWidth/tempHeight1);
  195.     for (; i<[_array1 count]; i++)
  196.     {
  197.         p1 = [[_array1 objectAtIndex:i] CGPointValue];
  198.         CGPoint goPoint = CGPointMake(p1.x + 20, tempHeight-p1.y*tempWidth/tempHeight1);
  199.         CGContextAddLineToPoint(context, goPoint.x, goPoint.y);;
  200.
  201.         //添加触摸点
  202.         UIButton *bt = [UIButton buttonWithType:UIButtonTypeCustom];
  203.
  204.         [bt setBackgroundColor:[UIColor redColor]];
  205.
  206.         [bt setFrame:CGRectMake(0, 0, 10, 10)];
  207.
  208.         [bt setCenter:goPoint];
  209.
  210.         [bt addTarget:self
  211.                action:@selector(btAction:)
  212.      forControlEvents:UIControlEventTouchUpInside];
  213.
  214.         [self addSubview:bt];
  215.     }
  216.
  217.     CGContextStrokePath(context);
  218.
  219.
  220.
  221.
  222.
  223.
  224.
  225.
  226. }
  227. - (void)btAction:(id)sender{
  228.     [disLabel setText:@"400"];
  229.
  230.     UIButton *bt = (UIButton*)sender;
  231.     popView.center = CGPointMake(bt.center.x, bt.center.y - popView.frame.size.height/2);
  232.     [popView setAlpha:1.0f];
  233. }


ViewController.m

    1. #import "LineChartViewDemo.h"
    2. #define CC_DEGREES_TO_RADIANS(__ANGLE__) ((__ANGLE__) * 0.01745329252f)
    3. #define KlineHeight 20
    4. #define KlineWidth 30
    5.
    6. @interface ViewController ()
    7.
    8. @end
    9.
    10. @implementation ViewController
    11. - (void)viewDidLoad
    12. {
    13.
    14.     [super viewDidLoad];
    15.     // Do any additional setup after loading the view, typically from a nib.
    16.     LineChartViewDemo* line = [[LineChartViewDemo alloc] initWithFrame:CGRectMake(0, 0, 548, 250)];
    17.    // line.layer.transform =  CATransform3DMakeRotation(CC_DEGREES_TO_RADIANS(90), 0, 0, 1);
    18.     NSMutableArray *pointArr = [[NSMutableArray alloc]init];
    19.
    20.     //生成随机点   1
    21.     //[pointArr addObject:[NSValue valueWithCGPoint:CGPointMake(KlineWidth*0, 0)]];
    22.     for (int i = 0; i < 12; i++) {
    23.         [pointArr addObject:[NSValue valueWithCGPoint:CGPointMake(KlineWidth* (i+1), 55 * i)]];
    24.
    25.     }
    26.
    27.         NSMutableArray* pointArr2 = [NSMutableArray array];
    28.     //生成随机点   2
    29.
    30.     for (int i = 0; i < 12; i++) {
    31.         [pointArr2 addObject:[NSValue valueWithCGPoint:CGPointMake(KlineWidth* (i + 1), 110 * i)]];
    32.     }
    33.
    34.
    35.
    36.
    37.     //竖轴
    38.     NSMutableArray *vArr = [[NSMutableArray alloc]initWithCapacity:pointArr.count-1];
    39.     for (int i=0; i<9; i++) {
    40.         [vArr addObject:[NSString stringWithFormat:@"%d",i*20]];
    41.     }
    42.
    43.
    44.
    45.
    46.
    47.
    48.     //横轴
    49.     NSMutableArray *hArr = [[NSMutableArray alloc]initWithCapacity:pointArr.count-1];
    50.
    51.     for (int i = 1; i <= 12; i++) {
    52.         [hArr addObject:[NSString stringWithFormat:@"%d",i]];
    53.     }
    54.
    55.
    56.     [line setHDesc:hArr];
    57.     [line setVDesc:vArr];
    58.     [line setArray:pointArr];
    59.     [line setArray1:pointArr2];
    60.
    61.     [self.view addSubview:line];
    62.
    63.
    64.
    65.
    66.
    67.
    68.
    69. }
