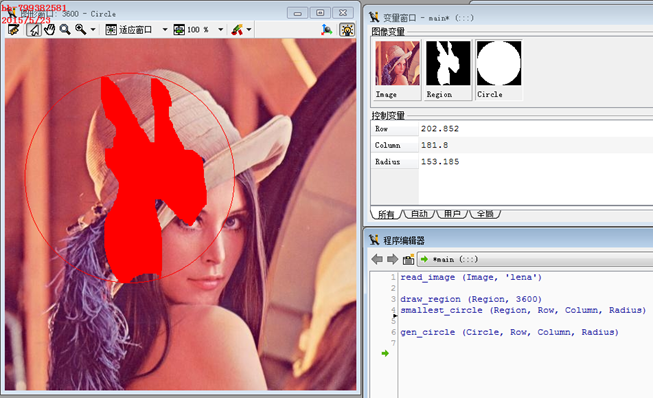

32、smallest_circle(Regions : : : Row, Column, Radius) 24

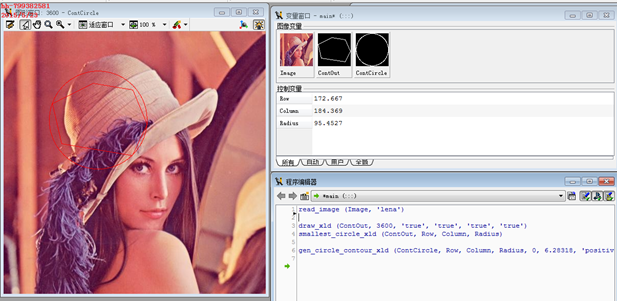

33、smallest_circle_xld(XLD : : : Row, Column, Radius) 24

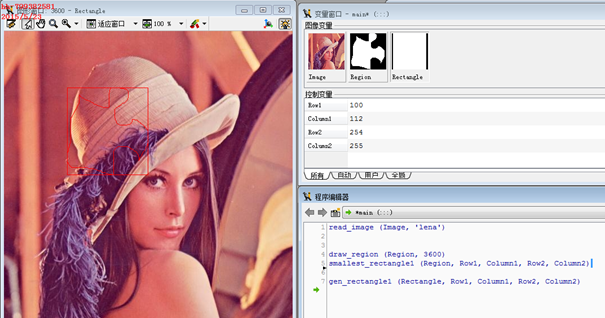

34、smallest_rectangle1(Regions : : : Row1, Column1, Row2, Column2) 25

35、smallest_rectangle1_xld(XLD : : : Row1, Column1, Row2, Column2) 25

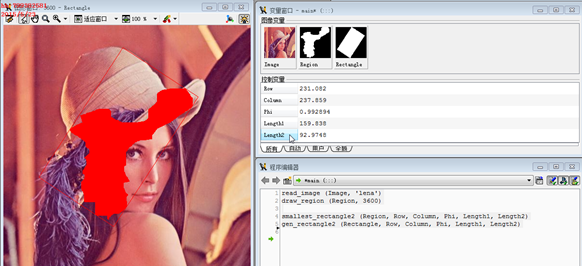

36、smallest_rectangle2(Regions : : : Row, Column, Phi, Length1, Length2) 25

37、smallest_rectangle2_xld(XLD : : : Row, Column, Phi, Length1, Length2) 26

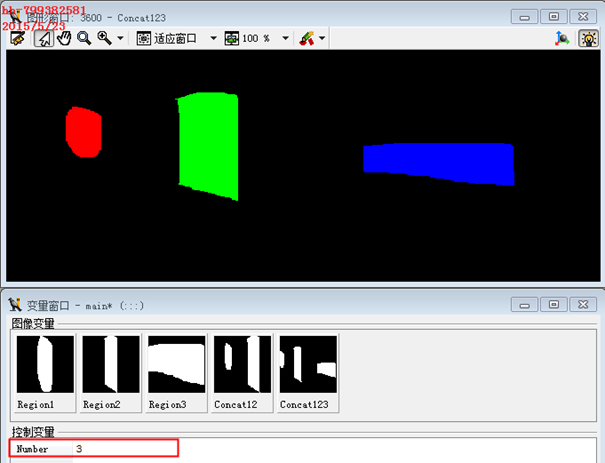

38、count_obj(Objects : : : Number) 26

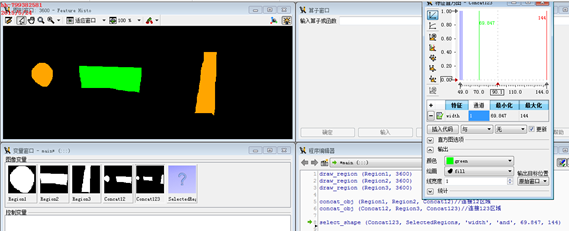

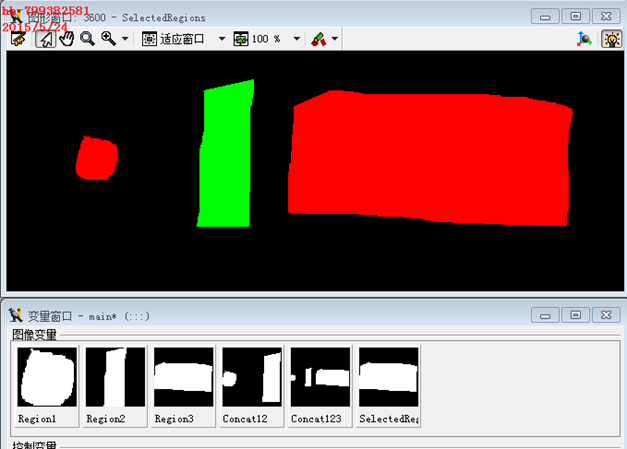

39、select_shape(Regions : SelectedRegions : Features, Operation, Min, Max : ) 26

40、select_shape_std(Regions : SelectedRegions : Shape, Percent : ) 27

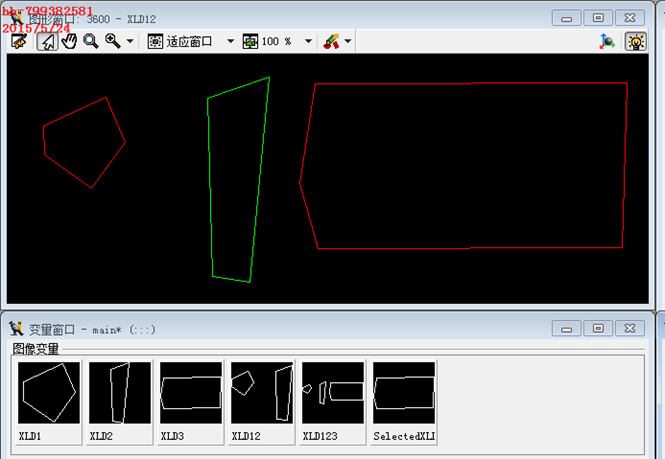

41、select_shape_xld(XLD : SelectedXLD : Features, Operation, Min, Max : ) 28

42、select_contours_xld(Contours : SelectedContours : Feature, Min1, Max1, Min2, Max2 : ) 29

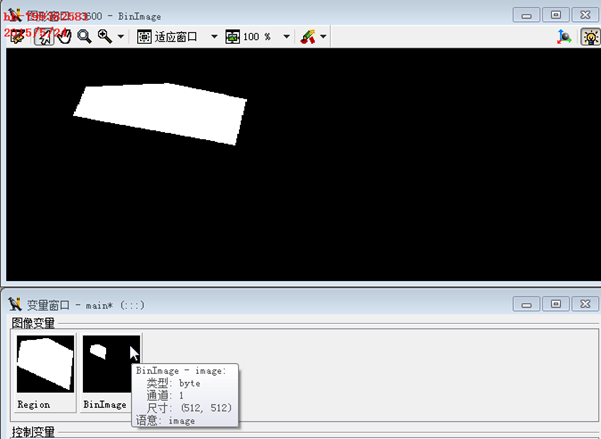

43、region_to_bin(Region : BinImage : ForegroundGray, BackgroundGray, Width, Height : ) 29

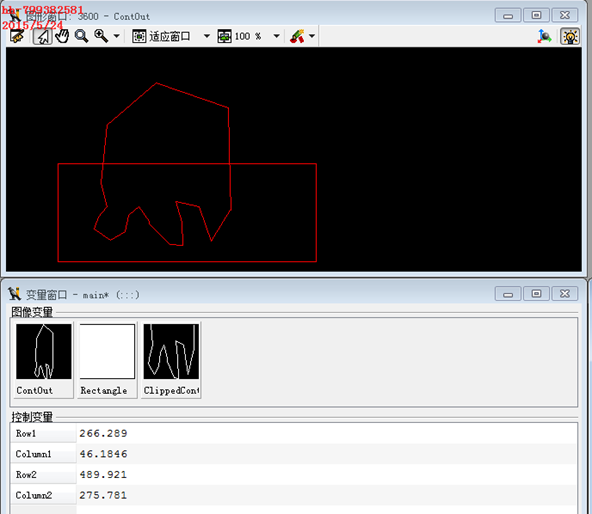

44、clip_contours_xld(Contours : ClippedContours : Row1, Column1, Row2, Column2 : ) 30

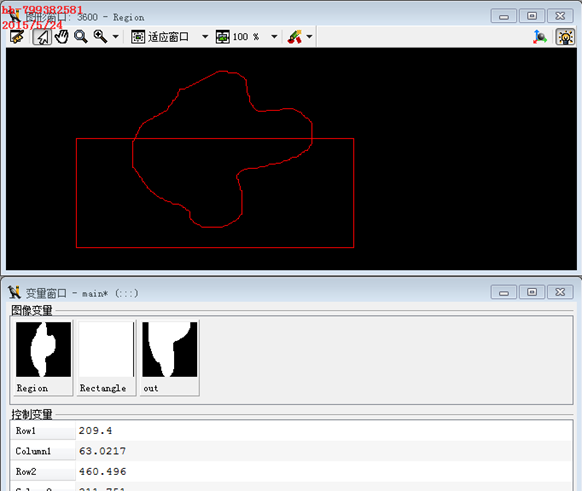

45、clip_region(Region : RegionClipped : Row1, Column1, Row2, Column2 : ) 31

46、write_contour_xld_arc_info(Contours : : FileName : ) 32

47、read_contour_xld_arc_info( : Contours : FileName : ) 32

48、write_contour_xld_dxf(Contours : : FileName : ) 32

49、read_contour_xld_dxf( : Contours : FileName, GenParamNames, GenParamValues : DxfStatus) 32

50、dev_display(Object : : : ) 32

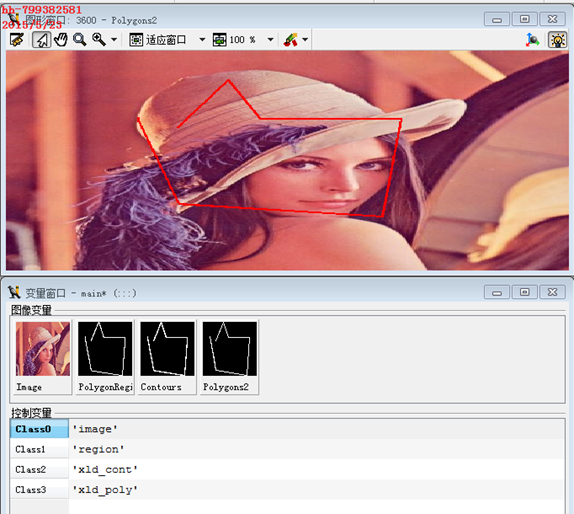

1、get_obj_class(Object : : : Class)

功能：获取图像对象的类名（常见的类名有'image' 'region' 'xld_cont' 'xld_poly' 'xld_parallel'）

read_image(Image,'lena')

draw_polygon (PolygonRegion, 3600)

gen_contour_region_xld (PolygonRegion, Contours, 'border')

gen_polygons_xld (Contours, Polygons2, 'ramer', 2)

get_obj_class (Image, Class0)

get_obj_class (PolygonRegion, Class1)

get_obj_class (Contours, Class2)

get_obj_class (Polygons2, Class3)

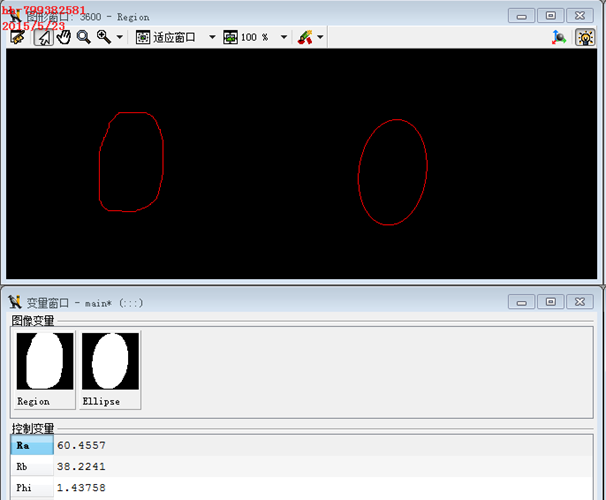

2、elliptic_axis(Regions : : : Ra, Rb, Phi)

功能：计算区域（region）的等效圆参数

draw_region (Region, 3600)//绘制region

elliptic_axis (Region, Ra, Rb, Phi)//计算等效椭圆

gen_ellipse (Ellipse, 140, 437, Phi, Ra, Rb)//把这个等效椭圆绘制出来

作用：再进行特征筛选时，可以知道每个region的椭圆相关参数，从而选择适当的值进行筛选

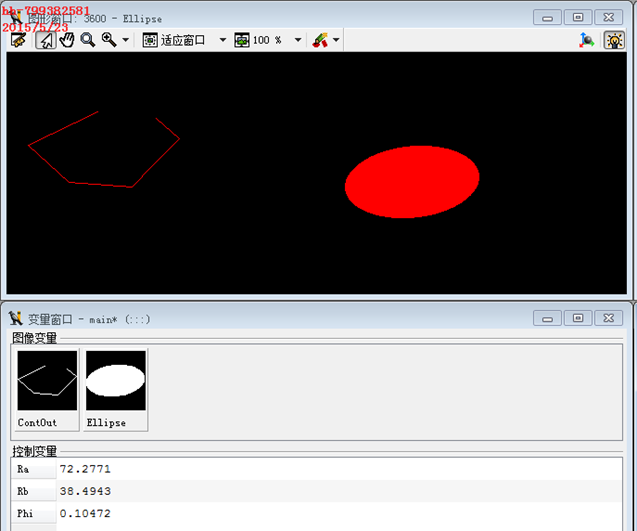

3、elliptic_axis_xld(XLD : : : Ra, Rb, Phi)

功能：计算轮廓或多边形轮廓的等效椭圆参数

draw_xld (ContOut, 3600, 'true', 'true', 'true', 'true')

elliptic_axis_xld (ContOut, Ra, Rb, Phi)

gen_ellipse (Ellipse, 140, 437, Phi, Ra, Rb)

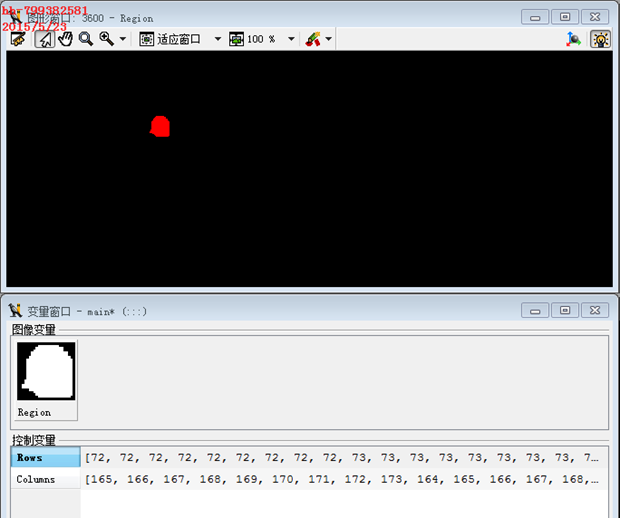

4、get_region_points(Region : : : Rows, Columns)

功能：获取区域的像素，存放到数组中

draw_region (Region, 3600)

get_region_points (Region, Rows, Columns)

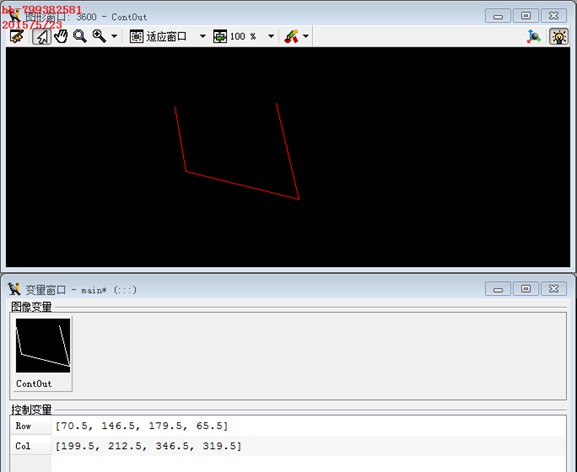

5、get_contour_xld(Contour : : : Row, Col)

功能：获取xld轮廓点的坐标

draw_xld (ContOut, 3600, 'true', 'true', 'true', 'true')

get_contour_xld (ContOut, Row, Col)

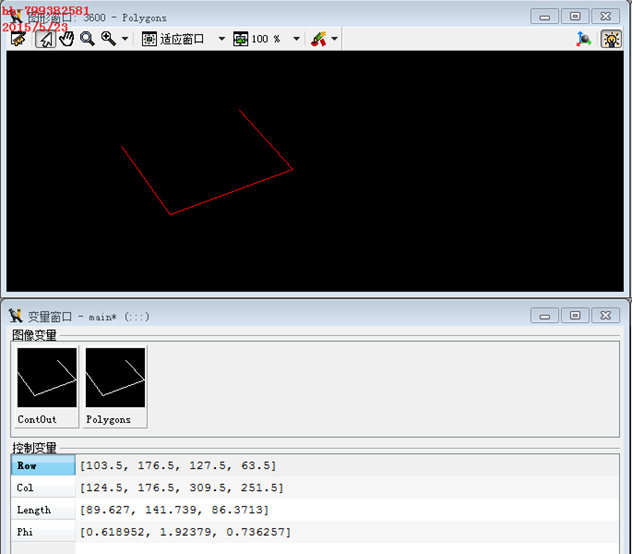

6、get_polygon_xld(Polygon : : : Row, Col, Length, Phi)

功能：获取多边形的数据

Polygon：输入多边形

Row, Col：存放多边形的点的数据

Length：点i和点i+1之间的线段长度

Phi：点i和点i+1之间的线段的角度

draw_xld (ContOut, 3600, 'true', 'true', 'true', 'true')

gen_polygons_xld (ContOut, Polygons, 'ramer', 2)

get_polygon_xld (Polygons, Row, Col, Length, Phi)

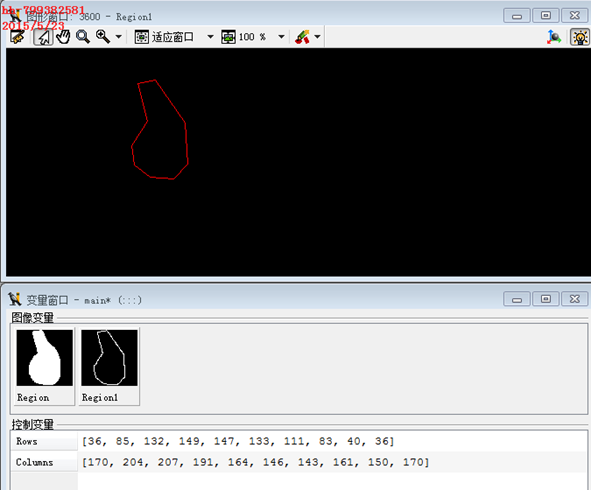

7、get_region_polygon(Region : : Tolerance : Rows, Columns)

功能：计算一个区域相似的多边形

draw_region (Region, 3600)

get_region_polygon (Region, 5, Rows, Columns)

gen_region_polygon (Region1, Rows, Columns)

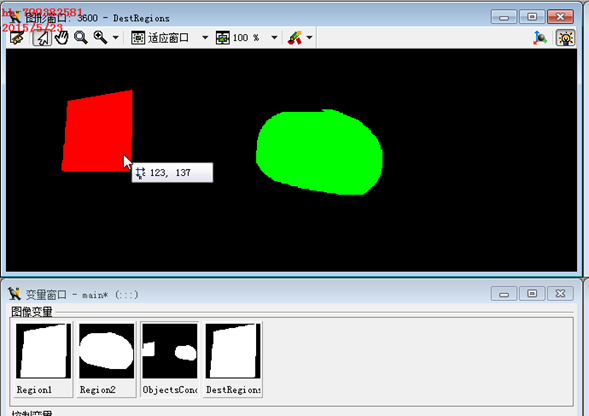

8、select_region_point(Regions : DestRegions : Row, Column : )

功能：选择包含制定像素的所有区域

draw_region (Region1, 3600)

draw_region (Region2, 3600)

concat_obj (Region1, Region2, ObjectsConcat)//连接区域

select_region_point (ObjectsConcat, DestRegions, 123, 137)

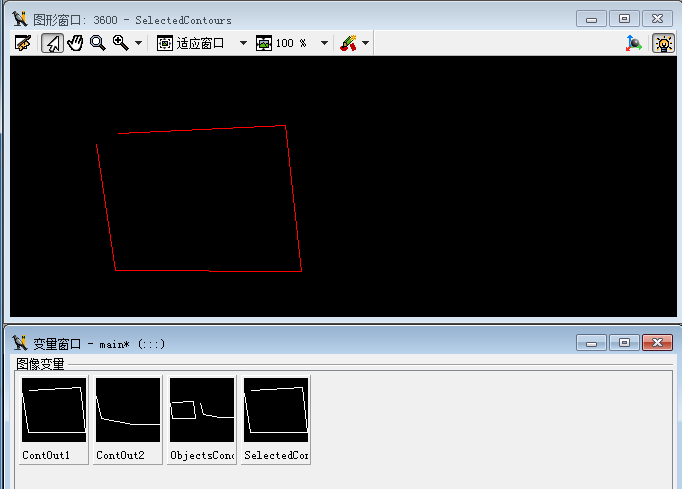

9、select_xld_point(XLDs : DestXLDs : Row, Column : )

功能：选择包含指定像素的所有轮廓或多边形

draw_xld (XLD1, 3600, 'true', 'true', 'true', 'true')

draw_xld (XLD2, 3600, 'true', 'true', 'true', 'true')

concat_obj (XLD1, XLD2, UNION_XLD)//连接区域

select_xld_point (UNION_XLD, DestXLDs,128, 155)

注：假如该轮廓或多边形是不封闭的，它会认为是封闭的再判断

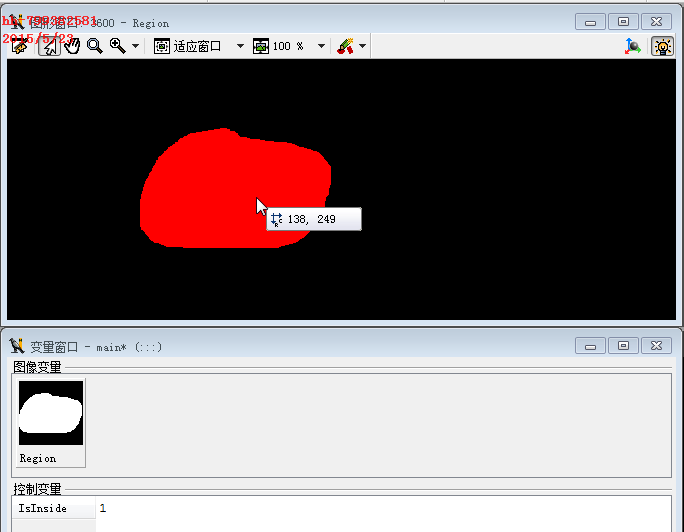

10、test_region_point(Regions : : Row, Column : IsInside)

功能：判断区域时候包含该像素点

draw_region (Region, 3600)

test_region_point (Region, 138, 249, IsInside)

11、test_xld_point(XLD : : Row, Column : IsInside)

功能：测试轮廓或多边形围绕的区域时候包含制定的点

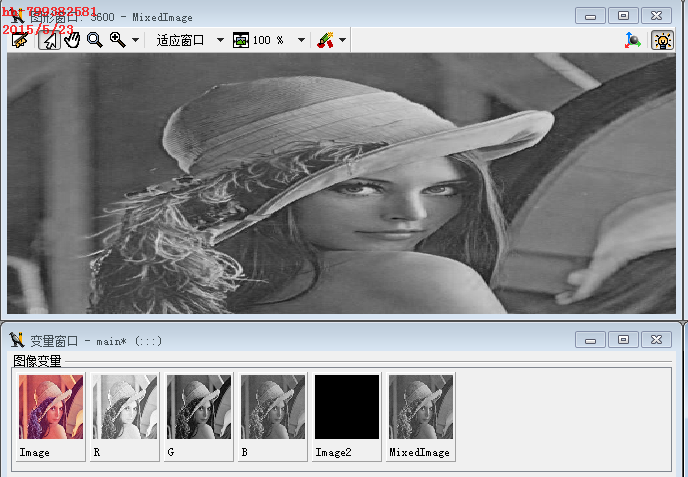

12、paint_gray(ImageSource, ImageDestination : MixedImage : : )

功能：把一副图像的回复子绘制到另一幅图像上

read_image (Image, 'lena')

decompose3 (Image, R, G, B)//分离三通道

get_image_size (B, Width, Height)//获取图片大小

gen_image_const (Image2, 'byte', Width, Height)//创建一张空图片

paint_gray (B, Image2, MixedImage)//把B通道的灰度值绘制到空图片上

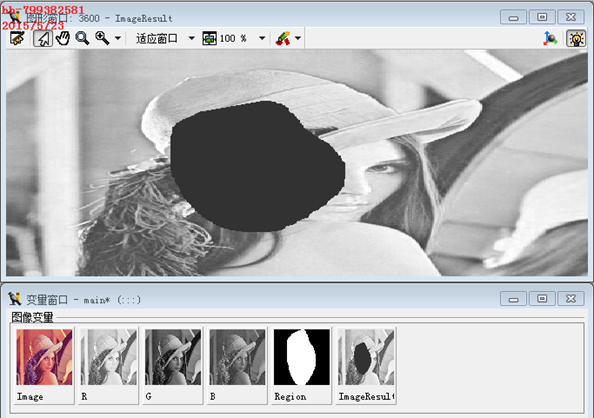

13、paint_region(Region, Image : ImageResult : Grayval, Type : )

功能：把区域绘制到一副图像上

Image：输入图像必须是单通道的灰度图

Grayval：填充的像素值

Type：以填充还是线条的方式

read_image (Image, 'lena')

decompose3 (Image, R, G, B)

draw_region (Region, 3600)

paint_region (Region, R, ImageResult, 50, 'fill')

注：最后的结果是一个整体的图像

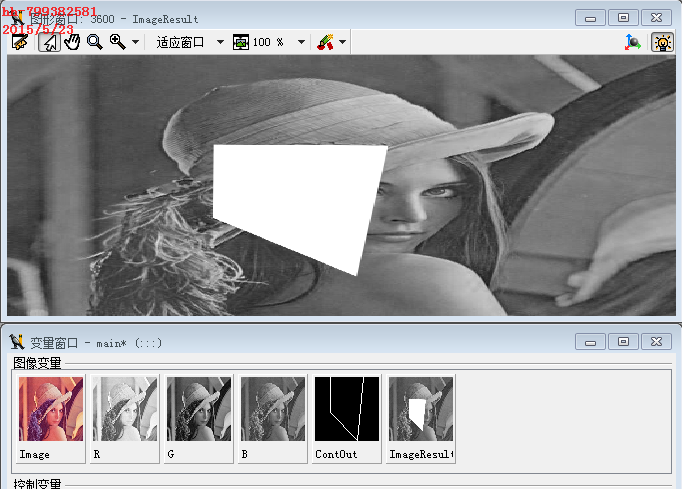

14、paint_xld(XLD, Image : ImageResult : Grayval : )

功能：把xld绘制到一副图像上

read_image (Image, 'lena')

decompose3 (Image, R, G, B)

draw_xld (ContOut, 3600, 'true', 'true', 'true', 'true')

paint_xld (ContOut, B, ImageResult, 255)

注：若xld轮廓不封闭，则它自动闭合。

15、area_center(Regions : : : Area, Row, Column)

功能：计算区域的面积和中心坐标

16、area_center_xld(XLD : : : Area, Row, Column, PointOrder)

计算轮廓或多边形的面积和重心。

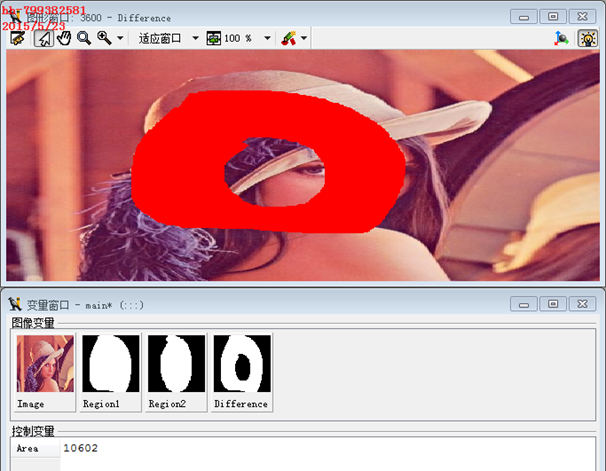

17、area_holes(Regions : : : Area)

计算区域孔洞的面积

read_image (Image, 'lena')

draw_region (Region1, 3600)

draw_region (Region2, 3600)

difference (Region1, Region2, Difference)//差集，使其产生孔洞

area_holes (Difference, Area)//计算孔洞的面积

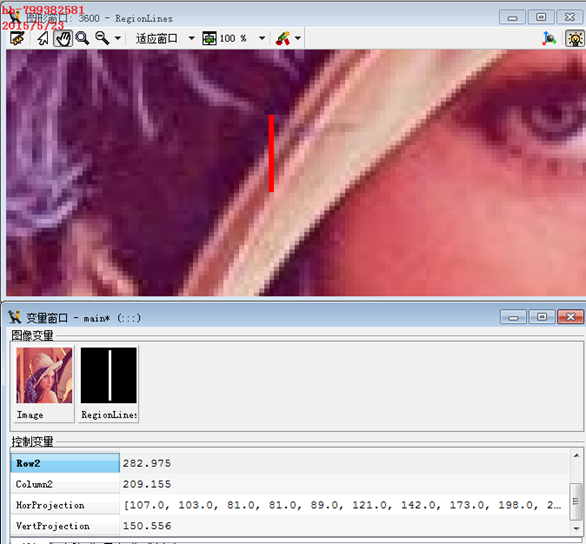

18、gray_projections(Region, Image : : Mode : HorProjection, VertProjection)

功能：计算区域在水平方向和垂直方向的灰度值投影

read_image (Image, 'lena')

draw_line (3600, Row1, Column1, Row2, Column2)

gen_region_line (RegionLines, Row1, Column1, Row2, Column2)

gray_projections (RegionLines, Image, 'simple', HorProjection, VertProjection)

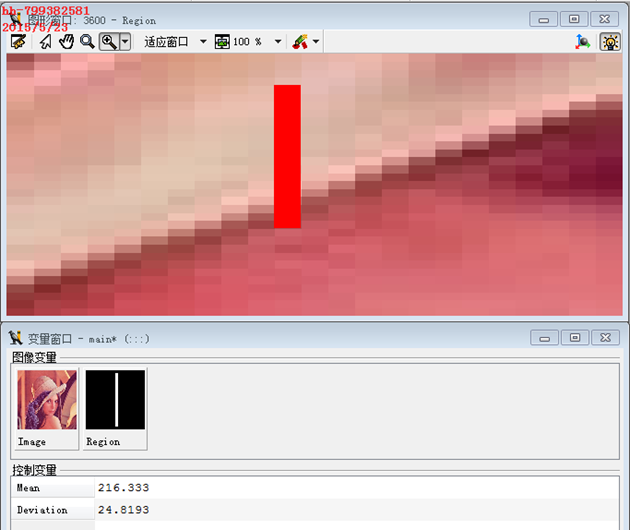

19、intensity(Regions, Image : : : Mean, Deviation)

功能：计算区域像素点的平局灰度值和灰度值偏差

read_image (Image, 'lena')

draw_region (Region, 3600)

intensity (Region, Image, Mean, Deviation)

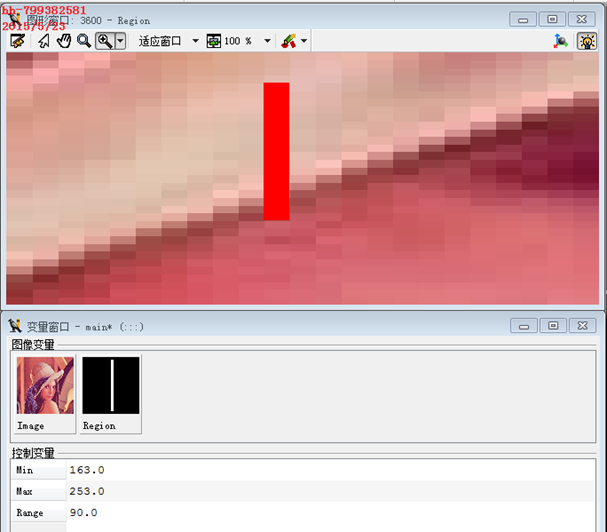

20、min_max_gray(Regions, Image : : Percent : Min, Max, Range)

功能：计算区域的最小灰度值和最大灰度值

read_image (Image, 'lena')

draw_region (Region, 3600)

min_max_gray (Region, Image, 0, Min, Max, Range)

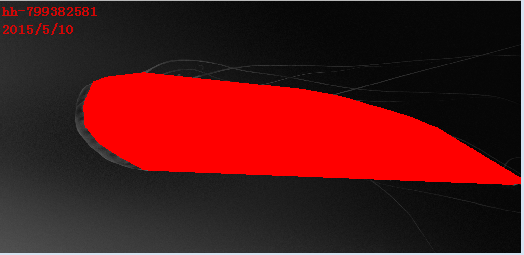

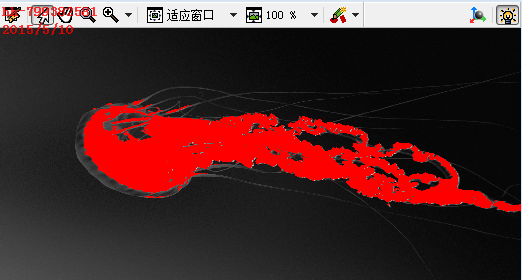

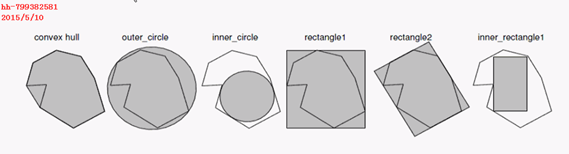

21、shape_trans(Region : RegionTrans : Type : )

功能：区域形状变换

*读入一张图片

read_image (Image, 'C:/picture/1.jpg')

*转换为灰度图

rgb1_to_gray (Image, GrayImage)

*进行阈值操作产生一个region

threshold (GrayImage, Regions1, 91, 255)

shape_trans (Regions1, RegionTrans, 'convex')

22、shape_trans_xld(XLD : XLDTrans : Type : )

功能：轮廓后多边形xld形状转换，跟21中的region类似

23、sort_region(Regions : SortedRegions : SortMode, Order, RowOrCol : )

功能：根据区域region的相对位置，对轮廓进行排序

SortMode：排序的模式

Order：升序还是降序

RowOrCol：先按行排列还是先按列排

例子：参考例程：ball.hdev

24、sort_contours_xld(Contours : SortedContours : SortMode, Order, RowOrCol : )

功能：根据轮廓的相对位置，对轮廓进行排序，与23类似

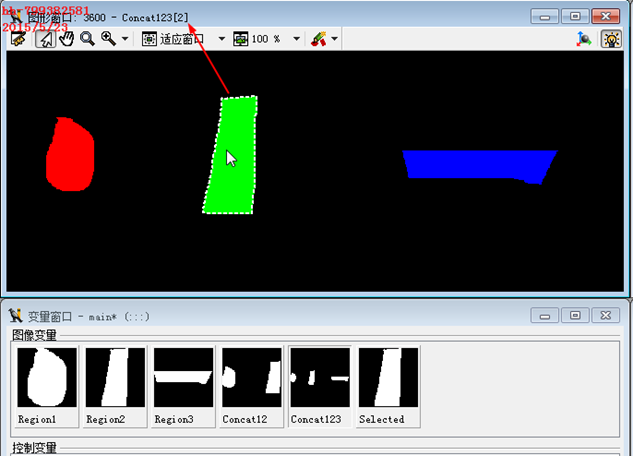

25、select_obj(Objects : ObjectSelected : Index : )

功能：从对象元组中选择指定索引的对象

draw_region (Region1, 3600)

draw_region (Region2, 3600)

draw_region (Region3, 3600)

concat_obj (Region1, Region2, Concat12)//连接12区域

concat_obj (Concat12, Region3, Concat123)//连接123区域

select_obj (Concat123, Selected, 2)//选择第二个区域

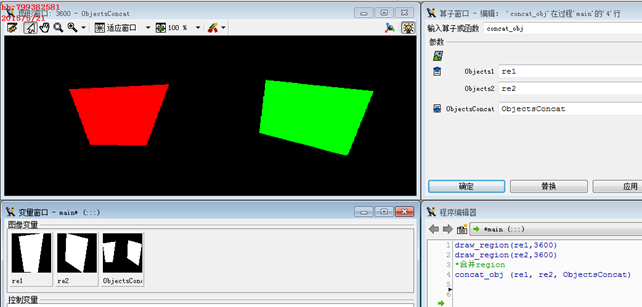

26、concat_obj(Objects1, Objects2 : ObjectsConcat : : ) 对象既可以使region也可以是xld polygons、xld contours

功能：把两个的对象合并（xld或region）

例子1：region

draw_region(re1,3600)

draw_region(re2,3600)

*合并region

concat_obj (re1, re2, ObjectsConcat)

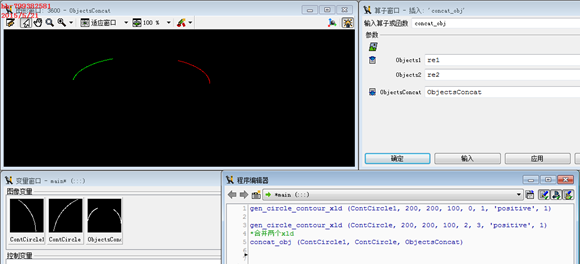

例子2：合并xld

gen_circle_contour_xld (ContCircle1, 200, 200, 100, 0, 1, 'positive', 1)

gen_circle_contour_xld (ContCircle, 200, 200, 100, 2, 3, 'positive', 1)

*合并两个xld

concat_obj (ContCircle1, ContCircle, ObjectsConcat)

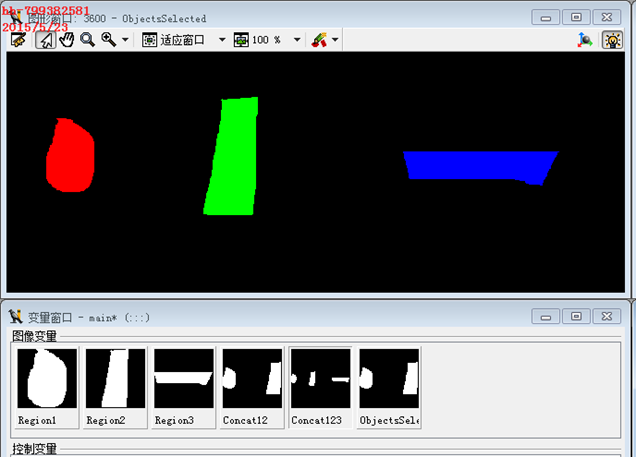

27、copy_obj(Objects : ObjectsSelected : Index, NumObj : )

功能：从对象元组中复制图形对象

Index：起始索引

NumObj：数量

draw_region (Region1, 3600)

draw_region (Region2, 3600)

draw_region (Region3, 3600)

concat_obj (Region1, Region2, Concat12)//连接12区域

concat_obj (Concat12, Region3, Concat123)//连接123区域

copy_obj (Concat123, ObjectsSelected, 1, 2)

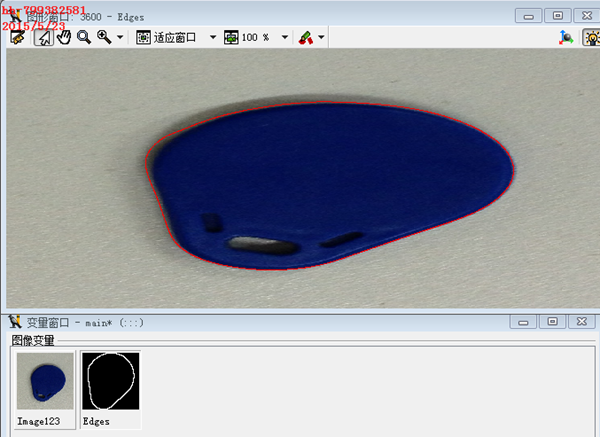

28、edges_color_sub_pix(Image : Edges : Filter, Alpha, Low, High : )

功能：使用Deriche，Lanser，Shen，Canny滤波器提取亚像素精度边缘

Filter：提取边缘的滤波器，默认为'canny'

Alpha：平滑滤波参数。值越小滤波效果越强，获得的边缘细节越少。对于'canny'，刚好相反，值喜悦小，滤波

效果越落，获得边缘细节越多。

Low：输入磁滞阈值操作的低阈值

High：输入磁滞阈值操作的高阈值

read_image (Image123, 'C:/123.JPG')

edges_color_sub_pix (Image123, Edges, 'canny', 10, 50, 200)

磁滞阈值说明：例如在canny中，它是基于sobel边缘。即canny算子中有两个磁滞阈值，一个是低阈值，一个是高阈值，这个两个阈值分别对图片进行sobel边缘检测，在低阈值的结果图像有，由于使用宽松阈值，不必要的边缘也被检测到；高阈值中得到的是重要轮廓边缘。Canny算子就是综合低阈值和高阈值的结果得到最后的结果即如果存在连续的边缘路径，将低阈值图像中的边缘点与高阈值图像中的边缘边相连接，那么这样高阈值图像中所有的边缘点保存下来，同事移除低阈值图像中所有的孤立的边缘点。

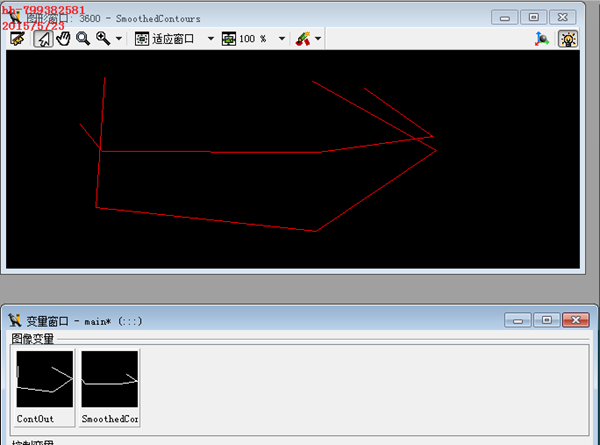

29、smooth_contours_xld(Contours : SmoothedContours : NumRegrPoints : )

功能：平滑xld轮廓

NumRegrPoints：输入用于计算结果中回归线的点的个数

draw_xld (ContOut, 3600, 'true', 'true', 'true', 'true')
