Iandola, Forrest N., et al. “SqueezeNet: AlexNet-level accuracy with 50x fewer parameters and< 1MB model size.” arXiv preprint arXiv:1602.07360 (2016).
本文考察了深度学习中除了精度之外的另一个重要因素：模型大小。有两处值得学习的亮点：
- 给出了一个分类精度接近AlexNet[1](#fn1)的网络，模型缩小510倍- 归纳了缩小模型尺寸时的设计思路
复习：卷积层的参数个数。
输入通道
c
i
c_i
ci，核尺寸
k
k
k，输出通道
c
o
c_o
co，参数个数为：
c
i
×
k
2
×
c
o
c_i \times k^2 \times c_o
ci×k2×co。<br> 以AlexNet第一个卷积层为例，参数量达到：3**11**11*96 = 34848。</p>
作者提供的源码请戳这里，各个主流框架均有实现。
基础模块
在当下许多深度学习的文章中都使用了模块化的设计思想，远者有AlexNet中反复出现的conv+relu+pool模式；近者有用于人体姿态分析的Stacked Hourglass算法（参看这篇博客）
本文使用的基础模块称为fire： 包含三个卷积层（蓝色），步长均为1。分为squeeze和expand两部分，分别压缩和扩展数据（灰色矩形）的通道数。
expand部分中，两个不同核尺寸的结果通过串接层（黄色）合并输出。
fire模块有三个可调参数：
s
1
s_1
s1: squeeze部分，1×1卷积层的通道数</li><li>
e
1
e_1
e1: expand部分，1×1卷积层的通道数</li><li>
e
3
e_3
e3: expand部分，3×3卷积层的通道数</li>
输入输出尺寸相同。输入通道数不限，输出通道数为
e
1
+
e
3
e_1+e_3
e1+e3。<br> 在本文提出的SqueezeNet结构中，
e
1
=
e
3
=
4
s
1
e_1=e_3= 4s_1
e1=e3=4s1。
网络结构

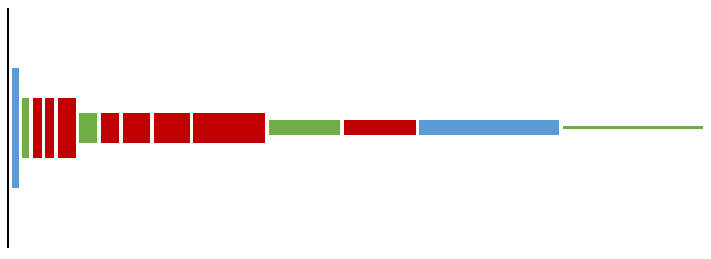

整个网络包含10层。 第2到9层为fire模块（红色），每个模块内部先减少通道数（squeeze）再增加通道数（expamd）。每两个模块之后，通道数会增加。 第10层又是卷积层（蓝色），为小图的每个像素预测1000类分类得分。
这是一个全卷积网络，避免了如今越来越不受待见的全连接层。由于最后一层提供了全图求平均操作，可以接受任意尺寸的输入。当然，输入还是需要归一化到大致相当的尺寸，保持统一尺度。
全连接层的参数多，对性能提升帮助不大，现在往往被pooling代替。
这个网络达到了和AlexNet相当的分类精度，但模型缩小了50倍：
| architecture | model size | top-1 accuracy | top-5 accuracy |
|---|---|---|---|
| AlexNet | 240MB | 57.2% | 80.3% |
| SqueezeNet | 4.8MB | 57.5% | 80.3% |
参数压缩
在网络结构确定的前提下，还可以进一步压缩其中的参数。本文使用了第二作者的Deep Compression[2](#fn2)方法，包含裁剪，量化，编码三个手段。

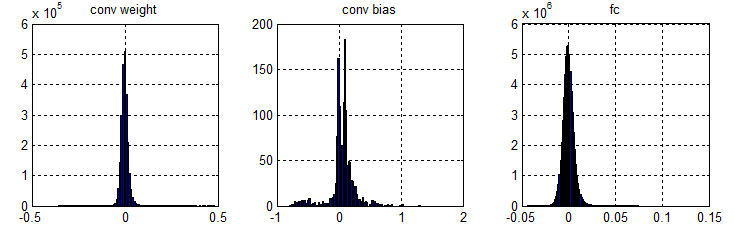

AlexNet中卷积层的weight、bias以及全连层参数分布如下所示。可以看出：全连层参数和卷积层weight占绝大多数，卷积层的bias只占极小部分。
参数压缩针对卷积层的weight和全连层参数。每一层的参数单独压缩。
裁剪
由前图可以看出，绝大部分参数集中在0附近。

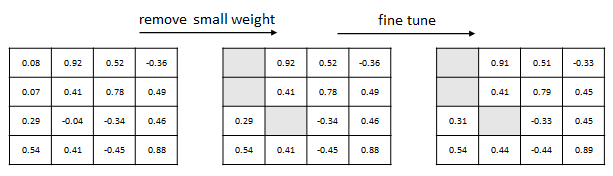

裁剪操作的第一步，把网络中所有绝对值小于门限的参数置0；非零参数再次训练进行优化。
第二步，用下标方法表示剩余的参数：记录非零参数值和其在数组中的下标。
论文声称使用compressed sparse row方法进行压缩，实际源码中并没有。
下标中相邻元素差值不会超过数组长度。为了进一步压缩，把下标表示成差分形式。
例：稀疏矩阵
[
0
0
0
0
5
8
0
0
0
0
3
0
0
6
0
0
]
\begin{bmatrix} 0 & 0 & 0 & 0 \\ 5 & 8 & 0 & 0 \\ 0 & 0 & 3 & 0 \\ 0 & 6 & 0 & 0\end{bmatrix}
⎣⎢⎢⎡0500080600300000⎦⎥⎥⎤</p>
A = [ 5 8 3 6 ], IA = [4 5 10 13]
差分形式：IA = [4 1 5 3]
差分形式的IA动态范围大大缩小，可以用较少的比特数（4）进行编码。
当差值超出当前比特数能表示的范围后，在中间插入一个值为0的“非零元素”。
量化(Quantization)
首先，用K均值把所有参数聚成
2
n
2^n
2n个类。 最后，使用n比特编码的聚类中心替代原有参数。<br> <img src="https://img-blog.csdnimg.cn/img_convert/76731250921dc8012b5195782514a343.png" alt="这里写图片描述">
Deep Compression论文：卷积层，n=8； fc层，n=4。SqueezeNet中全部为卷积层，n=6。
问题：同类节点的梯度为什么相加？不是应该求平均吗？
编码(Huffman Encoding)
现在需要存储的主要数据有二：编码为n位的非零数据取值；编码为4位的非零元素下标。
这两者的分布都不均匀，可以使用Huffman编码进一步压缩存储。源码中没有实现。
模型存储结构
压缩后的二进制模型按层存储，当前层有nz个非零元素，分为如下4个部分：
| name | type | size | note |
|---|---|---|---|
| codebook | float32 | 2^n | 码书 |
| bias | float32 | 输出通道数 | 无压缩 |
| spm_stream | uint8 | n z − 1 8 / n + 1 \frac{nz-1}{8/n}+1 8/nnz−1+1 | 非零元素取值，n位编码$ |
| ind_stream | uint8 | n z − 1 8 / 4 + 1 \frac{nz-1}{8/4}+1 8/4nz−1+1 | 非零元素下标，4位编码$ |
经过Deep Compression压缩，模型进一步缩小了10倍，仍然保持原有精度。
| architecture | model size | top-1 accuracy | top-5 accuracy |
|---|---|---|---|
| AlexNet | 240MB | 57.2% | 80.3% |
| SqueezeNet | 4.8MB | 57.5% | 80.3% |
| SqueezeNet+DeepCompression | 0.66MB | 57.5% | 80.3% |
设计思路
本文还花费较大篇幅介绍了设计网络时的心得体会，颇具启发性。
参数组合
每层fire模块的三个参数如果单独设计，需要尝试的组合太多。需要使用超参数进行规划：
- 首个fire模块中包含base个3×3核；每隔freq个fire模块，3×3模块增加incre个。- expand部分中，3×3核占expand中核总数比例为pct。- squeeze中核数与expand中核数比例为sr。 sr和pct增大可以提升准确率，但模型尺寸增大。本文取sr=0.125，pct=0.5。
大尺度结构

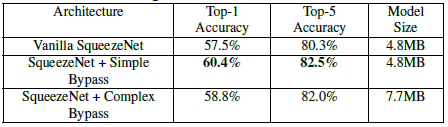

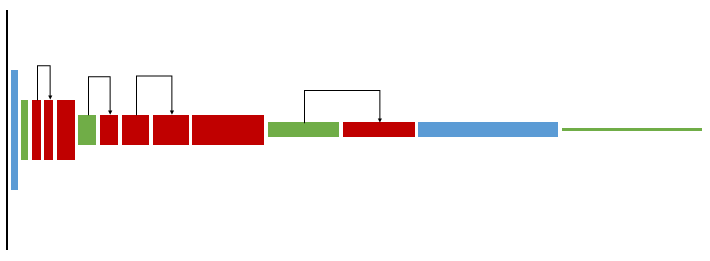

在通道数相同的层之间，添加旁路相加结构可以明显提升准确性（源码未实现）。
带有卷积的旁路结构可以在任意层之间添加，准确性提升较小，模型增大。
压缩：有的放矢
问：如何确定哪些层不重要？
答：逐个将每一层50%参数置零，查看模型性能。对性能影响不大的层，不重要。
问：不重要的怎么办？
答：Deep Compression中使用较少比特数表达。
问：重要的层呢？
答：增加expand部分中的输出通道数，进一步提升准确率。
SDS训练法
本文还有一个神奇的发现：使用裁剪之后的模型为初始值，再次进行训练调优所有参数，正确率能够提升4.3%。
稀疏相当于一种正则化，有机会把解从局部极小中解放出来。这种方法称为DSD(dense->sparse->dense)。
