概念
LVS
什么是lvs
LVS是Linux Virtual Server的简写，意即Linux虚拟服务器，是一个虚拟的服务器集群系统。本项目在1998年5月由章文嵩博士成立，是中国国内最早出现的自由软件项目之一。


 KeepAlived
 什么是keepAlived
keepalived是一个类似于layer3, 4 & 5交换机制的软件，也就是我们平时说的第3层、第4层和第5层交换。Keepalived是自动完成，不需人工干涉。
简介
 Keepalived的作用是检测服务器的状态，如果有一台web服务器宕机，或工作出现故障，Keepalived将检测到，并将有故障的服务器从系统中剔除，同时使用其他服务器代替该服务器的工作，当服务器工作正常后Keepalived自动将服务器加入到服务器群中，这些工作全部自动完成，不需要人工干涉，需要人工做的只是修复故障的服务器。
工作原理
 Layer3,4,5工作在IP/TCP协议栈的IP层，TCP层，及应用层,原理分别如下：
 Layer3：Keepalived使用Layer3的方式工作式时，Keepalived会定期向服务器群中的服务器发送一个ICMP的数据包（既我们平时用的Ping程序）,如果发现某台服务的IP地址没有激活，Keepalived便报告这台服务器失效，并将它从服务器群中剔除，这种情况的典型例子是某台服务器被非法关机。Layer3的方式是以服务器的IP地址是否有效作为服务器工作正常与否的标准。
 Layer4:如果您理解了Layer3的方式，Layer4就容易了。Layer4主要以TCP端口的状态来决定服务器工作正常与否。如web server的服务端口一般是80，如果Keepalived检测到80端口没有启动，则Keepalived将把这台服务器从服务器群中剔除。
 Layer5：Layer5对指定的URL执行HTTP GET。然后使用MD5算法对HTTP GET结果进行求和。如果这个总数与预期值不符，那么测试是错误的，服务器将从服务器池中移除。该模块对同一服务实施多URL获取检查。如果您使用承载多个应用程序服务器的服务器，则此功能很有用。


环境准备：

操作系统：centos7

192.168.1.9 （keepalived master|web1）

192.168.1.10 （keepalived backup|web2）

192.168.1.100 vip

关闭防火墙

[root@server01 ~]# systemctl stop firewalld
[root@server01 ~]# setenforce  0



1 yum 安装keepalived

yum -y install keepalived

 2 配置keepalived

master 配置

global_defs {
   notification_email {
        347042860@qq.com
   }
   notification_email_from 347042860@qq.com
   smtp_server smtp.qq.com
   smtp_connection_timeout 30
   router_id LVS_DEVEL  # 设置lvs的id，在一个网络内应该是唯一的
}
vrrp_instance VI_1 {
    state MASTER   #指定Keepalived的角色，MASTER为主，BACKUP为备 记得大写
    interface ens33  #网卡id 不同的电脑网卡id会有区别 可以使用:ip a查看
    virtual_router_id 51  #虚拟路由编号，主备要一致
    priority 100  #定义优先级，数字越大，优先级越高，主DR必须大于备用DR
    advert_int 1  #检查间隔，默认为1s
    authentication {   #这里配置的密码最多为8位，主备要一致，否则无法正常通讯
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.1.100  #定义虚拟IP(VIP)为192.168.1.100，可多设，每行一个
    }
}
# 定义对外提供服务的LVS的VIP以及port
virtual_server 192.168.1.100 80 {
    delay_loop 6 # 设置健康检查时间，单位是秒
    lb_algo rr # 设置负载调度的算法为wlc
    lb_kind DR # 设置LVS实现负载的机制，有NAT、TUN、DR三个模式
    nat_mask 255.255.255.0
    persistence_timeout 0
    protocol TCP
    real_server 192.168.1.9 80 {  # 指定real server1的IP地址
        weight 3   # 配置节点权值，数字越大权重越高
        TCP_CHECK {
        connect_timeout 10
        nb_get_retry 3
        delay_before_retry 3
        connect_port 80
        }
    }
    real_server 192.168.1.10 80 {  # 指定real server2的IP地址
        weight 3  # 配置节点权值，数字越大权重越高
        TCP_CHECK {
        connect_timeout 10
        nb_get_retry 3
        delay_before_retry 3
        connect_port 80
        }
     }
}

3 启动keepalived服务

[root@bogon keepalived]# systemctl enable keepalived
Created symlink from /etc/systemd/system/multi-user.target.wants/keepalived.service to /usr/lib/systemd/system/keepalived.service.
[root@bogon keepalived]# systemctl start keepalived

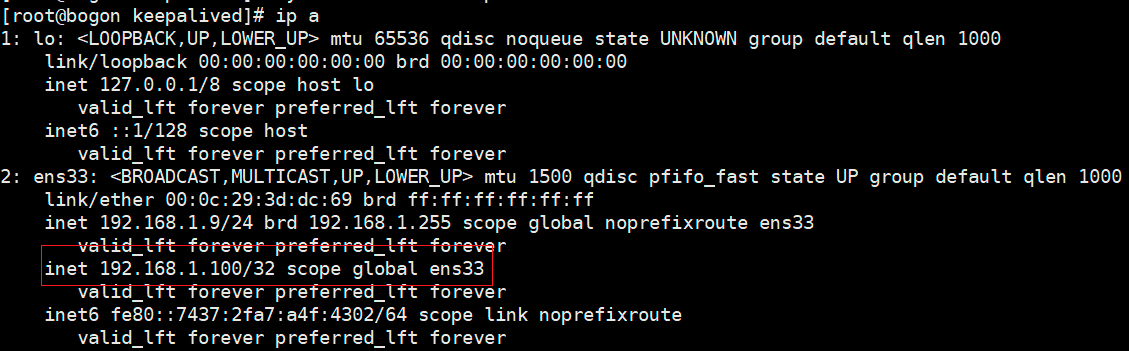

1.9上执行 ip a





 backup配置

global_defs {
   notification_email {
        347042860@qq.com
   }
   notification_email_from 347042860@qq.com
   smtp_server smtp.qq.com
   smtp_connection_timeout 30
   router_id LVS_DEVEL  # 设置lvs的id，在一个网络内应该是唯一的
}
vrrp_instance VI_1 {
    state BACKUP   #指定Keepalived的角色，MASTER为主，BACKUP为备 记得大写
    interface ens33  #网卡id 不同的电脑网卡id会有区别 可以使用:ip a查看
    virtual_router_id 51  #虚拟路由编号，主备要一致
    priority 50  #定义优先级，数字越大，优先级越高，主DR必须大于备用DR
    advert_int 1  #检查间隔，默认为1s
    authentication {   #这里配置的密码最多为8位，主备要一致，否则无法正常通讯
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.1.100  #定义虚拟IP(VIP)为192.168.1.100，可多设，每行一个
    }
}
# 定义对外提供服务的LVS的VIP以及port
virtual_server 192.168.1.100 80 {
    delay_loop 6 # 设置健康检查时间，单位是秒
    lb_algo rr # 设置负载调度的算法为wlc
    lb_kind DR # 设置LVS实现负载的机制，有NAT、TUN、DR三个模式
    nat_mask 255.255.255.0
    persistence_timeout 0
    protocol TCP
    real_server 192.168.1.9 80 {  # 指定real server1的IP地址
        weight 3   # 配置节点权值，数字越大权重越高
        TCP_CHECK {
        connect_timeout 10
        nb_get_retry 3
        delay_before_retry 3
        connect_port 80
        }
    }
    real_server 192.168.1.10 80 {  # 指定real server2的IP地址
        weight 3  # 配置节点权值，数字越大权重越高
        TCP_CHECK {
        connect_timeout 10
        nb_get_retry 3
        delay_before_retry 3
        connect_port 80
        }
     }
}

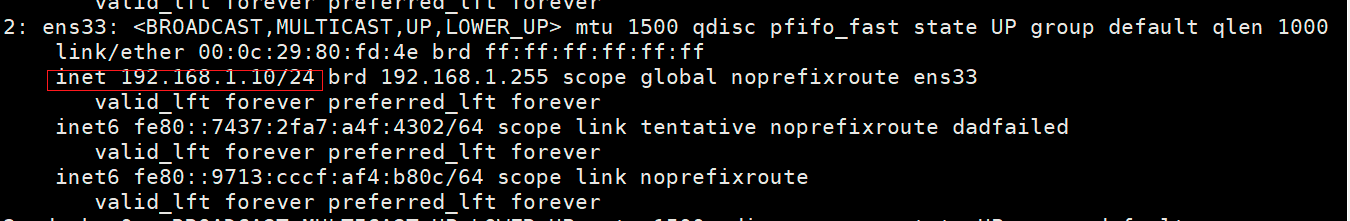

 1.10上执行ip a

不能出现1.100 这个ip，如果有的话就是脑裂现象



 4 yum 安装nginx

yum -y install nginx

 5 启动nginx服务

[root@bogon keepalived]# systemctl enable nginx
Created symlink from /etc/systemd/system/multi-user.target.wants/nginx.service to /usr/lib/systemd/system/nginx.service.
[root@bogon keepalived]# systemctl start nginx

 6 修改nginx 默认主页

vim /usr/share/nginx/html/index.html
<h1>Welcome to wg01 CentOS</h1>

7 编辑realserver脚本文件 vim /etc/init.d/realserver.sh（两台web服务器都要做）

#虚拟的vip 根据自己的实际情况定义
SNS_VIP=192.168.1.100
/etc/rc.d/init.d/functions
case "$1" in
start)
       ifconfig lo:0 $SNS_VIP netmask 255.255.255.255 broadcast $SNS_VIP
       /sbin/route add -host $SNS_VIP dev lo:0
       echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
       echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
       echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
       echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce
       sysctl -p >/dev/null 2>&1
       echo "RealServer Start OK"
       ;;
stop)
       ifconfig lo:0 down
       route del $SNS_VIP >/dev/null 2>&1
       echo "0" >/proc/sys/net/ipv4/conf/lo/arp_ignore
       echo "0" >/proc/sys/net/ipv4/conf/lo/arp_announce
       echo "0" >/proc/sys/net/ipv4/conf/all/arp_ignore
       echo "0" >/proc/sys/net/ipv4/conf/all/arp_announce
       echo "RealServer Stoped"
       ;;
*)
       echo "Usage: $0 {start|stop}"
       exit 1
esac
exit 0

 8 执行脚本

[root@server01 keepalived]# chmod  +x /etc/init.d/realserver.sh
[root@server01 keepalived]# sh /etc/init.d/realserver.sh start
RealServer Start OK

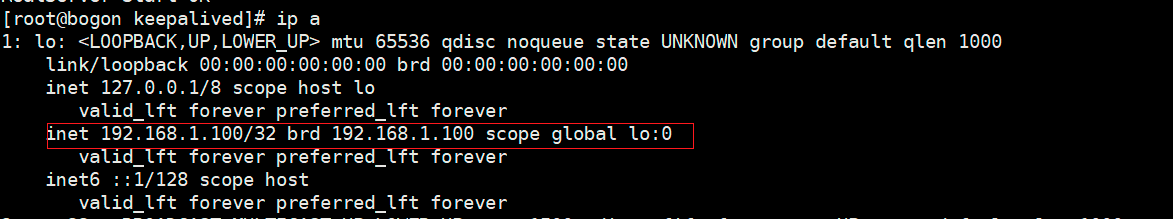

9 执行ip a查看

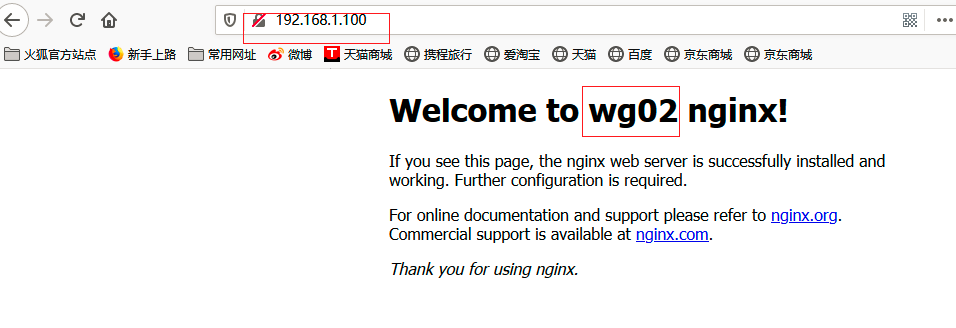

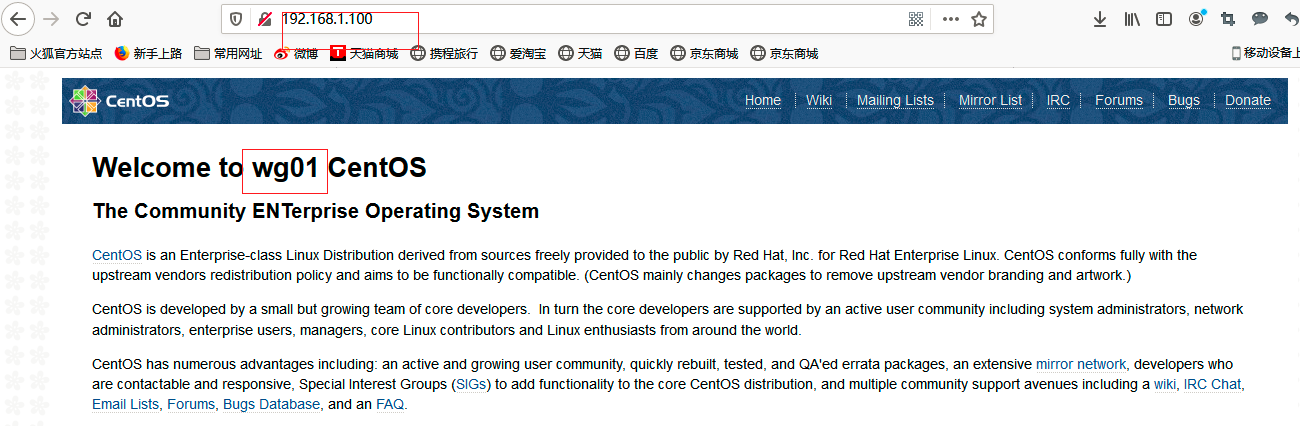

 10 浏览器访问测试







 11 LVS管理工具-ipvsadm

安装ipvsadm

yum -y install ipvsadm



查看统计
  • 查看当前配置的虚拟服务和各个RS的权重
    ipvsadm -Ln
  • 查看当前ipvs模块中记录的连接（可用于观察转发情况）
    ipvsadm -lnc
  • 查看ipvs模块的转发情况统计
    ipvsadm -Ln --stats | --rate
