AGV中控项目架构改造思路分析 --- 车辆信息处理

信息接受处理

改造原因

原中控针对车辆信息，采用一个后台线程获取全部车辆信息，一次性处理所有车辆的信息

• 优点：节省资源，单线程工作
• 缺点：处理速度慢，当涉及I/O问题，对其余车辆的处理速度有很大影响，当车辆数目上升时，无法做出有效的响应速度提升措施

改造后

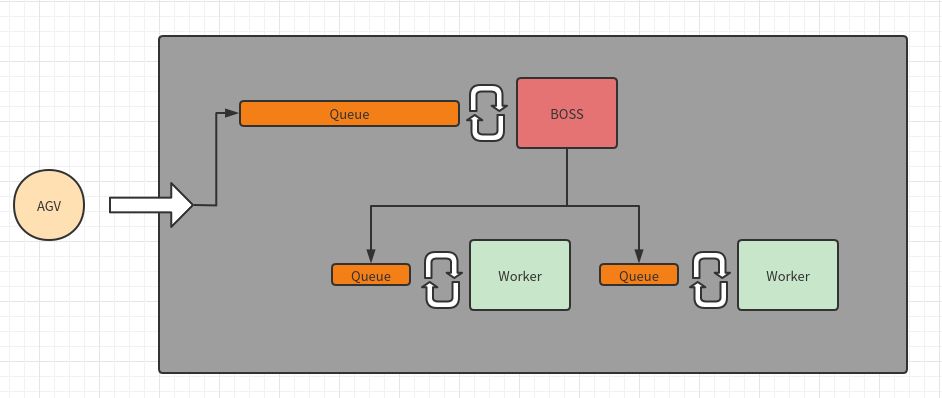

借鉴netty的reactor模型，对车辆的信息处理，有一个Boss线程和2^n个worker线程

• 优点：可接受的AGV数量提升明显（测试100辆AGV同时上报，上报间隔500ms，响应时间在1s以内，没有试过极限），而且可以按照实际场景使用不同比例（worker:AGV），提升系统接纳数量与响应速度
• 缺点：依然存在阻塞其余车辆的风险，但是只会影响少部分AGV

Boss线程

Boss有一个有限队列，当接受到车辆上报的信息后（Tomcat的线程接受到AGV的HTTP报文），放入Boss的队列中

然后Boss会根据AGV的唯一ID做一次散列函数，选择一个worker来处理AGV的信息

注：当选择后，AGV与worker的关系也就固定了下来，不会出现AGV上报速度过快，导致的同一时刻有多条线程同时处理同一个AGV的信息，最终导致系统的状态混乱。

worker线程

真正处理AGV信息的线程，会将AGV信息进行打包，放在一个上下文中，然后再传递给AGV状态机进行信息处理

注：worker的个数一般比AGV的数量少，在测试时，8条worker对100辆AGV,平均一个worker需要处理12.5辆车。所以在信息处理中涉及I/O部分，多采取快速失败或者第三方解耦的方法，不然会阻塞其他车辆的处理

---

AGV状态管理

改造原因

原中控没有对AGV的状态进行同一管理，只是简单地判断AGV的前后状态，任务或者空闲

缺点：AGV的状态混乱，一旦出现异常，追查困难

改造后

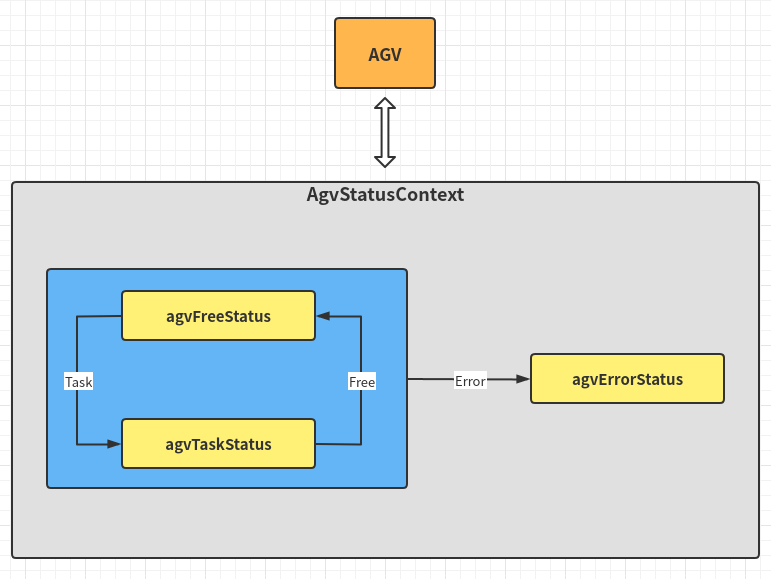

对AGV的任务和空闲状态建模，设立三个状态Free、Task、Error

然后将这三个状态装进简单的状态机中，并以AGV上报的状态，推动状态机向前演变。

优点：对AGV的状态做出明确的划分，有利于后期异常查找；出现异常时，方便事务回滚；状态机是被动演变，方便系统永久保存状态

---

AGV信息链式处理

改造原因

原中控的信息处理是一个后台线程对所有的车辆进行统一处理，处理函数是一个非常长的巨大函数

• 缺点：几乎写死了所有的业务逻辑，当需要在原有基础上新增或删除某些功能时，修改非常困难，而且缺少状态管理，无法针对某一状态插入功能，会造成处理函数的体积暴增或者出现三层以上的逻辑嵌套，难以维护。

改造后

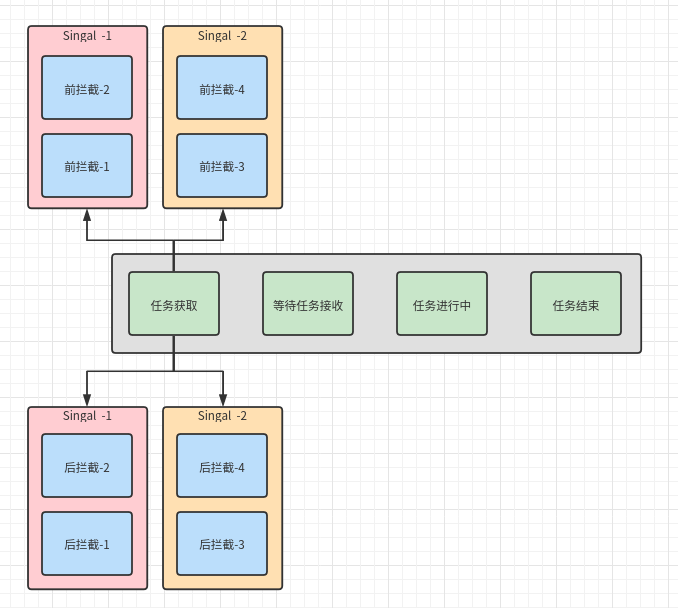

从spring的拦截器和netty的出入站链获得思路，将所有可扩展业务代码切分为一个个拦截器，并且依赖于AGV状态机的状态变迁，将任务的生命周期切分成四个阶段

然后针对不同的任务类型（信号量）和不同的阶段，将拦截器依附在状态机的运转上，从而达到灵活地新增业务，而不会对原有业务造成太大影响

任务生命周期的推进，依赖于AGV状态的变迁，比如，当车辆接收到任务，从空闲变成任务中时，对应于任务生命周期的等待任务接收阶段，而且只会触发一次，然后对该时刻而信息处理，就根据当时的信号量和阶段获取相应的处理链（拦截链），对信息进行处理，并将处理结果存放在AGV的上下文中

任务生命周期的阶段，等待任务接收和任务结束属于只会触发一次的阶段，任务获取和任务进行中是长时间存在的阶段

• 优点：新增功能容易，维护容易
• 缺点：业务代码变得较为零散，一个完整的业务功能会被拆分为数个拦截器共同完成，需要对链执行的过程熟悉，才能预判功能的执行效果

整体流程总结

1. 将获取到的AGV上报信息，投递到BOSS队列
2. BOSS将信息检查后，选择一个WORKER并投递到它的队列中
3. WORKER将信息打包上下文后，传递给状态机
4. 状态机根据信息进行演进，获取到最终的处理链
5. 处理结果存放在上下文中，作为AGV下次上报的响应

---

改造后的系统，可以用较少资源承受更多的AGV,并且更加容易对业务新增或维护，能够对任务的不同阶段做出响应
