Renderer’s rendering order



Unity 中，rendering order 是根據以下參數進行排序：Camera depth >  ZTest、ZWrite > RenderQueue > Sorting layer > Order in layer > Material render queue > Camera order algorithm。

• Camera depth
  • 數字越大越晚畫
  • 通常無法搭配 Clear Flags: Don’t Clear，因為不會清除 depth buffer (z-buffer)
  • 程式設定 camera.depth

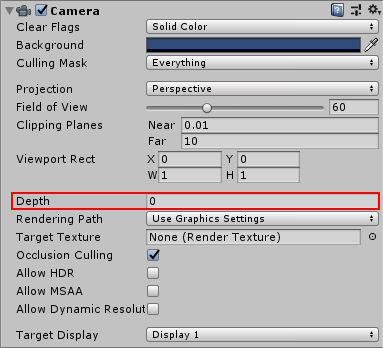

  • 選擇場景中的 camera 編輯


    編輯 depth 參數

• Material type
  • 先畫不透明物件 (opaque)，再畫透明物件 (transparent)
  • 根據 material render queue 來決定，數值小於等於 2500 為不透明物件，數值大於 2500 為透明物件
• Sorting layer
  • 數字越大越晚畫
  • 大多數的 renderer 都有支援此參數，但僅有 SpriteRenderder 以及 ParticleSystemRenderer 能在預設的 Inspector 編輯（不過自定義編輯器來達成）
  • 程式設定 renderer.sortingLayerID

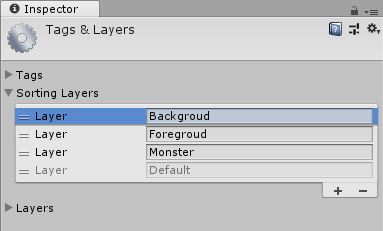

  • 在 Tag Manager 編輯 Sorting layer

  • 選擇場景的 SpriteRenderder 或是 ParticleSystemRenderer 編輯 Sorting layer

• Order in layer
  • 數字越大越晚畫
  • 大多數的 renderer 都有支援此參數，但僅有 SpriteRenderder 以及 ParticleSystemRenderer 能在預設的 Inspector 編輯
  • 程式設定 renderer.sortingOrder

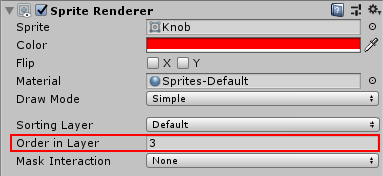

  • 選擇場景的 SpriteRenderder 或是 ParticleSystemRenderer 編輯 Order in layer

• Material render queue
  • 數字越大越晚畫
  • 預設值會從 Shader 取得，但可自行定義
  • 不透明物件 (Opaque)、半透明物件 (AlphaTest)、透明物件 (Transparent) 預設值分別 2000、2450、以及 3000
    • 通常只有透明物件會關閉 ZWrite
  • 程式設定 material.renderQueue

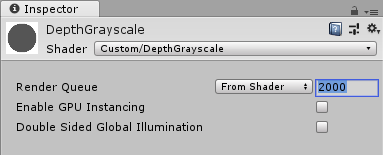

  • 選擇專案中的 material 編輯

• Camera render algorithm
  • 無法在預設編輯器修改，使用程式調整
  • 非透明物件排序演算法 camera.opaqueSortMode
    • Default：在 Unity 2018.1 預設值 FrontToBack
    • FrontToBack：粗略低由近到遠排序繪製，能使得 GPU rendering 時有更好的效能
    • NoDistanceSort：關閉排序繪製，能降低 CPU 的使用量
  • 透明物件排序演算法 camera.transparencySortMode
    • Default：根據 camera projection mode 調整
    • Perspective：根據 camera 位置到物件中心 (object center) 的距離排序
    • Orthographic：根據 view plane 到物件中心 (object center) 的距離排序
    • CustomAxis：制定 axis 排序，專門用於 2D 遊戲製作，可參考這篇文章
