部署模式

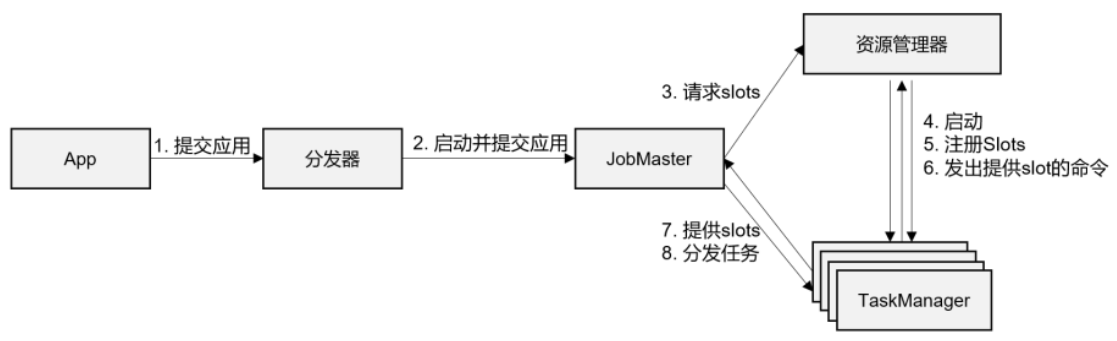

Flink 的运行时架构中，最重要的就是两大组件：作业管理器（JobManger）和任务管理器（TaskManager）

对于一个提交执行的作业， JobManager 是真正意义上的“管理者”（Master），负责管理调度，所以在不考虑高可用的情况下只能有一个；而 TaskManager 是“工作者”（Worker、 Slave），负责执行任务处理数据，所以可以有一个或多个

部署模式

• 会话模式
• 单作业模式
• 应用模式

区别主要在于：集群的生命周期以及资源的分配方式，以及应用的 main 方法到底在哪里执行：客户端（Client）还是 JobManager

会话模式

先启动一个集群，保持一个会话，在这个会话中通过客户端提交作业

缺点：因为资源是共享的，所以资源不够了，提交新的作业就会失败，另外，同一个 TaskManager 上可能运行了很多作业，如果其中一个发生故障导致 TaskManager 宕机，那么所有作业都会受到影响

会话模式比较适合于单个规模小、执行时间短的大量作业

单作业模式

为每个提交的作业启动一个集群

单作业模式也很好理解，就是严格的一对一，集群只为这个作业而生。同样由客户端运行应用程序，然后启动集群，作业被提交给 JobManager，进而分发给 TaskManager 执行。作业作业完成后，集群就会关闭，所有资源也会释放。这样一来，每个作业都有它自己的 JobManager 管理，占用独享的资源，即使发生故障，它的 TaskManager 宕机也不会影响其他作业。

这些特性使得单作业模式在生产环境运行更加稳定，所以是实际应用的首选模式

需要注意的是，Flink 本身无法直接这样运行，所以单作业模式一般需要借助一些资源管理框架来启动集群，比如 YARN、Kubernetes

应用模式

前面提到的两种模式下，应用代码都是在客户端上执行，然后由客户端提交给 JobManager 的。但是这种方式客户端需要占用大量网络带宽，去下载依赖和把二进制数据发送给JobManager；加上很多情况下我们提交作业用的是同一个客户端，就会加重客户端所在节点的资源消耗

所以解决办法就是，我们不要客户端了，直接把应用提交到 JobManger 上运行

而这也就代表着，我们需要为每一个提交的应用单独启动一个 JobManager，也就是创建一个集群。这个 JobManager 只为执行这一个应用而存在，执行结束之后 JobManager 也就关闭了

小结

应用模式与单作业模式，都是提交作业之后才创建集群；单作业模式是通过客户端来提交的，客户端解析出的每一个作业对应一个集群；而应用模式下，是直接由 JobManager 执行应用程序的，并且即使应用包含了多个作业，也只创建一个集群

总结一下，在会话模式下，集群的生命周期独立于集群上运行的任何作业的生命周期，并且提交的所有作业共享资源

而单作业模式为每个提交的作业创建一个集群，带来了更好的资源隔离，这时集群的生命周期与作业的生命周期绑定

最后，应用模式为每个应用程序创建一个会话集群，在 JobManager 上直接调用应用程序的 main() 方法

实际应用时，一般需要和资源管理平台结合起来，选择特定的模式来分配资源、部署应用

YARN 模式

YARN 上部署的过程是：客户端把 Flink 应用提交给 Yarn 的ResourceManager, Yarn 的 ResourceManager 会向 Yarn 的 NodeManager 申请容器

在这些容器上，Flink 会部署 JobManager 和 TaskManager 的实例，从而启动集群

Flink 会根据运行在 JobManger 上的作业所需要的 Slot 数量动态分配 TaskManager 资源

1）配置环境变量：

$ sudo vim /etc/profile.d/my_env.sh
export HADOOP_CONF_DIR=${HADOOP_HOME}/etc/hadoop
export HADOOP_CLASSPATH=`hadoop classpath`

2）可修改 conf/flink-conf.yaml 文件来修改相关配置：

需要注意的是：slots 等相关配置需要小于yarn容器所分配的资源

$ cd /opt/module/flink-1.13.0-yarn/conf/
$ vim flink-conf.yaml
jobmanager.memory.process.size: 1600m
taskmanager.memory.process.size: 1728m
# 根据需要设置
taskmanager.numberOfTaskSlots: 1
parallelism.default: 1

3） 修改 hadoop/etc/hadoop/yarn-site.xml （注意分发）

<!-- 关闭 yarn 内存检查 -->
<!-- 是否启动一个线程检查每个任务正使用的虚拟内存量，如果任务超出分配值，则直接将其杀掉，默认为 true -->
<!-- 因为对于 Flink 使用 yarn 模式下，很容易内存超标，这个时候 yarn 会自动杀掉 job，因此需要关掉-->
<property>
   <name>yarn.nodemanager.pmem-check-enabled</name>
   <value>false</value>
</property>

<property>
   <name>yarn.nodemanager.vmem-check-enabled</name>
   <value>false</value>
</property>

会话模式部署

注意需要在ResourceManager上进行相关操作

1. 启动集群

   $ bin/yarn-session.sh -nm test -d


   -d：分离模式，如果你不想让 Flink YARN 客户端一直前台运行，可以使用这个参数，即使关掉当前对话窗口，YARN session 也可以后台运行

   -jm(--jobManagerMemory)：配置 JobManager 所需内存，默认单位 MB

   -nm(--name)：配置在 YARN UI 界面上显示的任务名

   -qu(--queue)：指定 YARN 队列名

   -tm(--taskManager)：配置每个 TaskManager 所使用内存

   注意：Flink1.11.0 版本不再使用-n 参数和-s 参数分别指定 TaskManager 数量和 slot 数量， YARN 会按照需求动态分配TaskManager 和 slot。所以从这个意义上讲，YARN 的会话模式也不会把集群资源固定，同样是动态分配的

2. 提交作业

   $ bin/flink run -c com.atguigu.wc.StreamWordCount FlinkTutorial-1.0.jar
