ndroid 从硬件到应用：一步一步向上爬 1 -- 从零编写底层硬件驱动程序

硬件平台：TI AM335X Starter Kit

开发源码：TI-Android-ICS-4.0.3-DevKit-EVM-SK-3.0.1.bin

主机系统：Ubuntu 10.04

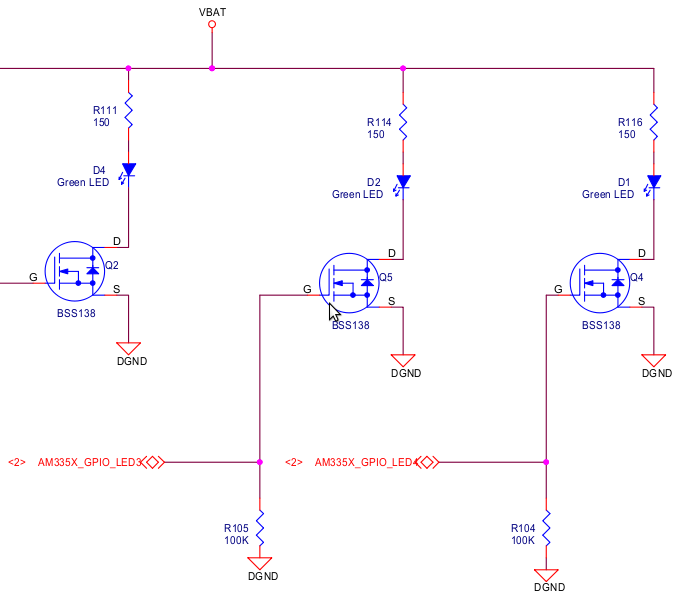

       这次写《Android 从硬件到应用》是想尝试从底层的最简单的GPIO硬件驱动开始，一步一步的向上走，经过硬件抽象层HAL、JNI方法等，最终编写出APP，达到硬件调用的目的，期间会增加一些Android下C程序测试底层驱动的细节。既然是从零编写驱动，那就要脱离源码包里已有的一些api函数，从硬件电路开始。找到EVM板GPIO处原理图：

       我要控制LED D1的状态，如上图所示，D1接了Q4，也就是BSS138，N沟道的MOS器件，AM335X_GPIO_LED4为高电平时，Q4的栅极漏极导通，D1为亮，反之，灭。首先设置GPIO时钟：

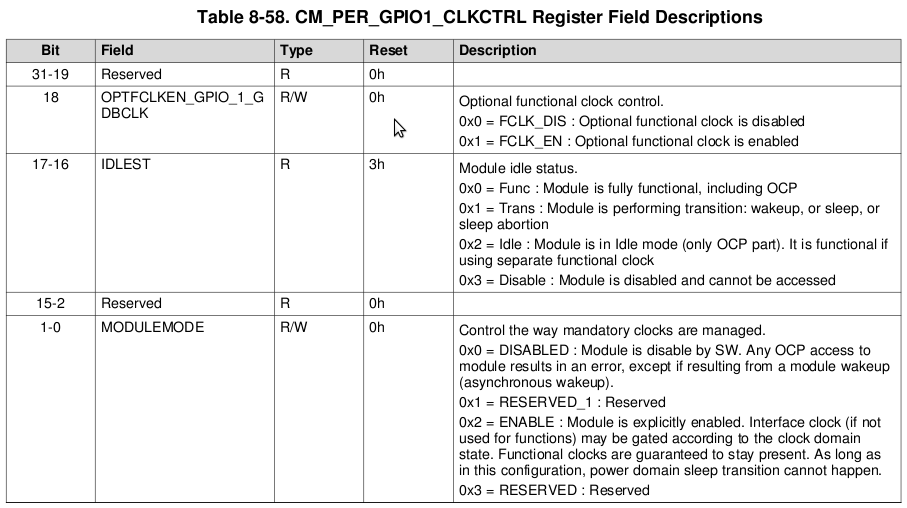

一、CM_PER_GPIO1_CLKCTRL：地址0x44E000AC 要装载的值为 0x00040002

接着设置GPIO1输出使能：

二、GPIO_OE：地址0x4804C134 要装载的值为 0x0

然后设置输出GPIO1的输出：

三、GPIO_DATAOUT：地址0x4804C13C 要装载的值为 0x00000010或者是0x00000000，让AM335X_GPIO_LED4引脚为高或低，这样D1就可以亮灭

编写驱动程序 android_gpio.c：移到drivers/char目录下



#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/fs.h>
#include <linux/uaccess.h> /* copy_to_user,copy_from_user */
#include <linux/miscdevice.h>
#include <linux/device.h>
#include <asm/io.h>

static struct class  *gpio_class;

volatile unsigned long *DIR;
volatile unsigned long *DAT;
volatile unsigned long *CLK;

int gpio_open (struct inode *inode,struct file *filp)

{
    *CLK = 0x00040002; //Enable
    *DIR = (*DIR)&0xffffffef;  //output
    return 0;
}

ssize_t gpio_read (struct file *filp, char __user *buf, size_t count,loff_t *f_pos)
{
    return 0;
}

ssize_t gpio_write (struct file *filp, const char __user *buf, size_t count,loff_t *f_pos)
{
    char val_buf[2];
    int ret;
    ret = copy_from_user(val_buf,buf,count);

    switch(val_buf[0])
    {
        case 0x31 :
            *DAT = (*DAT)|0x00000010;
            break;
        case 0x30 :
            *DAT = (*DAT)&0xffffffef;
            break;
        default :
            break;
    }
    return count;
}

struct file_operations gpio_fops =
{
    .owner   = THIS_MODULE,
    .open    = gpio_open,
    .read    = gpio_read,
    .write   = gpio_write,
} ;

int major;
int gpio_init (void)
{

    major = register_chrdev(0,"Android_gpio",&gpio_fops);
    gpio_class = class_create(THIS_MODULE, "Android_gpio");
    device_create(gpio_class,NULL,MKDEV(major,0),NULL,"AdrIO");

    DIR = (volatile unsigned long *)ioremap(0x4804C134,4);
    DAT = (volatile unsigned long *)ioremap(0x4804C13C,4);
    CLK = (volatile unsigned long *)ioremap(0x44E000AC,4);

    printk ("gpio is ready\n");
    return 0;
}

void gpio_exit (void)
{
    unregister_chrdev(major,"Android_gpio");
    device_destroy(gpio_class,MKDEV(major,0));
    class_destroy(gpio_class);

    iounmap(DIR);
    iounmap(DAT);
    iounmap(CLK);

    printk ("module exit\n");
    return ;
}

MODULE_LICENSE("GPL");
module_init(gpio_init);
module_exit(gpio_exit);

打开drivers/char目录下的Makefile，增加：





obj-$(CONFIG_ANDROID_GPIO)  += android_gpio.o

打开drivers/char目录下的Kconfig，增加：





config ANDROID_GPIO
       tristate "android gpio enable"
       default y

源码目录下执行：



make ARCH=arm CROSS_COMPILE=arm-eabi- uImage

生成uImage，重新启动新系统，ls /dev 查看设备：



# ls /dev
AdrIO
alarm
android_adb
ashmem
binder
block
bus

发现AdrIO设备，第一步完成，注意在操作物理地址时一定要对位进行操作，不然

GPIO1会影响到AM335X Starter Kit的LCD显示，下一步就要执行C程序测试该驱动。
