《医学数字图像处理实验报告》

实验名称

实验二 数字图像的存取与显示

实验目的与要求
  1. PIL库的基本使用
  • 要求1：Image类的使用，打开图像，保存图像（另一种格式），能够查看图像类型（灰度或RGB），图像的尺寸；
  • 要求2：把图像转换为numpy数组，验证转换后数组的大小(shape)和数据类型(dtype)。
  • 要求3：从数组中进行通道的混合，得到全部6种混合的结果，并显示。
  1. 使用Matplotlib进行图像（数组）的显示
  • 要求1：导入matplotlib包中的pyplot子包
  • 要求2：pyplot.imshow和pyplot.show显示图像
  • 要求3：把一个数组以图像进行显示
  • 要求4：把一个数组保存为图像文件
  1. Pydicom库的基本使用：
  • 要求1：打开医学DICOM图像，查看DICOM图像的相关信息；
  • 要求2：得到DICOM图像的像素数据（数组），查看数组的大小和数据类型；
  • 要求3：查看数组的最大值和最小值，利用线性变换（点运算），将数组的范围压缩到0-255，并学习数据类型的转换。

实验过程

首先从PIL库中导入Image这个库，利用这个库打开图片，然后将其利用Image里的convert函数转化为灰度图像，然后练习了用save转化格式为.png保存图像，保存的图像如下所示,并且查看了图片的类型和尺寸如下表所示

图1保存png格式图

表1图片信息

Attributes

类型

尺寸

格式

value

RGB

(1170,1755)

JPEG

接着我们又利用numpy将导入的图片进行了转化，转为数组，并且得到数组矩阵的相关信息如下所示，

表 2 矩阵信息

Attributes

数据类型

尺寸

value

Uint8

(1170,1755,3)

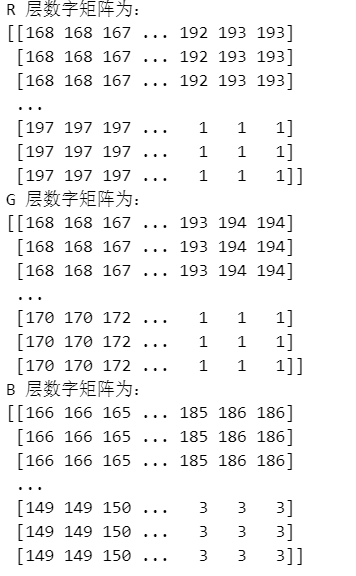

之后利用numpy数组的切片操作将RGB图形生成的三层数组矩阵拆分为三个数字矩阵如下所示：

图2 拆分数字矩阵

然后又利用split函数将RGB三层分开，分割为三个灰度图像，然后根据排列组合原理，一共生成了六张R,G,B三层叠加的图片，如下所示

546312

图3 六种RGB组合图

之后我们利用matplotlib.pyplot中的plt结合show方法和imshow方法，进行图像的显示，并且如下图4，图5，图6都保存生成在本地，然后我们调整了imshow的一些属性，首先调整了cmap，颜色映射属性，我们选择了“rainbow”和“rainbow_r”进行调试，得到如下结果：

7

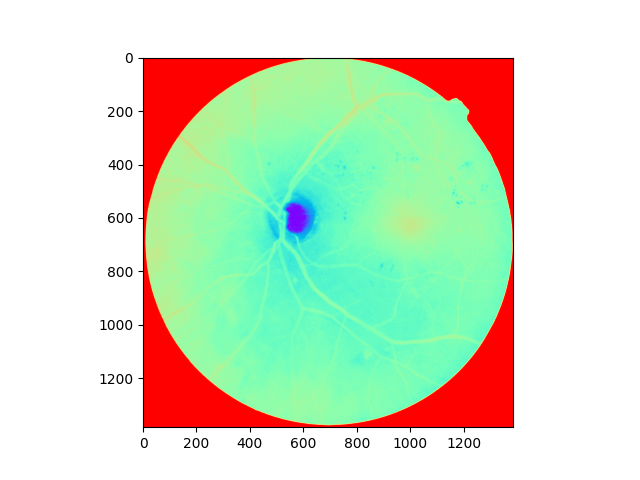

图 4 cmap为“rainbow”和“rainbow_r”映射下的图像

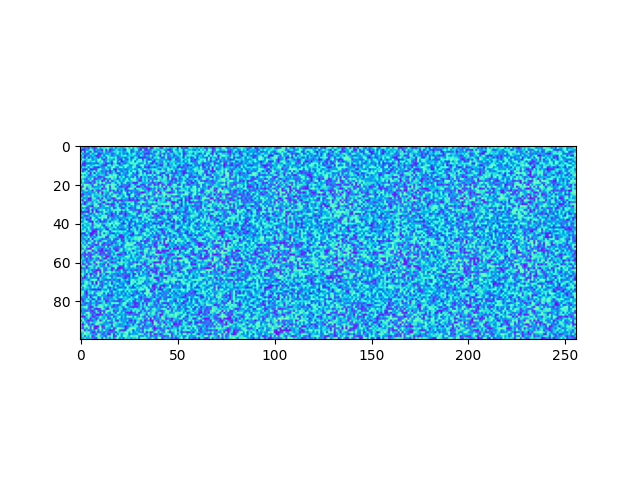

我们又调整了imshow函数里的vmin,vmax属性，调整前后两次生成随机整数范围为0~127，第一次利用默认的vmin,vmax大小，即0和255，第二次调整vmax为128，vmin为0，得到两次图像如下所示：

8

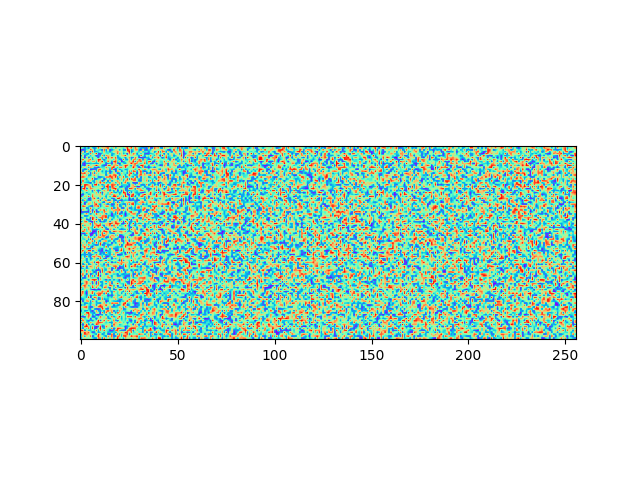

图 5 vmin = 0, vmax = 255下的随机矩阵生成图像

9

图 5 vmin = 0, vmax = 128下的随机矩阵生成图像

最后，我们利用pydicom库里的dcmread函数读取dcm格式的医学图像，得到一些图像信息，如下所示：

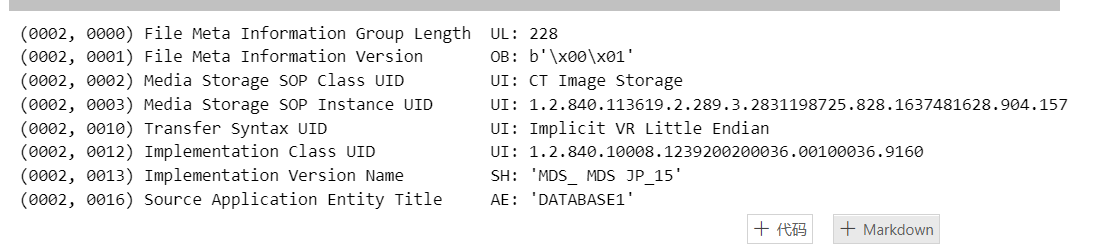

图 6 dicom格式图片医学信息

然后利用dcm对象里的plxel.array变量读取数字矩阵，并获取图片的类型和宽高，以及数字矩阵中的最大值，最小值，生成数据如下表所示，

表 3 医学影像信息

Attributes

类型

宽高

最大值

最小值

value

int16

(512,512)

3651

-2000

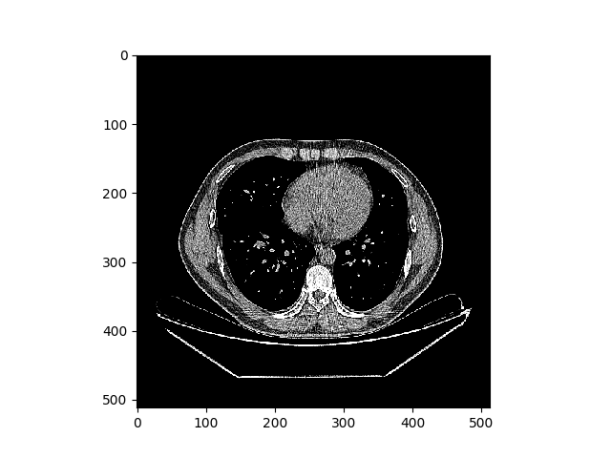

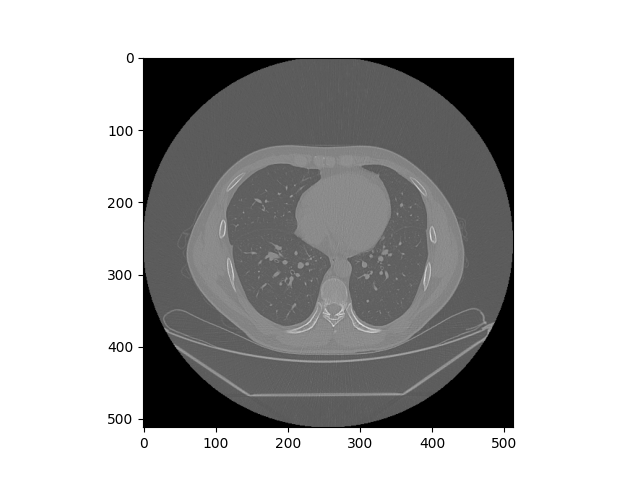

最后将图片转成的数组通过一些Hu像素的转化，使用点运算，将影像值转换为Hu值，然后通过调整vmax和vmin的属性，生成医学概念下的纵膈宽和肺部窗宽图像，对于肺部窗宽，调整之后会比之前呈现更好的亮度，而对于纵膈宽，调整之后会明显呈现一个关键部分突出的图像，如下所示

1210

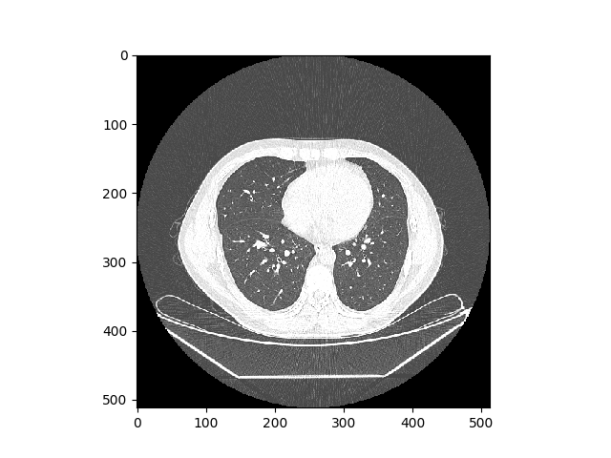

图 7 肺部窗宽调整前后对比图

1110

图 8 纵膈宽调整前后对比图

相关处理代码如下所示：

  1 import matplotlib.pyplot as plt
  2 from PIL import Image
  3
  4 img = Image.open('./images/1.jpg')
  5
  6 img.show()
  7
  8 grayimg = img.convert("L")
  9
 10 grayimg.show()
 11
 12 img = Image.open('./images/kun.jpg')
 13
 14 print(f'格式：{img.format}，类型：{img.mode}， 尺寸：{img.size}')
 15
 16 img.save('./tmp/kun.png')
 17
 18 img.show()
 19
 20 import numpy as np
 21
 22 imgar=np.array(img)
 23
 24 print(imgar.shape, imgar.dtype)
 25
 26 list1 = ['R','G','B']
 27
 28 for i, j in zip(range(imgar.shape[2]),list1):
 29
 30     print(j,"层数字矩阵为：")
 31
 32     print(imgar[:,:,i])
 33
 34 r,g,b = img.split()
 35
 36 r
 37
 38 # r.show()
 39
 40 list1 = [b, g, r]
 41
 42 cnt = 0
 43
 44 for i in list1:
 45
 46     for j in list1:
 47
 48         for z in list1:
 49
 50             if(i != j and j != z and i != z):
 51
 52                 cnt = cnt + 1
 53
 54                 colorimg = Image.merge("RGB", (i, j, z))
 55
 56                 colorimg.save(f'./tmp/{cnt}.png')
 57
 58 import numpy as np
 59
 60 #如果去掉dtype='uint8'的参数，观察结果
 61
 62 imgar=np.random.randint(0,256,(100,256),dtype='uint8')
 63
 64 print(f'数组的高宽深为{imgar.shape}')
 65
 66 img1=Image.fromarray(imgar)
 67
 68 print(f'图像的类型是：{img1.mode}, 图像的宽高是{img1.size}')
 69
 70 img1.show()
 71
 72 img=Image.open('./images/1.jpg')
 73
 74 grayimg = img.convert("L")
 75
 76 plt.imshow(grayimg, cmap ='rainbow_r')
 77
 78 plt.savefig('./tmp/7.png')
 79
 80 plt.show()
 81
 82 print(f'图像的格式是：{img.format}，图像的类型是：{img.mode}, 图像的宽高是{img.size}')
 83
 84 img.format, img.mode, img.size
 85
 86 imgarray = np.random.randint(0,128, (100, 256), dtype="uint8")
 87
 88 plt.imshow(imgarray,cmap = "rainbow")
 89
 90 plt.savefig('./tmp/8.png')
 91
 92 plt.imshow(imgarray, cmap = "rainbow", vmin = 0, vmax = 255)
 93
 94 plt.savefig('./tmp/9.png')
 95
 96 !pip install pydicom  -i https://pypi.douban.com/simple/
 97
 98 from pydicom import dcmread
 99
100 img=dcmread('./images/IMG00157.dcm')
101
102 img.file_meta
103
104 ar=img.pixel_array
105
106 print(f'图像的类型是：{ar.dtype}, 图像的高宽是{ar.shape}' )
107
108 print(ar.max(),ar.min())
109
110 !python.exe -m pip install --upgrade pip -i https://pypi.douban.com/simple/
111
112 plt.imshow(ar, cmap = "gray")
113
114 plt.savefig('./tmp/10.png')
115
116 #使用点运算，将影像值，转换为Hu值
117
118 hu_ar = ar * img.RescaleSlope + img.RescaleIntercept
119
120 #纵膈窗
121
122 ww=400
123
124 wl=40
125
126 plt.imshow(hu_ar,cmap='gray',vmin=wl-ww/2,vmax=wl+ww/2,interpolation='nearest')
127
128 plt.savefig('./tmp/11.png')
129
130 plt.show()
131
132 #肺部窗宽1 300 Hu - 1 700 Hu，窗位-600 Hu  -  -800 Hu，
133
134 ww=1500
135
136 wl=-700
137
138 plt.imshow(hu_ar,cmap='gray',vmin=wl-ww/2,vmax=wl+ww/2,interpolation='nearest')
139
140 plt.savefig('./tmp/12.png')
141
142 plt.show()





结果分析
  • 分析实验结果。

图像的叠加有了初步的了解，对于医学图像的一些处理，比如说dicom格式的图片转化为数据有了一定了解，对之后课程中处理更多的医学影像打下基础，并且对一些函数的功能有了了解，比如说save， matplotlib.pyplot里的imshow和show搭配显示图像，同时对一些函数的参数或者属性有了一定了解，比如说vmax,vmin，还有cmap是一种映射函数需要调整的参数。
