内存机制

在执行Spark的应用程序时，Spark集群会启动Driver和Executor两种JVM进程，前者为主控进程，后者负责执行具体的计算任务。

由于Driver的内存管理相对简单，本文主要对Executor的内存管理进行分析，下文中的Spark内存均特指Executor的内存。

1.堆内存和堆外内存

由于spark还是JVM进程，所以Executor 的内存管理建立在 JVM 的内存管理之上，因此存在着堆的概念，

堆内存受到 JVM 统一管理，它的GC是有一定算法逻辑的，当spark任务需要申请和释放内存的时候，并不是那么的自由灵活，JVM 对于内存的清理是无法准确指定时间点的，因此无法实现精确的释放。

堆外内存，使之可以直接在工作节点的系统内存中开辟空间，进一步优化了内存的使用，不受JVM GC的管控，由于序列化的数据占用的空间可以被精确计算，所以相比堆内内存来说降低了管理的难度，也降低了误差

1.1 堆内存

Executor 内运行的并发任务共享 JVM 堆内存，他们按照用途共分为3类。

Storage：缓存 RDD 数据和广播变量数据

Execution：执行Shuffle时占用的内存

剩余空间：不做特殊规划，存储Spark内部的对象实例，和用户定义的Spark应用程序中的对象实例

Spark虽然不能精准控制堆内内存的申请和释放，但通可调整storage+executor总共占内存的百分比，比如更改参数配置spark.memory.fraction

1.2 堆外内存

Spark引入了堆外（Off-heap）内存，使之可以直接在工作节点的系统内存中开辟空间，存储经过序列化的二进制数据。

默认情况下堆外内存并不启用，启用参数：spark.memory.offHeap.enabled

堆外内存大小参数：spark.memory.offHeap.size。

没有 other空间，堆外内存与堆内内存的划分方式相同，所有运行中的并发任务共享存储内存和执行内存。

2. 内存空间分配

2.1 早期的静态内存管理

spark 1.6之前的内存管理较为简单，采用静态内存管理机制，用户可在启动前进行配置各个区域大小占比，但是运行过程中，各内存区间的大小均是固定的。

堆内内存默认 Storage:Execution:Other=6:2:2，由于 Spark 堆内内存大小的记录是不准确的，Storage 内存和 Execution 内存都有预留空间防止OOM

堆外内存没有other区，默认Storage:Execution=1:1。堆外内存不需要预留空间

2.2 统一内存管理机制

Spark1.6之后引入的统一内存管理机制，与静态内存管理的区别在于存储内存和执行内存共享同一块空间，可以动态占用对方的空闲区域。

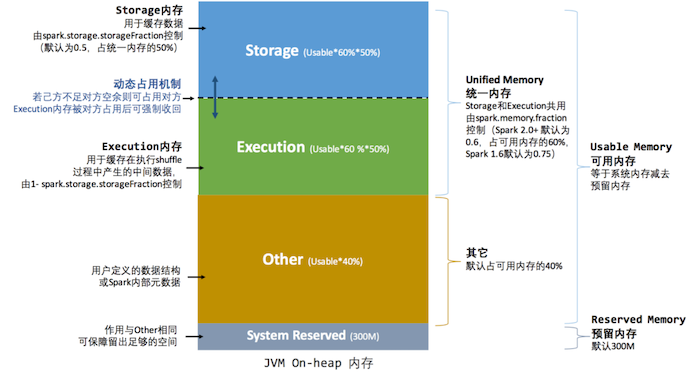

堆内内存模型如图：

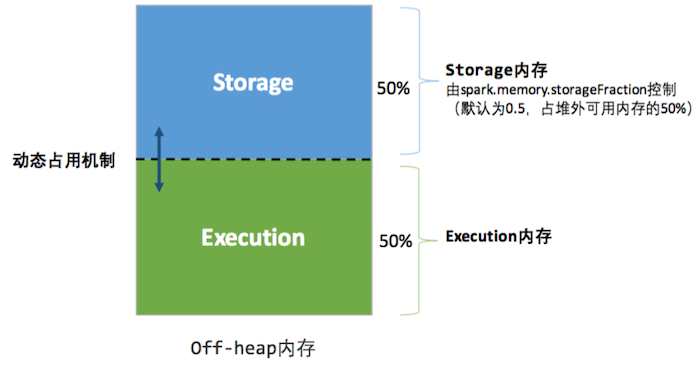

 堆外内存模型如图：

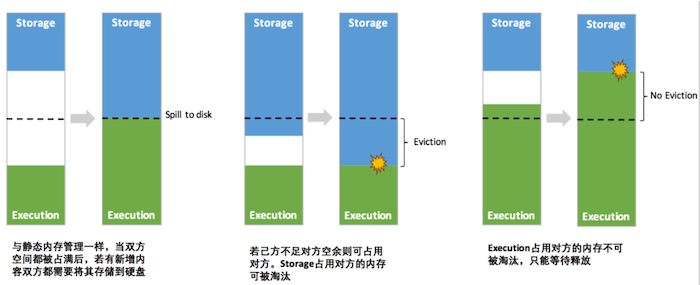

统一内存管理做了如下优化（注意只在Storage和Execution之间开了这个窗口，other还是固定的）：

（1）双方的空间都不足时，则存储到硬盘；若己方空间不足而对方空余时，可借用对方的空间;（存储空间不足是指不足以放下一个完整的 Block）

（2）Execution执行内存的空间被对方占用后，可让对方将占用的部分转存到硬盘，然后"归还"借用的空间

（3）存储内存的空间被Execution执行内存占用后，无法让对方"归还"，因为需要考虑 Shuffle 过程中的很多因素，实现起来较为复杂





3. 存储内存(Storage)缓存RDD怎么存储

对于存储内存来说，Spark 用一个 LinkedHashMap 来集中管理所有的 Block，Block 由需要缓存的 RDD 的 Partition 转化而成；

Storage模块在逻辑上以Block为基本存储单位，RDD的每个Partition经过处理后唯一对应一个Block（BlockId 的格式为 rdd_RDD-ID_PARTITION-ID ）。

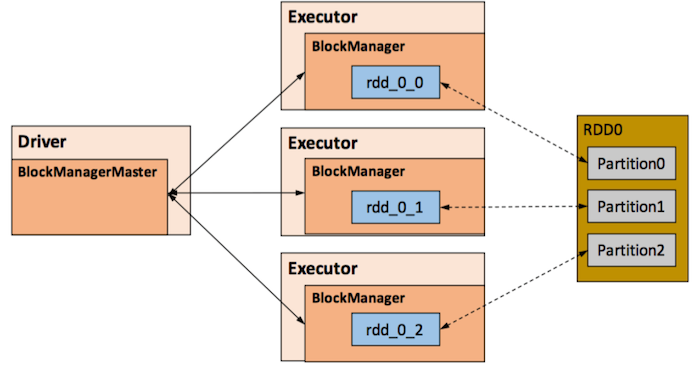

在具体实现时Driver端和Executor端的Storage模块构成了主从式的架构，即Driver端的BlockManager为Master，Executor端的BlockManager为Slave。Driver端的Master负责整个Spark应用程序的Block的元数据信息的管理和维护，而Executor端的Slave需要将Block的更新等状态上报到Master，同时接收Master的命令，例如新增或删除一个RDD。

4. 执行内存(Execution)怎么管理

Spark 用 AppendOnlyMap 来存储 Shuffle 过程中的数据，在 Tungsten 排序中甚至抽象成为页式内存管理，开辟了全新的 JVM 内存管理机制。

4.1 Shuffle Write

（1）若在 map 端选择普通的排序方式，会采用 ExternalSorter 进行外排，在内存中存储数据时主要占用堆内执行空间。

（2）若在 map 端选择 Tungsten 的排序方式，则采用 ShuffleExternalSorter 直接对以序列化形式存储的数据排序，在内存中存储数据时可以占用堆外或堆内执行空间，取决于用户是否开启了堆外内存以及堆外执行内存是否足够。

4.2 Shuffle Read

（1）在对 reduce 端的数据进行聚合时，要将数据交给 Aggregator 处理，在内存中存储数据时占用堆内执行空间。

（2）如果需要进行最终结果排序，则要将再次将数据交给 ExternalSorter 处理，占用堆内执行空间。
