01服务器端的程序架构整体介绍

服务器端的程序架构介绍

参考：https://balloonwj.blog.csdn.net/article/details/71518551

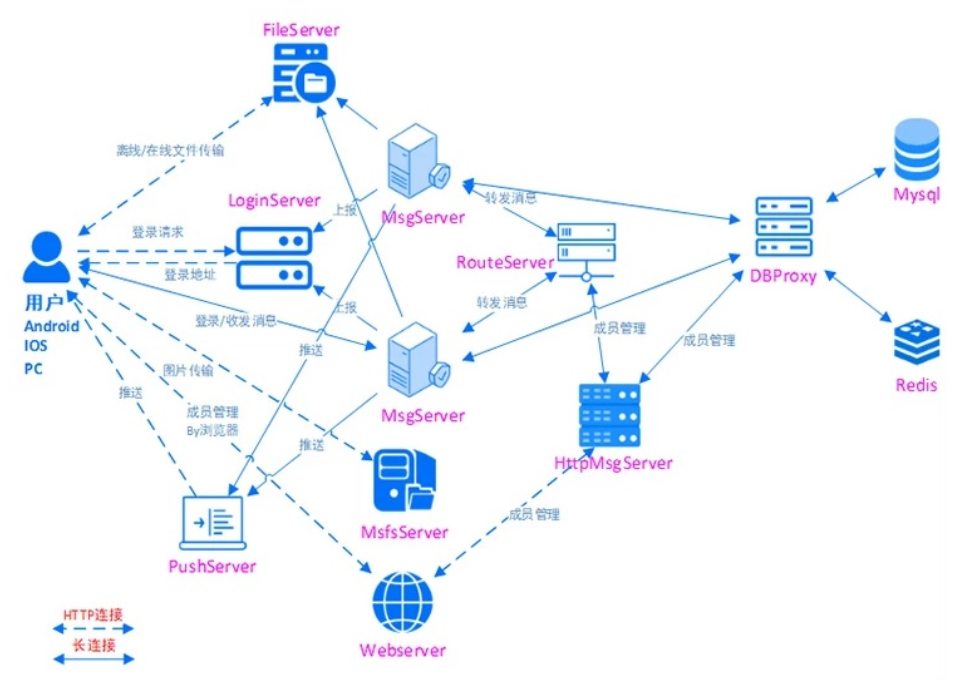

1、整体框架

2、各个服务作用描述

• Android/iOS/PC：各种客户端；
• LoginServer (C++)：负载均衡服务器，分配一个负载小的MsgServer给客户端使用；
• MsgServer(C++)：消息服务器，负责维护各个客户端的连接，消息转发等功能，提供客户端大部分信令(消息命令)处理功能，包括私人聊天、群组聊天等；
• RouteServer (C++)：路由服务器，为登录在不同MsgServer的用户提供消息转发功能，当msg_server发现某个用户不在本服务器内， 而又有消息需要发给他，就会将消息转发给route_server，route_server会将消息发给相应的msg_server；
• FileServer (C++)：文件服务器，提供客户端之间得文件传输服务，支持在线以及离线文件传输；
• MsfsServer (C++)：图片存储服务器，提供头像，图片传输中的图片存储服务；
• DBProxy (C++)：数据库代理服务器，在TT中负责了主要的业务逻辑，主要与存储层打交道，提供mysql以及redis的访问服务，屏蔽其他服务器与mysql与redis的直接交互；
• HttpMsgServer(C++)：对外接口服务器，提供对外接口功能，Webserver，成员管理功能；
• PushServer(C++): 消息推送服务器，负责Android、 IOS客户端提醒消息的推送， 类似微信的锁屏提醒消息。（IOS消息推送必须走apns）

3、启动顺序

一般来说，前端的服务会依赖后端的服务，所以一般先启动后端服务，再启动前端服务。建议按以下顺序启动服务：

1. 启动db_proxy。
2. 启动route_server，file_server，msfs
3. 启动login_server
4. 启动msg_server

那么我就按照服务端的启动顺序去讲解服务端的一个流程概述。

• 第一步:启动db_proxy后，db_proxy会去根据配置文件连接相应的MySQL实例，以及redis实例；
• 第二步:启动route_server,file_server,msfs后，各个服务端都会开始监听相应的端口；
• 第三步:启动login_server,login_server就开始监听相应的端口(8080)，等待客户端的连接，而分配一个负载相对较小的msg_server给客户端；
• 第四步:启动msg_server(端口8000)，msg_server启动后，会去主动连接route_server，login_server，db_proxy_server，会将自己的监听的端口信息注册到login_server去，同时在用户上线，下线的时候会将自己的负载情况汇报给login_server。

3.4各个端口

服务	说明	端口	备注
login_server	登录服务器，负责身份验证，负责给登录成功的客户端分配msg_server。 这个服务监听在两个端⼝，⼀个是tcp端⼝8100，⽤于和后端的服务器交互，另⼀个是http端⼝8080，需对外开放。	8100、8080	8080需要对外开放 、8100看是否跨公⽹
msg_server	消息服务器，⽤户登录成功后，就和指定的消息服务器交互。	8000	需对外开放
route_server	消息转发，不同msg_server上⽤户交互需要中转站来转发消息。	8200
file_server	⽂件中转站，临时存储	8600	需对外开放
msfs_server	⼩⽂件永久存储，聊天的图⽚、表情等， 端⼝	8700	需对外开放
db_proxy_server	数据库中间件，后端为存储层，mysql和redis	10600
http_msg_server	主要提供对外的 web api	8400
push_server	消息推送服务（暂时先不⽤）	8500
