第五章 web service 中接受多个参数



第五章 web service 中接受多个参数

 上一章 理解web service的调用过程(calling process)

本章主要内容：

如何在实现类中接受多个参数

1.       接受多个参数

考虑类SimpleServiceImpl：



 1 public class SimpleServiceImpl implements SimpleServiceSkeletonInterface {
 2
 3 public ConcatResponse concat(ConcatRequest concatRequest0) {
 4
 5 String result = concatRequest0.getS1() + concatRequest0.getS2();
 6
 7 ConcatResponse response = new ConcatResponse();
 8
 9 response.setConcatResponse(result);
10
11 return response;
12
13 }
14
15 }





因为这个web service是文档类型的，在输入消息(Input message)包含一个part。因此在服务实现类中对应一个参数。对于输出消息也是类似的。如果实现类能够如下实现，将会更直接方便：



 1 public class SimpleServiceImpl implements SimpleServiceSkeletonInterface {
 2
 3 public String concat(String s1, String s2) {
 4
 5 return s1+s2;
 6
 7 }
 8
 9 }
10

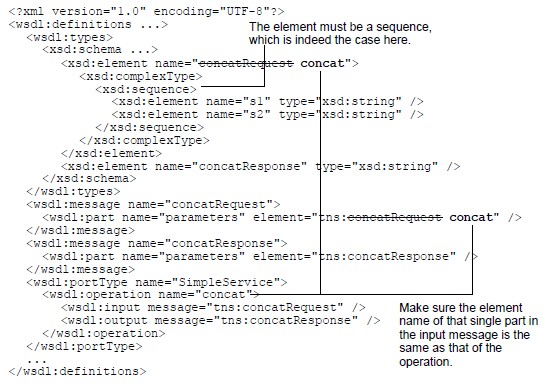

在消息中，若依然是接受一个part(<concatRequest>)。如果实现多个参数，仅仅需要对WSDL文件作两个地方的修改：

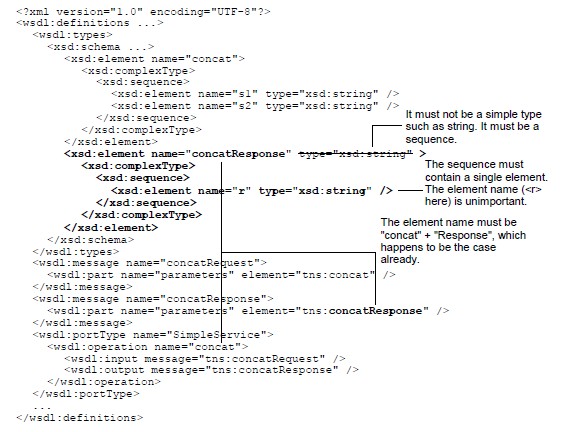

对于output message道理也是类似的，元素名必须是操作名加上后缀”Response”并且元素必须是一个序列(sequence):

接下来，我们进行验证。拷贝工程SimpleService并保存为工程WrappedService.删除所有的Java 文件。”out”文件夹依然链接到原来的位置(c:\axis\repository\services\SimpleService).切换到eclipse导航视图并打开.project 文件：

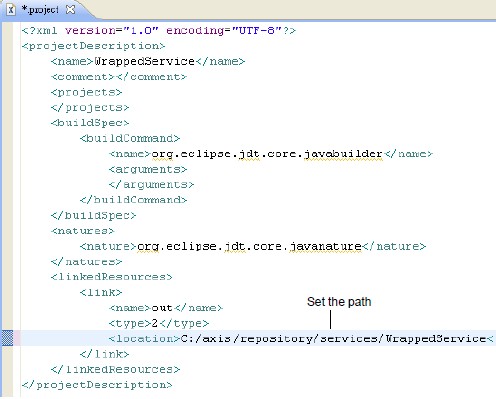

把.project 文件中的路径改为c:\axis\repository\services\WrappedService:

把文件SimpleService.wsdl重命名为WrappedService.wsdl 并做以下修改：



  1 <?xml version="1.0" encoding="UTF-8"?>
  2
  3 <wsdl:definitions xmlns:wsdl="http://schemas.xmlsoap.org/wsdl/"
  4
  5 xmlns:soap="http://schemas.xmlsoap.org/wsdl/soap/"
  6
  7 xmlns:tns="http://ttdev.com/ss"
  8
  9 xmlns:xsd="http://www.w3.org/2001/XMLSchema" name="WrappedService"
 10
 11 targetNamespace="http://ttdev.com/ss">
 12
 13 <wsdl:types>
 14
 15 <xsd:schema targetNamespace="http://ttdev.com/ss"
 16
 17 xmlns:xsd="http://www.w3.org/2001/XMLSchema">
 18
 19 <xsd:element name="concat">
 20
 21 <xsd:complexType>
 22
 23 <xsd:sequence>
 24
 25 <xsd:element name="s1" type="xsd:string" />
 26
 27 <xsd:element name="s2" type="xsd:string" />
 28
 29 </xsd:sequence>
 30
 31 </xsd:complexType>
 32
 33 </xsd:element>
 34
 35 <xsd:element name="concatResponse">
 36
 37 <xsd:complexType>
 38
 39 <xsd:sequence>
 40
 41 <xsd:element name="r" type="xsd:string" />
 42
 43 </xsd:sequence>
 44
 45 </xsd:complexType>
 46
 47 </xsd:element>
 48
 49 </xsd:schema>
 50
 51 </wsdl:types>
 52
 53 <wsdl:message name="concatRequest">
 54
 55 <wsdl:part name="parameters" element="tns:concat" />
 56
 57 </wsdl:message>
 58
 59 <wsdl:message name="concatResponse">
 60
 61 <wsdl:part name="parameters" element="tns:concatResponse" />
 62
 63 </wsdl:message>
 64
 65 <wsdl:portType name="WrappedService">
 66
 67 <wsdl:operation name="concat">
 68
 69 <wsdl:input message="tns:concatRequest" />
 70
 71 <wsdl:output message="tns:concatResponse" />
 72
 73 </wsdl:operation>
 74
 75 </wsdl:portType>
 76
 77 <wsdl:binding name="WrappedServiceSOAP" type="tns:WrappedService">
 78
 79 <soap:binding style="document"
 80
 81 transport="http://schemas.xmlsoap.org/soap/http" />
 82
 83 <wsdl:operation name="concat">
 84
 85 <soap:operation
 86
 87 soapAction="http://ttdev.com/ss/NewOperation" />
 88
 89 <wsdl:input>
 90
 91 <soap:body use="literal" />
 92
 93 </wsdl:input>
 94
 95 <wsdl:output>
 96
 97 <soap:body use="literal" />
 98
 99 </wsdl:output>
100
101 </wsdl:operation>
102
103 </wsdl:binding>
104
105 <wsdl:service name="WrappedService">
106
107 <wsdl:port binding="tns:WrappedServiceSOAP"
108
109 name="WrappedServiceSOAP">
110
111 <soap:address
112
113 location="http://localhost:8080/axis2/services/WrappedService" />
114
115 </wsdl:port>
116
117 </wsdl:service>
118
119 </wsdl:definitions>

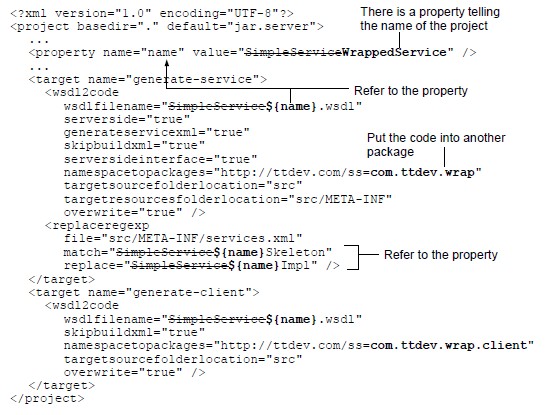

         更改build.xml:

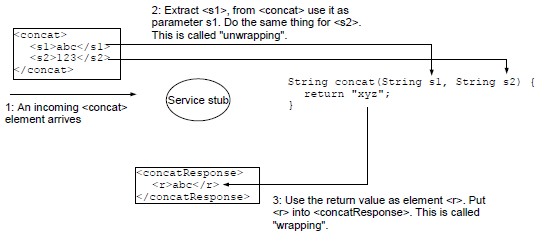

         接下来一个步骤非常重要:我们需要一个特殊的service stub，怎么个特殊法呢？它可以执行一些特殊的处理操作(如下图所示). 当一个<concat>元素到来时，service stub 将从<concat>元素中获得<s1>和<s2>两个元素，并把这两个参数作为两个参数的值(这个功能成为解封装”unwrapping”).当服务返回一个字符串，service stub将把这个返回值作为<r>元素的值，并且把<r>元素放入到<concatResponse>元素中(这个功能称为封装”wrapping”):

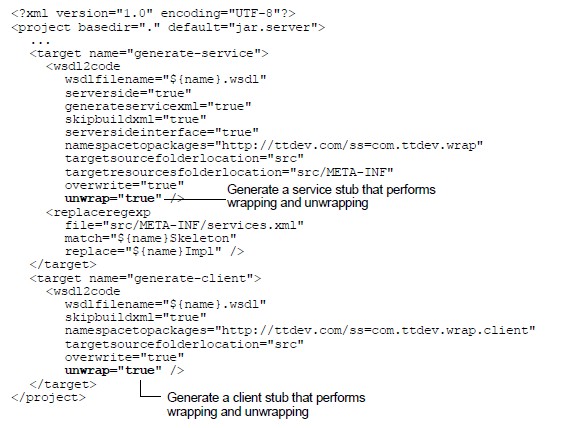

         这里需要注意的是，这个service依然是一个文档类型的service。客户端依然用相同的方式对其调用(除了<concatRequest>改为了<concat>). 不同的是service stub调用你的实现并且如何处理返回值。这些不同队客户端来说是透明的。为了生成这样的service stub，需要在Ant任务<wsdl2code>加上选项：

         运行build.xml 文件生成service stub和client stub。BUG提示：在Axis2 1.3中有一个bug阻止任务<wsdl2code>覆盖文件services.xml.所以首先把文件services.xml删除然后再运行build.xml。刷新工程。检查WrappedServiceSkeleton.java:



 1 public class WrappedServiceSkeleton implements WrappedServiceSkeletonInterface {
 2
 3 public String concat(String s11, String s22) {
 4
 5 ...
 6
 7 }
 8
 9 }
10





然后创建一个实现类WrappedServiceImpl:



 1 public class WrappedServiceImpl implements WrappedServiceSkeletonInterface {
 2
 3 public String concat(String s1, String s2) {
 4
 5 return s1 + s2;
 6
 7 }
 8
 9 }
10
11

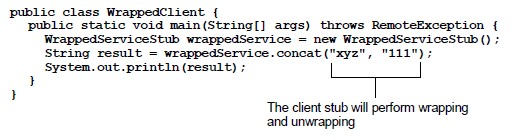

启动Axis服务器，在客户包中创建一个WrappedClient.java类：

运行程序，运行正常！

2.       互操作性

通过封装简化实现是一个好主意。但目前只有.NET框架支持这类web service。很明显Axis已经实现了这种封装。从调用者角度看，这只是一种document+literal类型的web service。所以如果调用者不理解这种封装协定，依然可以按照通常的文档类型方式进行访问。

3.       本章总结

任务<wsdl2code>支持封装协定(wrapped convention)这样服务实现类可以接收多个参数。如果客户理解这种协定可以通过多个参数进行服务的调用。对于那些不理解这种协定的，依然可以按照常规的文档类型服务进行调用。

为了保证和.net平台的互操作性，需要理解这个封装协定。
