【WCH蓝牙系列芯片】-脱机烧录器烧录蓝牙芯片输出的日志说明

-------------------------------------------------------------------------------------------------------------------------------------

 　　在脱机烧录器进行离线烧录蓝牙芯片时，可以通过观察串口的日志输出当时烧录的芯片信息，比如蓝牙芯片的内部MAC地址，还有下载程序的时间参数。这里以CH585芯片为例，离线烧录CH585芯片，观察整个日志输出，进行解析说明。

前期的离线烧录CH585芯片过程，可以参考这个链接：脱机烧录器资料 - 沁恒微电子社区，这个里面也可以获取到很全的脱机烧录器资料。

　　将脱机烧录器的串口烧录脚，接到CH585开发板的 PA15、PA14、VCC和GND脚，然后将BOOT脚PB22接到脱机烧录器的GND上，这样烧录后会拉低进入烧录。然后再将串口日志输出脚TX接到调试工具的RX，并接个GNN进行共地处理。

通过串口调试工具来观察，整个烧录过程中，日志输出情况。

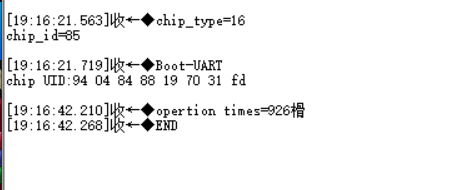

　　可以看到，日志输出的Boot-UART，表明是采用的串口烧录的方式，

　　chip UID:94 04 84 88 19 70 31 fd ，这个chip UID输出的前六个字节芯片的内部的唯一MAC地址，最后两位是校验位。

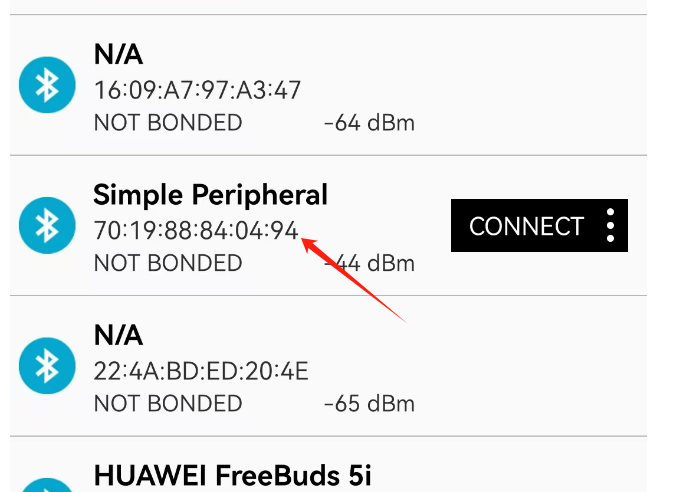

　　通过BLE调试助手可以观察到，在主机端传入的mac地址要注意大小端问题，所以这个蓝牙从机的MAC地址是 70 19 88 84 04 94。所以在串口日志输出的chip UID:94 04 84 88 19 70 31 fd中，前六个字节是以小端存储的，需要将第六个字节作为蓝牙MAC地址的第一个字节，依此排列，第一个字节也就是蓝牙MAC地址的最后一个字节，即第六个字节。

其中的校验关系是：（0x0494 + 0x8884 + 0x7019 ）& 0xFFFF = 0xFD31

　　至于后两位的校验位如何得到的，可以分析一下

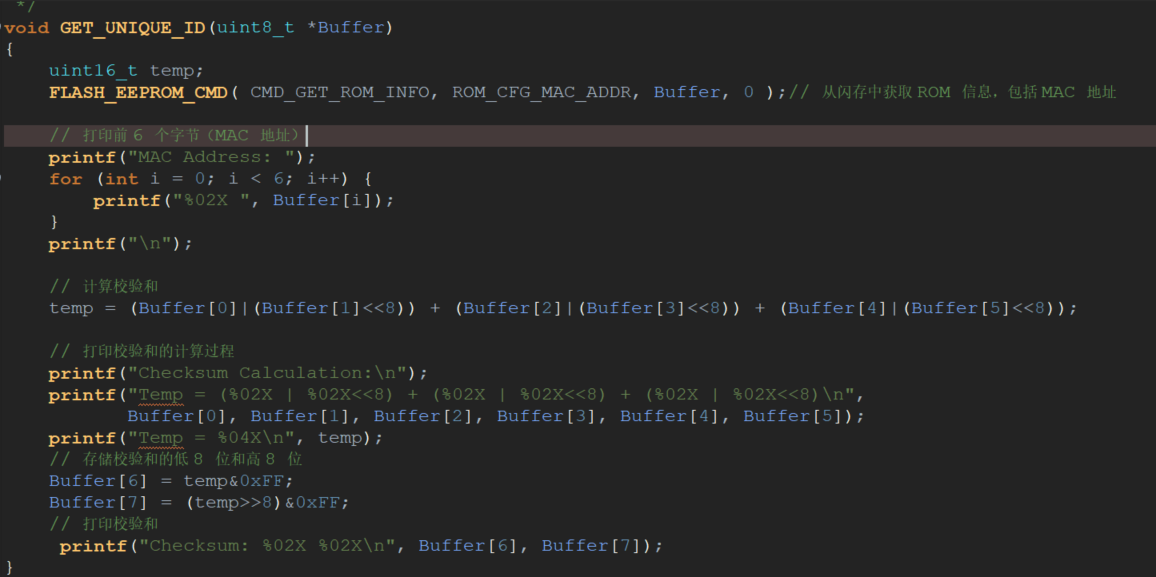

　　在这个程序中， 我们可以观察这个通过FLASH_EEPROM_CMD函数中，读取到MAC地址信息， 然后再计算校验和，从 Buffer 中取出前6个字节（即MAC地址的6个字节），分别将每两个字节组合成一个16位的整数。将这三个16位整数相加，得到一个累加和 temp，然后存储校验和，将累加和 temp 的低8位存储在 Buffer[6] 中。将累加和 temp 的高8位存储在 Buffer[7] 中。

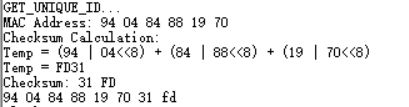

通过串口打印来可以观察到，Buffer 中取出前6个字节是94 04 84 88 19 70 ，

• 04 << 8 表示将 04 左移 8 位。

• 04 的二进制表示为 00000100。

• 左移 8 位后，结果为 00000100 00000000，即 0400

• 94 | 0400 表示将 94 和 0400 进行按位或操作。

• 94 的二进制表示为 10010100。

• 0400 的二进制表示为 00000100 00000000。

• 按位或操作的结果为 00000100 10010100，即 0494

　　然后讲这个六个字节两两组合成16位整数，然后全部累加起来，得到计算的校验和数据。

　　也就是0494+8884+7019 = FD31（十六进制加法）

　　然后将31字节低8位存储在 Buffer[6]中，FD字节高8位存储在 Buffer[7]中。这样就得到两个字节的校验值，也就是脱机烧录器输出的日志chip UID的最后两位校验值。

　　日志中还有opertion times=926也就下载需要的时间参数。
