【WCH蓝牙系列芯片】-基于CH592开发板—蓝牙主机获取蓝牙从机广播数据包

-------------------------------------------------------------------------------------------------------------------------------------

　　在BLE广播中，广播包中是分为广播数据和扫描应答包数据，这两个数据包的总长度都是31个字节;数据包格式都是以[数据长度+类型+内容值]循环放置。在广播包中，可以解析出蓝牙从机的各种参数，比较蓝牙从机的MAC地址，蓝牙名字，RSSI值等。

　　以CH592为例，将一块CH592作为蓝牙从机设备，将另一块CH592作为蓝牙主机设备，以CH592EVT中的Peripheral（从机）和Central（主机）。

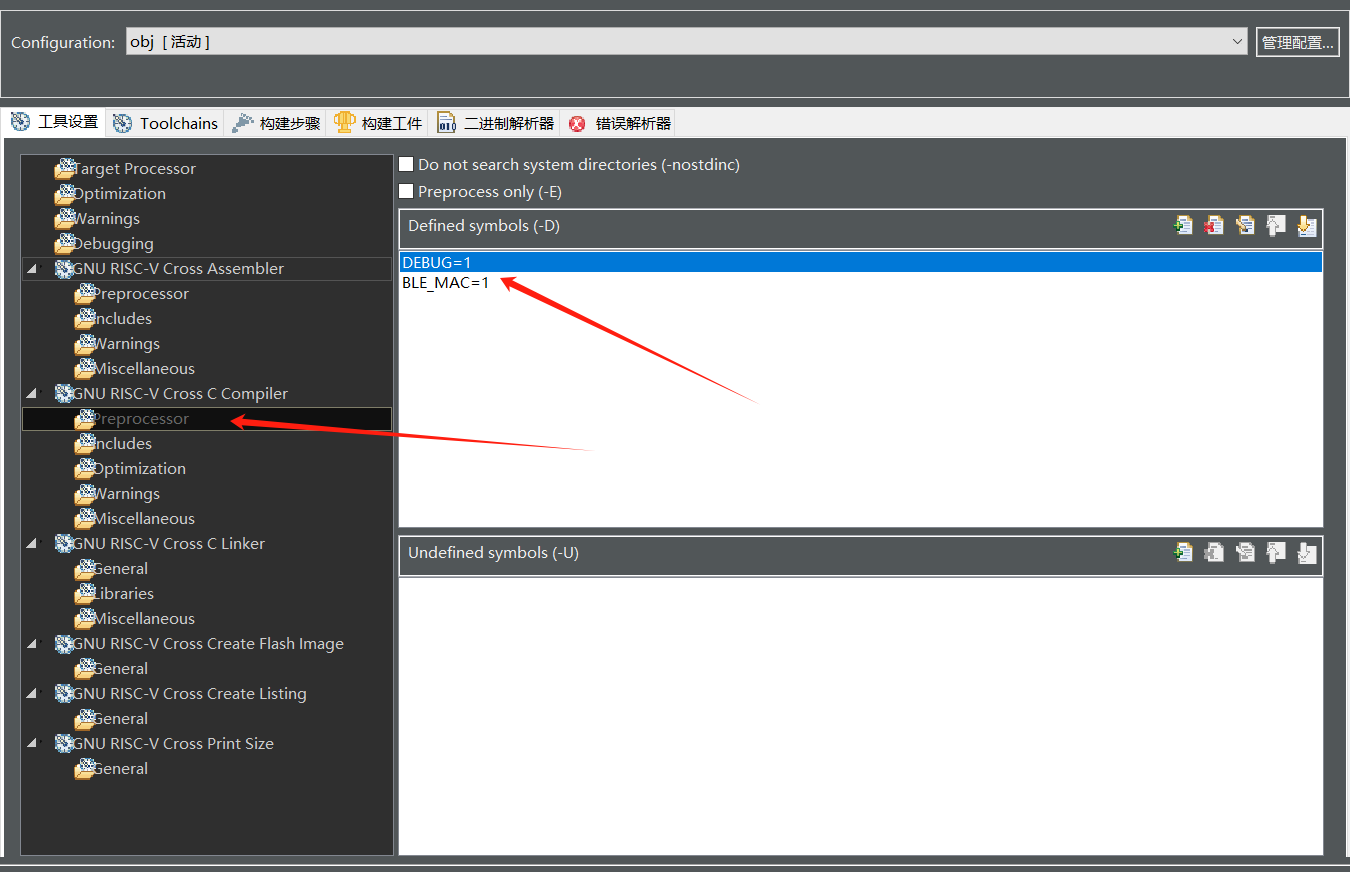

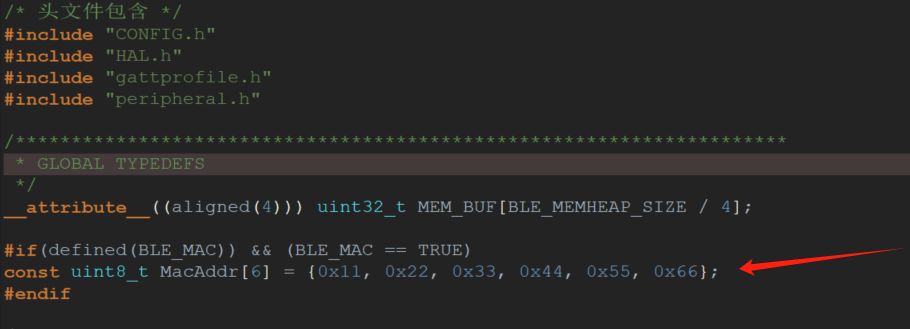

　　先看一下从机中的内容，通过修改蓝牙从机的MAC地址，先将属性配置中，将BLE_MAC=1，然后再修改MAC地址中的六个地址。

　　在从机程序中，可以发现有扫描应答包和广播包。

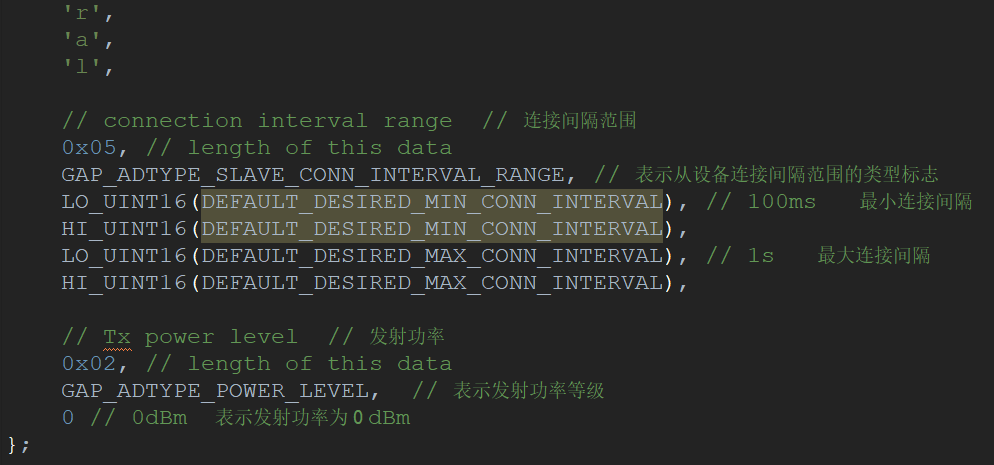

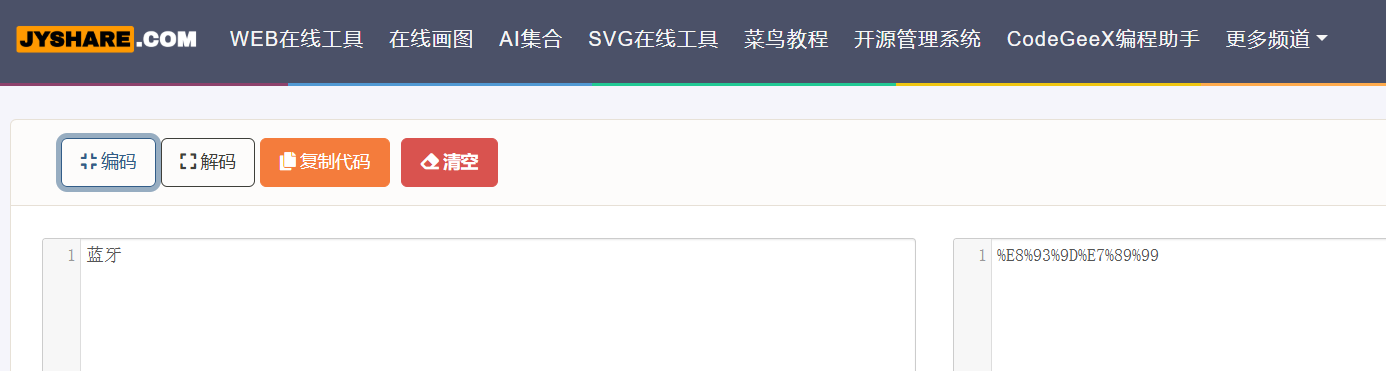

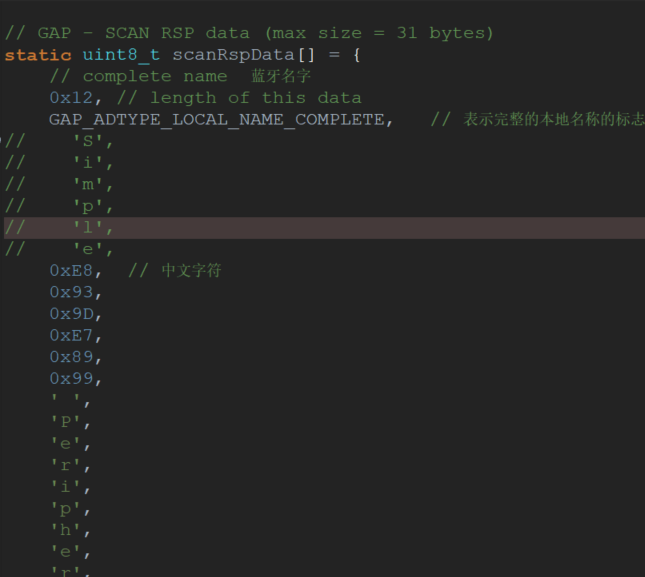

　　在扫描应答包中，包含蓝牙名字、连接间隔参数和发射功率参数。在蓝牙名字中，使用工具进行编码获取生成的字符并填写；URL 编码/解码 | 菜鸟工具 (runoob.com)https://www.jyshare.com/front-end/695/，所以将中文编码成十六进制的数据，在放在蓝牙名字中，就可以实现蓝牙广播时显示中文的广播字。

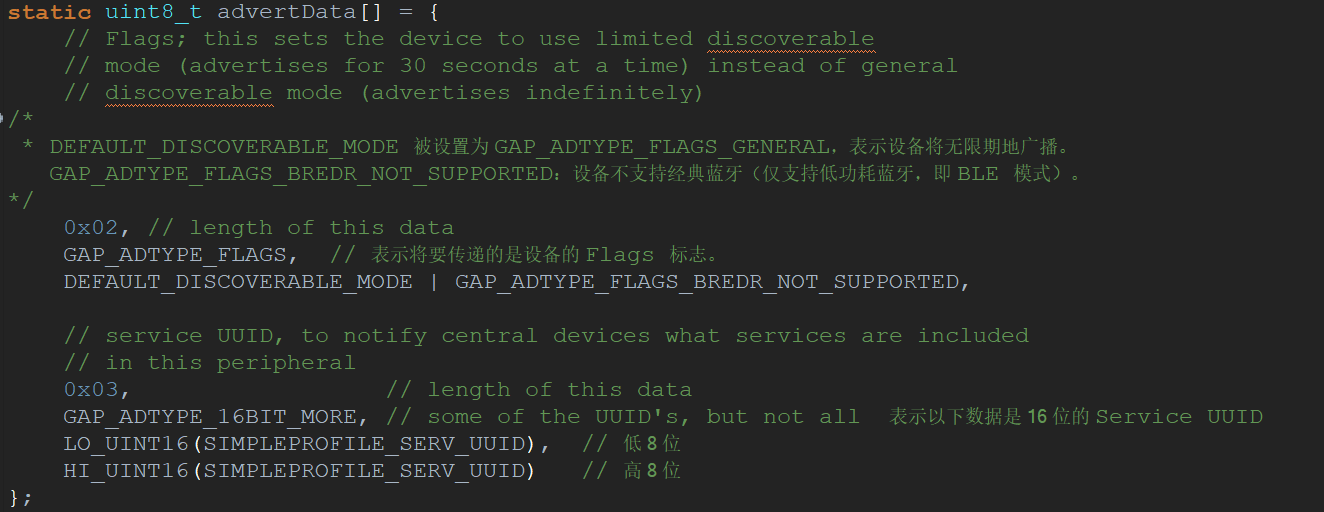

　　在广播包中，包含两个参数，一个是广播类型，还有一个是服务UUID数值。

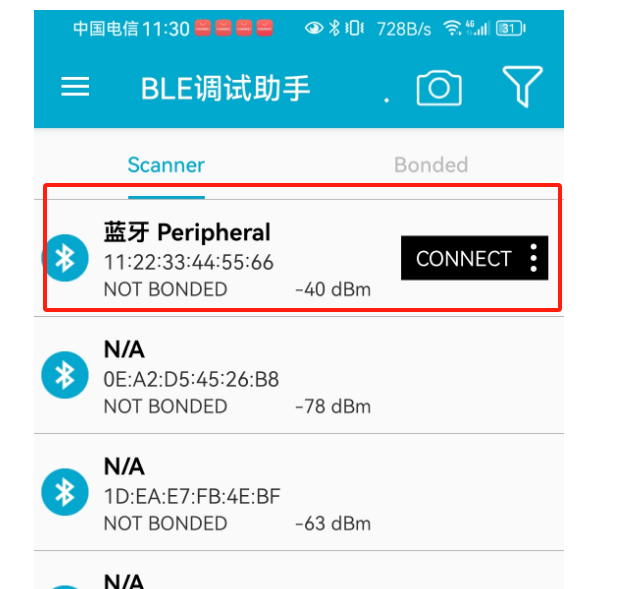

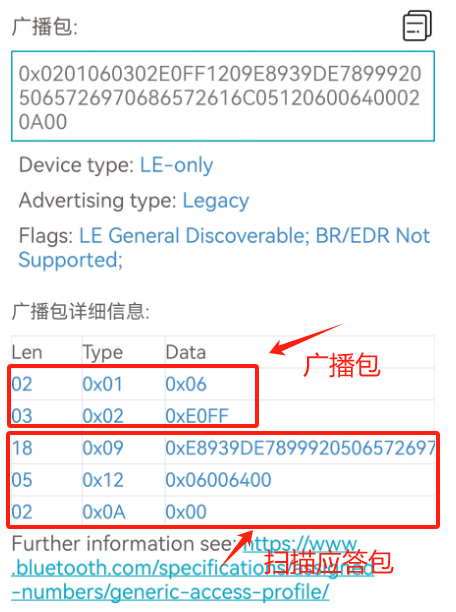

　　可以先通过BLE调试助手观察这个蓝牙从机设备，找到蓝牙名字是一个蓝牙Peripheral的蓝牙设备，可以看到BLE调试助手APP获取到蓝牙广播数据，是将扫描应答包和广播包放在一个大的广播包中。在广播包详细信息中，可以看到这个两个数据包。

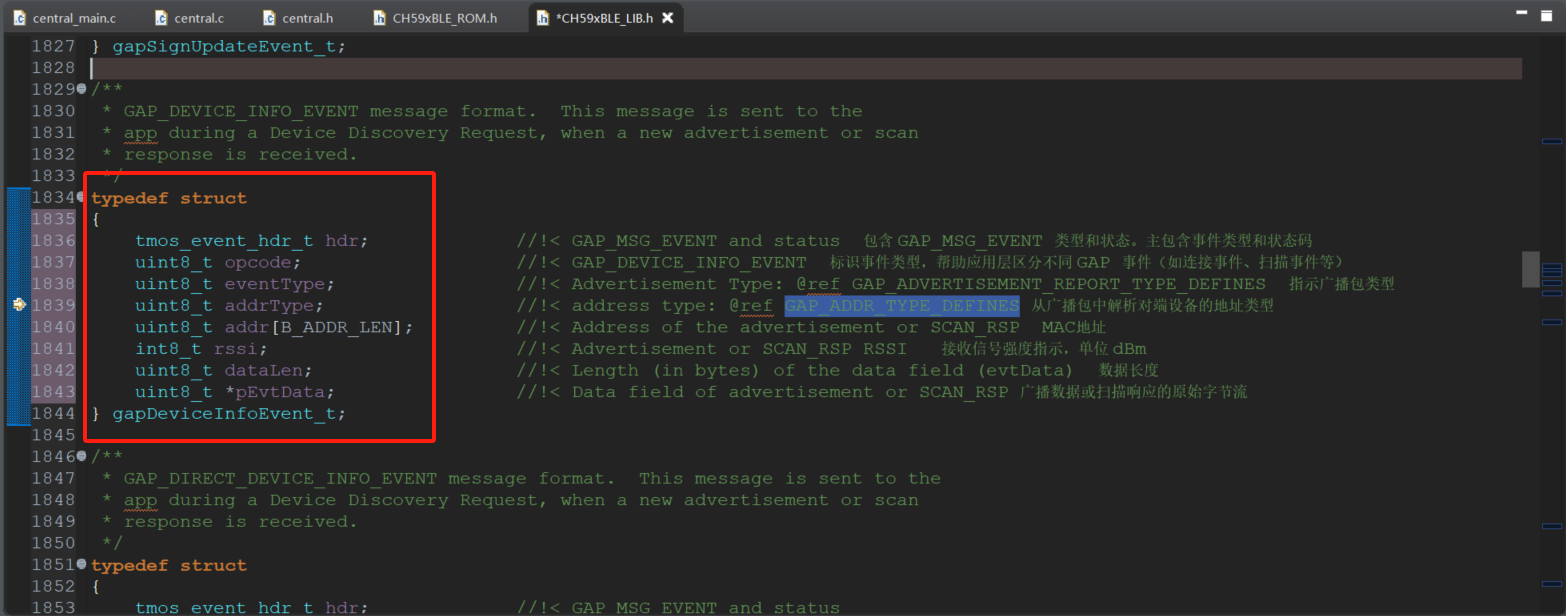

　　在主机中，可以在BLE_LIB蓝牙库中找到图中的结构体参数，里面包含广播包类型、地址类型、地址数据、信号强度还有广播包数据等

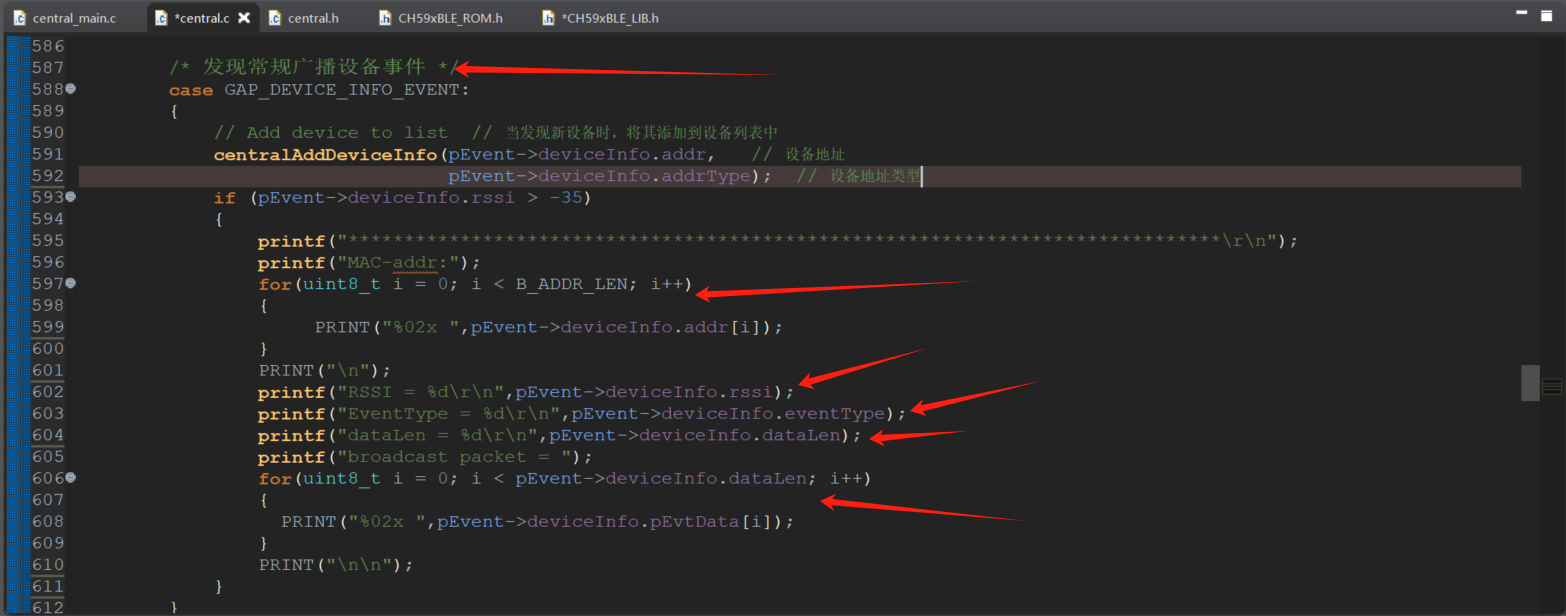

/* 发现常规广播设备事件 */
    case GAP_DEVICE_INFO_EVENT:
    {
        // Add device to list  // 当发现新设备时，将其添加到设备列表中
        centralAddDeviceInfo(pEvent->deviceInfo.addr,   // 设备地址
                             pEvent->deviceInfo.addrType);  // 设备地址类型
        if (pEvent->deviceInfo.rssi > -35)
        {
            printf("******************************************************************************\r\n");
            printf("MAC-addr:");
            for(uint8_t i = 0; i < B_ADDR_LEN; i++)
            {
                 PRINT("%02x ",pEvent->deviceInfo.addr[i]);
            }
            PRINT("\n");
            printf("RSSI = %d\r\n",pEvent->deviceInfo.rssi);
            printf("EventType = %d\r\n",pEvent->deviceInfo.eventType);
            printf("dataLen = %d\r\n",pEvent->deviceInfo.dataLen);
            printf("broadcast packet = ");
            for(uint8_t i = 0; i < pEvent->deviceInfo.dataLen; i++)
            {
              PRINT("%02x ",pEvent->deviceInfo.pEvtData[i]);
            }
            PRINT("\r\n");
        }
    }
    break;

　　在蓝牙主机中，通过RSSI先进行一边过滤筛选，来扫描蓝牙主机附近蓝牙从机，当扫描到蓝牙从机设备时，先打印设备MAC地址，信号强度RSSI，还有广播包类型，和数据长度和具体广播包类型对应的数据，由于广播数据和扫描应答包数据是合在一起的，需要通过广播类型来区分，并获取到对应的数据包。

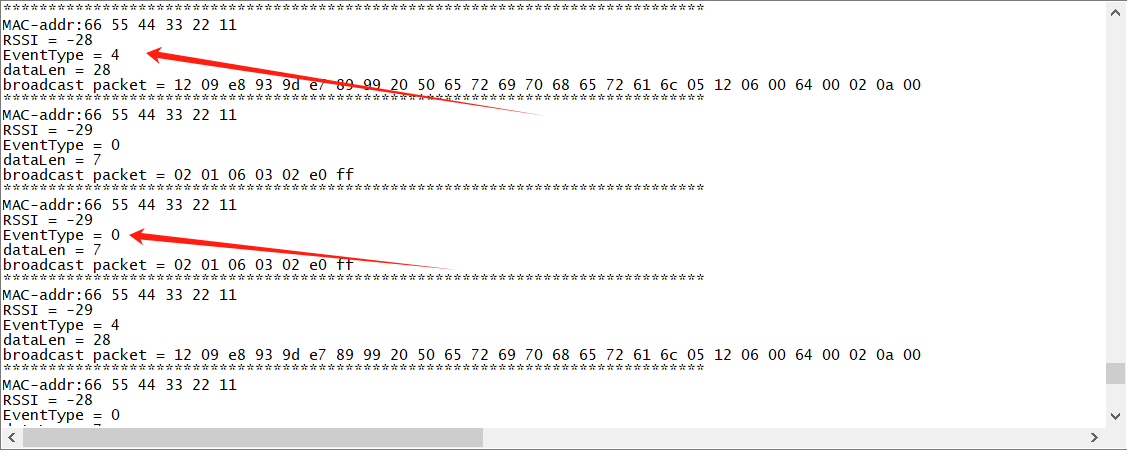

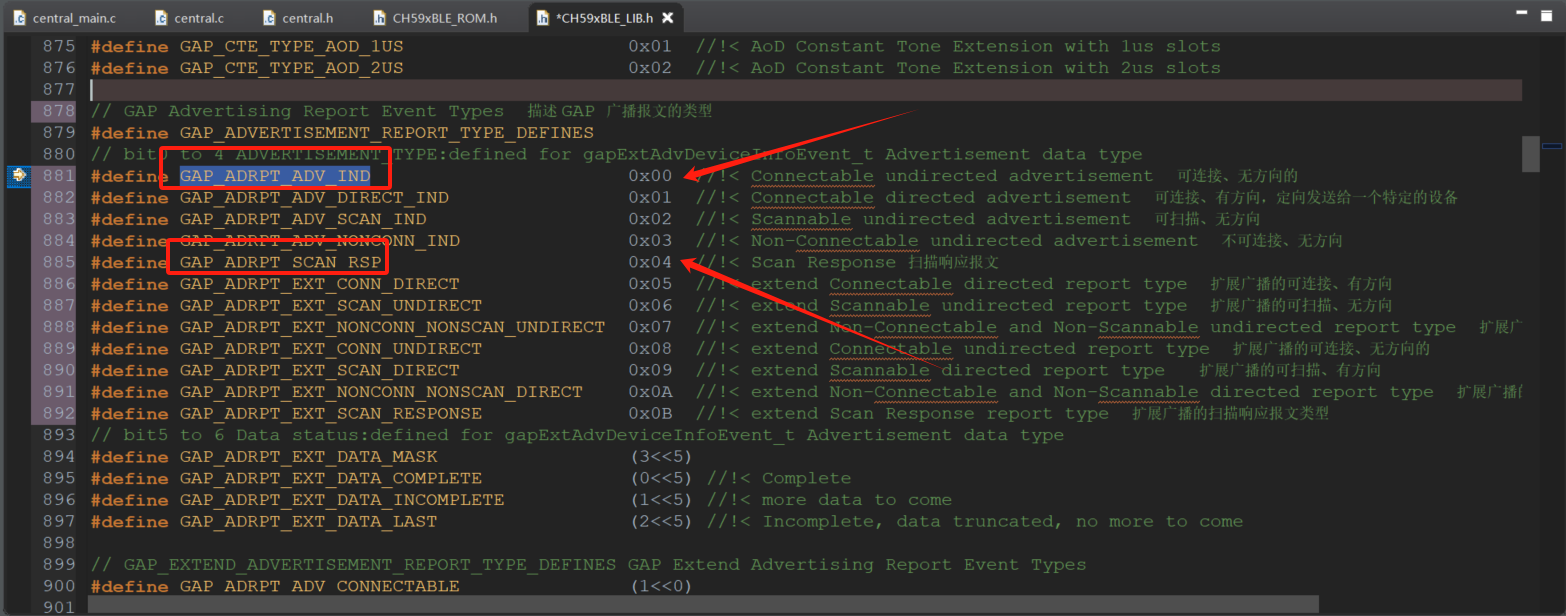

　　串口打印数据的方式来观察，整个打印出来的数据。对应蓝牙库中的广播包类型
