【WCH蓝牙系列芯片】-基于CH592开发板—信道检测使用说明

-------------------------------------------------------------------------------------------------------------------------------------

　　蓝牙技术工作在 2.4 GHz 的 ISM频段，该频段的可用频率范围为2400MHz到2483.5MHz（2.400 GHz~2.4835 GHz）。低功耗蓝牙在2.4GHz ISM频段上定义了40个射频信道，从2402MHz开始每间隔2MHz一个信道，最高信道频率为2480MHz。BLE是40个频段,经典蓝牙则是79个频段。其中：

• 3 个广播信道：37、38、39，用于设备发现和连接初始化。 对应的中心频率是2402MHz，2426MHz，2480MHz

• 37 个数据信道：0 到 36，用于数据传输。

• 比特率：蓝牙4.2和蓝牙5.0的速率上是不一样的

  • 1Mbps （蓝牙4.2规范）

  • 2Mbps（蓝牙5.0规范）

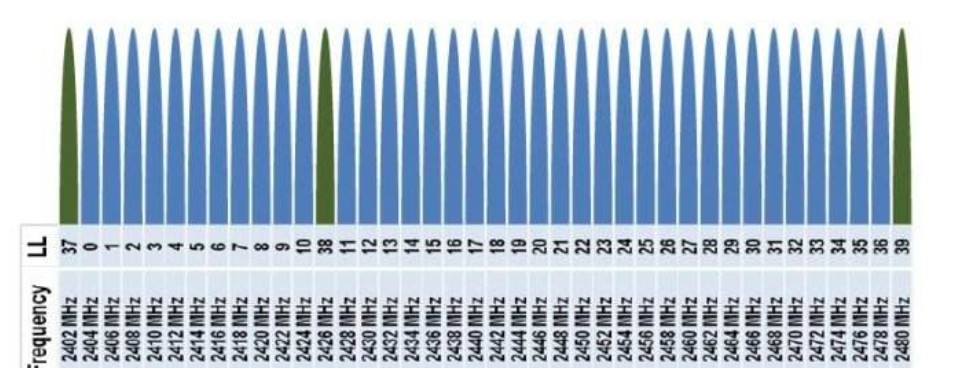

　　在上面的图上，3个绿色的信道就是蓝牙的主广播信道，其他的37个蓝牙的信道是用于副广播、同步广播、周期广播还有数据传输。

　　在无线环境是动态变化的，随着周围设备的增加或减少、设备位置的移动、以及环境因素的变化，信道的干扰情况也会不断变化。可以通过定期检查和更新信道状态，设备可以实时适应环境的变化，动态选择最佳信道，确保稳定的通信质量。

　　在2.4G程序中，可以通过信道检测函数来对这个40个信道进行检测。通过BLE_CheckHoppingMap 函数 对BLE 的扫描功能，对每个通道进行信号强度检测。可以帮助设备动态选择最佳信道进行通信，避免干扰，提高通信的稳定性和可靠性。

　　通过选择干净的信道，可以减少数据重传次数，提高数据传输的吞吐量和速度，从而优化通信性能。

选择最佳信道可以减少因信道干扰导致的重传和通信失败，从而降低设备的功耗，延长电池寿命。

　　在复杂的无线环境中，如存在多个 BLE 设备或干扰源时，BLE_CheckHoppingMap 函数可以帮助设备实时适应环境的变化，动态选择最佳信道，确保稳定的通信质量。

　　这里以CH592芯片为例，在2.4G中，添加BLE_CheckHoppingMap 函数 ，针对周围环境的信道进行检测。

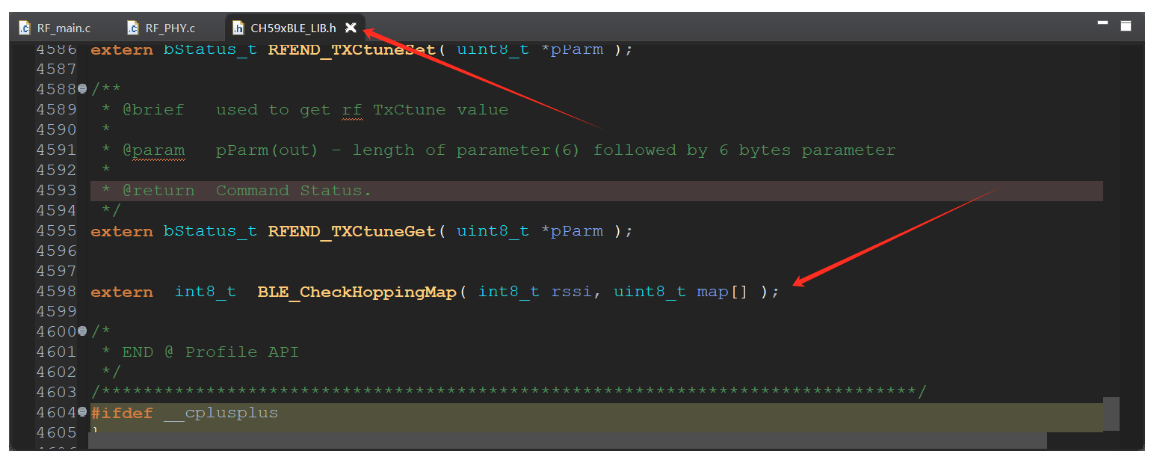

　　在BLE蓝牙库中，添加一个extern int8_t BLE_CheckHoppingMap( int8_t rssi, uint8_t map[] );

1. int8_trssi：表示信号强度阈值，单位是 dBm。在程序中，表示当检测到的信号强度大于设置的RSSI 时，认为该通道有干扰信号，标记为 bad。

　　2.uint8_t map[]：用于存储通道的状态信息。每个字节可以表示 8 个通道的状态，其中每一位对应一个信道。

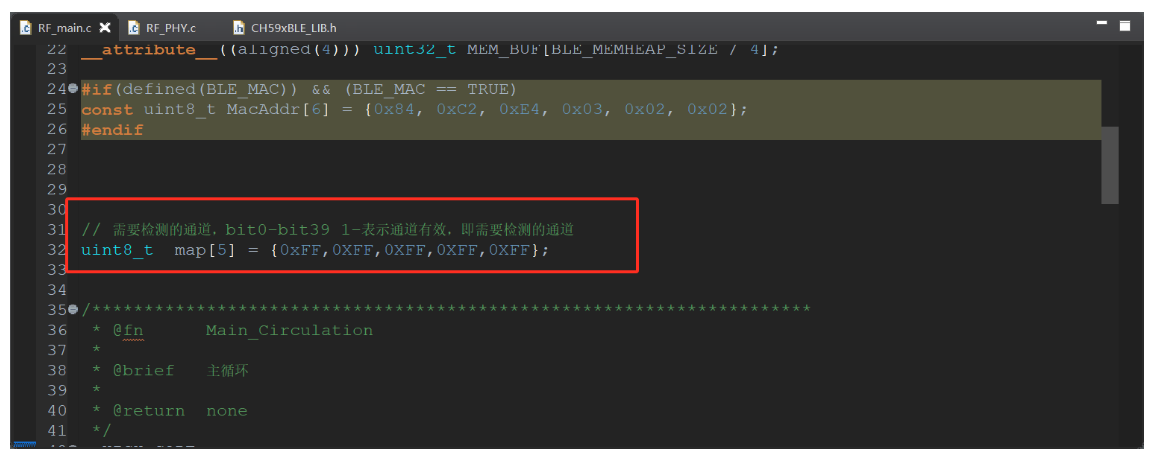

　　在主函数那边义需要定义检测的通道数据变量。数组长度为 5：由于蓝牙有 40 个信道，每个字节可以表示 8 个信道，因此需要 5 个字节来表示所有 40 个信道的状态。初始值均为 0xFF（二进制 11111111），表示所有通道初始状态下都是有效的（需要检测的通道）

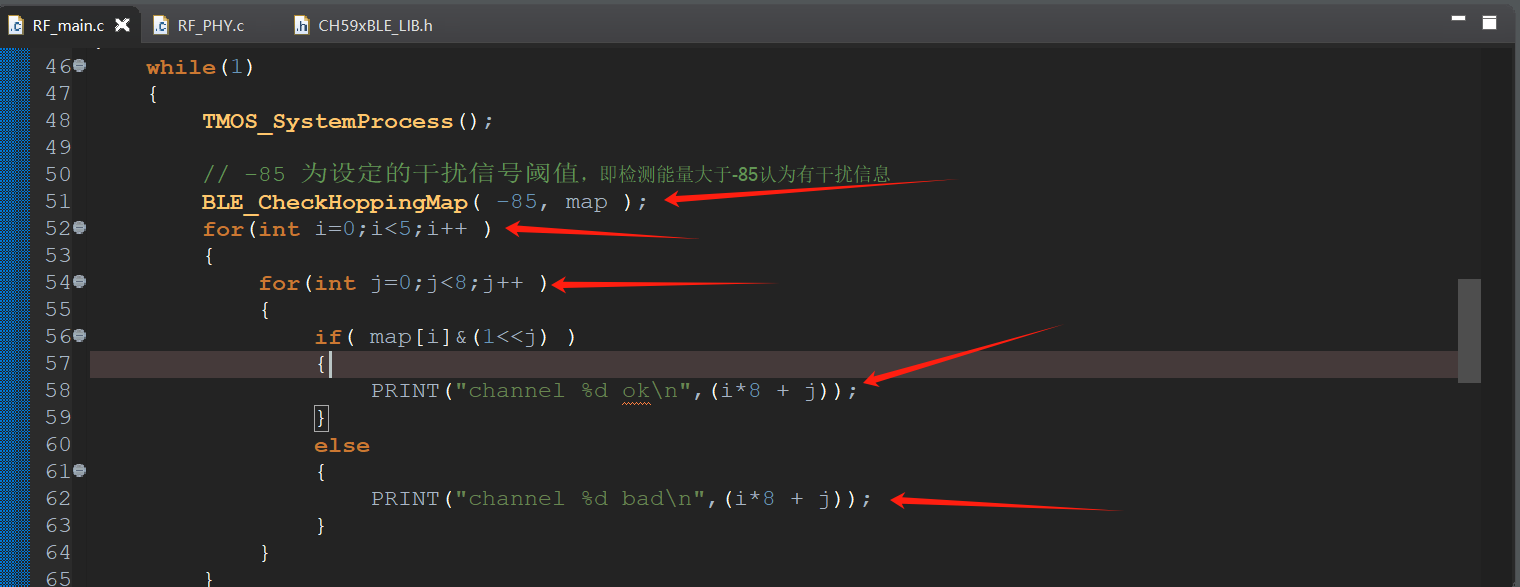

　　在主循环中，调用 BLE_CheckHoppingMap 函数，参数为：

• rssi：-85 dBm，作为干扰信号的阈值。

• map：传递通道掩码数组，用于存储检测结果。

　　函数根据 -85 dBm 阈值和信号强度检测结果，更新 map 数组中通道的状态。如果有干扰信号超过阈值（信号强度大于 -85），对应通道的位会被标记为无效。

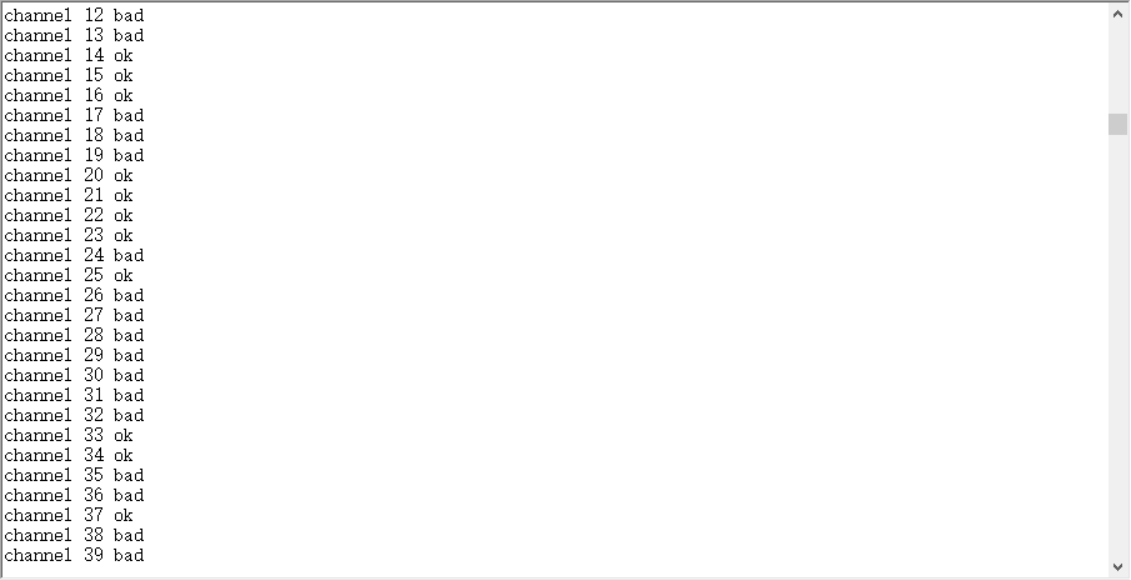

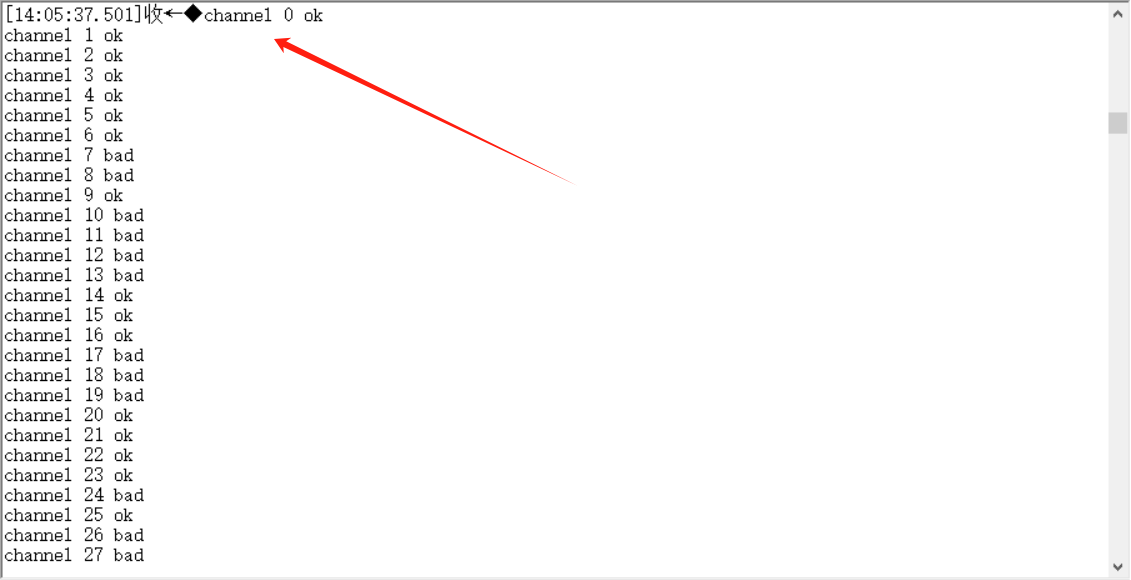

　　通过串口打印就可以看到具体的检测的每一个信道的情况
