【蓝牙小知识】—蓝牙常用基础函数接口

-------------------------------------------------------------------------------------------------------------------------------------

1、主机和从机传输数据的接口
从机接收数据的处理函数

































从机发送通知任务给主机，一秒通知一次，单位625us，参数传入1600

主机写数据给从机，一秒一次

主机接收从机的通知数据的处理函数



2、蓝牙主机开启扫描设备



3、蓝牙主机取消扫描设备



4、蓝牙从机修改配对模式，添加密钥



5、动态修改发射功率



6、主机扫描设备时，将广播包数据和扫描应答包区分，得到设备的蓝牙名称



7、蓝牙从机/蓝牙主机主动断开连接设备



8、蓝牙更新扫描应答包和蓝牙广播包



9、CH582蓝牙获取MCU ID号



10、主机的扫描函数

GAP_SetParamValue(TGAP_DISC_SCAN, DEFAULT_SCAN_DURATION);是设置单次扫描时长，默认例程是1.5s
扫描间隔：
GAP_SetParamValue(TGAP_DISC_SCAN_INT, 30);
扫描窗口：
GAP_SetParamValue(TGAP_DISC_SCAN_WIND, 10);



11、从机的广播间隔



12、从机的连接间隔



13、开启DC-DC降低功耗



13、开启广播和关闭广播



14、获取芯片唯一的MAC地址

uint8_t MacAddr[6];
GetMACAddress(MacAddr);



15、调整2.4G发射功率
CONFIG.h中的配置宏 #define BLE_TX_POWER LL_TX_POWEER_0_DBM
LL_TX_POWEER_0_DBM 表示 0dbm发射功率。



16、调整晶振内置匹配电容
void HSECFG_Capacitance(HSECapTypeDef c); //外部高频32MHZ
void LSECFG_Capacitance(LSECapTypeDef c); //外部低频32.768KHZ

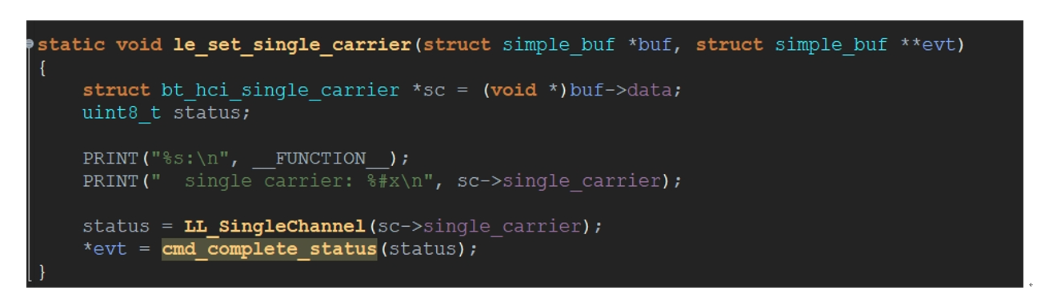

17、单载波

 可以在RF例程中初始化的时候，添加单载波的函数进行发送

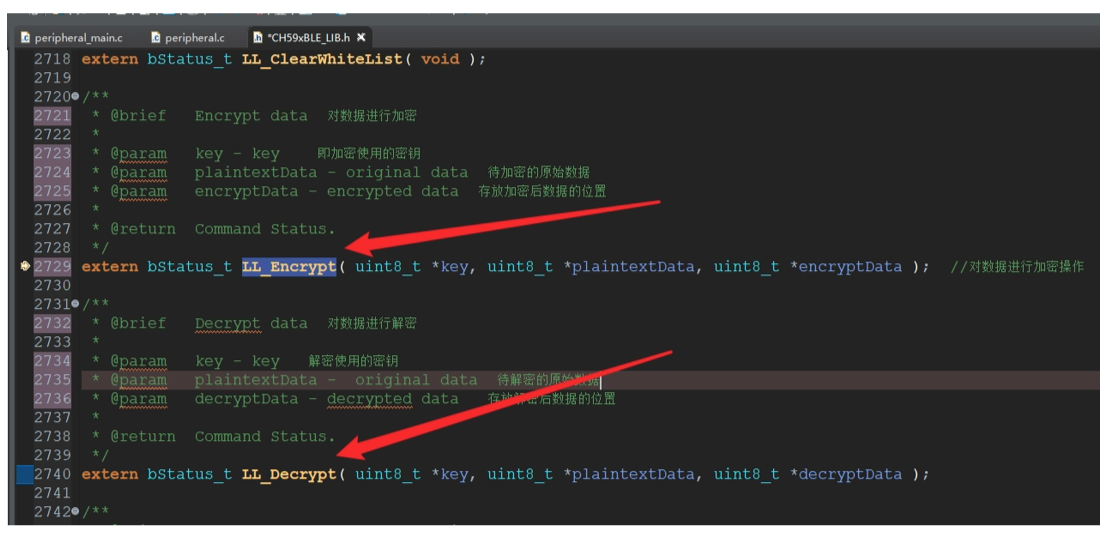

17、AES加解密函数

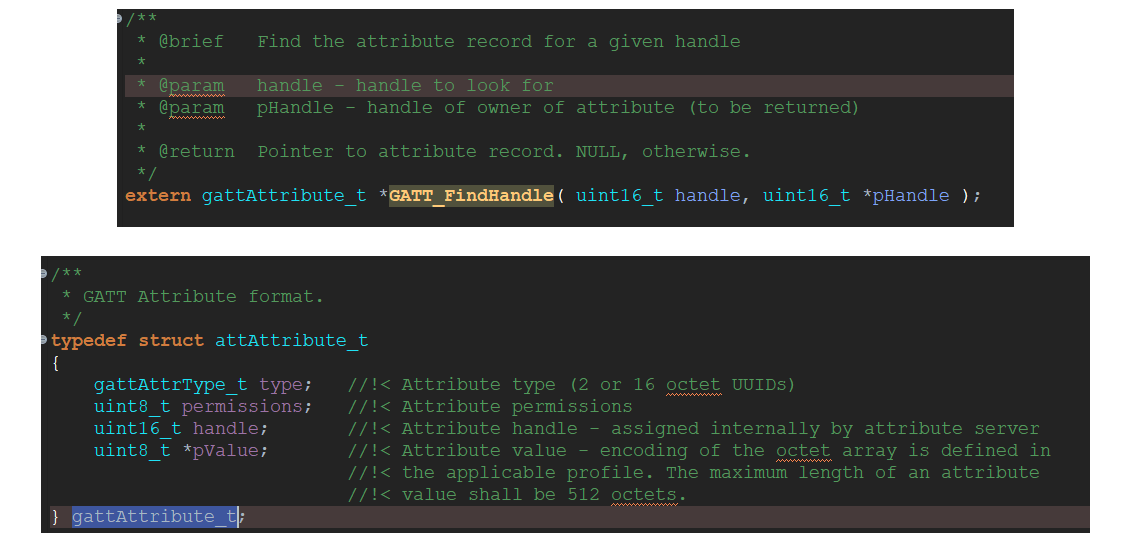

18、查找具体handle值对应的属性

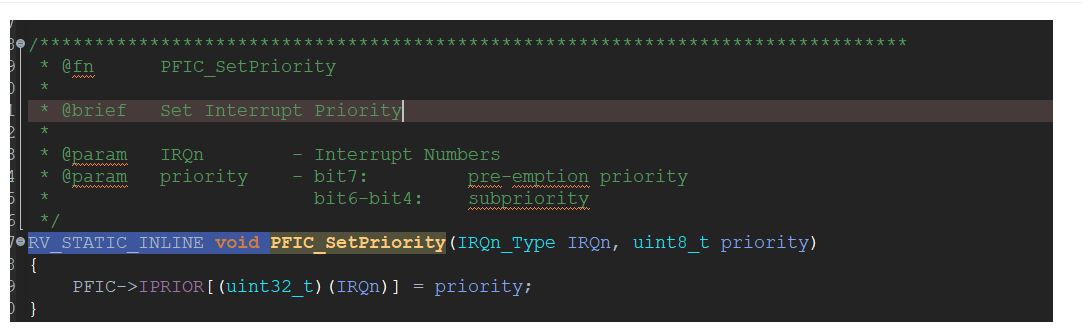

19、中断优先级配置

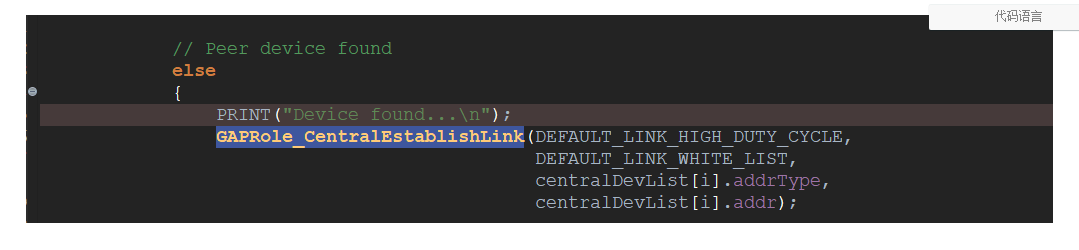

20、蓝牙主机发起连接

 extern bStatus_t GAPRole_CentralEstablishLink( uint8_t highDutyCycle, uint8_t whiteList, uint8_t addrTypePeer, uint8_t *peerAddr );



21、蓝牙串口 BLE_UART 的接收和发送数据接口

接收BLE蓝牙的数据，发送到UART串口中，

数据值——p_evt->data.p_data,

数据长度—— p_evt->data.length



手机蓝牙连接BLE_UART的蓝牙，发送数据给BLE_UART。

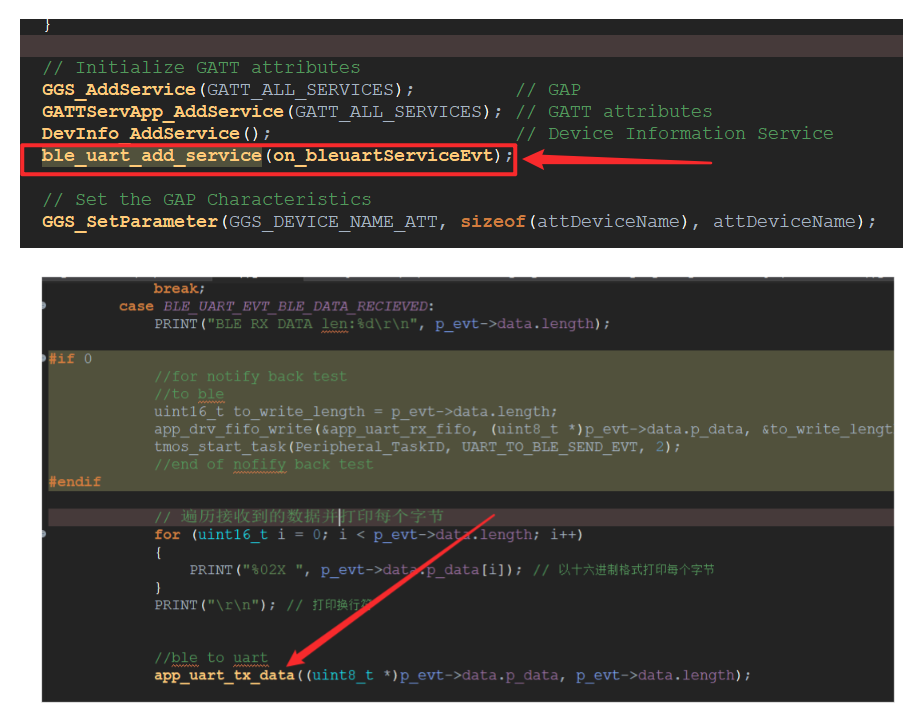

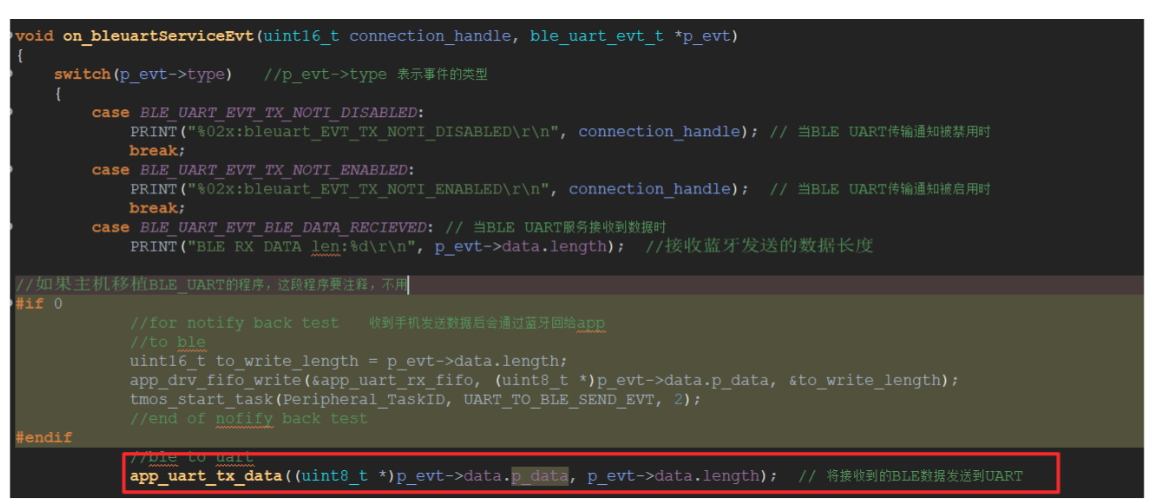

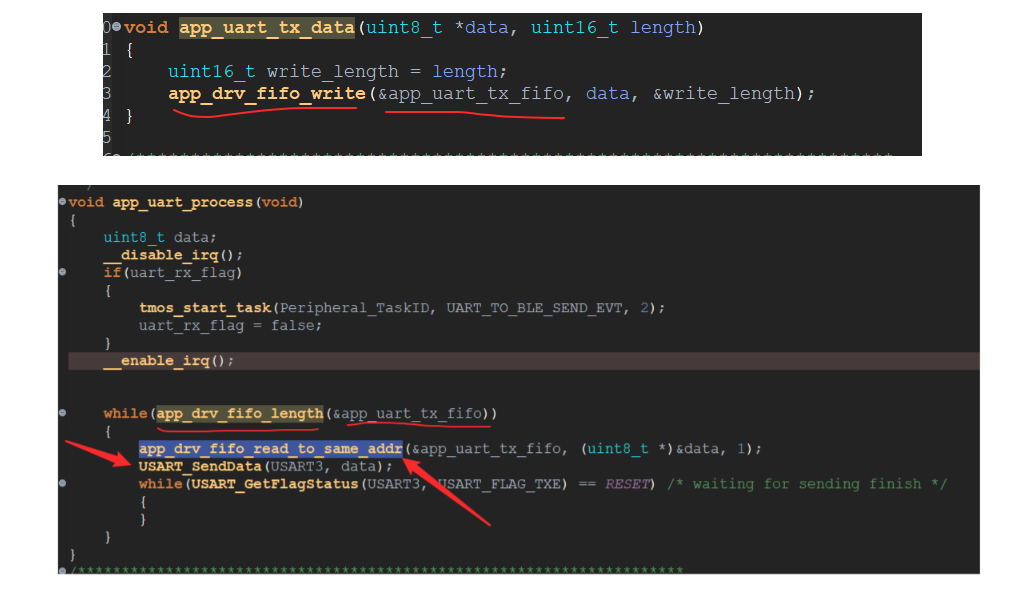

　　通过回调函数ble_uart_add_service处理的，在回调函数on_bleuartServiceEvt中通过app_uart_tx_data将write的数据传递给app_uart_tx_fifo，然后通过app_drv_fifo_read_to_same_addr函数将app_uart_tx_fifo再将数据传递给串口3的发送保持寄存器R8_UART3_THR进行数据的发送

手机蓝牙连接BLE_UART的蓝牙，，BLE_UART发送数据给手机蓝牙

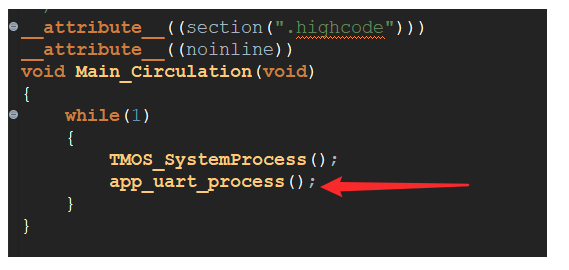

　　主循环里的app_uart_process()一直在查询uart_rx_flag,uart_rx_flag为1时会调用tmos_start_task(Peripheral_TaskID, UART_TO_BLE_SEND_EVT, 2);任务将串口接收到的数据通过蓝牙发送出去，

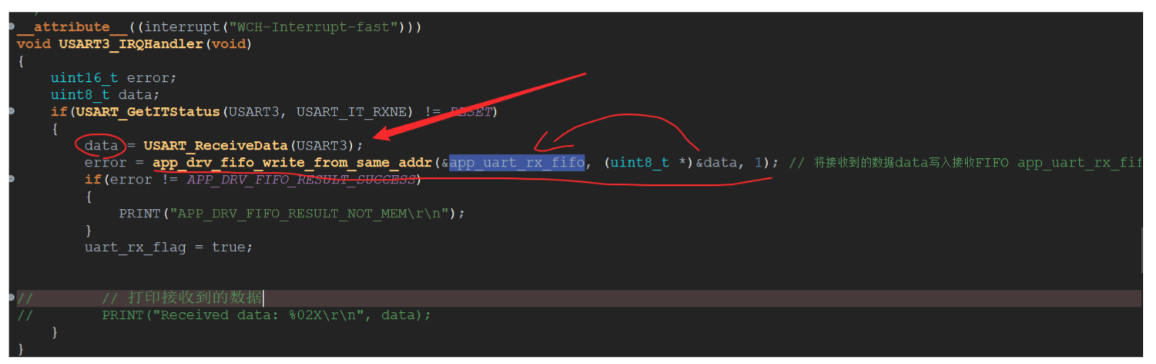

　　当串口中断会判断是否已经接收到串口发送过来的数据，接收到数据后，uart_rx_flag标志位至1。将串口发送过来的数据，用data接收，

利用app_drv_fifo_write_from_same_addr 函数，FIFO操作函数，用于从同一个地址写入数据，接收到的data数据写入接收FIFO app_uart_rx_fifo中。

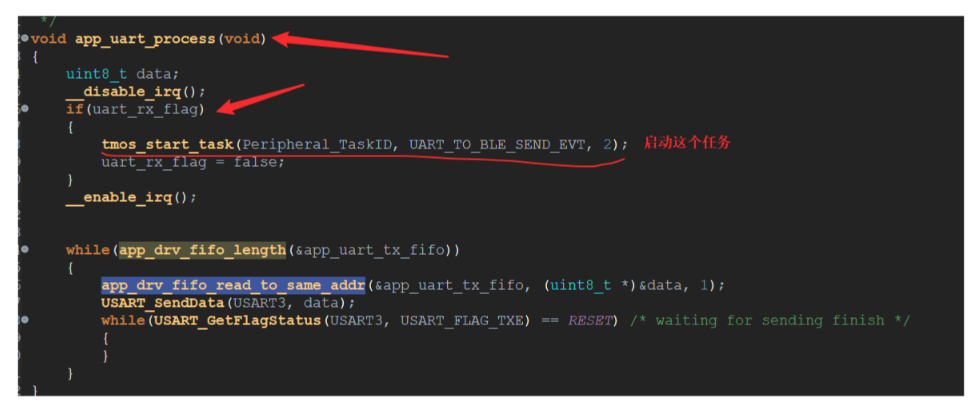

 在主函数一直循环的app_uart_process()中，一直判断uart_rx_flag为1时会调用tmos_start_task(Peripheral_TaskID, UART_TO_BLE_SEND_EVT, 2);

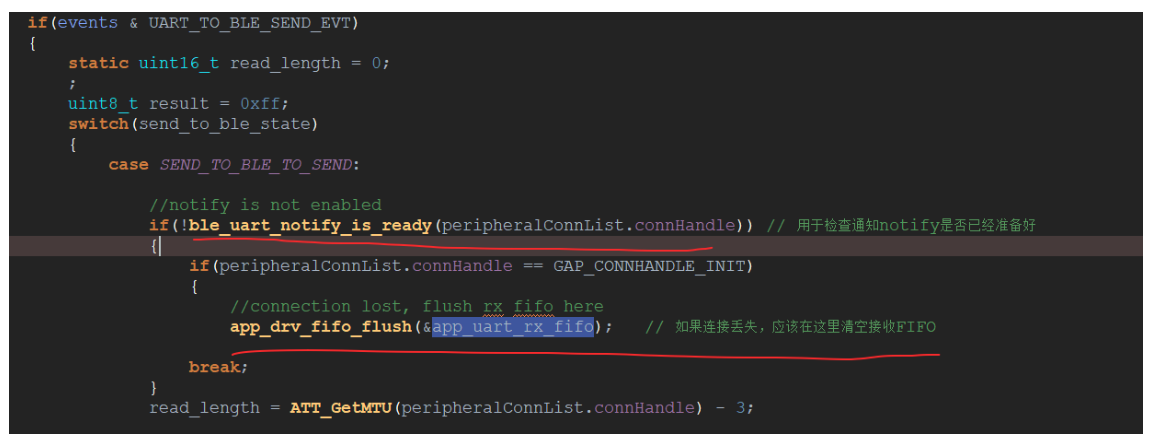

 　　在TMOS任务中，UART_TO_BLE_SEND_EVT任务中进行蓝牙发送数据，先回判断是否notify通知是否准备好。，如果没有连接到对应的notify的handle值，就会清空接收的FIFO

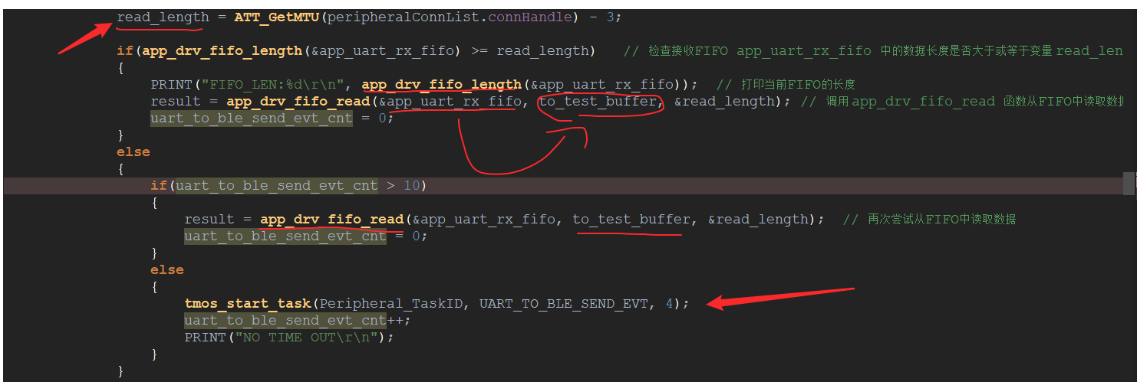

 　　然后会判断FIFO长度，调用 app_drv_fifo_read 函数从FIFO中读取数据。读取的数据将被存储在 to_test_buffer 指向的缓冲区中

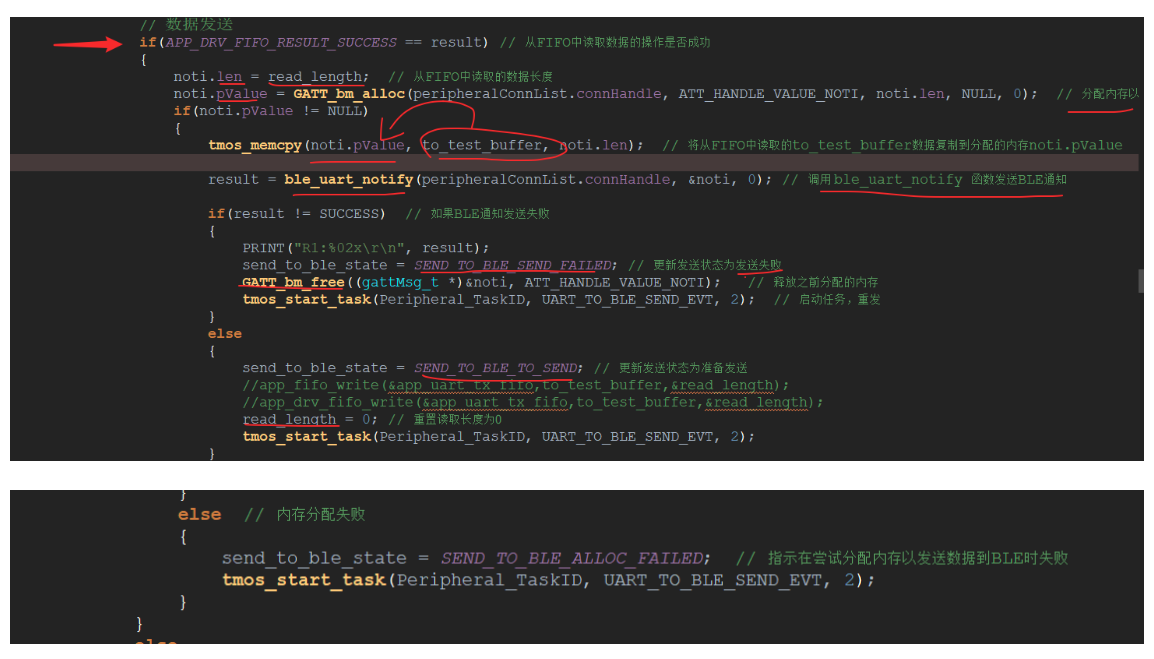

　　在FIFo读取到数据之后， 会先读取到FIFO的数据长度，分配一个内存，内存分配成功之后。

　　将从FIFO中读取的to_test_buffer数据复制到分配的内存noti.pValue。

　　调用 ble_uart_notify 函数发送BLE通知

　　如果BLE通知发送失败，会释放之前申请的内存，重新启动任务，但是如果发送成功，会重置读取到长度。

　　内存分配失败之后，重新重启任务。

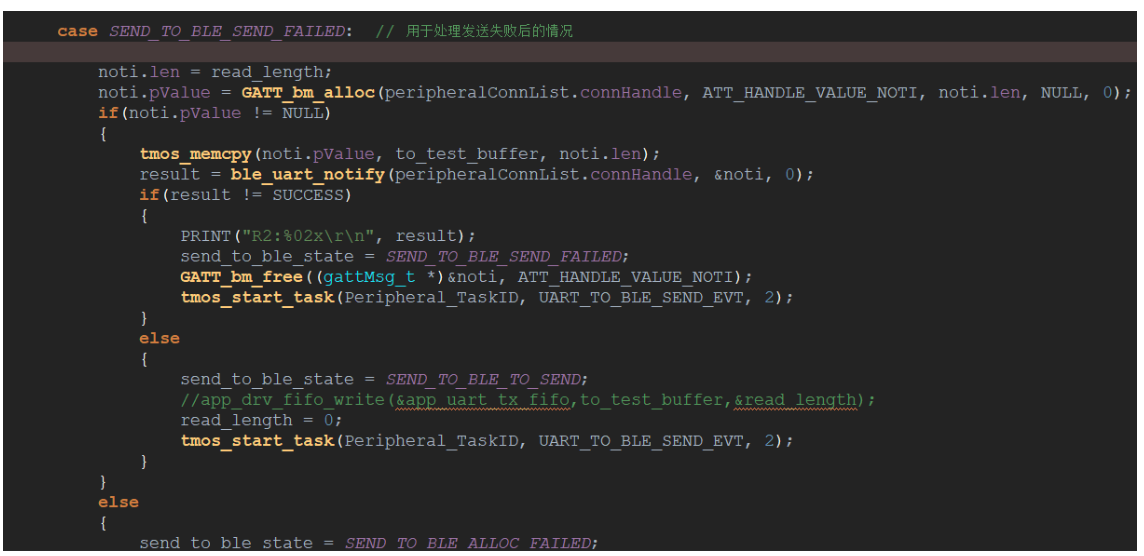

 　　如果是发送失败的情况下，会进入到case SEND_TO_BLE_SEND_FAILED中，重新分配内存，重新从FIFO中读取的to_test_buffer数据复制到分配的内存noti.pValue。然后再进行发送蓝牙BLE通知。

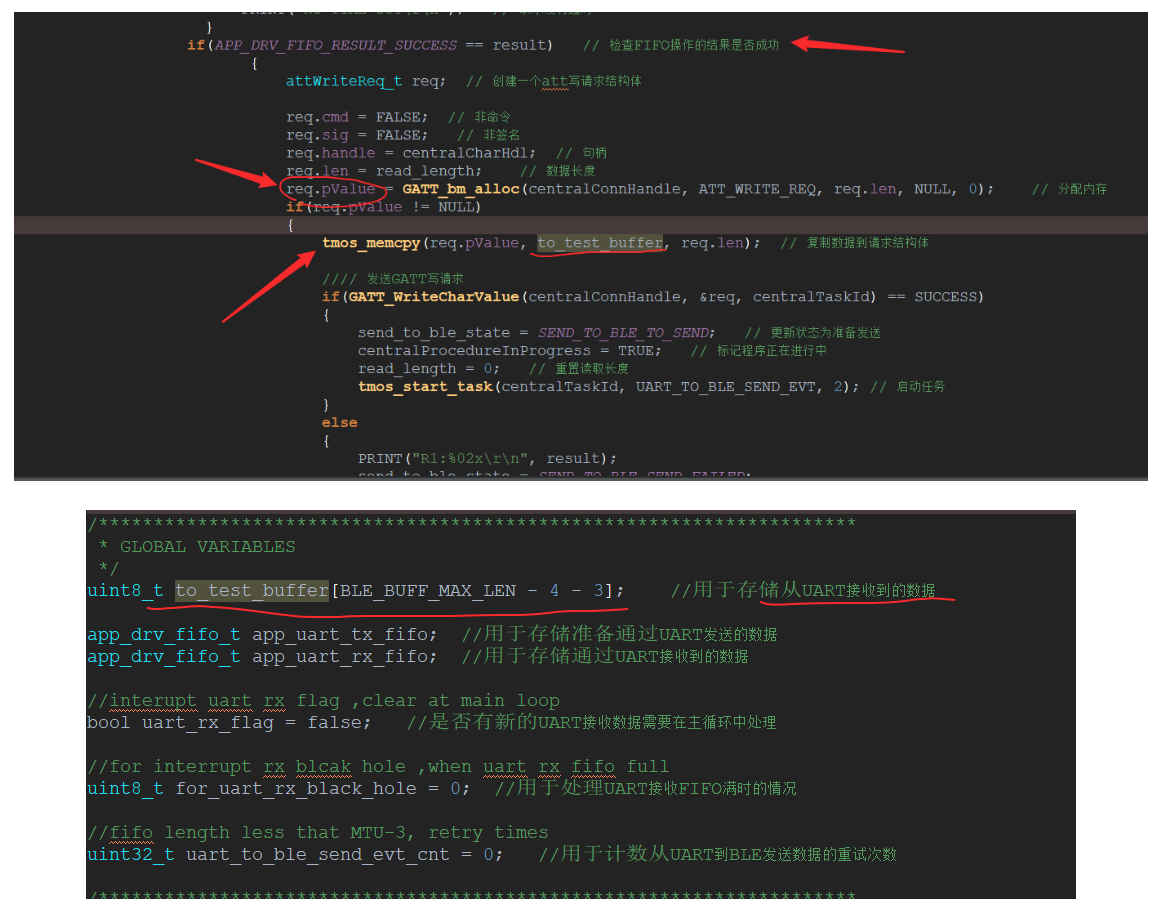

 　　将串口TX发送来的数据，先中断接收后，uart_rx_flag串口接收标志位为1后，启动UART_TO_BLE_SEND_EVT任务，在TMOS任务中，将存放串口数据的数组to_test_buffer，通过tmos_memcpy(req.pValue, to_test_buffer, req.len); 将串口数据复制到req.pValue之后，蓝牙发送这个req.pValue数组值。
