【OpenGL】Shader实例分析（七）- 雪花飘落效果
转发请保持地址：http://blog.csdn.net/stalendp/article/details/40624603

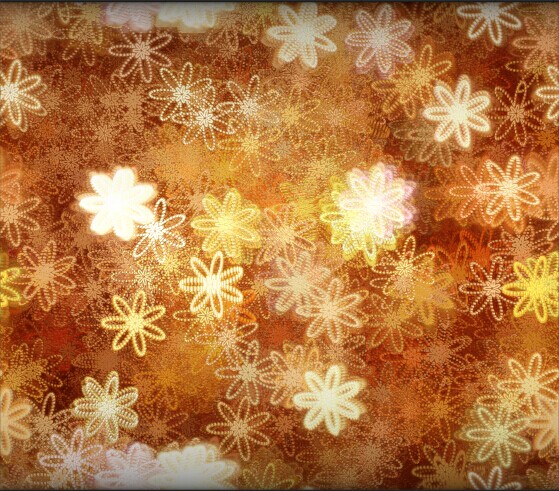

研究了一个雪花飘落效果。感觉挺不错的。分享给大家，效果例如以下：
代码例如以下：
Shader "shadertoy/Flakes" { // https://www.shadertoy.com/view/4d2Xzc
Properties{
iMouse ("Mouse Pos", Vector) = (100,100,0,0)
iChannel0("iChannel0", 2D) = "white" {}
iChannelResolution0 ("iChannelResolution0", Vector) = (100,100,0,0)
}
CGINCLUDE
#include "UnityCG.cginc"
#pragma target 3.0
#pragma glsl
#define vec2 float2
#define vec3 float3
#define vec4 float4
#define mat2 float2x2
#define iGlobalTime _Time.y
#define mod fmod
#define mix lerp
#define atan atan2
#define fract frac
#define texture2D tex2D
// 屏幕的尺寸
#define iResolution _ScreenParams
// 屏幕中的坐标。以pixel为单位
#define gl_FragCoord ((_iParam.srcPos.xy/_iParam.srcPos.w)*_ScreenParams.xy)
#define PI2 6.28318530718
#define pi 3.14159265358979
#define halfpi (pi * 0.5)
#define oneoverpi (1.0 / pi)
fixed4 iMouse;
sampler2D iChannel0;
fixed4 iChannelResolution0;
struct v2f {
float4 pos : SV_POSITION;
float4 srcPos : TEXCOORD0;
};
// precision highp float;
v2f vert(appdata_base v){
v2f o;
o.pos = mul (UNITY_MATRIX_MVP, v.vertex);
o.srcPos = ComputeScreenPos(o.pos);
return o;
}
vec4 main(v2f _iParam);
fixed4 frag(v2f _iParam) : COLOR0 {
return main(_iParam);
}
vec4 main(v2f _iParam) {
vec2 p = gl_FragCoord.xy/iResolution.xy;
vec3 col = vec3(0,0,0);
float dd = 150;
for( int i=0; i<dd; i++ )
{
float an = 6.2831*float(i)/dd;
vec2 of = vec2( cos(an), sin(an) ) * (1.0+0.6*cos(7.0*an+iGlobalTime)) + vec2( 0.0, iGlobalTime );
col = max( col, texture2D( iChannel0, p + 20*of/iResolution.xy ).xyz );
col = max( col, texture2D( iChannel0, p + 5.0*of/iResolution.xy ).xyz );
}
col = pow( col, vec3(1.0,2.0,3.0) ) * pow( 4.0*p.y*(1.0-p.y), 0.2);
return vec4( col, 1.0 );
}
ENDCG
SubShader {
Pass {
CGPROGRAM
#pragma vertex vert
#pragma fragment frag
#pragma fragmentoption ARB_precision_hint_fastest
ENDCG
}
}
FallBack Off
}
代码分析：
1）七边形雪花的绘制算法
float dd = 150;
for( int i=0; i<dd; i++ )
{
float an = 6.2831*float(i)/dd;
vec2 of = vec2( cos(an), sin(an) ) * (1.0+0.6*cos(7.0*an+iGlobalTime)) + vec2( 0.0, iGlobalTime );
col = max( col, texture2D( iChannel0, p + 20*of/iResolution.xy ).xyz );
col = max( col, texture2D( iChannel0, p + 5.0*of/iResolution.xy ).xyz );
}在理解这段代码前。先理解怎么画一个圈，代码例如以下：
float dd = 30;
for( int i=0; i<dd; i++ )
{
float an = 6.2831*float(i)/dd;
vec2 of = vec2( cos(an), sin(an) );
col = max( col, texture2D( iChannel0, p + 20*of/iResolution.xy ).xyz );
}然后再准备一张贴图，图片中间是一个白色像素，周围都是黑色
效果例如以下：
这段代码处于fragment shader中，意味着屏幕上每个点都会进行上述的算法。详细例如以下，遍历贴图中该点周围的点（上面的代码中为距离该点为20单位的圆上的点）。把周围点中最亮的作为该点的颜色。 上面的贴图有点特殊。仅仅有一个点是白色，其余点都是黑色的。那么仅仅有距离该点正好为20单位的点才会变成亮色，其余的点都是黑色。如上图的结果。
一句话总结上面算法的效果：贴图中的每个“相对亮点”的周围都会产生“相对亮的特定图形”，图形的亮度取决于该点的亮度。越亮越明显。效果能够參考文末的图片。
接下来理解这段代码：
float dd = 150;
for( int i=0; i<dd; i++ )
{
float an = 6.2831*float(i)/dd;
vec2 of = vec2( cos(an), sin(an) ) * (1.0+0.7*cos(7.0*an));
col = max( col, texture2D( iChannel0, p + 20*of/iResolution.xy ).xyz );
// col = max( col, texture2D( iChannel0, p + 5.0*of/iResolution.xy ).xyz );
}输出结果例如以下：
a) 1.0+0.7*cos(7.0*an)的图像例如以下：
b）算法中 of 向量的路径为：
结果就非常清晰了；事实上这里算法和《【OpenGL】Shader实例分析（二）－ Heart》中绘制心形的算法非常类似。
最后加上时间就能够实现动画了：
vec2 of = vec2( cos(an), sin(an) ) * (1.0+0.6*cos(7.0*an+iGlobalTime)) + vec2( 0.0, iGlobalTime );第一个iGlobalTime。用来控制雪花的旋转。第二个iGlobalTime使雪花下落。
2）后期颜色等处理
这里能够理解为一种postEffect处理。详细是例如以下的代码贡献的效果：
col = pow( col, vec3(1.0,2.0,3.0) ) * pow( 4.0*p.y*(1.0-p.y), 0.2);
a) pow(col, vec3(1.0, 2.0, 3.0)) 这句话使得颜色变成暖色调。
col值的范围为[0,1]，对小数继续pow运算，次数越高，该值越小。
比方：0.5的1次方是0.5。 2次方为0.25。 3次方为0.125等。所以这句话的作用非常明显：red成份不变，green变小一些，blue变的更小。达到的效果。使得总体颜色会偏向暖色调。
b）pow(4.0*p.y*(1.0-p.y), 0.2) 使得屏幕上下两边变暗。
最后附上shader中用到的贴图：
经过程序处理后，得到例如以下：
文章完成，欢迎讨论。
